Allegion Falcon D261F Manuel utilisateur

Thumbturn Deadbolt-Single Side

Cerrojo de Pasador con Mariposa-Solo Lado

Pêne Dormant avec Tourniquet-Seul Côté

D261/261F (UL)

Installation Instructions

Instrucciones de instalación

Notice d’installation

Printed in U.S.A.

Q513-084 Rev. 01/14-e

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

2³⁄₈” (60 mm) 2³⁄₄” (70 mm)

For Wood Door

Para puerta de madera

Por porte en bois

For Metal Door

Para puerta de metal

Por porte en métal

OR O OU

¹⁄₈” (3 mm) Pilot Holes

Agujeros de guía de 3 mm

Trous pilote de 3 mm

2 ³⁄₄

1” (25 mm)

Backset Entrada Broche

2³⁄₈” (60 mm) or o ou 2³⁄₄” (70 mm)

Rotate 180°

Gire 180°

Tourner à 180°

Choose Faceplate (H) to Match Door

Escoja la placa delantera (H) para emparejar la puerta

Choisir la têtière (H) pour égaler la porte

Standard

Estándar

Norme

Optional Purchase

Compra opcional

Achat facultatif

Optional Purchase

Compra opcional

Achat facultatif

Measure Door Width

Mida el grosor de la puerta

Measurer l’èpaisseur de la porte

Break Bar as indicated

Rompa la barra según lo indicado

Casser la barre comme indiqué

Determine Driver Bar Length

Determine el tamaño de la barra de impulsora

Determiner la longeur de la barre de transmission

1³⁄₈–2¹⁄₄” (35–57 mm)

2¹⁄₈–2¹⁄₄” (54–57 mm)

1³⁄₄–2” (44–51 mm)

1³⁄₈–1⁵⁄₈” (35–41 mm)

Thumbturn Points

Away from Latch

Mariposa señala

lejos del pestillo

Tourniquet se dirige

loin du verrou

Latch Must

Be Retracted

Pasador debe

ser contraído

Le verrou doit

être rétracté

Note: Retainer Must Seat Firmly in Thumbturn

Nota: El detenador tiene que sentarse firmemente

en la mariposa

Note: Le arrêtoir doit asseoir fermement

en le tourniquet

1 2 3 4 5

Wood

Madera

Bois

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top Tapa Haut

C B

H G

For Strike Side of Door

Para el lado de placa hembra

de la puerta

Pour la côté de gâche de la porte

⁵⁄₃₂”x3”

(4 mm x76 mm)

1³⁄₁₆”

(30

)

¹⁄₂

”

(38

)

⁷⁄₈”

(23

)

Required for Best Anti-Kick Security

Se require para las mas seguridad de contra-golpea

Requis pour le plus sécurité de contre-coup de pied

1¹⁄₂”(38 mm) dia.

halfway thru door width

mitad del grosor de la puerta

moité de l’èpaisseur de la porte

*Q513-084*

Q513-084

4.25

5.500

FRONT

Additional Notes: Revision History Revision Description:

E > Revised artwork

1. None A B C D E F

6017 6182 6291 1354

Material

White Paper

Edited By Approved By EC Number Release Date

D. Spence M. Sasso 043528 01-01-14

Notes

1. printed two sides

2. printed black

3. tolerance ± .13

4. printed in country may vary

5. drawings not to scale

Title

Sheet, Instruction D261-261F

Creation Date

01-15-14

Number

Q513-084

Revision

Created By

D. Spence Activity

3899 Hancock Expwy

Security, CO 80911 © Allegion 2014Software: InDesign CS6

8.500

11.000

BEGINNING SHEET FOLDED SHEET

FRONT

Ce manuel convient aux modèles suivants

Autres manuels Allegion Serrure de porte

Allegion

Allegion Schlage LE Instructions de montage

Allegion

Allegion Simons Voss Scandinavian Oval Manuel utilisateur

Allegion

Allegion Milre MI-480S Manuel utilisateur

Allegion

Allegion SCHLAGE XE360 Series Manuel utilisateur

Allegion

Allegion Schlage Control Manuel utilisateur

Allegion

Allegion Interflex IF-271 Door Handle air Manuel utilisateur

Allegion

Allegion Schlage B-Series Manuel utilisateur

Allegion

Allegion MA12 Manuel utilisateur

Allegion

Allegion Schlage Custom FCT93 Manuel utilisateur

Allegion

Allegion Von Duprin 374-T-BE Manuel utilisateur

Allegion

Allegion Falcon Security Strike Manuel utilisateur

Allegion

Allegion SCHLAGE Element Series Manuel utilisateur

Allegion

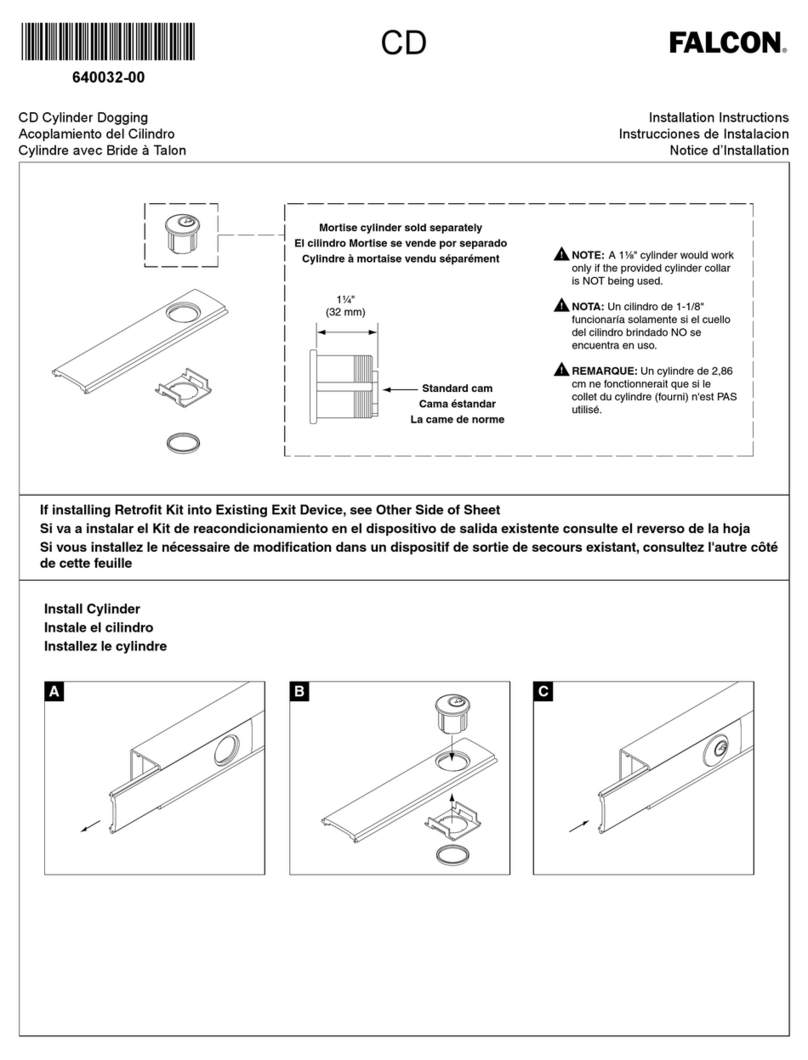

Allegion Falcon CD Manuel utilisateur
