1 Sicherheit und Umwelt
2.1 Einleitung
2.2 Mikrofone
Siehe Fig. 9 - 13.
1. Schütten Sie keine Flüssigkeiten auf das Gerät und
lassen Sie keine sonstigen Gegenstände in die
Geräteöffnungen fallen.
2. Stellen Sie das Gerät nicht in der Nähe von Wärmequel-
len wie z.B. Radiatoren, Heizungsrohren, Verstärkern
usw. auf und setzen Sie es nicht direkter Sonnen-
einstrahlung, starker Staub- und Feuchtigkeits-
einwirkung, Regen, Vibrationen oder Schlägen aus.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die
Verpackung in einem dafür vorgesehenen Sammel-
system.
Herzlichen Glückwunsch zum Kauf eines Discreet
Acoustics Moduls. Die Discreet Acoustics Compact
Serie umfasst 4 Schwanenhalsmikrofone und 1
Hängemikrofon sowie spezielles Zubehör für jede
Anwendung und jeden Einsatzort.
CGN 99 C/S (Best.-Nr. 2965H00110): 380 mm langes
Schwanenhalsmikrofon mit integriertem XLR-
Phantomspeiseadapter DPA. Mikrofon mit nierenför-
miger Richtcharakteristik und Schaumstoff-
Windschutz.
CGN 99 H/S (Best.-Nr. 2965H00120): 380 mm langes
Schwanenhalsmikrofon mit integriertem XLR-
Phantomspeiseadapter DPA. Mikrofon mit hyper-
nierenförmiger Richtcharakteristik und Schaumstoff-
Windschutz.
CGN 99 C/L (Best.-Nr. 2965H00130): 576 mm langes
Schwanenhalsmikrofon mit integriertem XLR-
Phantomspeiseadapter DPA. Mikrofon mit nierenför-
miger Richtcharakteristik und Schaumstoff-
Windschutz.
CGN 99 H/L (Best.-Nr. 2965H00140): 576 mm langes
Schwanenhalsmikrofon mit integriertem XLR-
Phantomspeiseadapter DPA. Mikrofon mit hyper-
nierenförmiger Richtcharakteristik und Schaumstoff-
Windschutz.
2 Beschreibung
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 2
3
2 Beschreibung
Siehe Fig. 14.
2.3 Windschutz
(2965Z2001)
2.4 Empfohlenes
Zubehör
Siehe Fig. 9.
Siehe Fig. 10.
Siehe Fig. 11.
Siehe Fig. 12.
Siehe Fig. 13.
Siehe Tabelle 1.
CHM 99 (Best.-Nr. 2965H00150): Hängemikrofon mit
Federklemme und 10 m langem Spezialkabel mit
XLR-Phantomspeiseadapter DPA. Nierenförmige
Richtcharakteristik.
Verwenden Sie immer den mitgelieferten Windschutz
(außer der Windschutz würde optisch stören). Er schützt
das Mikrofon vor Staub und Feuchtigkeit und unterdrückt
Pop- und Windgeräusche weitgehend.
Batteriespeisegerät B 18 für alle Discreet Acoustics
Compact Mikrofone
Montagesockel PS3 F-Lock für alle Discreet Acoustics
Compact Schwanenhalsmikrofone (nicht für CHM 99)
Elastische Halterung H 500 für alle Discreet Acoustics
Compact Schwanenhalsmikrofone (nicht für CHM 99)
Elastische Halterung H 600 für alle Discreet Acoustics
Compact Schwanenhalsmikrofone (nicht für CHM 99)
Stativanschluss SA 60 für alle Discreet Acoustics
Compact Schwanenhalsmikrofone (nicht für CHM 99)
Tischstative ST 1, ST 45 für alle Discreet Acoustics
Compact Schwanenhalsmikrofone (nicht für CHM 99)
Bitte beachten Sie, dass der Aufnahmewinkel sowohl den
maximalen Besprechungsabstand als auch die abzuneh-
mende Fläche beeinflusst. Je kleiner der Aufnahme-
winkel (Hyperniere), desto größer die maximale Distanz
zwischen Sprecher und Mikrofon, desto kleiner aber die
abzunehmende Fläche.
Ob Sie ein Nieren- oder Hypernierenmikrofon einsetzen,
hängt daher von der jeweiligen Anwendungssituation ab.
3 Mikrofonanwendungen
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 3
4
4.1 Einleitung
4.2 Schwanen-
halsmikrofone
CGN 99 …
Siehe Fig. 9 und 12.
Hinweis:
Siehe Fig. 10 und 11.
Alle Mikrofone der Discreet Acoustics Compact Serie
sind Kondensatormikrofone und benötigen daher eine
Stromversorgung (Phantomspeisung). Die Mikrofone
sind für den Anschluss an Mikrofoneingänge mit
Phantomspeisung (9 bis 52 V) ausgelegt. Anschluss an
Eingänge ohne Phantomspeisung siehe Kapitel 4.4.
1. Montieren Sie das Mikrofon mittels des optionalen
Montagesockels PS 3 F-Lock auf einer Tischplatte
oder mit dem optionalen Stativanschluss SA 60 auf
einem Boden- oder Tischstativ.
Zur besseren Körperschallunterdrückung können Sie
das Mikrofon auch mittels der optionalen elastischen
Lagerung H 500 oder H 600 in die Tischplatte einbau-
en.
2. Schließen Sie das Mikrofon mittels eines geschirmten
Kabels an einen Mikrofoneingang mit
Phantomspeisung an.
Tabelle 1: Mikrofonanwendungen
3 Mikrofonanwendungen
Mikrofon
CGN 99 C/S
CGN 99 H/S
CGN 99 C/L
CGN 99 H/L
CHM 99
Richt-
charakteristik
Niere
Hyperniere
Niere
Hyperniere
Niere
Lautsprecher-
position
nur hinter dem
Mikrofon
seitlich bis schräg
hinter dem Mikro-
fon
nur hinter dem
Mikrofon
seitlich bis schräg
hinter dem Mikro-
fon
nur hinter dem
Mikrofon
Besprechungs-
abstand
30 - 60 cm
30 - 90 cm
30 - 60 cm
30 - 90 cm
1 - 3 m
Anwendung
Beschallung
Beschallung
Beschallung
Beschallung
Beschallung
4 Montage und Anschluss
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 4
5
4.3 Hängemikrofon
CHM 99
Wichtig!
Fig. 1: Ausrichten des
Mikrofons
Siehe Fig. 1.
Hinweis:
3. Wenn die Phantomspeisung Ihres Mischpults schalt-
bar ist, schalten Sie sie ein. (Lesen Sie dazu die
Bedienungsanleitung Ihres Mischpults nach.)
Das Mikrofon erhält seine Versorgungsspannung
direkt aus der Phantomspeisung.
1. Streifen Sie vor der Montage das Kabel leicht mit
der Hand aus. Achten Sie darauf, das Kabel weder zu
knicken noch zu verdrehen.
2. Bringen Sie an der Decke einen geeigneten Haken an,
bzw. spannen Sie eine Leine quer durch den Raum.
3. Legen Sie das Kabel so über den Haken, bzw. die
Leine, dass das Mikrofon in der gewünschten Höhe
hängt.
4. Fixieren Sie das Kabel mit Isolierband.
Befestigen Sie das Kabel auf keinen Fall mit
einem Knoten am Haken! Dadurch würde sich das
Kabel mit der Zeit verdrehen und das Mikrofon wäre in
der Folge nicht mehr positionierbar.
5. Halten Sie das Kabel mit einer Hand fest und drehen
Sie das Mikrofon vorsichtig in die gewünschte
Position.
• Das Kabel des CHM 99 verdreht sich bei
Temperaturschwankungen, z.B. durch die Wärme
von Scheinwerfern.
• Der Verdrehungswinkel hängt sowohl von der
4 Montage und Anschluss
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 5
6
4.3.1 Mikrofon
stabilisieren
4.3.2 Anwendungs-
hinweise
Fig.2: Theater-
beschallung
Umgebungstemperatur als auch von der Länge des
Kabels ab. Je kürzer das Kabel, umso geringer die
Verdrehung.
•Wenn Sie mit Scheinwerfern arbeiten, schalten
Sie diese ein, bevor Sie das Mikrofon ausrichten.
• Nach dem Ausschalten der Scheinwerfer wird sich
das Mikrofon verdrehen. Wenn Sie die Scheinwerfer
wieder einschalten, dreht sich das Mikrofon in die
selbe Position zurück, die Sie vorher eingestellt
haben.
Um die Mikrofonposition zu stabilisieren,
1. Fädeln Sie eine Angelschnur (durchsichtige
Nylonleine) entsprechender Länge durch die Öse an
der Federklemme des CHM 99.
2. Befestigen Sie die Angelschnur so an zwei gegen-
überliegenden Wänden, dass die Angelschnur gerade
genug Zug nach unten ausübt, um das Mikrofon seit-
lich zu fixieren.
4 Montage und Anschluss
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 6
4 Montage und Anschluss
7
Fig. 3: Chorabnahme
4.3.3 Audio-
Anschluss
4.4 Stromversor-
gung bei
Eingängen ohne
Phantomspeisung
1. Schließen Sie das Mikrofon mittels eines geschirmten
Kabels an einen Mikrofoneingang mit
Phantomspeisung an.
2. Wenn die Phantomspeisung Ihres Mischpults schalt-
bar ist, schalten Sie sie ein. (Lesen Sie dazu die
Bedienungsanleitung Ihres Mischpults nach.)
Das Mikrofon erhält seine Versorgungsspannung
direkt aus der Phantomspeisung.
Wenn Ihr Mischpult keine Phantomspeisung besitzt,
schalten Sie ein Phantomspeisegerät zwischen Mikro-
foneingang und Phantomspeiseadapter DPA. Wir
empfehlen das optionale AKG-Speisegerät B 18.
Es ist aber auch möglich, symmetrische und asymmetri-
sche Mikrofoneingänge mit Phantomspeisung nach IEC
61938 durch einen qualifizierten Techniker nachrüs-
ten zu lassen. Diese Norm schreibt eine positive
Spannung von 12, 24 oder 48 Volt an den NF-Leitungen
gegen die Kabelabschirmung vor.
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 7
4 Montage und Anschluss
8
4.4.1
Symmetrische
Eingänge

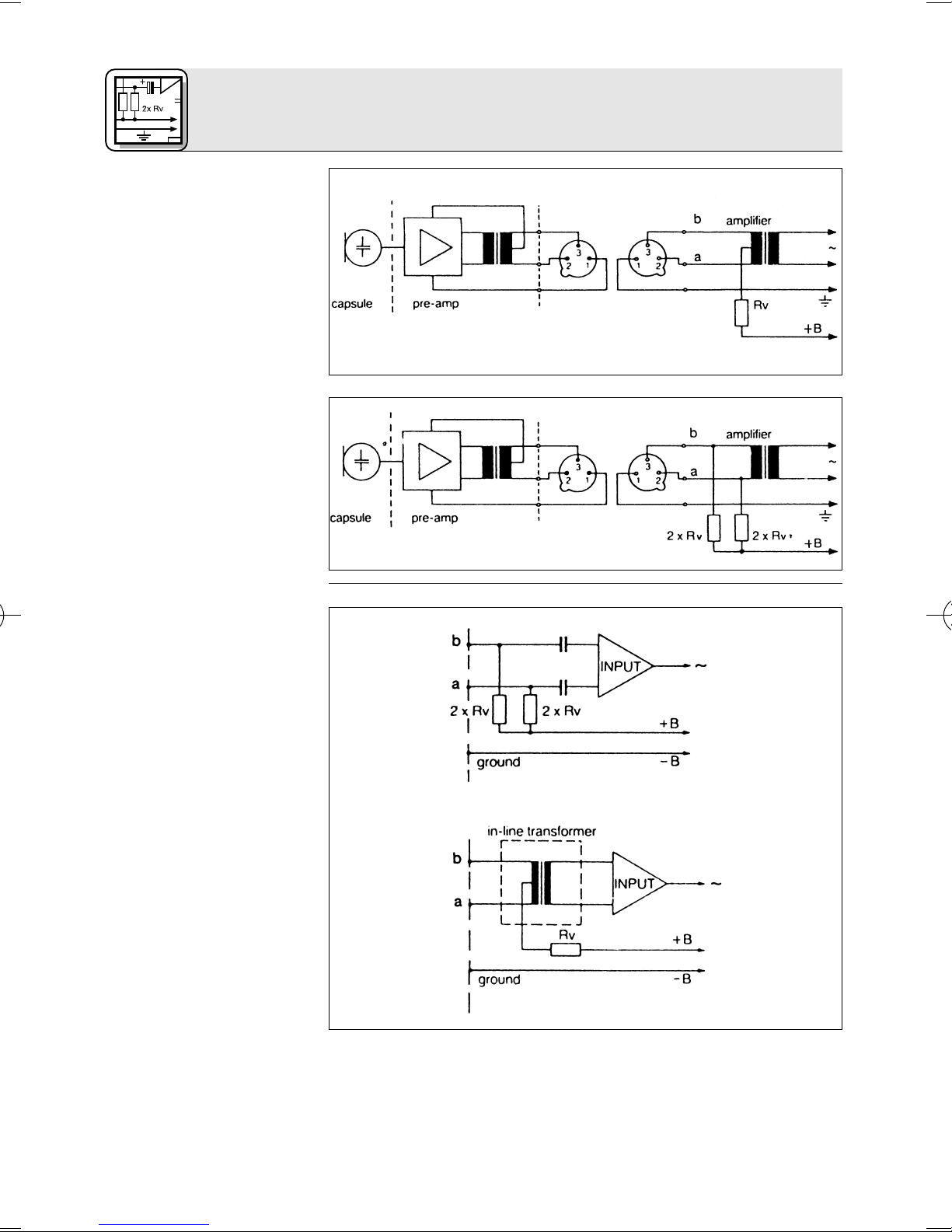

Fig. 4: Schaltung mit
Eingangsübertrager
mit Mitten-
anzapfung (erdfrei)
Fig. 5: Schaltung mit
Eingangsübertrager
ohne Mitten-
anzapfung (erdfrei)
4.4.2
Asymmetrische
Eingänge
Fig. 6: Asymmetri-
sche Eingangsstufe
Sind die Mischpulteingänge geerdet oder keine
Eingangsübertrager vorhanden, müssen Sie entweder
Kondensatoren oder zusätzliche Transformatoren in die
NF-Leitungen einfügen, um eine Beeinträchtigung der
Eingangsstufe durch Leckströme zu verhindern.
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 8
4 Montage und Anschluss
9
Tabelle 2: Normwerte
für Rv (bzw. 2xRv)
4.5 Bass-
abschwächung
Fig. 7: Befestigungs-
schraube
Siehe Fig. 7.
Fig. 8: Print DPA
Siehe Fig. 8.
U= Rv 2 x Rv*
12V ±2V 330 Ω680 Ω
24V ±2V 680 Ω1200 Ω
48V ±4V 3300 Ω6800 Ω
* Die Widerstände 2xRv dürfen aus Gründen der
Symmetrie max. 0,5% Toleranz aufweisen.
Der Phantomspeiseadapter DPA ist mit einer Bass-
abschwächung zur Unterdrückung tieffrequenter
Störgeräusche ausgestattet.
1. Lösen Sie die Befestigungsschraube am Mikrofon
bzw. Phantomspeiseadapter DPA.
2. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse
heraus.
3. Zum Aktivieren der Bassabschwächung stecken Sie
die Drahtbrücke J1 in das mittlere Kontaktpaar am
Print ein.
CHM 99
CGN
99 …
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 9
10
5 Technische Daten
Mikrofon CGN 99 C/S CGN 99 H/S
CGN 99 C/L CGN 99 H/L CHM 99
Arbeitsweise Kondensatormikrofon mit Permanentladung
Richtcharakteristik Niere Hyperniere Niere
Übertragungsbereich 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz
Empfindlichkeit 18 mV/Pa 12 mV/Pa 18 mV/Pa
-35 dBV* -38 dBV* -35 dBV*
Grenzschalldruckpegel
(k = 1%) 125 dB 125 dB 125 dB
Äquivalent-
schalldruckpegel <21 dB-A <21 dB-A <21 dB-A
Signal/Rauschabstand
(A-bew.) >73 dB >73 dB >73 dB
Elektrische Impedanz <600 Ω<600 Ω<600 Ω
Empfohlene Lastimpedanz
>2000 Ω>2000 Ω>2000 Ω
Stromversorgung 9-52 V Phantomspeisung nach IEC 61938
(Adapter DPA integriert)
Stromaufnahme <3 mA <3 mA <3 mA
Anschlussstecker XLR-3 XLR-3 XLR-3
Oberfläche schwarz matt schwarz matt schwarz matt
Abmessungen 13,5 x 380 mm 13,5 x 380 mm
(Kapseldurchmesser x l) 13,5 x 580 mm 13,5 x 580 mm 13,5 x 55 mm
Netto-/Bruttogewicht 160/480 g 160/480 g
170/500 g 170/500 g 20/480 g
Bestellnummer 2965H00110 2965H00120
2965H00130 2965H00140 2965H00150
* bezogen auf 1 V/Pa
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen.
Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an
[email protected] anfordern.
4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 10
Ce manuel convient aux modèles suivants
5
Table des matières
Langues :
Autres manuels AKG Microphone
AKG
AKG C451 Manuel utilisateur
AKG
AKG HC 577 L Manuel utilisateur
AKG
AKG D 112 Manuel utilisateur
AKG
AKG D5 C Manuel d'instructions
AKG
AKG SE 300 B Manuel utilisateur
AKG
AKG D 77 S Manuel utilisateur
AKG
AKG C562BL Manuel utilisateur
AKG
AKG PERCEPTION 120 USB Manuel utilisateur
AKG
AKG D230 Manuel utilisateur
AKG
AKG D 112 Manuel utilisateur
AKG
AKG 111548 Manuel utilisateur
AKG
AKG P120 Manuel utilisateur
AKG
AKG C 414 B/ULS Manuel utilisateur
AKG
AKG C 680 BL Manuel utilisateur
AKG
AKG 6000H50880 Manuel utilisateur
AKG
AKG D 40 Manuel d'instructions
AKG
AKG C 516 ML Manuel utilisateur
AKG
AKG MicroMic C417 III Manuel utilisateur
AKG
AKG D 40 Manuel du propriétaire
AKG
AKG C 2000 B Manuel utilisateur
