Agape RIGO Mode d’emploi

MANUTENZIONE

Per la normale pulizia si consiglia

di utilizzare detergenti di uso

comune.

Si sconsiglia l'utilizzo di

detergenti abrasivi, acidi e

anticalcare.

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

Programma/ Program

1/15

MAINTENANCE

For normal cleaning use common

detergents.

Do not use either abrasive

detergents or solvents, acids and

anti limestone.

RIGO

ARIGS . . . . .

Trave di supporto

Support beam

335

13" 3/16

150

(5” 29/32)

L = 1204(47"13/32)-1404(55"9/32)-1604(63"5/32)- 1804(71"1/32)

L = 2004(78"57/64)-2204(86"49/64)-2404(94"41/64)-2604(102"33/64)

2804(110" 25/64)-3004(118" 17/64)

NOTA

La ferramenta in dotazione

lavabo su pareti in mattoni

forati.

(Pag 3) Per pareti in cartongesso è

necessario rinforzare

adeguatamente la zona

interessata ed

eventualmente adottare

NOTE

The assembly material

supplied allows the

installation of the washbasin

on hollow brickwalls.

(Pag 3) For plasterboard walls it is

necessary to reinforce

adequately the area

concerned and to adopt

necessary.

CONTENUTO DELLA CONFEZIONE

PACKAGE CONTENTS

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

ARIGS . . . . .

Ancorante chimico

chemical anchor

INSTALLATO

MOUNTED

COD.

19003 300720/4 - V.S.

VERS. 2/15

ø 18

ø 8

STRUMENTI

TOOLS

Le quantità dipendono dal tipo di composizione.

The quantities depend on the type of composition

PREDISPOSIZIONE

WASHBASIN PREDISPOSITION

(B) (C)

(A)

(D) (E) (F) (G) (H)

900 mm.

(I) (L)

(M) CH 10

(N)

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

3/15

ARIGS . . . . .

Segnare l’interasse dei supporti

Mark the interaxis of the supports

H = in base al tipo di lavabo

H = depending on the type of

washbasin

16(5/8”)

(2”43/64)

(A)

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

ARIGS . . . . .

4/15

Fissaggio su cartongesso

Fixing on plasterboard

Cartongesso

Plasterboard

Riempimento lin massello

Solid wood filling

Rivestimento indeformabile

Un-deformable wall surface

Rigo

Cartongesso

Plasterboard

Riempimento in massello

Solid wood filling

vai a pag. 5

go to page. 5

Non in dotazione / Not supplied

vite da legno con testa piana / wood screw with flat head

Non in dotazione / Not supplied

vite da legno con testa piana / wood screw with flat head

Fissaggio su cartongesso

Fixing on plasterboard

(V)

vai a pag. 6 (8A)

go to page. 6 (8A)

(V)

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

5/15

ARIGS . . . . .

ø 18 Punta piana

stop

Cartongesso

Plasterboard

Riempimento lin massello

Solid wood filling

ø 18

(N)

Fissaggio su cartongesso

Fixing on plasterboard

90°

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

6/15

ARIGS . . . . .

(A)

(V)

(A)

(V)

(A)

(V)

(A)

(V)

vai a pag.9 punto 9

go to page 9 point 9

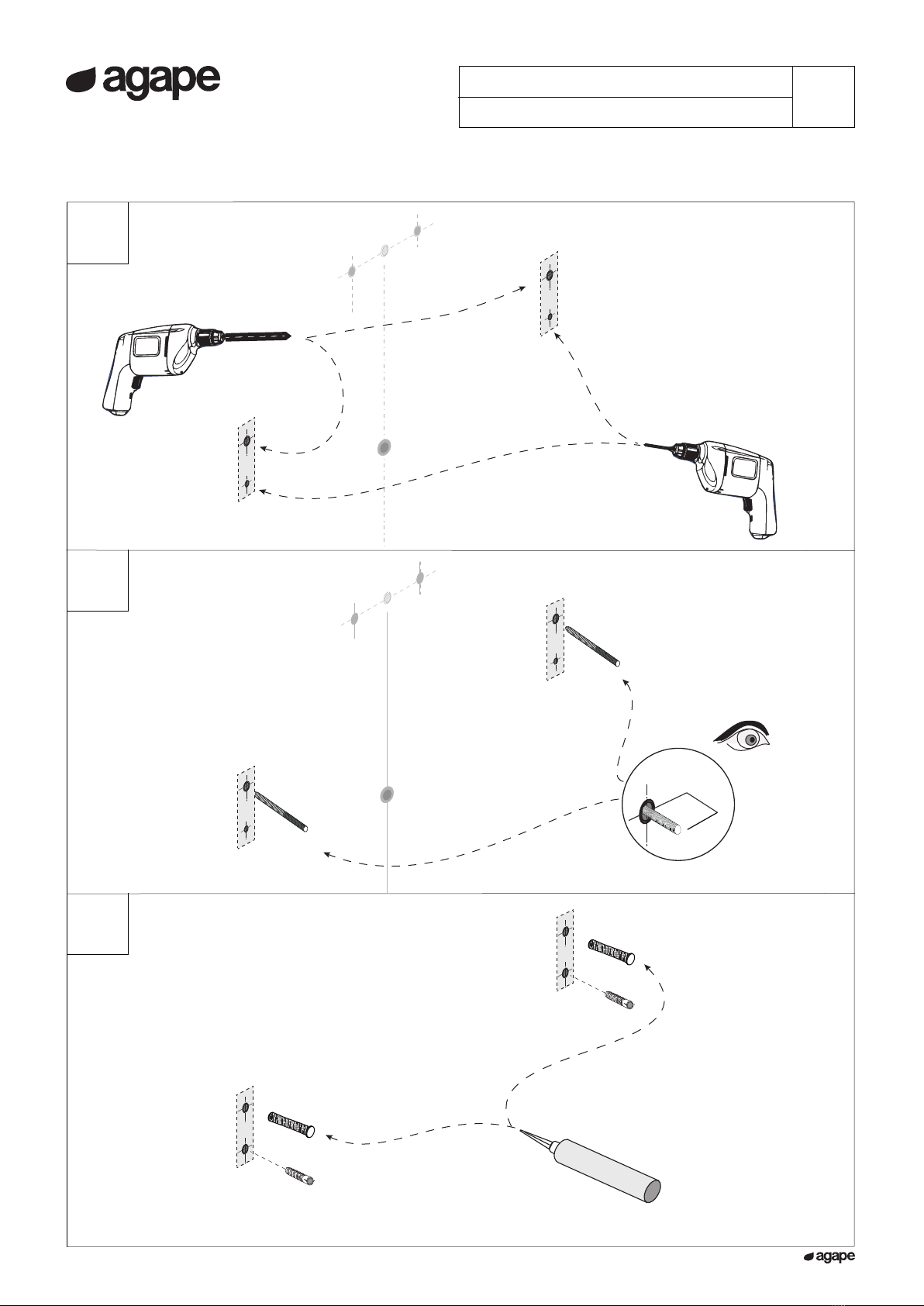

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

7/15

ARIGS . . . . .

ø 18

ø 8

Verificare profondità fori

Verify depth holes

chimico

20 max.

(E)

(F)

(E)

(I)

chimic

(F)

Fissaggio su muratura

Fixing on masonry

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

8/15

20 max.

90°

ARIGS . . . . .

STOP 30 min.

(F)

(A)

(H) x2

(H)

90°

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

9/15

ARIGS. . . . .

Diam.14.5

x2 (G)

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

10/15

ARIGS . . . . .

(C)

(D)

Registrazione

Adjustment
