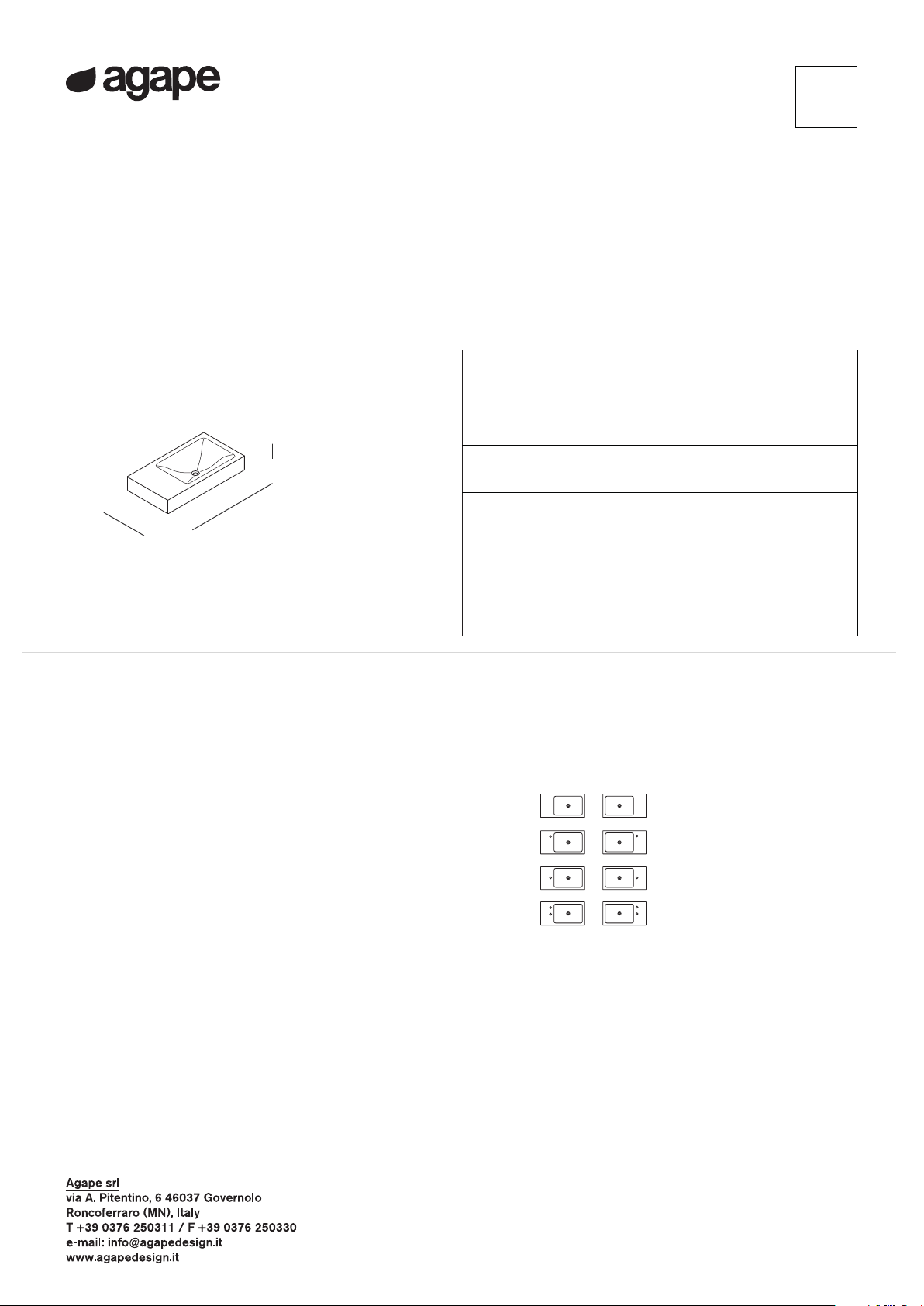

Agape 815 Manuel utilisateur

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

Lavabo / Washbasin

1/4

815

ACER0815_ _Z

800 -1000

(55”-31”1/2)

428

(16”27/32)

100

(3” 7/8)

NOTA

La ferramenta in dotazione

permette Il ssaggio del

lavabo su pareti in mattoni

pieni o forati e in

calcestruzzo.

Per pareti in cartongesso è

necessario rinforzare

adeguatamente la zona

interessata ed

eventualmente adottare

sistemi di ssaggio specici.

NOTE

The assembly material

supplied allows the

installation of the washbasin

on solid and hollow brick

walls and on concrete walls.

For plasterboard walls it is

necessary to reinforce

adequately the area

concerned and to adopt

specic xing systems if

necessary.

Lavabo indipendente in Cristalplant®biobased

Cristalplant®biobased indipendent washbasin

MANUTENZIONE

Per la normale pulizia si

consiglia di utilizzare

detergenti di uso

comune.

Si sconsiglia l'utilizzo di

detergenti abrasivi, acidi

e anticalcare.

MAINTENANCE

For normal cleaning use

common detergents.

Do not use either abrasive

detergents or solvents,

acids and anti limestone.

POSIZIONI RUBINETTI

TAP POSITION

Dx Sx

DA SA

DB SB

DC SC

DD SD

CONTENUTO DELLA CONFEZIONE

PACKAGE CONTENTS

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

ACER0815_ _Z - 815

trasparente - antimuffa

transparent - antimould

LAVABO INSTALLATO

WASHBASIN MOUNTED

PREDISPOSIZIONE

WASHBASIN PREDISPOSITION

COD.

12176 20150121/4 - SV

VERS.

STRUMENTI

TOOLS

2/4

nastro adesivo di carta.

masking tape.

silicone

N. 6 N. 4

N. 6 N. 2

ø 8 (5/16)

(B)

(A) (C) (D)

RUBINETTO DA PIANO

TOP MOUNTED TAP

RUBINETTO A PARETE

WALL MOUNTED TAP

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

3/4

1 2

*h.consigliata / advised h.

ø 8 (5/16”)

(A)

ø 8 (5/16”)

(B)

ACER0815_ _Z - 815

(B)

740 (25”3/16)

*870(34”1/4)

50(2”)

50(2”) 30(1”3/16))

Scarico non al centro

Drain not in the center

(A)

STOP 24 h.

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

4/4

Applicare il rubinetto con i componenti per l’

adduzione.

If with tap hole, install the tap with adduction pipes.

Applicare un adeguato strato di silicone tra il lavabo e la

parete.

Apply a suitable quantity of silicone between

washbasin and wall.

Regolare il lavabo e bloccare la posizione con la vite (V)

Adjust the washbasin until it is level using the screws (C)

and blocking the position using thr screw (D)

900* (35”3/8)

16*

(5”8)

silicone trasparente antimuffa

transparent antimould silicon

nastro adesivo di carta

masking tape

silicone

2 mm.

ACER0815_ _Z - 815

(D)

Lavabo da 40 versione (DC)

Washbasin width 40 version

(DC)

.MET0563
