Acova PREMIUM BOX Manuel utilisateur
Programmateur CPL multizone
Multizone PLC programmer
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 2
Description
- 2 -
Allure
en cours
(ex : confort)
Jour
en cours
Profil du
programme
Heure
Mode
automatique
Confort
Réglage
de l’heure
Programmation
Repères
d’ouverture
du capot
Economie
Hors gel
Arrêt
Afficheur
rétro-éclairé
Sélection
de la zone
N° de zone
Touches
de réglage et
de dérogation
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 3
- 3 -
Sommaire
Français
INSTALLATI N
Principe du courant porteur . . . . . . . . . . . . . . . . 4
Fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . 8
UTILISATI N
Mise à l’heure . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programmation . . . . . . . . . . . . . . . . . . . . . . . . . 16
Mode automatique . . . . . . . . . . . . . . . . . . . . . . 19
Mode absence . . . . . . . . . . . . . . . . . . . . . . . . . 20
Mode absence permanente . . . . . . . . . . . . . . . 21
Mode manuel . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Mode permanent . . . . . . . . . . . . . . . . . . . . . . . .23
Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Retour aux réglages initiaux . . . . . . . . . . . . . . . 24
En cas de coupure secteur . . . . . . . . . . . . . . . .25
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . 26
SERVICES ET GARANTIE . . . . . . . . . . . . . . . . . .26
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 4
- 4 -
Principe du courant porteur
La transmission par courants porteurs
Le principe des transmissions "CPL" est de superposer
au signal présent entre les fils phase et neutre (230 V,
50 Hz) un signal codé de fréquence plus élevée et de
faible amplitude.
Le programmateur
est utilisable dans les
installations en tarif
bleu dont la surface est
inférieure à 180 m2.
Le protocole DELTA DORE X2D répond à la norme
NF-EN50065-1 qui permet la coexistence de plusieurs
systèmes CPL, répondant à cette norme, sur une
même installation.
Avantages :
- Pas de dégradation de l'installation existante
- Evolutivité du système
- Diversité des récepteurs
- Pas de filtre nécessaire en tête de l’installation
électrique.
50 Hz
Fréquence
porteuse
Réseau EDF
230V
- La norme UTE NF C15-100 et les règles de l'art
doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne
créent pas de perturbations trop fortes (directives 2004/108/CE).
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 5
Alimentation
secteur
230 V - 50Hz
N
L
Récepteur
CPL
Récepteur
CPL
Récepteur
CPL
NL
NNLL
Convecteurs zone 1 Convecteurs zone 2 Convecteurs zone 3
Télécommande téléphonique
TYPHONE 2 CPL
(option)
télé-info
1 sortie ECS
chauffe-eau
électrique
Gestionnaire
d’énergie
(option)
Dans le cas d’une installation en
triphasé, vous devez utiliser un
coupleur de phases (réf : 6051046)
pour émettre sur les 3 phases
simultanément.
NPh1Ph2Ph3
Coupleur de phases
Le récepteur CPL X2D
La qualité de régulation de la température
confort dépend de la qualité du
thermostat du convecteur.
- 5 -
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 6
Fixation
Avant toute manipulation,
coupez l’alimentation.
• Soulevez le capot à l’aide
d’un tournevis.
1
Remarque : pour la protection de l’alimentation du
programmateur CPL, vous devez utiliser un disjoncteur
de 10A minimum (ne pas utiliser de disjoncteur 2A).
- 6 -
• Fixez le socle à l’aide de
3 vis et de chevilles
ou sur une boîte
d’encastrement
(entraxe 60 mm).
• Séparez le programmateur
de son socle en dévissant
la vis de verrouillage ❶
(vis imperdable).
Nota : il est impératif de fixer le socle avec 3 vis.
AUTO
PROG
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 7
Raccordement
Si nécessaire, des cloisons
défonçables (❷) avec une
pince sont prévues pour laisser
passer les câbles de
raccordement si nécessaire.
• Raccordez les 2 fils
d’alimentation
sur le bornier
AUTO
PROG
1
• Accrochez le programmateur
sur la patte du socle et
immobilisez-le avec la vis
de verrouillage ❶.
• Replacez le capot
sur le programmateur
• Votre programmateur est prêt
pour la mise en service.
2
- 7 -
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 8
- 8 -

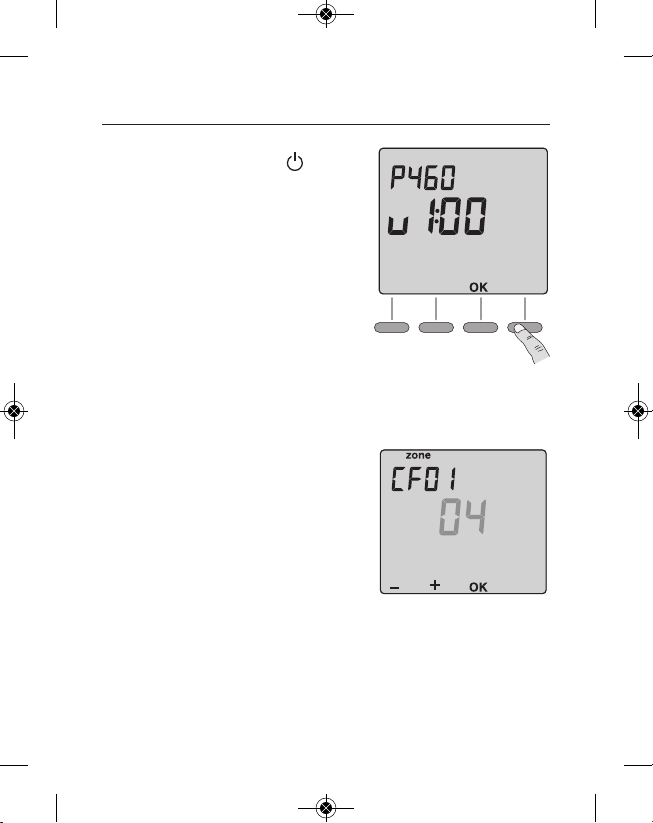

Tournez la molette sur et
appuyez 5 secondes sur la touche
de droite jusqu’à afficher P460
(menu de maintenance réservé à
l’installateur).
Appuyez sur K.
L’écran affiche CF01.
CF01 - Choix du nombre de zones
Réglage de 1 à 6 zones.
(4, par défaut).
Appuyez sur +ou -- pour
effectuer votre choix, sur K
pour valider et passer au menu
suivant.
Mise en service
5 sec.
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 9
- 9 -
CF02 - Choix du
fonctionnement
en mode AUT
Choix parmi 3 modes.
Appuyez sur +pour effectuer votre
choix, sur K pour valider et
passer au menu suivant.
Fonctionnement
Confort / Economie (par défaut)
Choix du mode
de fonctionnement Fonctionnement
Confort / Hors Gel
Fonctionnement
Confort / Arrêt
CF03 - Association du programmateur
avec un émetteur
Vous pouvez associer au pro-
grammateur un appareil de type
“émetteur CPL” (GECPL1, GP6
CPL, TYPHONE 2 CPL...).
Sinon appuyez sur O pour
passer à l’association des
récepteurs.
L’appareil affiche “----” .
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 10
1- Pour associer un émetteur de type gestionnaire
de puissance (GECPL1, GP6 CPL...)
Validez sur l’émetteur (voir notice de celui-ci).
L’affichage indique GE - -.
Nota : pour annuler, appuyez sur la touche -- .
2- Pour associer un émetteur de type télécom-
mande téléphonique CPL (TYPH NE 2 CPL)
Validez sur l’émetteur (voir notice de celui-ci).
L’affichage indique - - ty.
Nota : pour annuler, appuyez sur la touche + .
Dans le cas où le programmateur CPL est
associé aux 2 types d’émetteurs,
L’afficheur indique GEty.
Appuyez sur la touche K pour valider votre choix et
passer au réglage du menu CF04.
Gestionnaire
d'énergie
CPL associé
TYPHONE CPL
associé
- 10 -
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 11
