Acer P7290 Manuel utilisateur

S-Video Output

RS232

DVD player,

Set-top Box,

HDTV receiver

DVD player

VGA, DVI

Video Output

Wired Remote

DVI-D

R B G

RBG

HDTV adapter D-Sub

D-Sub

RS232

D-Sub

HDMI

USB

RBG

R B G

molex

E62405SP

INSTALLATION

INTERFACE CONNECTOR

Note: Connector interface is subject to model’s specifications

All manuals and user guides at all-guides.com

Deutsch

INSTALLATION

Anschließen an einen computer

1. Gehen Sie sicher, dass Projektor und

Computer ausgeschaltet sind.

2. Schließen Sie das eine Ende des VGA-

Kabels an den „VGA IN“ -Anschluss

des Projektors an und das andere Ende

an den VGA-Anschluss des Computers.

Ziehen Sie die Schrauben fest.

3. Schließen Sie das eine Ende des

Netzkabels an den Netzanschluss des

Projektors und das andere Ende an

eine Netzsteckdose an.

Einschalten des Projektors

1. Entfernen Sie die Objektivkappe.

2. Schalten Sie erst den Projektor und

dann den Rechner ein.

3. Passen Sie die Position, die Schärfe

und den Zoom an.

4. Beginnen Sie mit lhrer Präsentation.

Ausschalten des Projektors

1. Drücken Sie zweimal auf die

Ein/Aus-Taste.

2. Trennen Sie erst dann das Netzkabel

von der Netzsteckdose, wenn der

Ventilator des Projektors ausgeschaltet

wurde.



SCHNITTSTELLEN-

ANSCHLUSS

SCHELLSTRART

1. Netzkabel

2. VGA-Kabel

3. Composite-Videokabel

4. USB-Kabel

5. VGA-auf-Component/HDTV-Adapter

6. S-Videokabel

7. Audiokabelanschluss/Anschluss

8. DVI-Kabel

9. HDMI-Kabel

10. 3 RCA Component-Kabel

11. RS232-Kabel

12. Audiokabel mit Cinch-Anschluss

13. SPDIF-Kabel

14. Audiokabelanschluss für die ver-

drahtete Fernbedienung

Hinweis: Die Anschlussschnittstelle variiert je nach dem

Modell

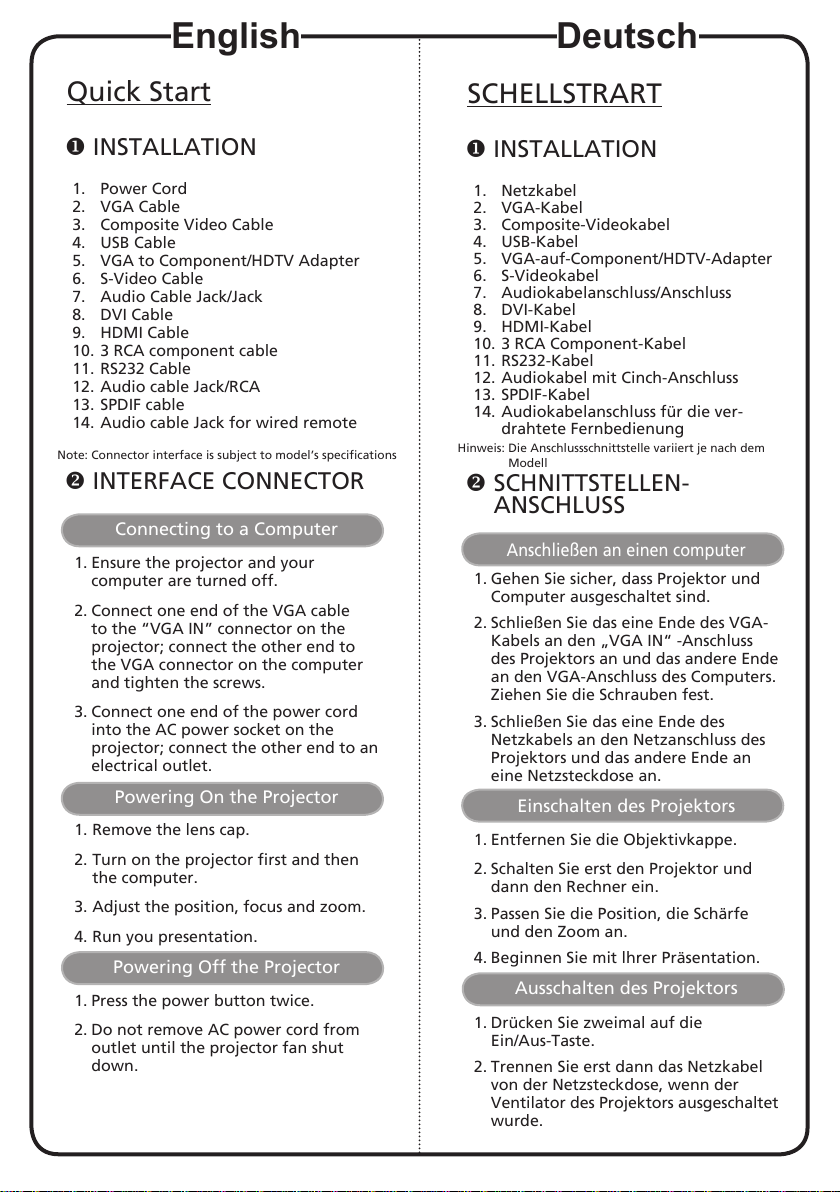

English

INSTALLATION

Connecting to a Computer

1. Ensure the projector and your

computer are turned off.

2. Connect one end of the VGA cable

to the “VGA IN” connector on the

projector; connect the other end to

the VGA connector on the computer

and tighten the screws.

3. Connect one end of the power cord

into the AC power socket on the

projector; connect the other end to an

electrical outlet.

Powering On the Projector

1. Remove the lens cap.

2. Turn on the projector first and then

the computer.

3. Adjust the position, focus and zoom.

4. Run you presentation.

Powering Off the Projector

1. Press the power button twice.

2. Do not remove AC power cord from

outlet until the projector fan shut

down.

INTERFACE CONNECTOR

Quick Start

1. Power Cord

2. VGA Cable

3. Composite Video Cable

4. USB Cable

5. VGA to Component/HDTV Adapter

6. S-Video Cable

7. Audio Cable Jack/Jack

8. DVI Cable

9. HDMI Cable

10. 3 RCA component cable

11. RS232 Cable

12. Audio cable Jack/RCA

13. SPDIF cable

14. Audio cable Jack for wired remote

Note: Connector interface is subject to model’s specifications
