Abit IS-10 Intel Pentium 4 System Board Socket... Manuel utilisateur

IS-10 / IS-11 / IS-12

Socket 478 System Board

User’s Manual

4200-0383-02

Rev. 1.00

The information in this document is subject to change without notice and does not

represent a commitment on part of the vendor, who assumes no liability or

responsibility for any errors that may appear in this manual.

No warranty or representation, either expressed or implied, is made with respect to the

quality, accuracy or fitness for any particular part of this document. In no event shall

the manufacturer be liable for direct, indirect, special, incidental or consequential

damages arising from any defect or error in this manual or product.

Product names appearing in this manual are for identification purpose only and

trademarks and product names or brand names appearing in this document are

property of their respective owners.

This document contains materials protected under International Copyright Laws. All

rights reserved. No part of this manual may be reproduced, transmitted or transcribed

without the expressed written permission of the manufacturer and authors of this

manual.

IS-10 / IS-11 / IS-12

Table Of Contents

快速安裝指引 ...................................................................................... 2

速いインストールガイド .................................................................. 4

Schneller Installation Führer............................................................. 6

Guide Rapide d'Installation............................................................... 8

Быстро Направляющий выступ Установки.............................. 10

Guida Rapida Dell'Installazione ..................................................... 12

Chapter 1. Introduction .................................................... 1-1

1.1. Features & Specifications.......................................................1-1

1.2. Layout Diagram...................................................................... 1-3

1.3. Jumpers & Connectors Description........................................ 1-4

Chapter 2. Hardware Setup.............................................. 2-1

2.1. Precautions ............................................................................. 2-1

2.2. Installing the System Board ................................................... 2-2

2.3. Install Pentium®4 CPU and Heatsink Supporting-Base........ 2-3

2.4. System Memory ..................................................................... 2-4

2.4.1. Memory Configuration Table................................... 2-4

2.4.2. Installing and Removing Memory Modules............. 2-5

2.5. Connectors, Headers, and Switches ....................................... 2-6

2.5.1. ATX Power Connectors............................................ 2-6

2.5.2. FAN Connectors ....................................................... 2-7

2.5.3. CMOS Memory Clearing Header............................. 2-8

2.5.4. Accelerated Graphics Port Slot................................. 2-9

2.5.5. Front Panel Switches & Indicators Connection

Headers ................................................................... 2-10

2.5.6. Front Panel Audio Connection Header................... 2-11

2.5.7. Additional USB Port Connection Header............... 2-12

2.5.8. System Management Bus Header........................... 2-13

2.5.9. Additional IEEE1394 Port Headers........................ 2-14

User’s Manual

2.5.10. Internal Audio Source Connectors .........................2-15

2.5.11. Floppy Disk Drive Connector.................................2-16

2.5.12. IDE Disk Drive Connectors.................................... 2-17

2.5.13. Serial ATA Connectors........................................... 2-18

2.5.14. CPU Core Voltage Selector.................................... 2-19

2.5.15. External I/O Panel................................................... 2-20

Chapter 3. BIOS Setup...................................................... 3-1

3.1. Standard CMOS Features....................................................... 3-2

3.2. Advanced BIOS Features ....................................................... 3-6

3.3. Advanced Chipset Features.................................................... 3-8

3.4. Integrated Peripherals........................................................... 3-10

3.5. Power Management Setup.................................................... 3-17

3.6. PnP/PCI Configurations ....................................................... 3-19

3.7. PC Health Status................................................................... 3-21

3.8. Load Fail-Safe Defaults........................................................ 3-22

3.9. Load Optimized Defaults ..................................................... 3-22

3.10. Set Supervisor Password ...................................................... 3-22

3.11. Set User Password ................................................................ 3-22

3.12. Save & Exit Setup ................................................................ 3-22

3.13. Exit Without Saving ............................................................. 3-22

Chapter 4. Driver Installation .......................................... 4-1

4.1. Setup Items ............................................................................. 4-2

Appendix A. How to Get Technical Support ..................... A-1

IS-10 / IS-11 / IS-12

User’s Manual

2 快速安裝指引

快速安裝指引

如您要瞭解此主機板更詳細的資訊，請參閱我們的完整版使用手冊，裡面會詳盡的說明。此快速

安裝手冊是給經驗的系統組裝者使用，如果這是您第一次嘗試來組裝您的電腦系統，我們建議您

先去閱讀完整版的使用手冊，或是詢問技術人員來幫助您組裝您的電腦系統。（完整版的使用手冊

已包覆在隨本主機板所附的驅動程式與應用光碟之中。）

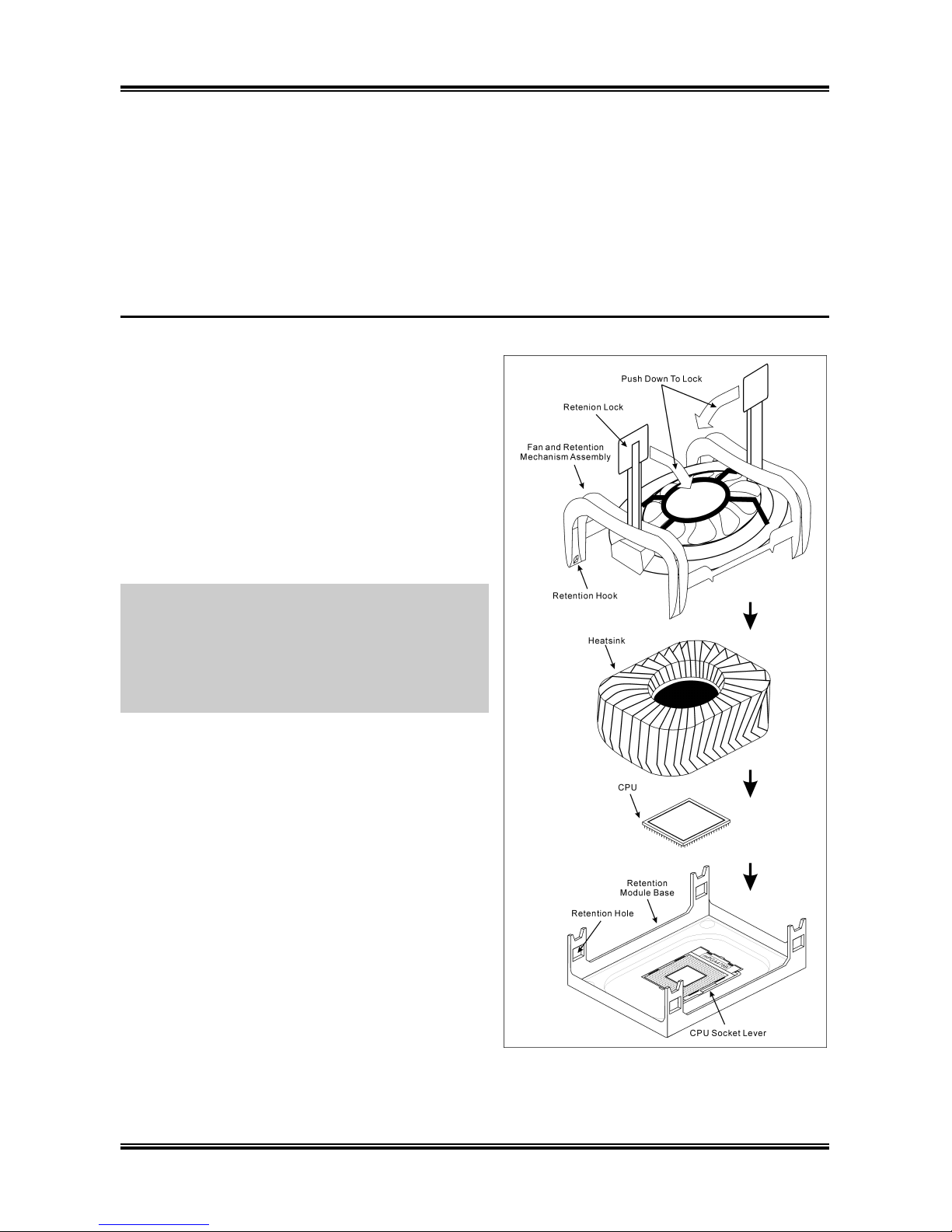

安裝處理器的散熱片以及風扇組件

本主機板提供零出力 (Zero Insertion Force, ZIF) 式

Socket 478，以方便安裝 Intel®Pentium®4 CPU。您

所購買的 CPU 應已配備一組散熱套件及散熱片，

如果沒，請購買專為 Pentium®4 Socket 478 設計

的散熱套件及散熱片。

1. 請在主機板上面找出 Socket 478 插座的位置，

然後將固定模組基座固定在主機板上面。

注意：如果您使用專門為英特爾 Pentium®4 處理器

所設計的機殼，請注意已經安裝在機箱上的金屬螺

栓或是間隔卡樁。請小心不要讓金屬螺栓或是間隔

卡樁接觸到印刷電路板上的線路或是零件。

2. 請將處理器插座的釋放拉桿向插座的外側拉

出，然後將釋放拉桿以 90 度角的角度向上拉

起，然後請您以正確的方向將處理器插入處理

器插座。切勿太過施力地將處理器置入插座，

因為您只能以一個固定的方向來將處理器插

入。當處理器置入到處理器插座之後，請將插

座釋放拉桿再下推到底即可。

3. 請將散熱片面朝下地置放到處理器的上面，直

到散熱片完全地蓋住處理器為止。

4. 將風扇及其固定架機構組件覆蓋至散熱片上

面。請確認風扇及其固定架機構組件四個邊角

的鎖扣都已經卡入固定架的鎖孔位置。

5. 將風扇以及其固定架機構組件兩側的固定架鎖

夾一起向下壓，以將其與固定模組基座上的鎖

孔扣上。

6. 現在風扇及其固定架機構組件、固定模組基座

和當中的散熱片都應該已經牢固地互相緊扣

著。

注意：請不要忘記去設定處理器正確的匯流排頻率和倍頻的數值。

IS-10 / IS-11 / IS-12

快速安裝指引 3

將主機板安裝到機殼上

當您將處理器安裝到主機板上之後，您便可以開始將主機板固定到電腦機殼裡去。首先；請您先將

主機板固定到電腦機殼。大多數的電腦機殼底座都許多的固定孔位，請將主機板上的固定孔位與

機殼底座上的固定孔位對準。如果孔能對準並且螺絲孔，就表示可使用銅柱來固定主機板。另外；

您可以使用塑膠墊片來讓螺絲與主機板的 PCB 表層隔離（絕緣）。

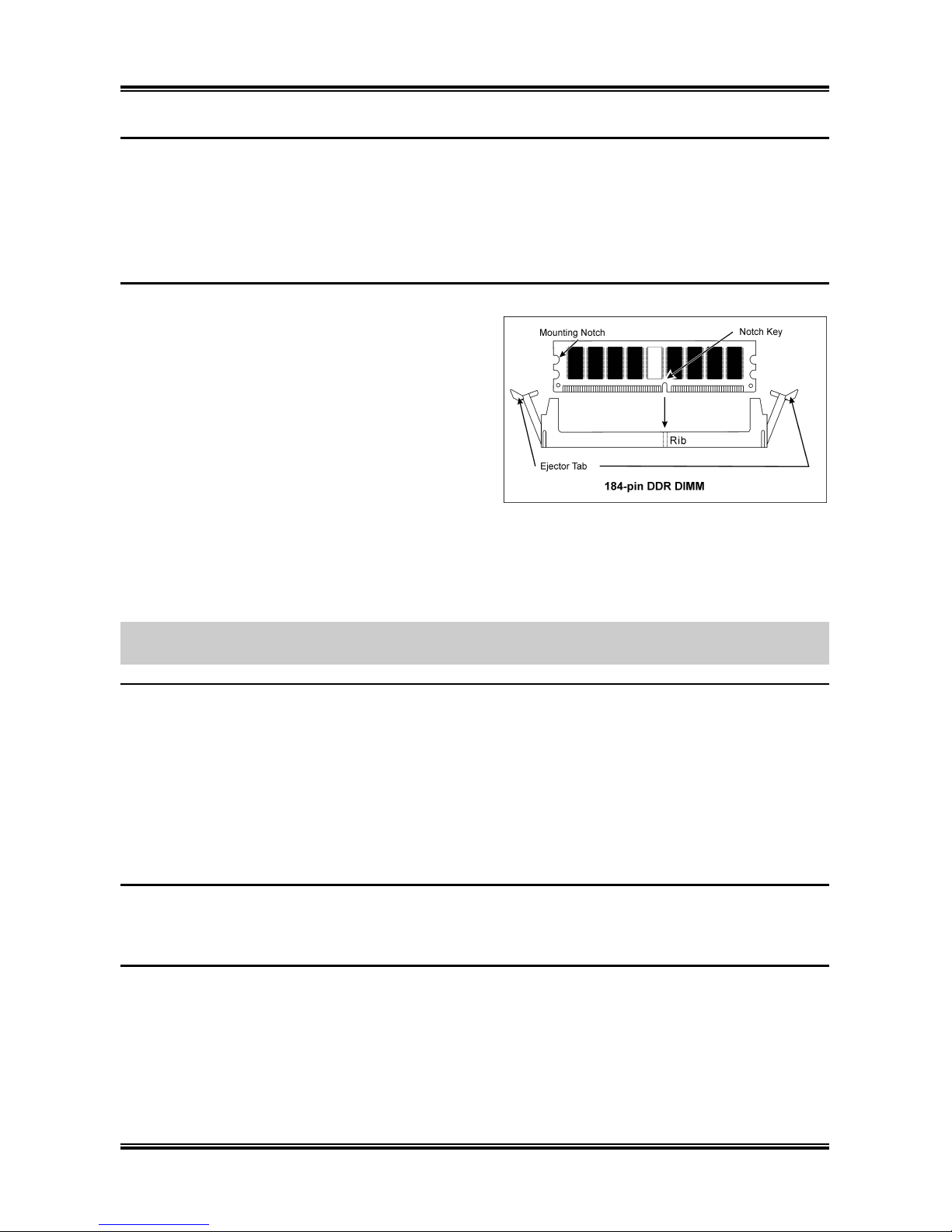

安裝記憶體模組

1. 找出您主機板上 DIMM 插槽的位置。

2. 請您小心地抓住DIMM 模組的兩側，請勿碰

觸其接點。

3. 請將記憶體模組上的榫子與DIMM 插槽上的

卡榫對準。

4. 穩固地施壓來將記憶體模組向下插入 DIMM

插槽，直到 DIMM 插槽兩側的模組固定夾自

動地扣入記憶體模組的固定夾缺口為止。切勿太過施力地來將 DIMM 模組插入插槽，因為您

只能以一個固定的方向來插入 DIMM 模組。

5. 要取出DIMM 模組，請您向外側同時地壓下 DIMM 插槽兩側的模組固定夾，即可將 DIMM 模

組抽取出來。

注意：靜電會造成電腦或是附加卡上電子元件的損壞，在您要進行這些程序之前，請確認您已經藉

由暫時地接觸已接地的金屬體來放掉您身上所帶的靜電。

連接器、連接頭以及附卡的安裝

在任何一部電腦機殼的裡面，都必需連接一些纜線與插頭。這些纜線與插頭通常都是一對一的連接

至主機板的連接埠上，您必需注意任何一條纜線的連接方向。如果可能的話，請一併注意連接埠第

一根針腳的位置。您將會安裝一些特殊功能的附加卡到主機板上面，像是SCSI 卡或是 AGP 顯示

卡等等。當您將它們安裝到主機板上適當的插槽之後，請以螺絲將這些附加卡與機殼背板牢牢地固

定好，避免鬆動的情況發生。

如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會詳盡的說明。

將電源供應器的電源線連接頭與主機板上的 ATX12V 電源接頭連接起來

請將電源供應器的 ATX 電源接頭確實地壓入主機板上的 ATX12V 電源接頭，並確定連接妥當。

BIOS 的設定

當您將所的硬體安裝完畢以後，就可以開啟電腦的電源並進入BIOS 的選項。如您想要瞭解相關

且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會詳盡的說明。

User’s Manual

4 速いインストールガイド

速いインストールガイド

このマザーボードの詳細については、ユーザーズマニュアルの完全版を参照してくださいこの

クイックインストールガイドは、経験あるシステム構築者向けに書かれました今回始めてコン

ピュータシステムをセットアップする方は、まず完全版のマニュアルをお読みになるか、専門技

術者に連絡してコンピュータシステムのセットアップを行うようお勧めします（完全なユーザ

ーズマニュアルはこのマザーボードに付属するドライバとユーティリティ CD を検索して入手

できます）

CPU ヒートシンクとファンアセンブリの取り付け

このマザーボードは ZIF (ゼロインサーションフ

ォース) Socket 478 を提供して Intel®Pentium®4

CPU をインストールしますお買い上げになった

CPU には、ヒートシンクと冷却ファンのキットが

付属しています付属していない場合、Pentium®4

Socket 478 向けに特別に設計されたキットをお求

めください

1. マザーボードに 478 ピン ZIF ソケットが見つ

かったら、リテンションモジュールをマザー

ボードに固定します

注意：Pentium®4 マザーボードの用に特別に設計

されたシャーシをご使用の場合、金属製スタッド

やスペーサーがすでにシャーシに取り付けられ

ていれば、その場所に注意してください金属製

スタッドやスペーサーが PCB の印刷回路線や部

品に接触しないように用心してください

2. ソケットから CPU のソケットレバーを横に、

それから 90 度上に引っ張ります CPU を正

しい方向に差し込みます CPU は一方向にし

かフィットしないため、CPU を差し込む際に

余分な力をかけないでください CPU を押さ

えながらソケットレバーを閉めます

3. ヒートシンクを CPU にすっぽりかぶせます

4. ファンとリテンションメカニズムアセンブリ

をヒートシンクの上に置きますファンとリ

テンションメカニズムアセンブリの各サイド

のリテンションロックが、4つともリテンシ

ョンホールにはめ込まれていることを確認し

てください

5. ファンとリテンションメカニズムアセンブリ

の両側にあるリテンションロックを押し下げ

て、リテンションモジュール台にしっかり固定します

6. これでファンとリテンションメカニズムアセンブリとリテンションモジュール台の各サイ

ドが、内部のヒートシンクにしっかり固定されました

IS-10 / IS-11 / IS-12

速いインストールガイド 5

注意：正しいバス周波数と倍数をプロセッサ用に設定するのを忘れないでください

マザーボードをシャーシに取り付ける

マザーボードにプロセッサを取り付けた後、シャーシにマザーボードを固定することができるよ

うになりますまず、シャーシにマザーボードを固定する必要がありますほとんどのコンピュ

ータシャーシには、多くの取り付け穴の付いた台が付属しており、それを使用することでマザー

ボードをしっかり取り付けたり、同時にショートを避けることができますシャーシに付属する

飾りボタンかスペーサーを使用してマザーボードを固定します

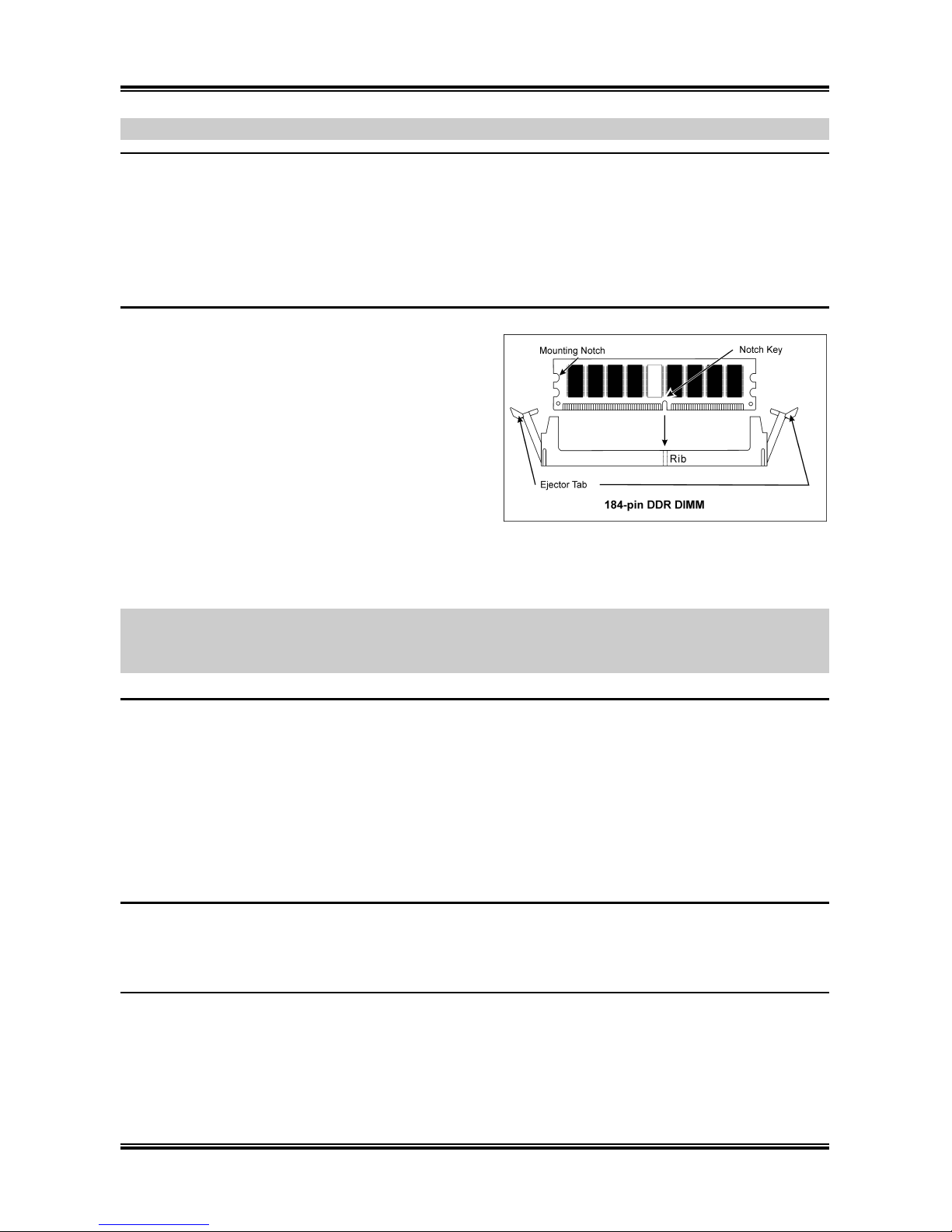

RAM モジュールの取り付け

1. ボードの DIMM スロットを探します

2. DIMM モジュールの 2つのエッジがそのコネ

クタに触れないように、注意して持ちます

3. モジュールのノッチキーをスロットのリブに

合わせます

4. モジュールをスロットにしっかり押し込むと、

スロットの両側にあるイジェクタタブが取り

付けノッチにかちっと音を立てて自動的には

め込まれます DIMM モジュールに余分な力をかけないでください DIMM モジュールは一

方向にしかフィットしません

5. DIMM モジュールは、スロットの 2つのイジェクタタブを外側に同時に引っ張ると外れます

注意：静電気はコンピュータやオプションのボードの電気コンポーネントを損傷させることがあ

りますこれらの手順を開始する前に、アースされた金属物体に軽く触れて静電気を必ず放電し

てください

コクタ、ヘッダ、スイッチおよびアダプタ

コンピュータのケース内部には、複数のケーブルやプラグを接続できますこれらのケーブルや

プラグは、通常マザーボードにあるコネクタに 1つずつ接続されますケーブルの接続方向には

十分な注意を払い、また必要に応じ、コネクタの第 1ピンの位置にも注目する必要があります

SCSI アダプタ、AGP アダプタのような特殊なニーズ向けには、それに対応したアダプタを取り

付けてくださいアダプタをマザーボードのスロットに取り付けたら、ネジでシャーシの背面パ

ネルに固定してください

詳細については、ユーザーズマニュアルの完全版を参照してください

電源コクタを ATX12V 電源コクタに差し込む

電源装置から出ている電源ブロックコネクタをこの ATX12V 電源に接続しますコネクタが十

分奥まで装着されていることをご確認ください

BIOS のセットアップ

ハードウェアの取り付けが完了したら、コンピュータの電源をオンにし、BIOS Setup アイテム

に移動して、プロセッサのパラメータをセットアップします詳細については、ユーザーズマニ

ュアルの完全版を参照してください

User’s Manual

6 Schneller Installation Führer

Schneller Installation Führer

Beziehen Sie sich bitte für detaillierte Informationen über diese Hauptplatine auf die vollständige Version

des Benutzerbuchs. Diese Schnellinstallationsanleitung ist für erfahrene Systemaufbauer gedacht. Ist es

Ihr erster Versuch ein Computersystem aufzubauen, dann empfehlen wir Ihnen zuerst das vollständige

Benutzerhandbuch zu lesen oder einen Techniker zum Aufbauen des Systems zu Hilfe zu holen. (Ein

komplettes Handbuch finden Sie auf der CD mit den Treibern und Hilfsprogrammen, die diesem

Motherboard beiliegt.)

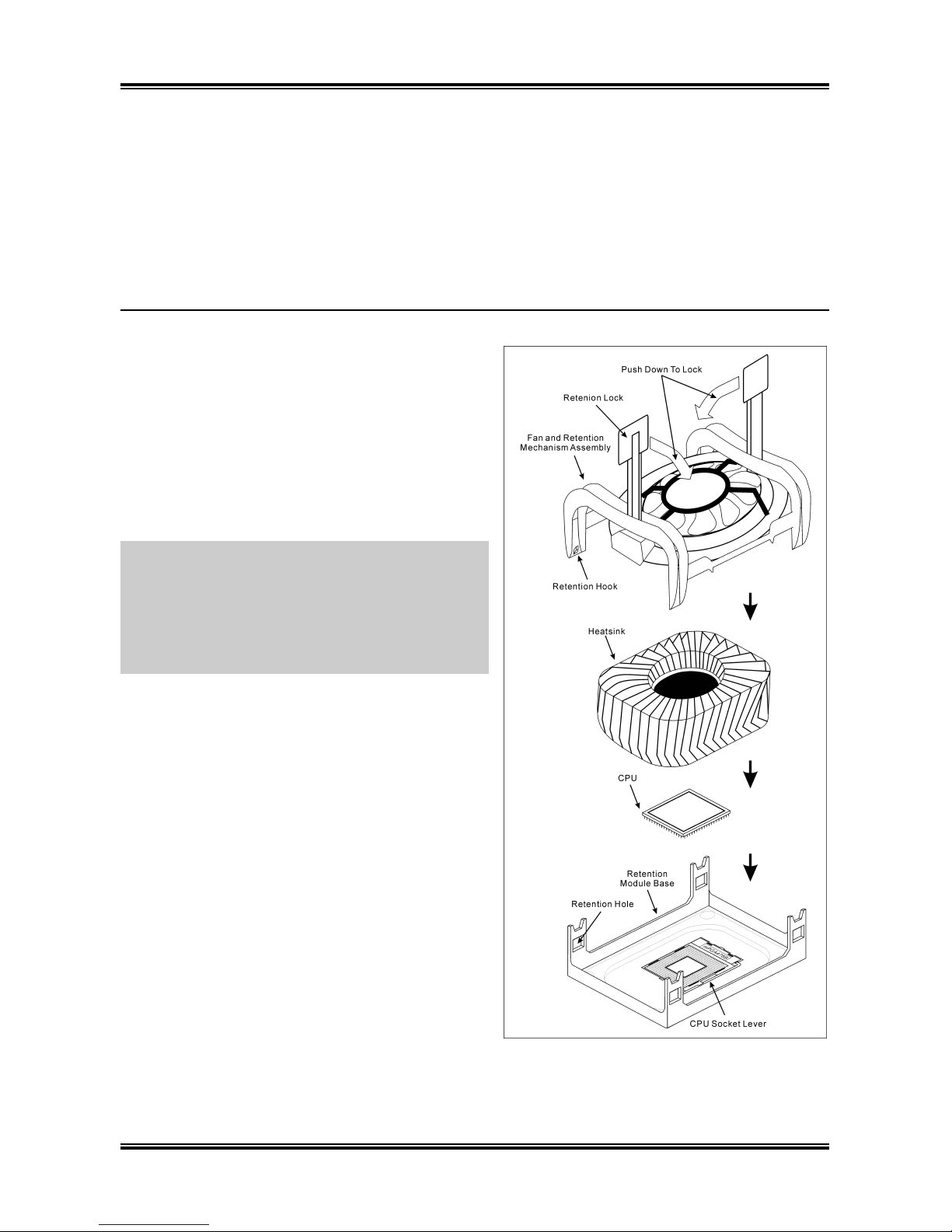

Installation von CPU-Kühlblech & Lüftereinheit

Dieses Motherboard verfügt über einen ZIF (Zero

Insertion Force) Sockel 478 zur Installation eines

Intel®Pentium®4 CPU. Ihre CPU sollte über ein

Kühlblech und einen Lüfter verfügen. Wenn dies nicht

der Fall ist, kaufen Sie bitte diese Teile speziell für

den Pentium®4 Sockel 478.

1. Finden Sie den 478-polige ZIF-Sockel auf dem

Motherboard. Befestigen Sie die Basis des

Haltemoduls auf dem Motherboard.

Achtung: Wenn Sie ein speziell für den Pentium®4

konstruiertes Gehäuse verwenden, achten Sie bitte auf

die Lage der Metallbolzen bzw. Abstandhalter, wenn

sie schon im Gehäuse installiert sind. Achten Sie

darauf, dass kein Kontakt zwischen Metallbolzen bzw.

Abstandhalter und den gedruckten Schaltkreisen bzw.

leitfähigen Teilen auf dem PCB entsteht.

2. Ziehen Sie den Hebel des Prozessorsockels

seitwärts vom Sockel und dann im 90

Grad-Winkel nach oben. Setzen Sie den Prozessor

mit der korrekten Ausrichtung hinein. Wenden

Sie keine Gewalt beim Einsetzen des Prozessors

ein; er passt nur in eine Ausrichtung hinein.

Drücken Sie den Sockelhebel wieder herunter,

während Sie den Prozessor heruntergedrückt

halten.

3. Setzen Sie das Kühlblech mit der Oberseite nach

unten auf den Prozessor, bis es den Prozessor

völlig abdeckt.

4. Setzen Sie die Kühlblechabdeckung und die

Haltemechanismus-Einheit auf das Kühlblech.

Vergewissern Sie sich, dass alle vier

Halteklammern zu jeder Seite der Abdeckung in

die Haltelöcher greifen.

5. Drücken Sie den Halteclip auf beiden Seiten von

Lüfter und Haltemechanismuseinheit nieder, bis er in die Basis des Haltemoduls einschnappt.

6. Lüfter und Haltemechanismus-Einheit und die Basis des Haltemoduls sollten nun fest miteinander

verriegelt sein und das Kühlblech sich in ihrem Innern befinden..

IS-10 / IS-11 / IS-12

Ce manuel convient aux modèles suivants

Table des matières

Manuels Carte mère populaires d'autres marques

DFI

DFI SD170 Manuel utilisateur

ASROCK

ASROCK ROMED8-2T Manuel utilisateur

Asus

Asus P2L97A Manuel utilisateur

Winmate

Winmate IC70 Manuel utilisateur

Asus

Asus MES-B Manuel utilisateur

Grantech

Grantech SYS8F377VGGA-3OMN Manuel utilisateur

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Manuel utilisateur

Gigabyte

Gigabyte GA-9IVDT Manuel utilisateur

Texas Instruments

Texas Instruments ADS8372EVM Manuel utilisateur

Commell

Commell MS-C73 Manuel utilisateur

IBT Technologies

IBT Technologies MB860 Manuel utilisateur

Nvidia

Nvidia TEGRA DG-04927-001_V01 Manuel utilisateur

Biostar

Biostar M7VIT Bravo Instructions d'utilisation et d'installation

Intel

Intel D33217CK Manuel utilisateur

Asus

Asus F1A55-M LX PLUS R2.0 Manuel utilisateur

EPC

EPC EPC9147C Manuel utilisateur

Asus

Asus EX-B760M-V5 D4 Manuel utilisateur

EPOX

EPOX MU-8KHA0010 Manuel utilisateur
