ABB Powernet EIB 6972 AG-102-500 Manuel utilisateur

ABB Powernet EIB

Jalousie-/Serienaktor

6972 AG-102-500

für Aufputzmontage

Betriebsanleitung

Nur für autorisiertes Elektrofachpersonal mit EIB-Ausbildung

73 - 1 - 6430

28701

Lieferumfang

Bei der Auslieferung ab Werk sind folgende Komponenten enthalten:

- Betriebsanleitung

- Gehäuse mit Jalousie-/Serienaktor

- Schraub-/Steck-Klemmen

- 2 Klemmen 5-fach (grün)

- 2 Klemmen 4-fach (grün)

- 1 Klemmen 3-fach (grün)

- 2 Leitungseinführungen (geschlossen)

- 1 Leitungseinführung (offen)

X 2

X 6

X 3

X 4

X 7X 8

X 5

X 1

654321 7

X 9

Fig. 1

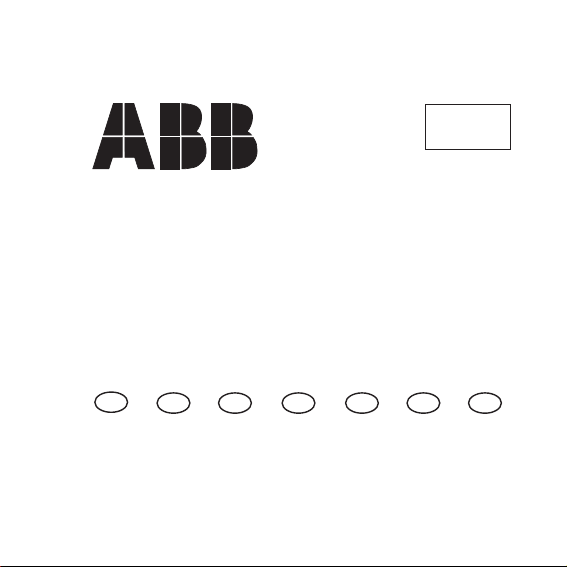

Geräteansicht

X 1 = Klemme Ausgang 1 X 2 = Klemme Ausgang 2

X 3 = Eingangsklemme X 4 = Netzüberkopplung

X 5 = Klemme für Tastereingang X 6 = Klemme für Phasenwahl

X 7 = Phasenwahl für Ausgang 2(X2) X 8 = Phasenwahl für Ausgang 1 (X1)

X 9 = Phasenwahl des Powernet EIB-Pfades

ACHTUNG

Die Schraub-/Steckklemmen X1 - X5 dürfen nicht unter Spannung gesteckt

oder gezogen werden. Nicht benutzte Steckklemmen müssen aufgesteckt

werden (Berührungsschutz).

Fig. 2

Beispiel einer Beschaltung als Jalousieaktor

X 2

X 6

X 3

X 4

X 7X 8

X 5

X 9

X 1

654321 7

Drahtbrücken:

X 7 = schwarz

X 8 = braun

X 9 = weiß

Taster z.B.

1 x 2020/4 US

Eingang

Fig. 3

Beispiel einer Beschaltung als Schaltaktor

X 2

X 6

X 3

X 4

X 5

X 9

54321 7

X 1

X 7X 8

Drahtbrücken:

X 7 = schwarz

X 8 = braun

X 9 = weiß

Taster z.B.

2 x 2020 US

Eingang

Fig. 4

Interne Verknüpfungen

X 2

X 6

X 3

X 4

X 7X 8

X 9

X 1

L’

L’’

L’

L’’

L’

X 5

L21

NAUFAB NAUFAB

Wichtige Hinweise

ACHTUNG

Arbeiten am 230 V - Netz dürfen nur von geschultem Elektro-Fachpersonal

ausgeführt werden.

Es sind die gültigen Richtlinien nach DIN-VDE sowie des EIB-Handbuches

des ZVEI/ZVEH einzuhalten.

Die jeweils gültigen Sicherheitsbestimmungen (z.B. Unfallverhü-

tungsvorschriften, „Gesetz über technische Arbeitsmittel“) sind

auch im Umgang mit angeschlossenen Betriebsmitteln und Anla-

gen einzuhalten. Bei der Planung und Errichtung von elektrischen

Anlagen sind die einschlägigen Normen, Richtlinien, Vorschriften

und Bestimmungen des Landes zu beachten, in dem die Anlage

installiert und betrieben werden soll.

Beachten Sie unbedingt, ob diese Normen und Bestim-

mungen einen Mehrphasenbetrieb zulassen. Wird ein Mehr-

phasenbetrieb zugelassen, so müssen Sie bei einer derar-

tigen Installation eine allpolige Abschaltung aller Last-

und Steuerleitungen vornehmen,

da Lebensgefahr besteht.

Für die Planung und Projektierung der ABB Powernet EIB-Geräte in einer ABB

Powernet EIB-Anlage stehen detaillierte Beschreibungen der Anwendungspro-

gramme und Unterlagen zur Planungsunterstützung zur Verfügung. Sie können

diese Unterlagen von ABB beziehen.

Die Herstellerdatenbank von ABB wird laufend ergänzt; sie enthält die neusten

Applikationen. Die dazugehörigen Beschreibungen entnehmen Sie dem Techni-

schen Handbuch. Sollten Ihnen die Datenbank und/oder das Technische Hand-

buch fehlen, so können Sie beides kostenlos anfordern.

Die Geräteprogrammierung erfolgt mit der ETS 2 ab Version 1.1 und höher

Wichtige Hinweise

oder mit Power-Project (min. Vers. 3.0).

Bei Beschaltung des Jalousie-/Serienaktors 6972 AG-102-500 (im folgenden

Aktor 6972 AG-102-500) mit Leuchtstofflampen sind die Angaben des Leuchten-

/EVG-Herstellers bzgl. Einschaltstrom und Leistungsfaktor zu beachten.

DerPowernetEIBAnschlußkannauchaufeineranderenPhasealsdieSpannungs-

versorgung des Aktors 6972 AG-102-500 liegen, dabei muß bei Arbeiten an

der Anlage auf allpoliges Abschalten geachtet werden.

ACHTUNG

Der Tastereingang muß die gleiche Phase wie die Spannungsversorgung

des Gerätes haben.

Die maximale Länge der Tasterleitung darf 100 m nicht überschreiten.

Verwenden Sie bitte ausschließlich Taster ohne kontaktparallele Beleuch-

tung.

Um Störungen durch Brummspannung zu vermeiden, ist die geschaltete

Leitung getrennt von der Tasterleitung zu verlegen.

Einsatzgebiete/Funktionsweise

Das ABB PowernetEIB Gerätesystem ist ähnlich dem ABB i-bus®EIB aufgebaut;

die Signalübertragung erfolgt hierbei jedoch anstelle der 2-adrigen Busleitung

über das 230 V - Netz.

Funktion als Jalousieaktor

Mit dem Aktor 6972 AG-102-500 ist es möglich, zwei Jalousiemotoren gleichzei-

tig zu steuern. AUF- und AB-Fahren und Lamellenverstellung von Jalousien, etc.

sind zusätzlich über konventionelle Jalousietaster (z.B. 2020/4 US) möglich.

Mittels z.B. ABB Windwächter ist weiterhin eine separate Verriegelung (Not-

AUF-Position bei Sturm) realisierbar.

Funktion als Serienaktor

Der Aktor 6972 AG-102-500 kann zwei voneinander unabhängige Verbraucher-

gruppen schalten (siehe auch „Technische Daten“).

Über die ETS oder Power-Project sind weitere Funktionen parametrierbar:

- einstellbare Treppenlichtfunktion

- logische Verknüpfungen (UND/ODER)

- einstellbare Schaltverzögerungen

HINWEISE

Die Gerätewahl (Jalousie - oder Serienaktor) erfolgt softwareseitig.

Über konventionelle Taster ist eine Vor-Ort-Bedienung möglich.

Technische Daten

Stromversorgung:

Nennspannung: 230 V ~ ±10% , 50 Hz

Stromaufnahme: ≤20 mA

Schaltstrom:

Jalousieaktorbetrieb: max. 5 A, cos ϕ = 0,5

Serienaktorbetrieb: max. 2 x 10 A, cos ϕ = 0,5 (bei Mehrphasenbetrieb)

max. 10 A, cos ϕ = 0,5 (bei Einphasenbetrieb)

Taster:

Max. Leitungslänge: je Tastereingang 100 m

Tasteranzahl (unbeleuchtet): unbegrenzt

Tastereingang: 230 V ~ ±10% , 50 Hz

Anschlüsse (siehe Fig. 1):

- ABB Powernet EIB: Phasenwahl mittels 7-poliger Steckklemme

- Tastereingang: 3-polige Schraub-/Steckklemme

- Netzeingang: 5-polige Schraub-/Steckklemme

- Netzüberkupplung: 5-polige Schraub-/Steckklemme

- Schaltausgänge: 2 x 4-polige Schraub-/Steckklemme

Phasenwahl mittels 7-poliger Steckklemme

- Klemmenbelastung: max. 10 A bezüglich aller N- und L-Klemmen

Allgemeines:

Betriebstemperatur: - 5 bis + 45 °C

Lagerung und Transport: - 20 bis + 70 °C

Schutzart: IP 54 nach EN 60529

Maße (H x B x T): 105 x 150 x 50 mm

Gewicht: 0,4 kg
