A.E.B. 907101003 Guide d'installation
Manuale Istruzioni di Montaggio
Assembly Instruction Manual
Manuel Instructions de Montage
Emulatore di livello benzina
Gasoline Gauge emulator
Emulador de nivel gasolina
Cod. 907101003
Indice - Index - Table
ITALIANO
-Avvertenze generali........................................................ 3
-Principio di funzionamento............................................... 4
-Vetture consigliate per l’installazione ................................ 4
-Schemi di montaggio ...................................................... 5
ENGLISH
-General warnings ........................................................... 6
-Principle functioning ....................................................... 7
-Vehicles reccomended for installation of this unit................ 7
-Installation Diagram ....................................................... 8
ESPANOL
-Advertencias generales ................................................... 9
-Principio de funcionamiento ........................................... 10
-Coches aconsejados para la instalación ........................... 10
-Esquemas de montaje ...................................................11
3 - 12 195310008 Rev. 230710-0

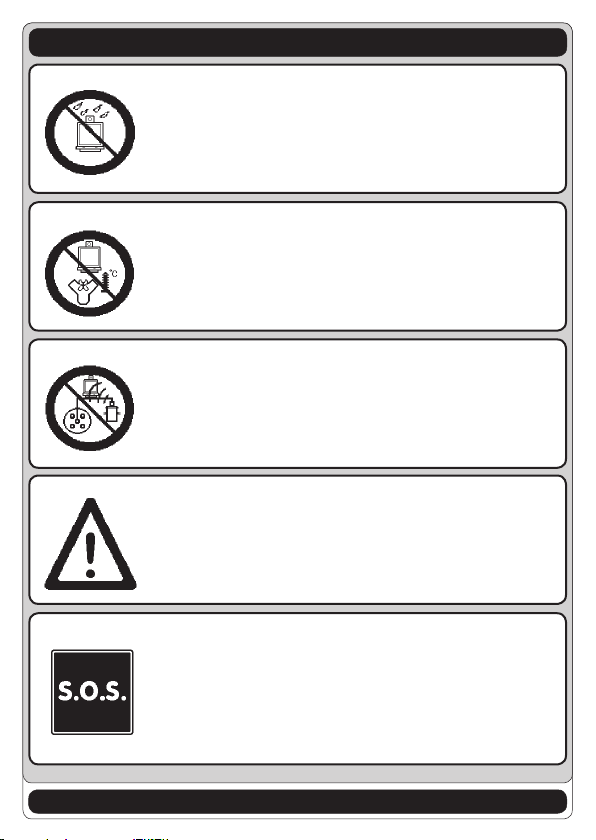

Installare in posizione verticale lontano da possibili
inltrazioni d’acqua.
Installare lontano da eccessive fonti di calore (es.
collettori di scarico).
Installare lontano dalla bobina di accensione e
passare il cablaggio lontano dai cavi dell’alta
tensione.
Realizzare delle buone connessioni elettriche
evitando l’uso dei “rubacorrente”.
Si tenga presente che la migliore connessione
è la saldatura debitamente isolata.
Non aprire per nessun motivo la scatola del-
l’Emulatore, soprattutto con il motore in moto o
il quadro inserito.
L’A.E.B. declina ogni responsabilità per danni
a cose e persone derivati dalla manomissione
del proprio dispositivo da parte di personale
non autorizzato.
Italiano
Avvertenze generali
4 - 12
195310008 Rev. 230710-0 Italiano
Vetture consigliate per l'installazione
Su questi tipi di vetture (Vedere elenco sottostante), durante il
funzionamento a GAS, la centralina di iniezione BENZINA potrebbe
andare in errore non leggendo una variazione del livello carburante.
Ciò potrebbe causare una errata indicazione del livello carburante
presente nel serbatoio.
L'installazione dell'Emulatore 907101003, risolve questo incon-
veniente facendo percepire alla centralina BENZINA una minima
variazione del livello carburante nel serbatoio ed evitando così la
rilevazione di un errore.
Allo spegnimento della vettura, l'Emulatore ripristina il corretto
livello del carburante che alla successiva accensione risulterà per-
tanto esatto.
Il certicato di garanzia del prodotto è disponibile sul
sito internet AEB (www.aeb.it) nella sezione prodotti/
emulatori/907101003.
- VOLVO V70 FLEX-FUEL 2.5 (Anno 2009)
Principio di funzionamento
5 - 12
195310008 Rev. 230710-0
AB
A
B
1 2 4 5 63
Schema di montaggio
Italiano
MASSA
NERO
VERDE
GIALLO/ARANCIO
GIALLO/VIOLA
PIN 3
PIN 19
BLU
+12 VOLT
SOTTO CHIAVE
GIALLO
FILI
LATO POMPA
6 - 12 195310008 Rev. 230710-0
Install in an upright position far from any possible
inltration of water.
Install far from any sources of excessive heat (eg.
exhaust manifold).
Install far from the ignition coil and pass the wiring
far from the high voltage cables.
Make good electrical connections without using a
“current tap”.
Bear in mind that the best connection is duly
insulated welding.
Never open the processor box for any reason
whatsoever, especially with the engine running or
the panel switched on.
A.E.B. disclaims all liability for any damage or
injury deriving from unauthorized personnel
tampering with its device.
English
General warnings
7 - 12
195310008 Rev. 230710-0 English
Vehicles recommended for installation of this unit
Principle functioning
- VOLVO V70 FLEX-FUEL 2.5 (Year 2009)
On these kinds of vehicles (see the below list), while running on GAS,
the ECU petrol injection could present an error that is not reading
a variation of the fuel level. This could cause a wrong indication of
the fuel level presented in the tank.
The installation of the emulator 907101003 solves this malfunction
doing perciving to the PETROL ECU a minimum variation of the fuel le-
vel in the tank and avoiding, in this way, the rilevation of an error.
When the vehicle switches off, the emulator resets the correct fuel
level which will result correct at the following ignition.
The warranty certicate is available on the website
AEB (www.aeb.it) in the products section/emula-
tors/907101003.
8 - 12
195310008 Rev. 230710-0
Installation Diagram
English
AB
A
B
1 2 4 5 63
GROUND
BLACK
GREEN
YELLOW/ORANGE
YELLOW/VIOLET
PIN 3
PIN 19
BLUE
+12 VOLTS
SWITCHED BY
THE IGNITION
KEY
SIDE PUMP
WIRES
YELLOW
9 - 12 195310008 Rev. 230710-0
Instalar en posición vertical lejos de posibles
inltraciones de agua.
Instalar lejos de excesivas fuentes de calor (por ej.
colectores de vaciado).
Instalar lejos de la bobina de encendido y pasar el
cableado lejos de los cables de alta tensión.
Realizar buenas conexiones eléctricas evitando el
uso del “robacorriente”.
Hay que tener en cuenta que la mejor conexión
es la soldadura debidamente aislada.
No abrir por ningún motivo la caja del Emulador,
sobre todo con el motor en marcha o el cuadro
conectado.
A.E.B. declina toda responsabilidad por
daños a personas o cosas derivados de la
manipulación del dispositivo por parte de
personal no autorizado.
Español
Advertencias generales
10 - 12
195310008 Rev. 230710-0 Español
Coches aconsejados para la instalación
Principio de funcionamiento
- VOLVO V70 FLEX-FUEL 2.5 (Año 2009)
En este tipo de vehículos (ver la lista a continuación), durante el
funcionamiento a GAS, la central de inyección de NAFTA podría re-
gistrar un error al no leer una variación en el nivel de combustible.
Esto podría causar una indicación errada del nivel de combustible
en el tanque.
La instalación del Emulador 907101003, resuelve este inconveniente
haciendo percibir a la central de GASOLINA una minima variación
en el nivel de combustible del tanque y evitando así el registro de
un error.
Al apagar el vehículo, el Emulador actualiza el correcto nivel del
combustible de manera tal que en el próximo encendido resulte una
indicación exacta.
El certicado de garantía está disponible en la página
web AEB (www.aeb.it) en los productos section/emu-
ladores/907101003
