1 Einführung

Der ADSL-Router Prestige 650HW ist die ideale Lösung für kleine Netzwerke, die sich über ADSL

mit dem Internet verbinden. Zu seinen wichtigsten Eigenschaften gehören Wireless LAN, NAT

(Netzwerk-Adressumsetzung), Fernverwaltung und UPnP. Im Benutzerhandbuch finden Sie weitere

Details zu allen Funktionen, die der Prestige unterstützt.

Um fortzufahren sollten Sie bereits ein Internet-Benutzerkonto besitzen und folgende Informationen

bereithalten.

INTERNET-BENUTZERKONTO

WAN-IP-Adresse Ihres Gerätes (falls Sie eine erhalten haben): __________________

IP-Adresse des DNS-Servers (falls zutreffend): Erster __________________, Zweiter _________________

VPI (Virtual Path Identifier) - Kennung des virtuellen Pfades: ____________

VCI (Virtual Channel Identifier) - Kennung des virtuellen Kanals ____________

Prestige 650HW

INTERNET-BENUTZERKONTO

Multiplexing (VC-based/LLC-based): VC LLC

Encapsulation:

 RFC 1483

 ENET ENCAP Gateway-IP-Adresse für Ethernet-Encapsulation: ____________________

 PPPoA Benutzername: ____________ Kennwort: ____________

 PPPoE Dienstname: ____________

Benutzername: ____________ Kennwort: ____________

2 Hardware

2.1 Anschlüsse der Rückseite

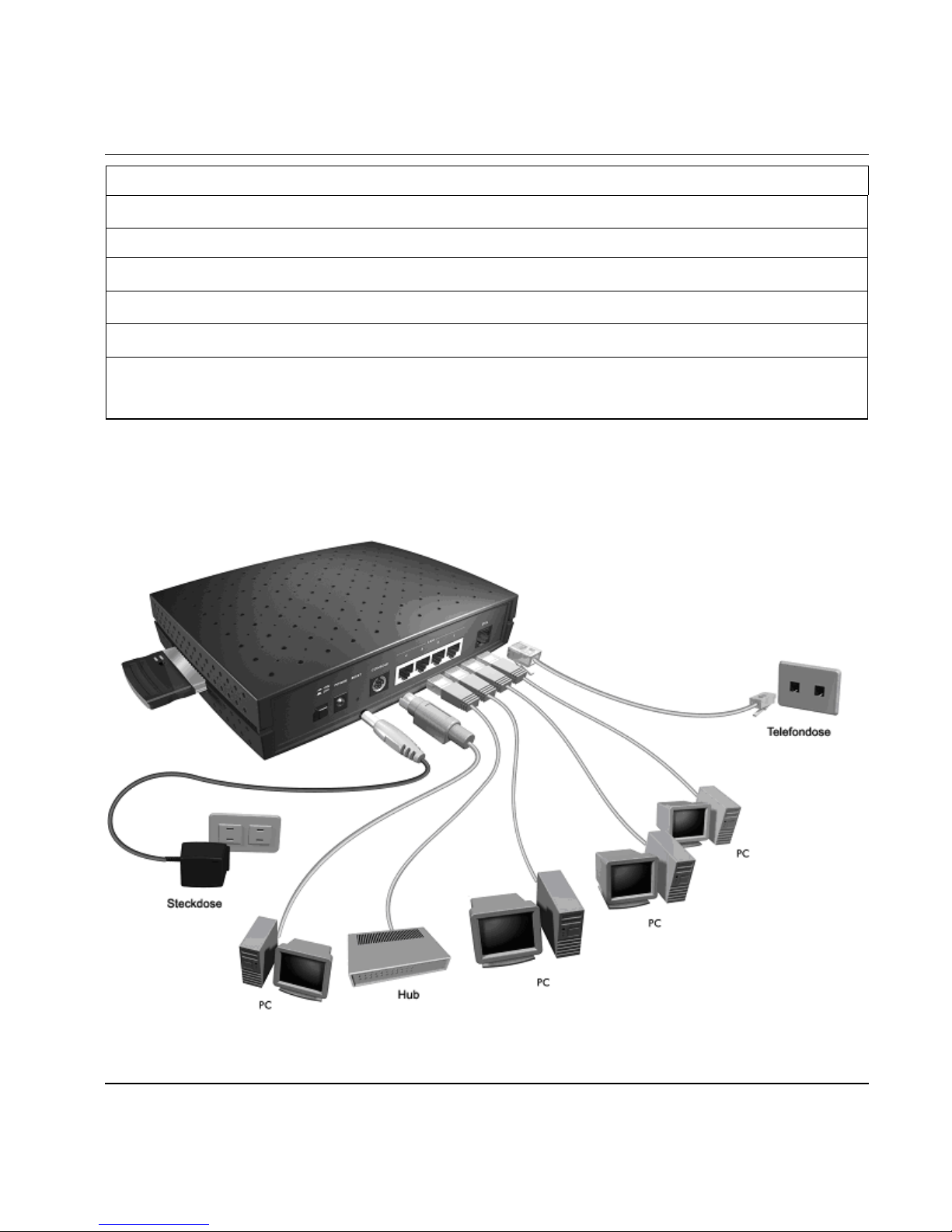

Abbildung 1 Hardwareanschlüsse des Prestige

Prestige 650HW

Tabelle 1 Beschreibung der rückseitigen Anschlüsse

BEZEICHNUNG BESCHREIBUNG

1. DSL Verbinden Sie diesen Anschluss mit Ihrem Telefonanschluss (verwenden Sie dazu das

mitgelieferte Telefonkabel).

2. LAN 1..4 Verbinden Sie diesen Anschluss mit einem Computer bzw. einem externen Hub. Verwenden

Sie dazu ein Ethernet-Kabel.

3. POWER Verbinden Sie diesen Anschluss mit dem mitgelieferten Netzteil und einer geeigneten

Steckdose (siehe auch das Benutzerhandbuch).

Nachdem Sie die Kabelverbindungen hergestellt haben, verbinden Sie das Netzkabel mit dem Stromnetz und

betätigen den Ein-Ausschalter, um das Gerät einzuschalten.

Die PWR-LED leuchtet auf. Das Gerät führt einen Selbsttest durch (die SYS-LED blinkt). Sobald die LED stetig

leuchtet, ist der Test erfolgreich durchlaufen. Haben Sie ein Gerät korrekt mit einem der Netzwerkanschlüsse

verbunden, leuchtet die entsprechende LAN-LED auf.

CONSOLE Verbinden Sie diesen Anschluss mit dem seriellen (COM) Anschluss Ihres Computers.

Verwenden Sie dazu das Konsolkabel (das Ende mit dem dickeren RS-232-Stecker).

Dieses Kabel ist optional erhältlich.

RESET Sie müssen diese Taste nur betätigen, wenn Sie das Kennwort Ihres Prestige vergessen

haben. Dadurch werden die werksseitigen Standardeinstellungen wiederhergestellt

(Kennwort 1234, LAN-IP-Adresse 192.168.1.1 usw.). Siehe auch das Benutzerhandbuch.

2.2 PCMCIA-Karte für drahtloses LAN einsetzen

Um in den Genuss der optionalen Funktionalität für drahtlose Netzwerke zu kommen, benötigen Sie

eine PCMCIA-Karte für drahtloses LAN von ZyXEL.

1. Machen Sie den Einschub mit der Bezeichnung Wireless LAN am Prestige ausfindig.

2. Schieben Sie die ZyAIR-Erweiterungskarte für drahtloses LAN in den Einschub hinein. Achten

Sie dabei darauf, dass Sie sie mit den Anschlüssen zuerst und der LED-Anzeige nach oben

zeigend einschieben.

Wenden Sie beim Einschieben keine Gewalt an. Biegen oder verkanten Sie

die Karte nicht.

3. Starten Sie Ihren Prestige neu. Daraufhin sollte die WLAN-Anzeige aufleuchten.

Prestige 650HW

2.3 Leuchtanzeigen der Vorderseite

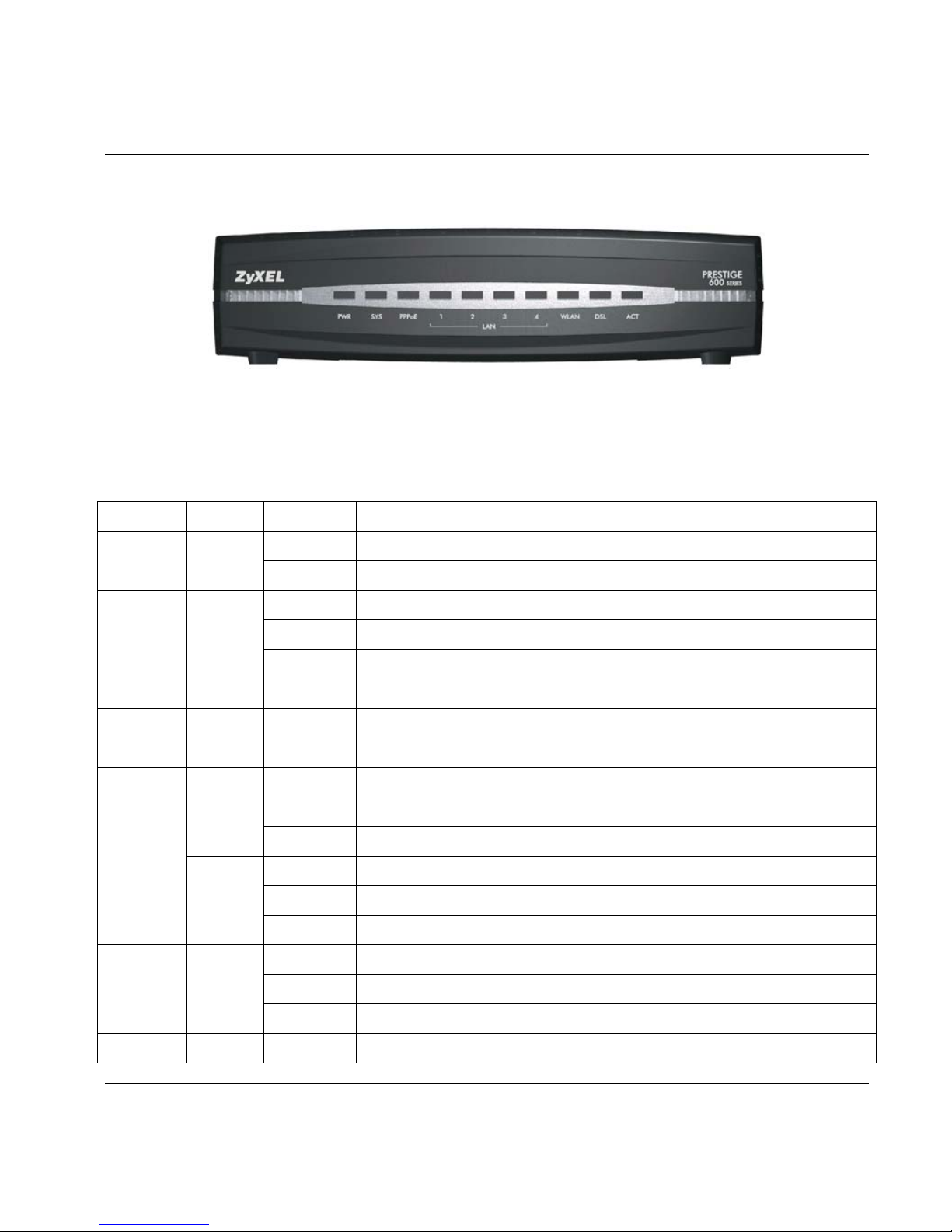

Abbildung 2 Bedienfeld

Eine detaillierte Beschreibung der einzelnen LED-Anzeigen finden Sie in der folgenden Tabelle.

Tabelle 2 LED-Anzeigen der Vorderseite

LED FARBE STATUS BESCHREIBUNG

Ein Das Gerät ist eingeschaltet.PWR Grün

Aus Das Gerät ist ausgeschaltet.

Ein Das Gerät arbeitet einwandfrei.

Blinkt Das System wird neu gestartet.

Grün

Aus Das System ist nicht bereit, oder es ist ein Fehler aufgetreten.

SYS

Rot Ein Die Stromversorgung ist unzureichend.

Ein Es besteht eine Verbindung zum PPPoE-Server.PPPoE Grün

Aus Es besteht keine Verbindung zum PPPoE-Server.

Ein Es besteht eine 10-Mbps-Ethernet-Verbindung.

Blinkt Das Gerät sendet bzw. empfängt Daten.

Grün

Aus Es besteht keine 10-Mbps-Ethernet-Verbindung.

Ein Es besteht eine 100-Mbps-Ethernet-Verbindung.

Blinkt Das Gerät sendet bzw. empfängt Daten.

LAN 1-4

Orange

Aus Es besteht keine 100-Mbps-Ethernet-Verbindung.

Ein Es besteht eine Funkverbindung.

Aus Die Funkverbindung ist nicht bereit oder fehlerhaft.

WLAN Grün

Blinkt Das Gerät sendet bzw. empfängt Daten über das drahtlose Netzwerk.

DSL Grün Ein Es besteht eine Verbindung zu einem DSLAM.

Prestige 650HW

Tabelle 2 LED-Anzeigen der Vorderseite

LED FARBE STATUS BESCHREIBUNG

Blinkt Die DSL-Leitung wird initialisiert.

Aus Es besteht keine DSL-Verbindung.

Blinkt Das Gerät sendet bzw. empfängt Daten.ACT Grün

Aus Das System ist zwar bereit, es werden aber keine Daten gesendet bzw.

empfangen.

3 IP-Adresse Ihres Computers

einstellen

Falls Ihr Computer bereits seine IP-Adresse dynamisch bezieht, können Sie

diesen Abschnitt überspringen. Dies ist die Werkseinstellung bei den

meisten Computern.

Werksseitig ist Prestige so eingerichtet, dass er Ihrem Computer eine IP-Adresse zuordnet. Dieser

Abschnitt beschreibt, wie Sie Ihren Computer einstellen müssen, damit er eine dynamische IP-

Adresse bezieht bzw. wie Sie ihm eine statische IP-Adresse im Bereich 192.168.1.2 bis

192.168.1.254 mit der Subnet-Maske 255.255.255.0 zuordnen. Dies ist erforderlich, damit Ihr

Computer mit dem Prestige kommunizieren kann.

Voraussetzung dafür ist, dass in Ihrem Computer bereits eine Ethernet-Karte und das TCP/IP-

Protokoll installiert sind. Wenn Sie einen Computer mit Windows NT/2000/XP, Macintosh OS 7

oder eine höhere Version verwenden, sollte das TCP/IP-Protokoll bereits installiert sein.

3.1 Windows 2000/NT/XP

1. Für Windows XP: klicken Sie auf Start, Systemsteuerung. Für Windows 2000/NT: klicken Sie auf Start,

Einstellungen, Systemsteuerung.

2. Für Windows XP: klicken Sie auf Netzwerkverbindungen.

Für Windows 2000/NT: klicken Sie auf Netzwerk- und DFÜ-Verbindungen.

3. Klicken Sie mit der rechten Maustaste auf das Symbol LAN-Verbindung und anschließend auf

Eigenschaften.

4. Wählen Sie Internetprotokoll (TCP/IP) (unter Windows XP im Register Allgemein), und klicken Sie auf

Eigenschaften.

Prestige 650HW

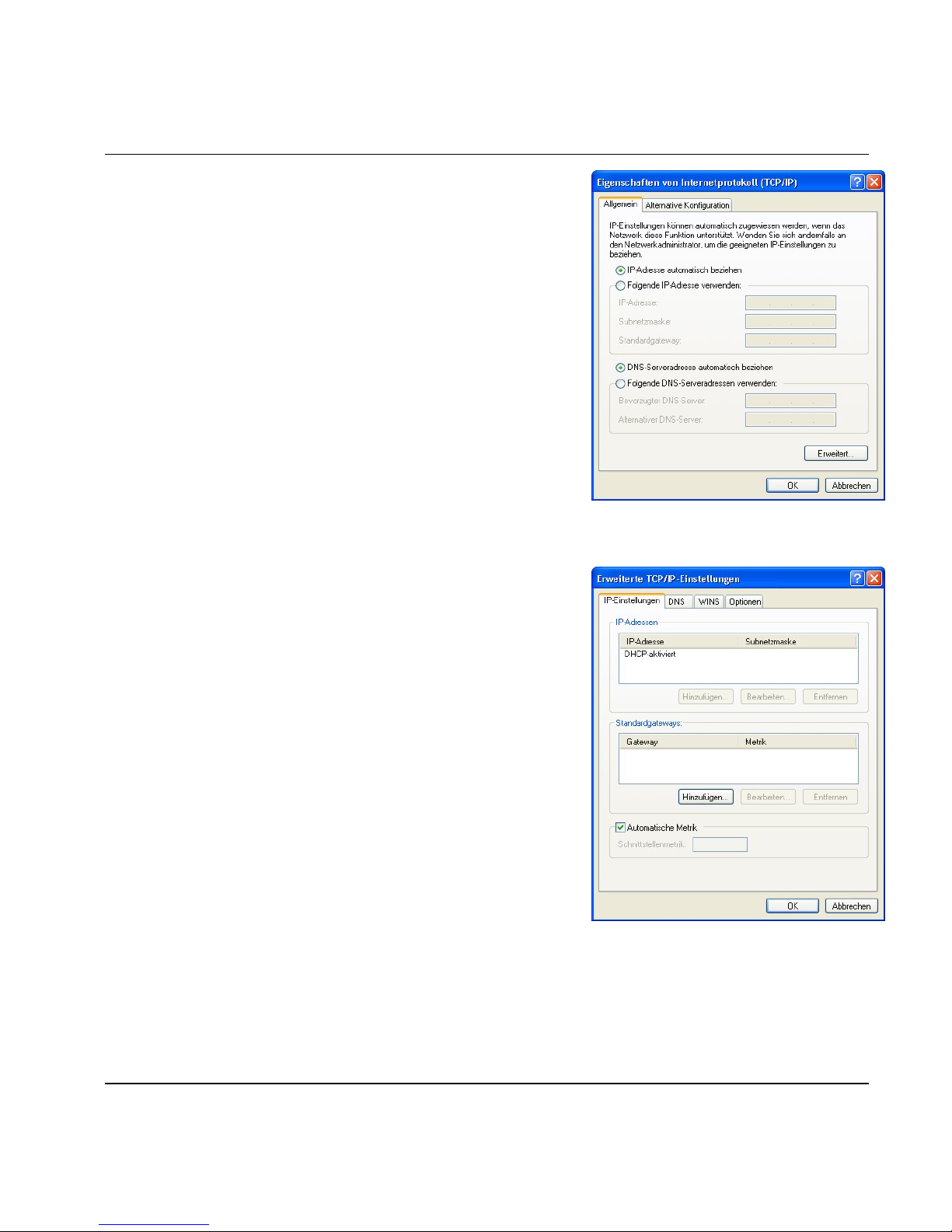

5. Daraufhin erscheint das Dialogfeld Eigenschaften von

Internetprotokoll (TCP/IP) (im Register Allgemein unter

Windows XP).

- Falls Sie eine dynamische IP-Adresse verwenden möchten,

wählen Sie IP-Adresse automatisch beziehen.

Wenn Sie die IP-Adresse(n) des bzw. der DNS-Server

kennen, geben Sie sie in die Felder Bevorzugter DNS-Server

und Alternativer DNS-Server ein.

- Falls Sie eine feste IP-Adresse verwenden möchten, klicken

Sie auf Folgende IP-Adresse verwenden, und füllen Sie die

Felder IP-Adresse (wählen Sie eine im Bereich 192.168.1.2

bis 192.168.1.254 aus), Subnetzmaske (255.255.255.0) und

Standardgateway (192.168.1.1) aus.

Wenn Sie die IP-Adresse(n) des bzw. der DNS-Server

kennen, geben Sie sie in die Felder Bevorzugter DNS-Server

und Alternativer DNS-Server ein.

Falls Sie mehr als zwei DNS-Server verwenden möchten,

klicken Sie auf Erweitert, anschließend auf das Register DNS

und legen mithilfe der Schaltfläche Hinzufügen neue fest.

6. Klicken Sie auf Erweitert. Entfernen Sie alle evtl. im Register

IP-Einstellungen vorhandenen Gateways, und klicken Sie auf

OK, um zum Fenster Eigenschaften von Internetprotokoll

(TCP/IP) zurückzukehren.

7. Klicken Sie auf OK, um die Änderungen zu speichern und das

Dialogfeld TCP/IP-Eigenschaften zu schließen.

8. Klicken Sie auf OK, um das Dialogfeld

Verbindungseigenschaften zu schließen.

Prestige 650HW

3.2 IP-Adresse Ihres Computers prüfen bzw. aktualisieren

1. Klicken Sie in der Task-Leiste auf Start, (Alle) Programme, Zubehör, und wählen Sie

Eingabeaufforderung.

2. Geben Sie unter der Eingabeaufforderung "ipconfig" gefolgt von der Eingabetaste ein, um die IP-

Adresse Ihres Computers zu überprüfen (sie sollte im Adressbereich 192.168.1.2 bis 192.168.1.254 mit

der Subnet-Maske 255.255.255.0 liegen). Anderenfalls kann Ihr PC nicht mit dem Prestige

kommunizieren.

Im Benutzerhandbuch finden Sie weitere Informationen zum Einstellen der IP-Adresse unter

anderen Windows- und Macintosh-Betriebssystemen.

3.3 Verbindung zum Prestige prüfen

1. Klicken Sie in der Task-Leiste auf Start, (Alle)Programme, Zubehör, und wählen Sie

Eingabeaufforderung.

2. Geben Sie unter der Eingabeaufforderung "ping" gefolgt von der IP-Adresse Ihres Prestige (standardmäßig

192.168.1.1) ein.

3. Drücken Sie die Eingabetaste. Es erscheint folgender Bildschirm.

Ihr Computer kann jetzt mit dem Prestige über das Netzwerk kommunizieren.

C:\>ping 192.168.1.1

Pinging 192.168.1.1 with 32 bytes of data:

Reply from 192.168.1.1: bytes=32 time=10ms TTL=254

Reply from 192.168.1.1: bytes=32 time<10ms TTL=254

Ping statistics for 192.168.1.1:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

Minimum = 0ms, Maximum = 10ms, Average = 2ms

Prestige 650HW

4 Prestige einrichten

Dieses Kompakthandbuch erläutert ausschließlich die Verwendung des

Web Configurators. Um Details zu allen weiteren Funktionen des Prestige

und dem SMT-Hilfsprogramm (System Management Terminal) zu erhalten,

siehe das Benutzerhandbuch.

4.1 Prestige über den Web Configurator ansprechen

1. Starten Sie Ihren Web-Browser. Geben Sie die Adresse "192.168.1.1" als Webseitenadresse ein.

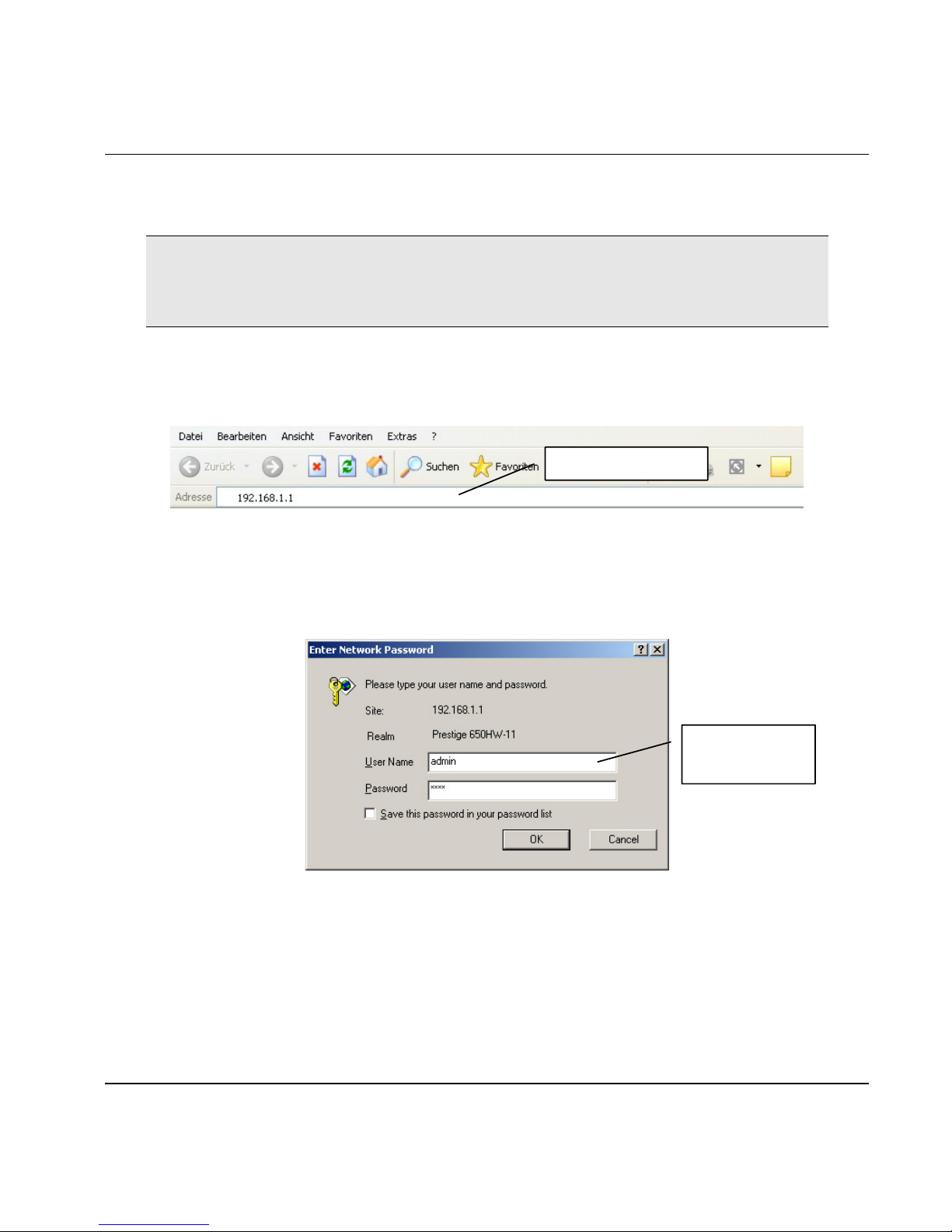

Abbildung 3 LAN-IP-Adresse von Prestige im Internet Explorer eingeben

2. Es erscheint eine Aufforderung, Ihr Netzwerkkennwort einzugeben. Geben Sie Ihren

Benutzernamen (standardmäßig "admin") und Ihr Kennwort (standardmäßig "1234") ein, und

klicken Sie auf OK.

Abbildung 4 Web Configurator: Kennwort-Bildschirm

3. Daraufhin erscheint die Site-Übersicht des Web Configurators.

 Klicken Sie auf Einrichtungsassistent, um sich durch die erstmalige Einrichtung des

Prestige führen zu lassen.

 Die Links unter Erweiterte Einrichtung enthalten die erweiterten Funktionen des

Prestige.

Web site address.

Standard-

Benutzername

Prestige 650HW

 Klicken Sie auf einen Link unter Verwaltung, um Leistungsstatistiken anzuzeigen,

Firmwaredateien hochzuladen und zu sichern sowie Konfigurationsdateien hochzuladen

oder zu sichern.

 Klicken Sie auf Abmelden, wenn Sie Ihre Verwaltungssitzung beenden möchten.

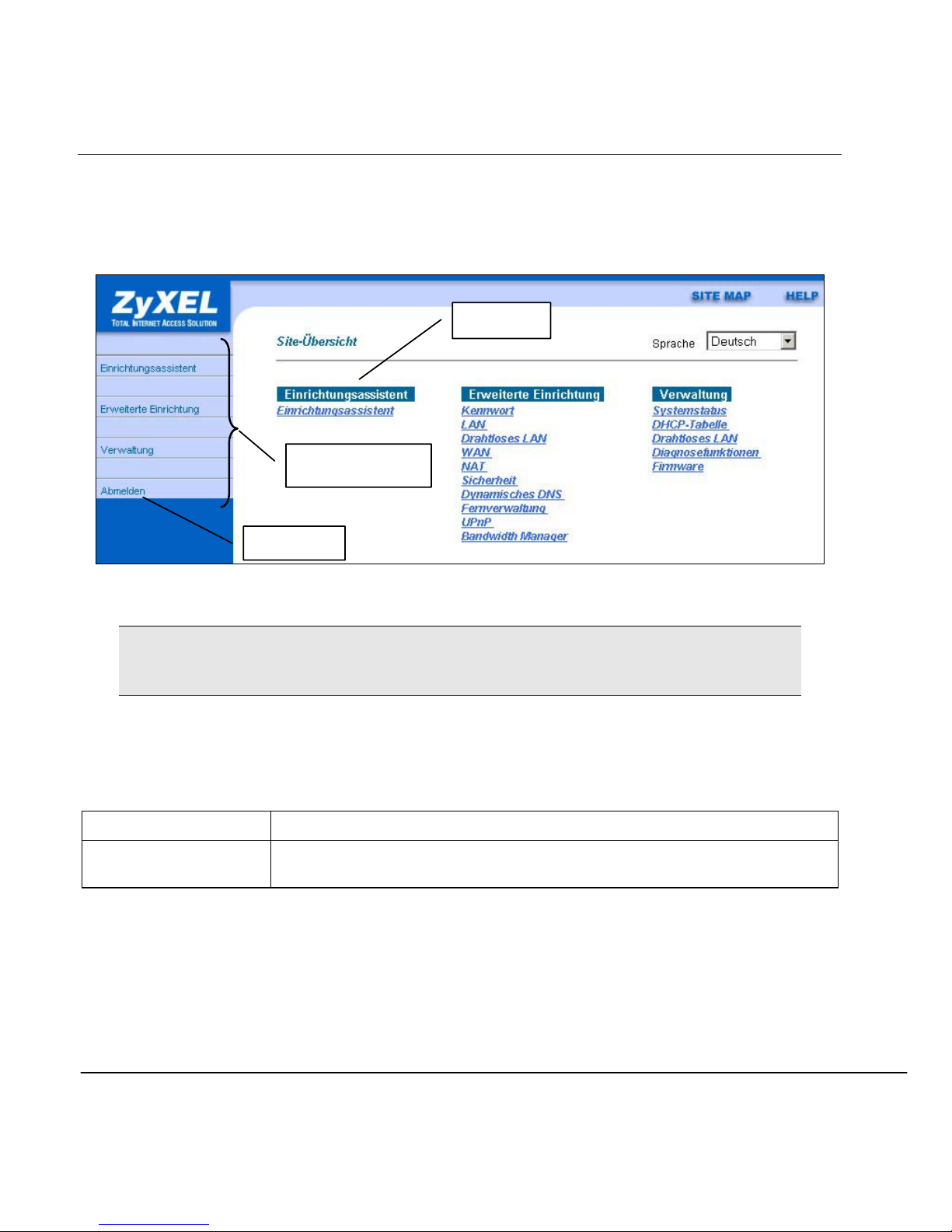

Abbildung 5 Web Configurator: Site-Übersichtsbildschirm

Sie werden automatisch abgemeldet, wenn Sie fünf Minuten lang keine

Eingaben vornehmen. Drücken Sie in diesem Fall die Eingabetaste, um sich

erneut anzumelden.

4.2 Häufig verwendete Befehlsschaltflächen

In der folgenden Tabelle finden Sie eine Übersicht der wichtigsten Befehlsschaltflächen, die Sie im

Web Configurator antreffen werden.

Anwenden Klicken Sie auf Anwenden, um die Änderungen zu speichern.

Zurücksetzen/Abbrechen Klicken Sie auf Zurücksetzen bzw. Abbrechen, um alle Felder dieses

Bildschirms zu löschen und erneut zu definieren.

4.3 Internet-Zugang mithilfe des Assistenten herstellen

Füllen Sie die verschiedenen Bildschirme des Einrichtungsassistenten gemäß der in der Tabelle

Internet-Benutzerkonto enthaltenen Daten aus, um Ihr System für den Internet-Zugang einzurichten.

Möglicherweise hat Ihr Internet-Provider bereits einige dieser Felder im Voraus für Sie ausgefüllt.

1. Klicken Sie in der Site-Übersicht auf Einrichtungsassistent, um den ersten Bildschirm des

Assistenten anzuzeigen.

ssistent

Navigationsleiste

Abmelden

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels ZyXEL Communications Routeur réseau

ZyXEL Communications

ZyXEL Communications NBG6716 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications NBG4604 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications VES-1012 - Manuel

ZyXEL Communications

ZyXEL Communications NBG6616 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications P-336M Manuel utilisateur

ZyXEL Communications

ZyXEL Communications P-1100 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications ZyWALL Series Manuel utilisateur

ZyXEL Communications

ZyXEL Communications VMG8924-B10D Manuel utilisateur

ZyXEL Communications

ZyXEL Communications IES-2500 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications P-335U Manuel utilisateur

ZyXEL Communications

ZyXEL Communications P-2812HNU-51c Manuel utilisateur

ZyXEL Communications

ZyXEL Communications Prestige 2602HL Series Manuel utilisateur

ZyXEL Communications

ZyXEL Communications ZyXEL Dimension ES-2108-F Manuel utilisateur

ZyXEL Communications

ZyXEL Communications VMG8623-T50B Manuel utilisateur

ZyXEL Communications

ZyXEL Communications NU-AP699E9N3 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications ES-2048 Guide de référence

ZyXEL Communications

ZyXEL Communications SCR 50AXE Manuel utilisateur

ZyXEL Communications

ZyXEL Communications VMG8924-B10A Manuel utilisateur

ZyXEL Communications

ZyXEL Communications P-334 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications DX3301-T0 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications NBG-419N Manuel utilisateur

ZyXEL Communications

ZyXEL Communications Prestige 623R-T Manuel utilisateur

ZyXEL Communications

ZyXEL Communications PRESTIGE 153 Manuel utilisateur

ZyXEL Communications

ZyXEL Communications NBG-419N v2 Manuel utilisateur

Manuels Routeur réseau populaires d'autres marques

Allnet

Allnet ALL0333AU Manuel utilisateur

HomeSeer

HomeSeer HT-SEL Manuel utilisateur

Sercomm

Sercomm Genesis OC3505D Manuel utilisateur

Billion

Billion BIPAC 5102 Series Manuel utilisateur

TP-Link

TP-Link TD-8817 Manuel utilisateur

Motorola

Motorola MR1900 Manuel utilisateur

Digi

Digi IX14 Manuel utilisateur

Cisco

Cisco NCS 540 Manuel

XAVi

XAVi X8821e Manuel utilisateur

BEC

BEC 6200WZL Manuel utilisateur

MikroTik

MikroTik hAP ac3 Series Manuel utilisateur

Korenix

Korenix JetNet 5428G Series Manuel utilisateur

NETGEAR

NETGEAR FS526T - Switch Manuel utilisateur

Korenix

Korenix JetNet 5710G Series Manuel utilisateur

Automated Logic

Automated Logic ZN551 Manuel du propriétaire

Cisco

Cisco ASR 1000 Series Manuel de l'opérateur

EnGenius

EnGenius ESR-9710 Manuel utilisateur

Cisco

Cisco 805 Series Instructions d'utilisation et de sécurité
