Montage

1. Absperrventil für Kalt- und Warmwasser schließen,

Zapfstelle önen

2. Mischerarmatur von S-Anschluss abschrauben (S-Anschluss in

der Wand belassen)

3. Es sind ausschließlich Originaldichtun-

gen des Herstellers zu verwenden

4. Werden Kalt- und Warmwasser-Bade-

wannenzähler montiert, sind die Zähler

mit Überwurfmuttern und Dichtung

auf S-Anschlüsse aufzuschrauben (falls

erforderlich, können Zähler auch nach

oben montiert werden); wird nur ein

Kalt- oder Warmwasser-Badewannen-

zähler montiert, ist auf der anderen

Seite ohne Zähler das Distanzstück mit

der Dichtung aufzuschrauben (Innen-

sechskantschlüssel SW 17 erforderlich)

5. Mischerarmatur nach Einlegen der Dich-

tung aufschrauben

6. Absperrventile önen

7. Zählerkopf in Ableseposition drehen

und Zählerfunktion prüfen

8. Sämtliche Verbindungen auf Dichtheit prüfen

9. Jede Überwurfmutter mit wenigstens einer der beiliegenden

Madenschrauben M 3x3 mm sichern und mit beiliegender Klebe-

plombe verschließen

Sämtliche Anschluß- und Dichtstellen auf Dichtigkeit prüfen.

Die Konformitätserklärung ist im Lieferumfang enthalten. Diese, und die

neuesten Informationen zum Produkt können auch unter

www.zenner.de abgerufen werden.

Deutsch

Technische Änderungen vorbehalten. Für etwaige Irrtümer und Druckfehler übernehmen wir keine Haung. SAP167604_ZRI_190318_DE_EN

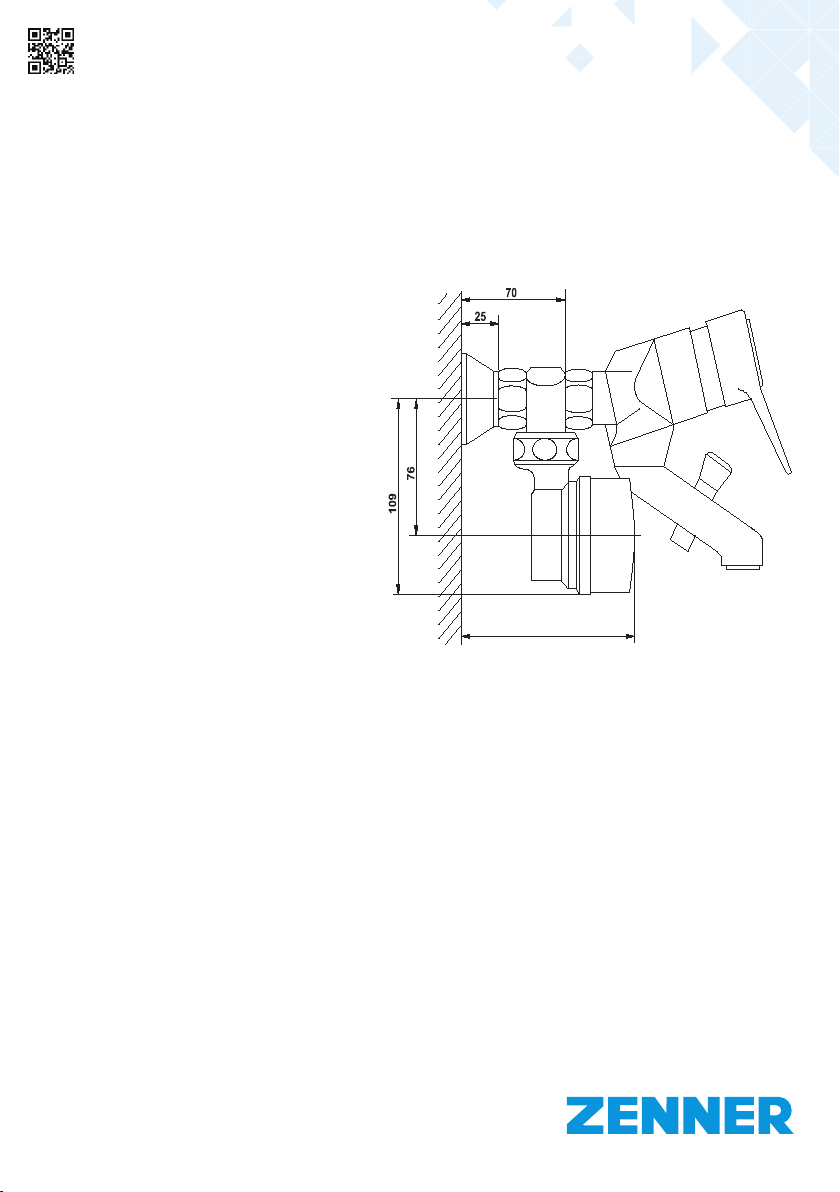

Montageanleitung

Badewannenzähler Typ MC

ZENNER International GmbH & Co. KG

Römerstadt 6 | 66121 Saarbrücken | Germany

Telefon +49 681 99 676-30

Telefax +49 681 99 676-3100

E-Mail info@zenner.com

Internet www.zenner.com

123

English

Subject to modications and errors excepted. We accept no liability for any errors or misprints.

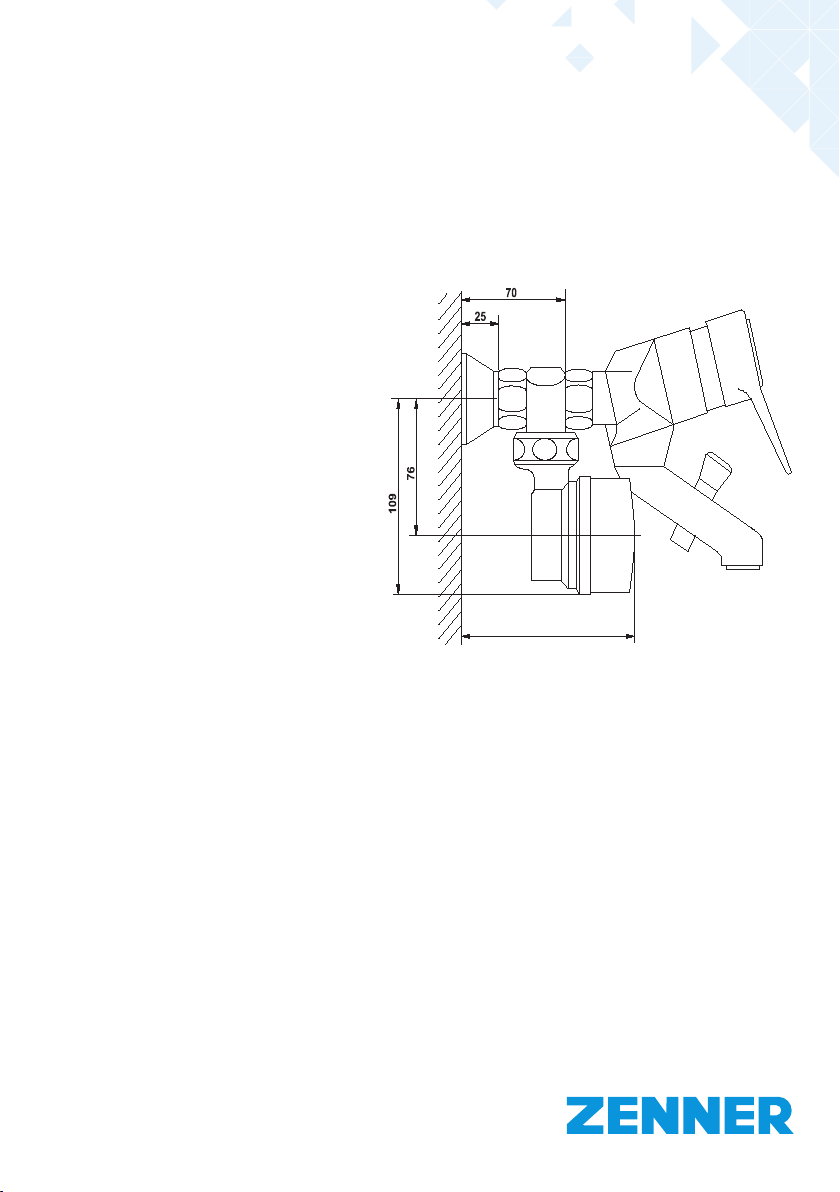

Assembly instructions

ZENNER International GmbH & Co. KG

Römerstadt 6 | 66121 Saarbrücken | Germany

Phone +49 681 99 676-30

Fax +49 681 99 676-3100

E-Mail info@zenner.com

Internet www.zenner.com

Installation

1. Close the shut-o valve for cold and hot water,

open the tap.

2. Unscrew the mixer tting from the S-connector (leave S-connec-

tor in the wall)

3. Only the manufacturer’s original seals

are to be used.

4. If cold and hot water bathtub meters are

installed, screw the meters with union

nuts and gaskets at the S-connectors (if

required, meters can also be installed

upwards); if only a cold or hot water

bathtub meter is installed, the spacer

with seal is to be screwed on the other

side without the meter (SW 17 Allen key

required).

5. Aer inserting the gaskets, screw on the

mixer tting

6. Open shut-o valves.

7. Rotate the rotatable register to the

reading position and check the meter

function.

8. Check all connections for leaks.

9. Secure each union nut with at least one of the M 3x3 mm headless

screws provided and seal with the enclosed adhesive seal.

Check all connection and sealing points for leaks.

The declaration of conformity is included in the delivery. The declara-

tion of conformity and the latest information on this product can also be

found at www.zenner.com.

Bathtub meter type MC

123
