1010 TYZ

0318

IL EST RECOMMANDÉ DE PORTER DES GANTS DE TRAVAIL PENDANT LE MONTAGE

CETTE OPÉRATION NÉCESSITE DEUX PERSONNNES.

NE LAISSEZ PAS LES ENFANTS MANIPULER LE PRODUIT.

AVANT DE COMMENÇER LIRE ATTENTIVEMENT LA NOTICE DE MONTAGE

VÉRIFIER PRÉCISEMENT SI VOUS AVEZ BIEN REÇU TOUTES LES PIÈCES ÉNONCÉES SUR LE

SCHÉMA PAGE 1-3.

ASSUREZ VOUS QU’AUCUNE PIÈCE N’A ÉTÉ ENDOMMAGÉE.

ASSEMBLER EN PRIORITÉ LE TOIT SURTOUT SI VOUS

PENSEZ NE PAS FINIR LE MONTAGE DANS LA JOURNÉE.

NE JAMAIS MONTER VOTRE ABRI PAR GRAND VENT. NE

PAS LAISSER UN ABRI PARTIELLEMENT MONTÉ. LES

PIÈCES POUVANT ÊTRE ENDOMMAGÉES.

TOUTES LES OPÉRATIONS DE MONTAGE DOIVENT ÊTRE

RÉALISÉES SUR UNE SURFACE PLANE.

UTILISEZ LES RONDELLES AVEC TOUTES LES VIS

L’ABRI DOIT ÊTRE FIXÉ AU SOL SUR UNE SURFACE

PLANE, PAR EXEMPLE BETON, DALLES EN BETON, BOIS

ETC. LE BETON DOIT ÊTRE COULÉ SUR UNE ÉPAISSEUR

DE 75MM, SOIT 25MM AU DESSUS DU NIVEAU DU SOL.

L’UTILISATION D’UNE TOILE DE POLYTHÈNE ÉPAISSE

ET RÉSISTANTE, PLACÉE SOUS LA BASE AIDERA À

EMPÊCHER L’HUMIDITÉ DE MONTER DU SOL DANS L’ABRI.

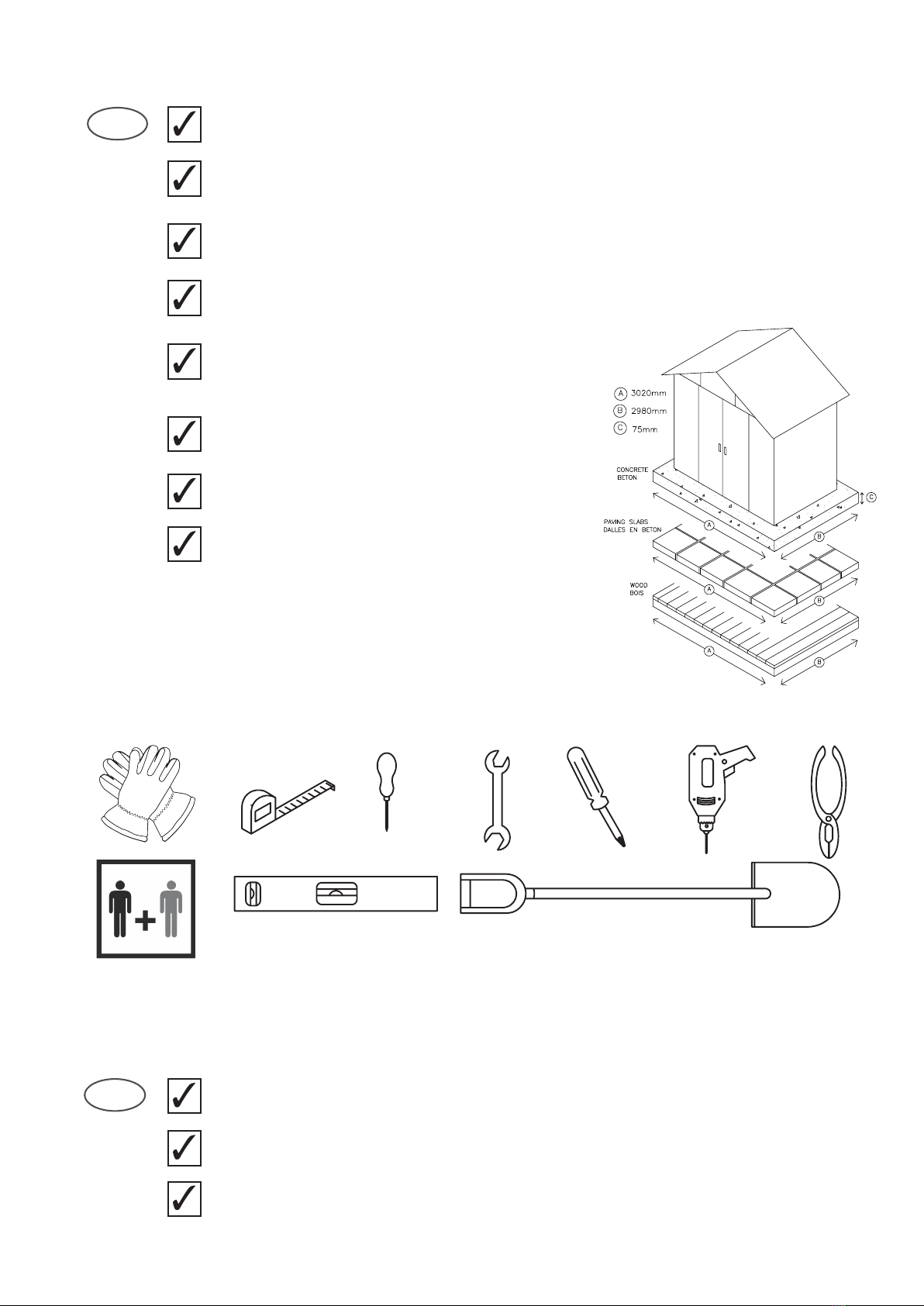

VOUS AUREZ BESOIN DE

À VÉRIFIER

SÉCURITÉ

Pour bien commencer / Sécurité

BEFORE STARTING, READ THROUGH THE ASSEMBLY INSTRUCTIONS CAREFULLY.

CHECK THOROUGHLY ALL THE PARTS YOU HAVE RECEIVED AGAINST THE PARTS DIAGRAMS

PAGES 1-3.

ENSURE THAT NO PARTS ARE DAMAGED.

ALWAYS ASSEMBLE THE ROOF FIRST, ESPECIALLY IF YOU DO NOT INTEND TO COMPLETE

CONSTRUCTION ON THE SAME DAY.

DO NOT ERECT YOUR BUILDING ON A WINDY DAY. ANY

BUILDING LEFT PARTIALLY CONSTRUCTED MAY BE

DAMAGED.

ALL ASSEMBLY OPERATIONS MUST TAKE PLACE ON A

LEVEL SURFACE.

WASHERS TO BE USED ON ALL SCREWS

THE SHED SHOULD BE SECURELY ANCHORED TO A

FIRM LEVEL BASE EG CONCRETE, PAVING SLABS OR

WOOD. CONCRETE SHOULD BE LAID A MINIMUM OF

75MM THICK AT APPROX. 25MM ABOVE GROUND LEVEL.

A SHEET OF HEAVY DUTY POLYTHENE PLACED UNDER

THE BASE AREA WILL HELP PREVENT DAMPNESS

RISING FROM THE GROUND INTO THE SHED.

GB-IE

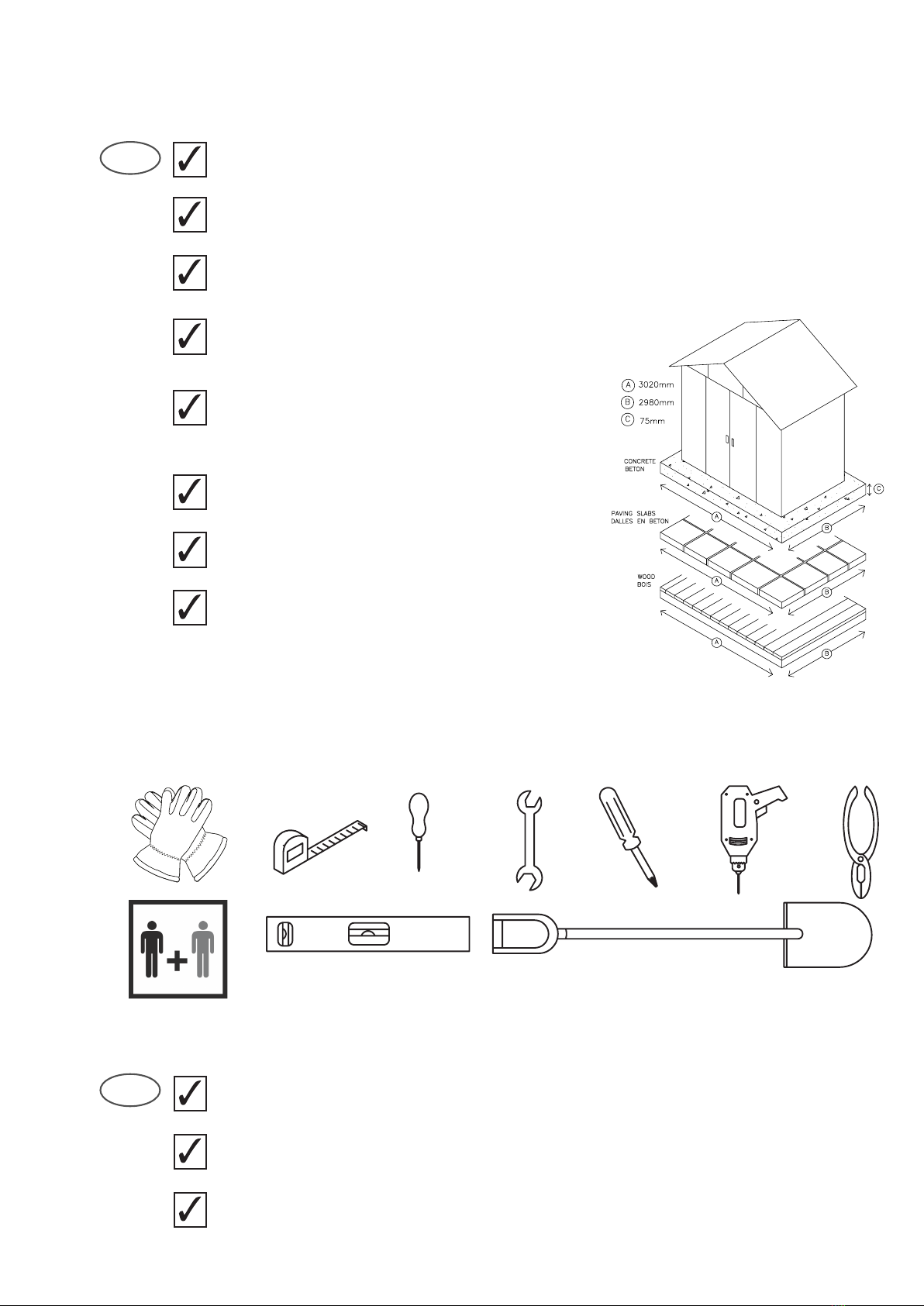

YOU WILL NEED

GB-IE

IT IS RECOMMENDED THAT YOU WEAR GLOVES WHEN ASSEMBLING THIS PRODUCT

TWO PERSON OPERATION

KEEP CHILDREN AWAY DURING ASSEMBLY

SAFETY

Before you start / Safety

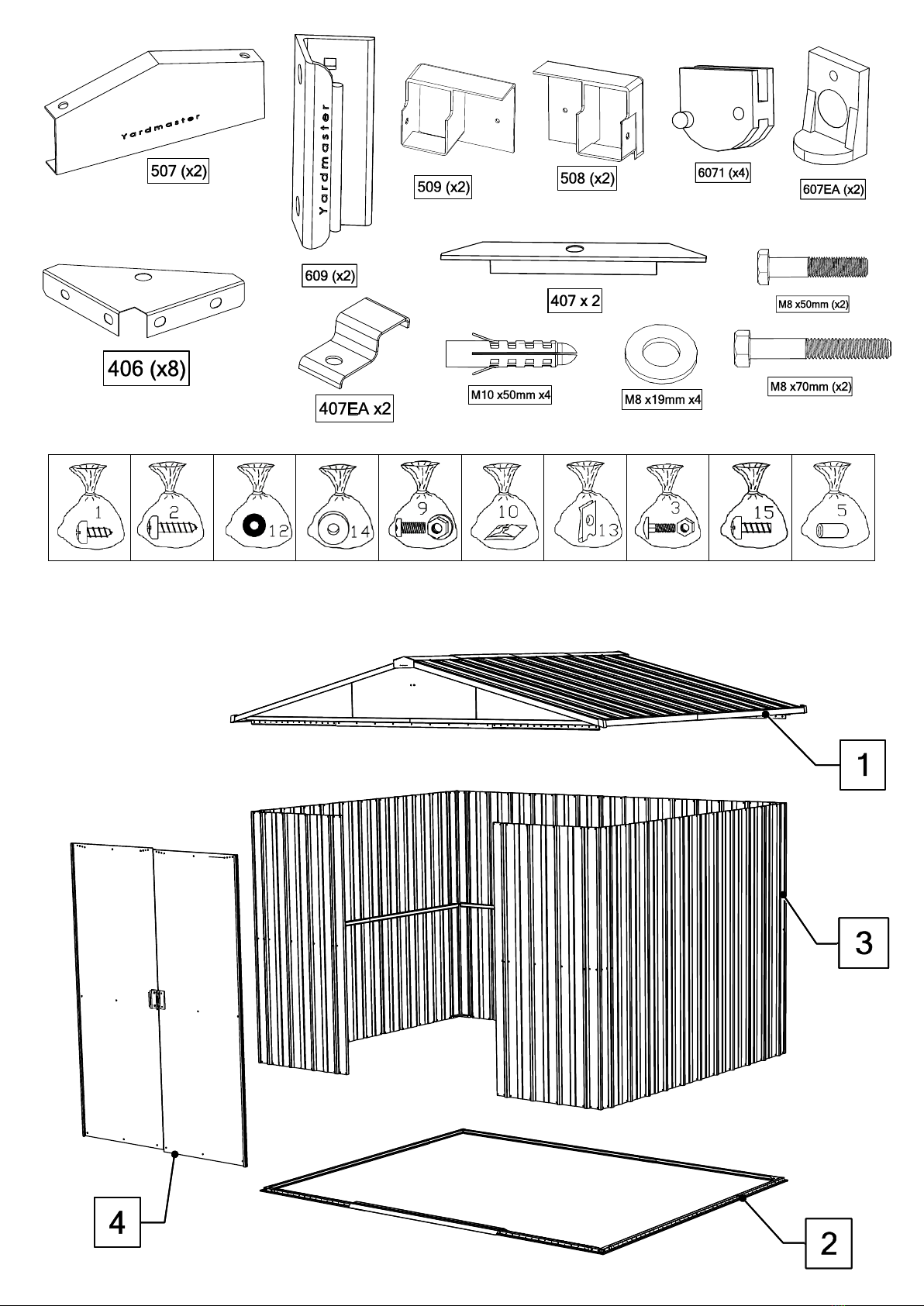

201.3

1520mm

502.2

1834mm

506.3

230mm

203.29

1520mm

503.02

615mm

507

160mm

204.29

1520mm

503.07

490mm

508

45mm

301

920mm

503.08

690mm

509

45mm

302

920mm

504.00

94mm

603.18

1395mm

305.3

995mm

504.10

1144mm

603.63

1390mm

501.14

1234mm

504.17

1744mm

615.02

1264mm

501.2

1834mm

505

145mm

6071

30mm

502.14

1234mm

506

145mm

401.14

1233mm

407EA

69mm

401.20

1833mm

408409.3EA

934mm

406

86mm

608.3EA

1226mm

407

150mm

101

x14

1700mm

402.15

1365mm

102

1700mm

402.89

270mm

103

1700mm

403.3EA

765mm

106.29

1700mm

406

86mm

601

1693mm

609

100m

602

1693mm

620.3

640mm

607EA

26mm

201.3

1520mm

502.2

1834mm

506.3

230mm

203.29

1520mm

503.02

615mm

507

160mm

204.29

1520mm

503.07

490mm

508

45mm

301

920mm

503.08

690mm

509

45mm

302

920mm

504.00

94mm

603.18

1395mm

305.3

995mm

504.10

1144mm

603.63

1390mm

501.14

1234mm

504.17

1744mm

615.02

1264mm

501.2

1834mm

505

145mm

6071

30mm

502.14

1234mm

506

145mm

401.14

1233mm

407EA

69mm

401.20

1833mm

408409.3EA

934mm

406

86mm

608.3EA

1226mm

407

150mm

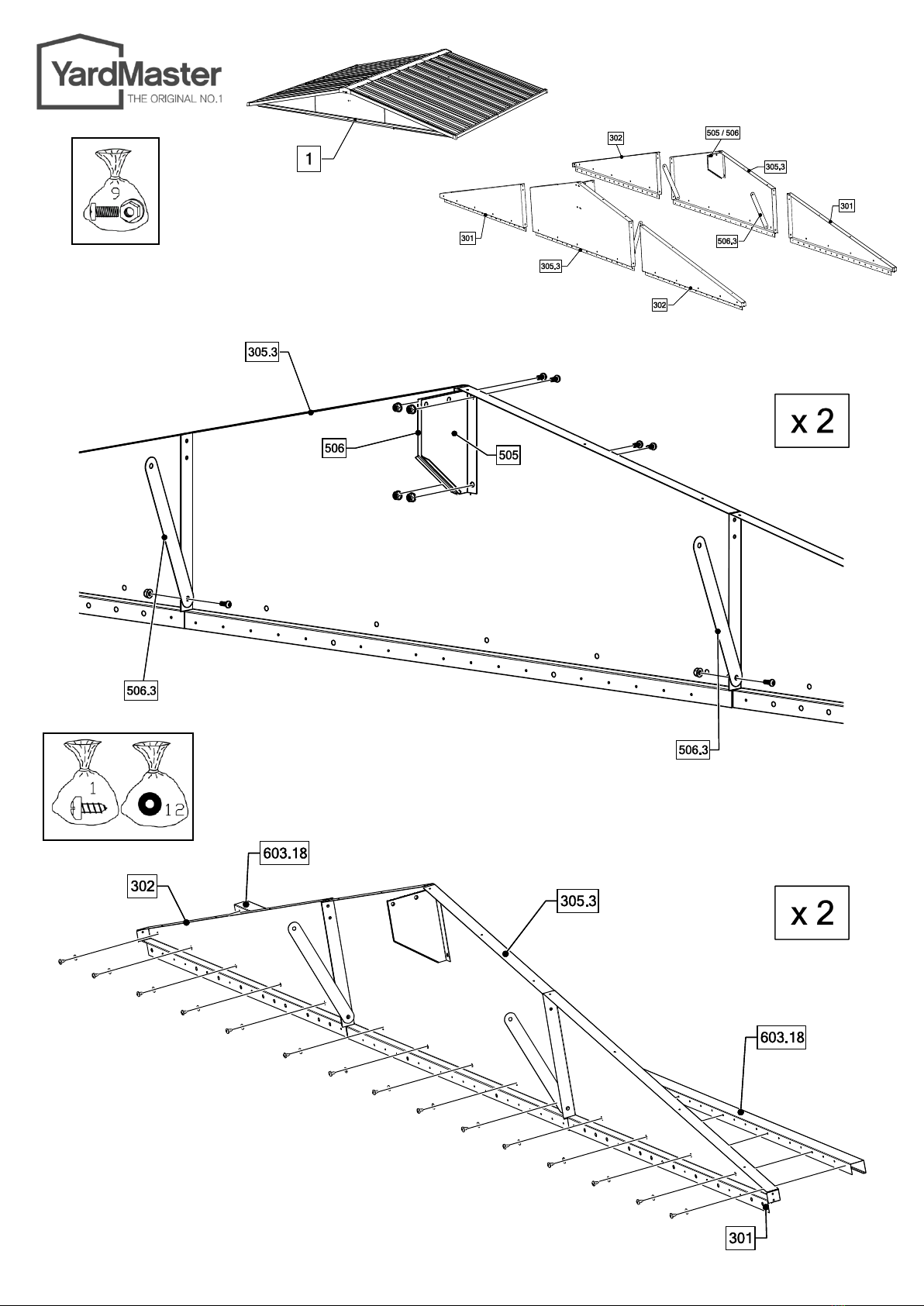

- Step

- Etape

- Schritt

- Stap

- Paso

- Passo

- Step

- Etape

- Schritt

- Stap

- Paso

- Passo
