Yamaha NS-100 Manuel utilisateur

TWEETER

WOOFER

TWEETER

INPUT

WOOFER

INPUT

L1 C1

INPUT WOOFER

TWEETER

2.7µF

6.8µF

0.5mH

1.8mH

–+

416(16-3/8)

212(8-3/8)

(2-3/8) φ6

(1/4)

250(9-7/8)20

(13/16) 270(10-5/8) Unit: mm (inch)

P.O.Box 1, Hamamatsu, Japan

100680

SERVICE MANUAL

SPEAKER SYSTEM

NS-100

■SPECIFICATIONS

Type....................2-way 2-speaker bass reflex speaker system

Speaker Unit

Woofer............................................. 16 cm (6.5") corn

Tweeter ...............................................3 cm (1") dome

Nominal Impedance.................................................. 6 ohms

Frequency Response ................................. 38 Hz ~ 35 kHz

Nominal Input Power................................................. 100 W

Maximum Input Power .............................................. 300 W

Sensitivity......................................................90 dB/2.83 V/m

Crossover Frequency ................................................ 3 kHz

Dimensions (W x H x D) .................... 212 x 416 x 270 mm

(8-3/8" x 16-3/8" x 10-5/8")

Weight................................................ 8.6 kg (19 lbs.) /1 piece

✻Specifications are subject change without notice due to product

improvements.

NS-100

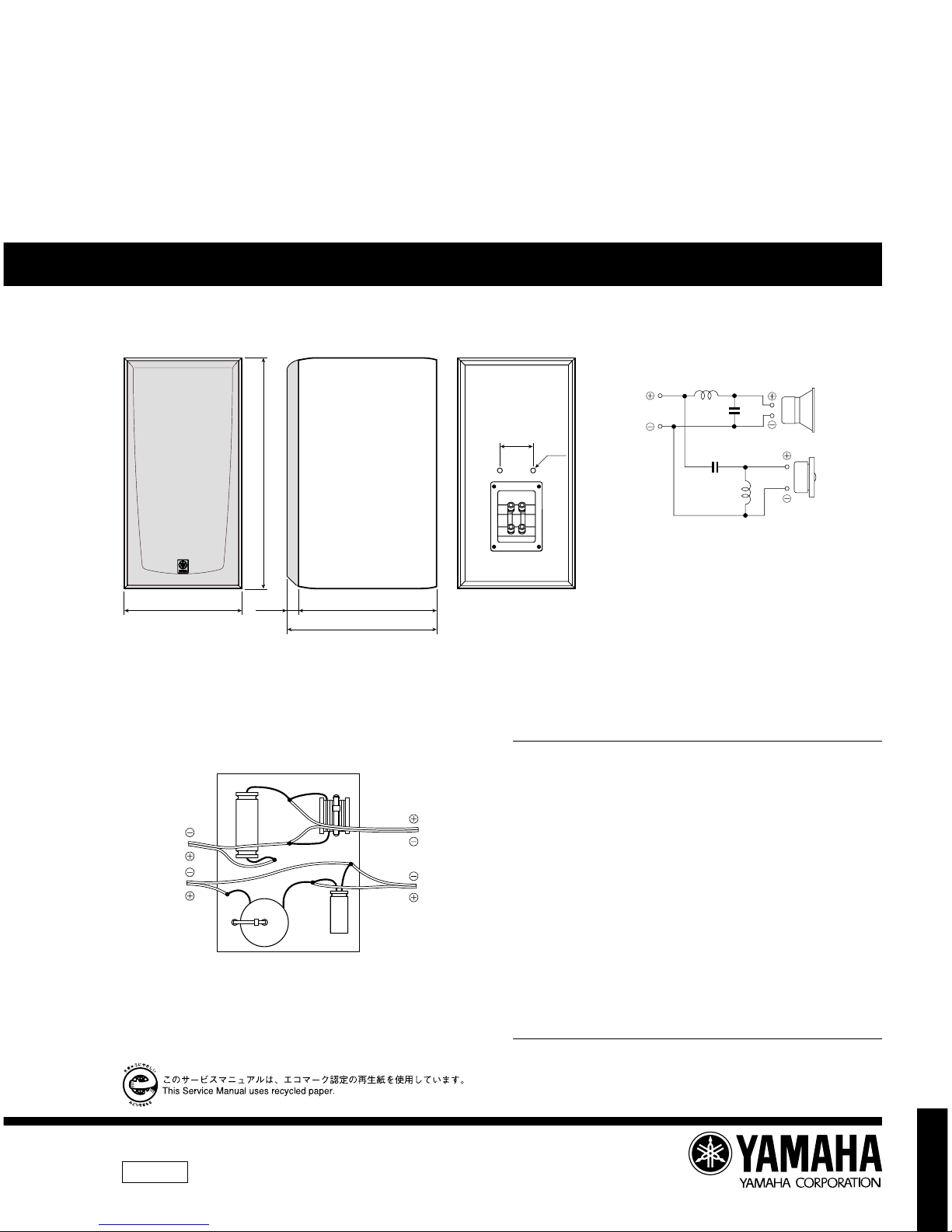

■DIMENSIONS

■WIRING DIAGRAM

■NETWORK CIRCUIT

DIAGRAM

1-2-3

1-2-4

1-5

2-3

2-4

The Network Ass'y is fixed with staple.

NS-100

■PARTS LIST

■EXPLODED VIEW

* 1 V4051600 CABINET ASS’YCH

* 1 V4051700 CABINET ASS’YBL

* 1-2-3 VA806800 ELECTROLYTIC CAP 6.8uF 50V

1-2-4 FR116270 PAPER CAPACITOR 2.7uF 160V

1- 5 CB605250 HOLDER

* 2 V4051400 FRONT GRILLE ASS’YCH

* 2 V4585200 FRONT GRILLE ASS’YBL

2- 3 V2192200 EMBLEM YAMAHA

2- 4 VP161000 PUSH NUT SPN1.5

* 5 XW230A00 LOUD SPEAKER 16cm

* 6 XW232A00 LOUD SPEAKER 2.5cm

* 7 V4041400 SPEAKER TERMINAL 4P

* 9 V4041500 HEXAGON HEAD WOOD SCREW 4x20 MFCR3

13 EN230180 OVAL HEAD TAPPING SCREW 3.5x16 MFC2-BL

ACCESSORIES

* V4053100 TAPPING SCREW 6x12 MFC2-BL

* New Parts

Ref.

No. PART NO. Description Remarks Markets
