Yale AYRD110 Caractéristiques techniques

1

P/N -110- - - Rev DAYRD STANDALONE INST FUL

Yale Real Living®

Installation and Programming Instructions

Key Free Push Button Deadbolt B1L

®

x3

#8-32 x 5/16"

Machine screws

x4

#7 wood & #8-32

machine x 20mm

Combination screws

x2

M6x47mm

Long through bolt

FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN DAMAGE TO

THE PRODUCT AND VOID THE FACTORY WARRANTY

Before you begin

for step-by-step installation

instructions & to register

your product

DOWNLOAD

THE BILT APP

2

P/N -110- - - Rev DAYRD STANDALONE INST FUL

Preparing Door

3

P/N -110- - - Rev DAYRD STANDALONE INST FUL

O

x4

1

d faute

2-3/8" position

2-3/4" position

Installing Latch & Strike Plate

Press

Pull

optional

Bolt must be in retracted

(unlocked) position. Note

horizontal orientation of

mechanism.

4

P/N -110- - - Rev DAYRD STANDALONE INST FUL

2Installing Keypad Escutcheon

Outside of DoorInside of Door

Bolt must be in retracted (unlocked)

position. Note horizontal orientation

of mechanism.

5

P/N -110- - - Rev DAYRD STANDALONE INST FUL

x2

3Installing Interior Mounting Plate

Loosen screw to

remove cover.

4Attaching the Cable Assembly

6

P/N -110- - - Rev DAYRD STANDALONE INST FUL

7

P/N -110- - - Rev DAYRD STANDALONE INST FUL

x3

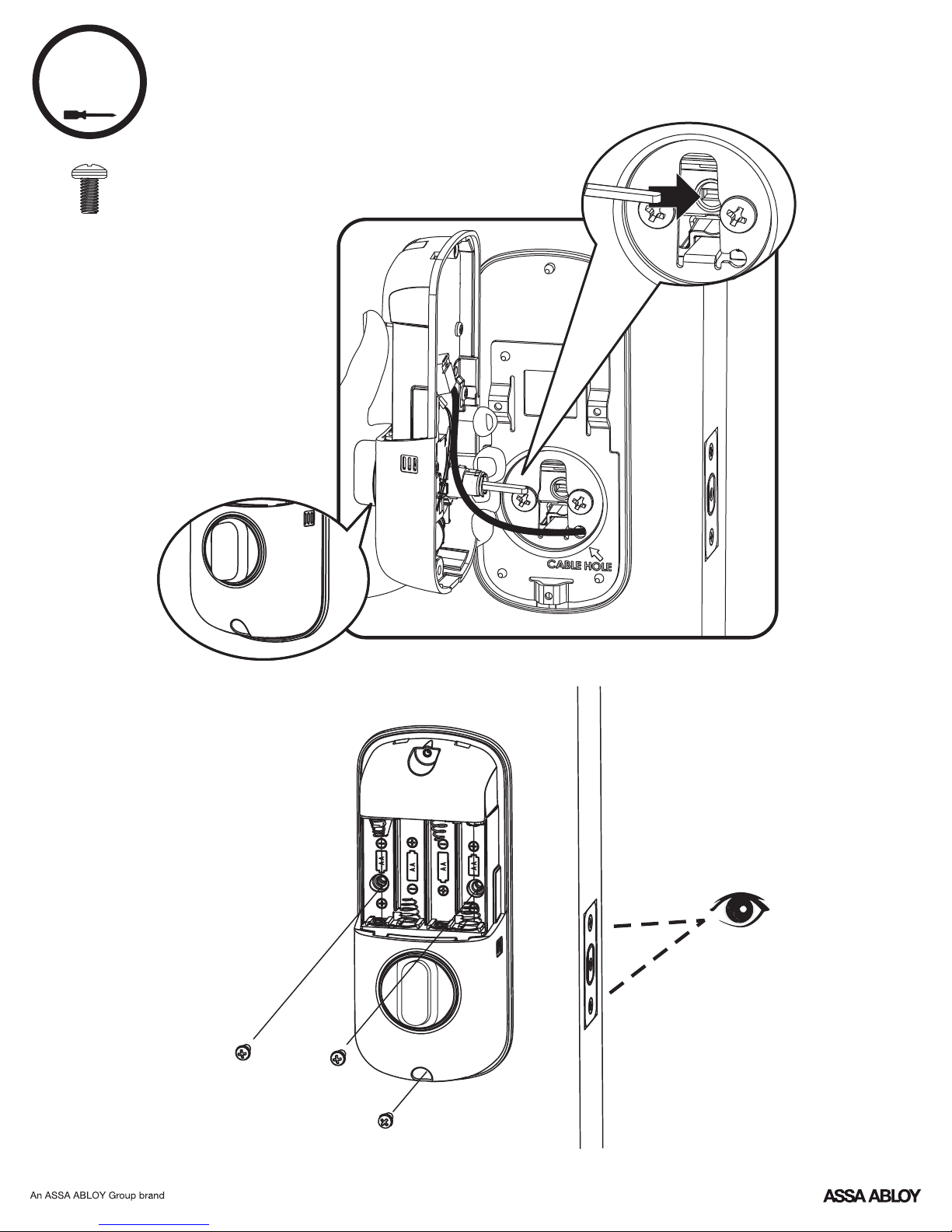

5Installing Interior Escutcheon

8

P/N -110- - - Rev DAYRD STANDALONE INST FUL

Testing Operation

Bolt must be in retracted

(unlocked) position before

installing batteries.AA

!

9

P/N -110- - - Rev DAYRD STANDALONE INST FUL

Handing the Lock

Press . Press . Press . Enter

new Master code (4-8 digits).PIN

Press to complete.

After entering the Master code,PIN

press any key to complete handing.

10

P/N -110- - - Rev DAYRD STANDALONE INST FUL

6Installing Cover

Congratulations, you've installed the Yale Real Living®

Key Free Push Button Deadbolt B1L! Turn sheet over for

Programming Instructions to customize your product.
