XtendLan ABOX56022 Manuel utilisateur

ABOX56022

Auto Zoom Color Camera

User’s Guide

1. Main Features:



HighResolution

TheHorizontalresolutionof560/480/420TVLcanbeachievedbyusingahighdensityCCDwhichprovideclean,

noiselessandreliablepictures.



ZoomUpto22X

Upto22Xwiththeopticalf:=3.9‐85.8mm



ControlledbyOSD

YoucancontrolthecamerausingOSDmenuandyoucancontrollensdirectlywithexternalcontrol

connection.



Day&NightFunction

Itautomaticallyjudgeswhetheritisdayornighttoshowthebestpicture,duringthedaycolorpictureis

providedandblackandwhitepictureisprovidedatnight.



AutoFocus

TheCameracanfocusonsubjectsfromabout0.1m(wide)fromLenssurfacetoinfinityautomatically.

2. Technical Specification:

Imagesensor3/1SONYSUPERHADCCD

Powerrequirement12VDC10%(3.6WATTS)

SyncsystemPAL/NTSC

Resolution560TVL

MinSceneillumination0.1LUX(F1.6/0.3P‐P)

Videooutput1.0Vp‐p75ohmVBS

S/N50dB(AGCoff)

FocusLength3.9mm‐85.8mm

Max.ApertureRatioF1.6(WIDE)‐F3.7(TETE)

ZoomRatioOpticalx22

Minimumobjectdistance10cm(wide)1m(tete)

FocuscontrolAuto

ExposurecontrolAuto

WhitebalancecontrolAuto

BLCfunctionOn/Off

OSDB/W,in(PushOn/Off/On)

Ambienttemp‐10℃‐50℃

Tolerancehumidity0%‐96%

Cameracontrolosd,ext.control



XtendLan ABOX56022 User's guide

______________________________________________________________________________________________________

www.xtendlan.com

3. Precaution

Donotinstallthecamerainextremetemperatureconditions.

Usethecameraunderconditionswheretemperaturesarewithin‐10°Cto+50°C.Especiallybecarefulfor

ventilationunderhightemperature.

Donotinstallorusethecamerainanenvironmentwherethehumidityishigh.

Itcancausetheimagequalitytobepoor.



Donotinstallthecameraunderunstablelightingconditions.

Severelightingchangeorflickercancausethecameratoworkimproperly.



Neverusethecameraclosetoagasoroilleak.

Itcancausethenonfunctions.



Donotdisassemblethecamera.

Therearenouser‐serviceablepartsinside.



Donotdropthecameraorsubjectsthemtophysicalshocks.

Itcancausemalfunctions.



Neverkeepthecamerafacetostronglightdirectly.

ItcandamagetheCCD.



Donotexposethecameratorainorspillbeverageonit.

Ifitgetswet,wipeitdryimmediately.Liquidscancontainmineralsthatcorrodetheelectroniccomponents.



Donottouchthefrontglassofthecamera.

Itisoneofthemostimportantpartsofthecamera,becarefulnottostainbyfingerprint.



Ifthecameraisexposedtospotlightorsubjectreflectingstronglight,smearorbloomingmayoccur.

Pleasecheckthepowerwhetheritsatisfiesthenormalspecificationbeforeconnectingthecamera



4. Rear panel

(T) Tele x (W) Wide - Zoom functions

(N) Near x (F) Far - Focus+ • Focus-

MENU - Setup Camera

Video Out connector (S-Video)

Video Out connector (BNC)

RS485 – Zoom control

External Control Connector

XtendLan ABOX56022 User's guide

______________________________________________________________________________________________________

www.xtendlan.com

External Control Connector pin setting:

PIN NO NAME I/O NOTE

l ZOOM (TELE,WIDE) INPUT ±3V ~ ±12V

2 FOCUS (NEAR,FAR) INPUT ±3V ~ ±12V

3 IRIS (OPEN,CLOSE) INPUT ±3V ~ ±12V

4 COM (ZOOM,FOCUS,IRIS) INPUT ±3V ~ ±12V

5. Camera Setup Menu

CAMERA ID 000

ID DISPLAY OFF

SHUTTER SPEED AUTO

AWB AUTO

BLC OFF

AGC GAIN 180

FOCUS AUTO

CAMERAID‐SetupCameraIDfrom000To256

IDDISPLAY‐SetupIDDisplayONorOFF

SHUTTERSPEED‐SetupShutterSpeed:AUTO,1/50~1/10000

AWB‐SetupCameraAWB(autowhitebalance)

BLC‐SetupBLC(Backlightcompensation)ON/OFF

AGC‐SetupAGC(autogaincontrol‐AGCgainincrease/decreaseraisingthevideosignallevelaccordingto

illuminationlevels)

FOCUS‐SetupFocusMode:AUTO,MANUKEYAUTO

XtendLan ABOX56022 User's guide

______________________________________________________________________________________________________

www.xtendlan.com

Table des matières

Autres manuels XtendLan Caméra de sécurité

XtendLan

XtendLan XL-ICA-641M2 Manuel utilisateur

XtendLan

XtendLan XL-ICA-306M3 Manuel utilisateur

XtendLan

XtendLan SDOMEOIR6-CM10 Manuel utilisateur

XtendLan

XtendLan XL-ICA-106M3 Manuel utilisateur

XtendLan

XtendLan XL-ICA562M1CIR Manuel utilisateur

XtendLan

XtendLan XL-ICA-206M2IR-36 Manuel utilisateur

XtendLan

XtendLan SDOMEOAT-57030SD Mode d’emploi

XtendLan

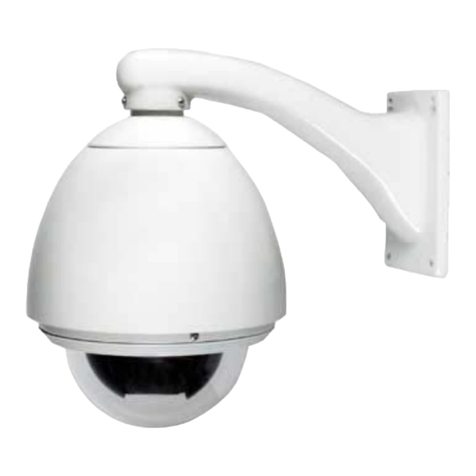

XtendLan SDOMEO4802701 Manuel utilisateur
