Repacking the Phaser

840 and 850 Color Printers

Emballage des imprimantes couleur Phaser

840 et 850

Reimballaggio delle stampanti a colori

Phaser 840 e 850

Verpacken des Farbdruckers Phaser

840 oder 850

Reembalaje de las impresoras a color Phaser

840 y 850

V2 November 1999

001-1239-AB

Phaser®840 850

this publication may not be reproduced in any form without permission of Tektronix, Inc.

Tektronix

, Phaser

, PhaserShare

,ColorStix

, the TekColor

icon, and Made For Each Other

are registered

trademarks of Tektronix, Inc. PhaserLink™, PhaserPort™, PhaserPrint™, PhaserSym™, PhaserTools™, TekSMART™,

and the TekColor™ name are trademarks of Tektronix, Inc. TekColor Care

and RealSUPPORT

are service marks

of Tektronix, Inc.

All trademarks noted herein are either the property of Tektronix, Inc., or their respective companies.

Repacking the Color Printer and Its Accessories

Repacking the Color

Printer and Its

Accessories

It is very important that you follow the correct repacking procedure before

shipping the color printer. Complete repacking is required. Failure to properly

repack the printer can damage the printer’s internal components.

You are

responsible for any shipping damage to the printer that results from improper

or inadequate packaging.

Repacking for shipment consists of four basic tasks. Each of these tasks is

explained in detail. If you have questions regarding any of the repacking

procedures, call the Tektronix Customer Support Hotline at

1-800-835-6100

, or

contact Tektronix online at

www.tek.com/Color_Printers/support/

Overview

Turn off the printer using the

On/Off

switch and then selecting

Shut

Down For Moving Printer

at the front panel.

Remove the maintenance drawer, seal it in a plastic bag, and store the

tray on a ﬂat surface.

A used maintenance drawer leaks drum ﬂuid if tipped.

Make sure that the printer has completed its shut down before moving

the printer (after approximately 15 minutes, the front panel goes

blank); this allows the ink to solidify.

Repack the printer and its accessories using Tektronix-approved

packing materials.

Phaser 840 and 850 Color Printers

Turning off the printer

To avoid damaging the printer’s internal components, always turn the printer

power off using the On/Off switch (this places the printhead in the proper

position for safe shipment). Failure to do so may result in damage to the

printer’s internal components during shipment.

Never turn off the printer by

pulling the power cord.

Use the rear-panel

On/Off

switch to turn off the printer.

At the front panel, immediately select

Shut Down For Moving

Printer

(you have 4 seconds before the display goes blank).

The printer reports the shut down status and takes approximately

15 minutes to cool down. While it is cooling, it is recommended that

you remove the maintenance drawer (see the next topic).

If you do not select

Shut Down For Moving Printer

, you must wait

30 minutes for the ink to solidify. Before moving the printer, always wait for the

ink to solidify or you may damage the printer.

Removing the maintenance drawer

To avoid damaging the printer, always remove the maintenance drawer before

moving or shipping the printer. Never ship a partially used maintenance

drawer.

Open the printer’s front cover.

1239-58

Repacking the Color Printer and Its Accessories

Remove the maintenance drawer from the printer. Once you’ve

removed the maintenance drawer, keep it level.

A used maintenance drawer leaks drum ﬂuid if tipped. Keep the maintenance

drawer level to prevent spills. Contact with maintenance drawer ﬂuid poses no

health risk.

Place the used maintenance drawer in a plastic bag and seal the bag.

Store the used maintenance drawer for future use.

Do not ship a

partially used maintenance drawer

1239-59

Phaser 840 and 850 Color Printers

Disconnecting the cables

Once the printer completes its shut down process, the front panel goes blank.

Once this happens, disconnect the power cord and all other cables from the

printer.

Repacking the printer and its accessories

The printer weighs about 36 kg (79 lb.). Do not attempt to lift it without the

assistance of another person.

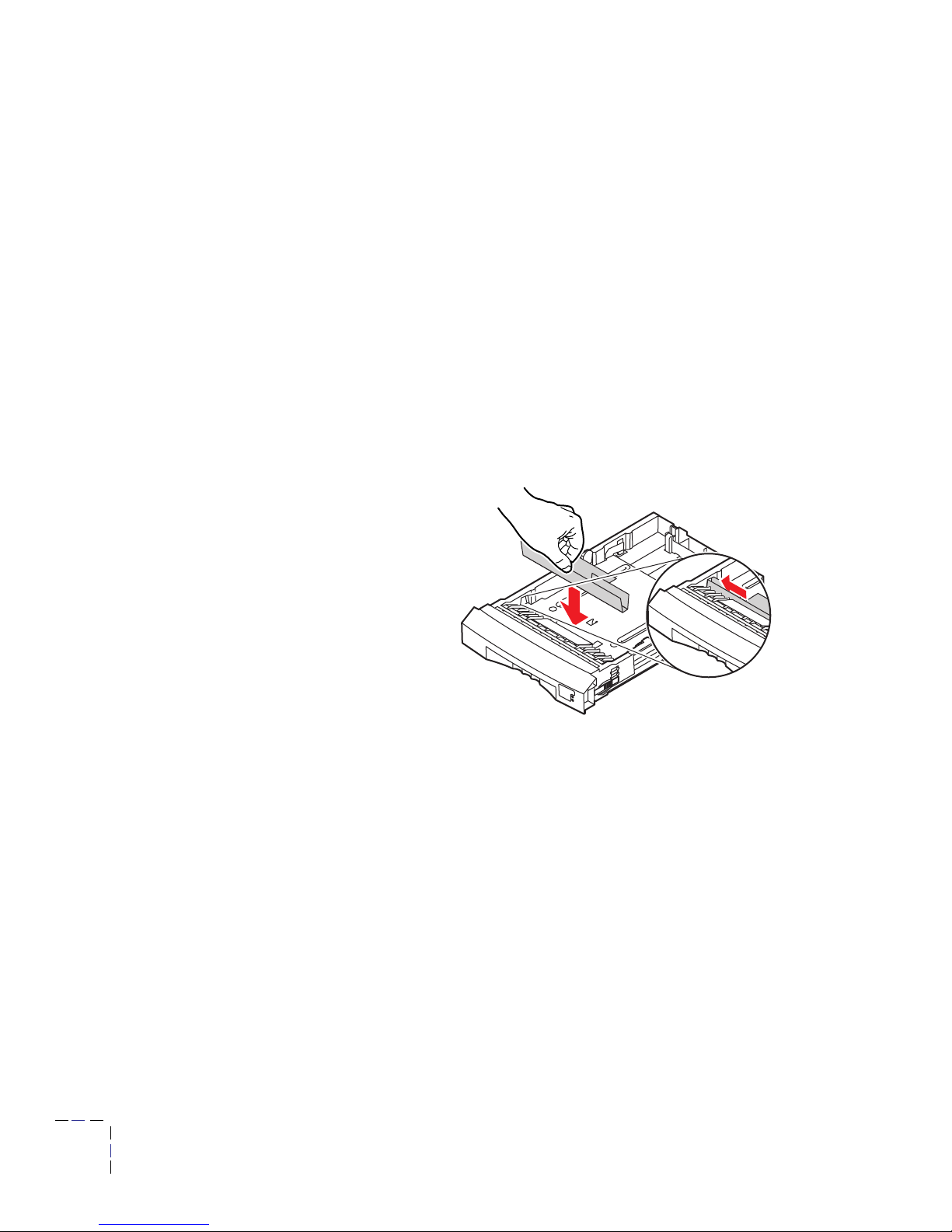

1. Repack the media tray.

Position the cardboard tray insert into the

media tray to prepare it for shipping. Reinsert the media tray into the

printer.

2. Repack the printer.

Position the lower cushion insert in the shipping

tray, as shown. Lower the printer onto the cushion inserts. Place the

plastic bag provided over the printer. Place the cushion inserts on each

side of the printer.

3. Repack the printer’s accessories.

Place the power cord, cleaning kit,

and all printer documentation in the area provided in the accessories

box, as shown.

Do not ship a partially used maintenance drawer

1239-38b

Repacking the Color Printer and Its Accessories

1239-35b

Phaser 840 and 850 Color Printers

Optional: Repack the High-Capacity Paper Tray Assembly.

If you have a

High-Capacity Paper Tray Assembly, repack it for shipment using the original

packaging.

The printer is not permanently attached to the High-Capacity Paper Tray

Assembly. When moving the printer or High-Capacity Paper Tray Assembly,

move each unit separately to avoid damage or personal injury. The printer

weighs about 36 kg (79 lb.). Do not attempt to lift it without the assistance of

another person.

Slide the paper tray into the High-Capacity Paper Tray Assembly and place the

assembly inside the plastic shipping bag (

). Place the front and rear cushions

(

) on the High-Capacity Paper Tray Assembly. Place the entire assembly in

the cardboard box.

1239-01

Emballage de l’imprimante couleur et de ses accessoires

Emballage de

l’imprimante couleur et

de ses accessoires

Il est très important de suivre la procédure d’emballage avant d’expédier

l’imprimante couleur. Veillez à remballer l’imprimante complètement, sous

peine d’endommager les composants internes de l’imprimante.

Notez que

vous serez tenu responsable des dommages résultant d’un emballage

incorrect ou non adapté.

On distingue quatre étapes essentielles lors de l’emballage. Chacune de ces

étapes est expliquée en détail ci-dessous. Néamoins, si vous avez des questions

sur la procédure d’emballage, appelez gratuitement le support clientèle

Tektronix au

1-800-835-6100

ou contactez le service en ligne Tektronix sur le

Web à l’adresse :

www.tek.com/Color_Printers/support/.

Généralités

Mettez l’imprimante hors tension à l’aide du commutateur

marche/arrêt

, puis sélectionnez

Arrêt pour déplacer

l’imprimante

sur le panneau avant.

Retirez le tiroir de maintenance, placez-le dans un sac plastique et

placez-le sur une surface plane.

Notez que de l’huile de tambour risque de

s’échapper par le tiroir de maintenance s’il est incliné.

Assurez-vous que l’imprimante est complètement éteinte avant de la

déplacer (l’extinction du panneau avant nécessite 15 minutes environ) ;

cette opération permet à l’encre de refroidir et de se solidiﬁer.

Remballez l’imprimante et ses accessoires à l’aide du matériel

d’emballage agréé Tektronix.

Imprimantes couleur Phaser 840 et 850

Mise hors tension de l’imprimante

ENTION

Pour préserver les composants internes de l’imprimante, prenez garde de

mettre l’imprimante hors tension àl’aide du commutateur marche/arrêt (cela

permet de placer la tête d’impression dans la position adaptée au transport).

Si vous ne le faites pas, vous risquez d’endommager les composants internes

de l’imprimante. Ne débranchez jamais le cordon d’alimentation pour mettre

l’imprimante hors tension.

1. En revanche, utilisez le commutateur marche/arrêt situé sur le

panneau arrière de l’imprimante.

2. Avant l’extinction du panneau avant (vous avez seulement 4 secondes),

sélectionnez Arrêt pour déplacer l’imprimante.

Un message vous indique que l’imprimante est éteinte ; 15 minutes

environ sont nécessaires à son refroidissement. Il est recommandé de

retirer le tiroir de maintenance à ce stade (voir section suivante).

A TTENTION

Si vous ne sélectionnez pas Arrêt pour déplacer l’imprimante, vous

devrez alors patienter pendant 30 minutes. Avant de déplacer l’imprimante,

vous devez toujours attendre que l’encre soit solidiﬁée.

Retrait du tiroir de maintenance

A TTENTION

Veillez àtoujours retirer le tiroir de maintenance avant le transport ou

l’expédition ; ceci pour éviter toute détérioration de l’imprimante. N’expédiez

jamais un tiroir de maintenance utilisépartiellement.

1. Ouvrez le capot avant de l’imprimante.

1239-58
