Wolf ZP-3 Manuel utilisateur
Art.-Nr.: 3065014_201612 Änderungen vorbehalten.
WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / www.WOLF.eu
20000522
GB Installation instructions
FWS-2-80 Freshwater module
ZP-3 DHW circulation pump set
Page 27
EE Paigaldusjuhend
Joogiveekeskus FWS-2-80
Tsirkulatsioonipumba komplekt ZP-3
lk 1
LT Montavimo instrukcija
Šviežio vandens modulis FWS-2-80
Cirkuliacinio siurblio komplektas ZP-3
Puslapis 53
LV Montāžas pamācība
Svaiga ūdens stacija FWS-2-80
Cirkulācijas sūkņu komplekts ZP-3
79. lapa
2 3065014_201612
Sisukord
Ohutussuunised..............................................................................................3
Jäätmekäitlus ja ümbertöötlusesse suunamine..............................................4
Tarnepakend...................................................................................................5
Joogiveekeskuse paigaldusjuhend.................................................................6
Hüdrauliline ja elektriühendus ........................................................................7
Kasutuselevõtt................................................................................................8
Tsirkulatsioonipumba komplekti ZP-3 paigaldus........................................... 11
Sooja vee tsirkulatsiooni kasutuselevõtt ja käsitsemine...............................14
Hooldus ........................................................................................................15
Tehnilised andmed........................................................................................20
Survekadu ....................................................................................................21
Jõudlusdiagramm .........................................................................................22
Tõrgete kõrvaldamine...................................................................................23
Vastavusdeklaratsioon (ISO/IEC 17050-1)...................................................25
33065014_201612
Ohutussuunised
Enne seadme kasutusele võtmist lugege järgmised paigaldust ja kasutuselevõttu
kirjeldavad suunised hoolikalt läbi. Nõnda väldite valesid töövõtteid, mille tagajärjel
võivad süsteemis tekkida kahjustused.
Seadme ebaotstarbekohane kasutamine ning paigalduse ja/või konstruktsiooni
volitamata muutmine muudavad garantii kehtetuks.
Lisaks riiklikele direktiividele tuleb ilmtingimata järgida ka järgmisi tehnikareegleid.
DIN 1988
Joogiveepaigaldiste tehnilised nõuded
DIN 4708
Tsentraalsed veesoojendussüsteemid
DIN EN 12828
Hoonete küttesüsteemid. Vesiküttesüsteemide projekteerimine
DIN 4753
Joogi- ja tarbevee veesoojendusseadmed ja -süsteemid
DIN EN 12977
Termilised päikeseküttesüsteemid ja nende komponendid. Kliendile kohandatud
süsteemid
DIN EN 12976
Termilised päikeseküttesüsteemid ja nende komponendid. Valmissüsteemid
DIN 18380
Kütte- ja tarbeveesüsteemid
DIN 18381
Gaasi-, vee- ja heitveesüsteemide paigaldustööd
DIN 18382
Elektrikaablite ja torustike süsteemid hoonetes
DIN EN 12975
Termilised päikeseküttesüsteemid ja nende komponendid. Kollektorid
VDE 0100
Elektrisüsteemide rajamine
VDE 0185
Üldine teave piksekaitsesüsteemide rajamise kohta
Ohutussuunised
- Terves süsteemis (joogi- ja küttevesi) tuleb juhtimisseadmete tõttu jälgida, et see
oleks mustusevaba (vajaduse korral tuleb paigaldada mustusekoguja).
- Paigaldamise ja installeerimise peab teostama vastava loaga volitatud ettevõte.
- Paigalduskohana on vaja külmumiskindlat ruumi.
- Nagu kõigi sooja vee tsirkulatsioonisüsteemide korral tuleb kasutada õiget ülerõhu
või paisumise vastu kaitsvat ohutusseadet.
- Järgida tuleb siseriiklikke joogivee hügieeniga seotud nõudeid!
Märkused:
4 3065014_201612
Jäätmekäitlus ja ümbertöötlusesse
suunamine
Vanu seadmeid tohivad elektri- ja gaasivõrgust ning külmaaine ringlusest eraldada
üksnes spetsialistid!
• Utiliseerimisel järgige alati uusimaid keskkonnakaitset, taaskasutust ja jäät-
mekäitlustehnoloogiat puudutavaid nõudeid.
• Vanad seadmed, kuluosad, defektsed komponendid, samuti keskkonda ohusta-
vad vedelikud ja õlid tuleb suunata jäätmeseadust järgides keskkonnasäästlikku
jäätmekäitlusesse või taaskasutusse.
Mingil juhul ei tohi neid visata olmeprügi hulka!
• Utiliseerige kartongist pakendid, taaskasutatavad plastid ja plastist täitematerja-
lid keskkonnasäästlikult vastavate taaskasutussüsteemide või jäätmekäitlusja-
amade kaudu.
• Järgige asukohariigis kehtivaid või vastavaid kohalikke eeskirju.
53065014_201612
Joogiveekeskus
Ühenduskomplekt
Paigalduskomplekt
Tarnepakend
6 3065014_201612
Paigaldamine kihilise paagi
juurde
Joogiveekeskuse paigaldusjuhend
Seinale paigaldamine
360 mm360 mm
34
2
max. 10 Nm
1
2
360 mm
400 mm
600 mm
45 mm
1
max. 10 Nm
40 mm10 mm
1
2
3
4
max. 70 Nm
max. 70 Nm
5
6
7
Paigalduskruvide liiga tugev pingutamine kahjustab isolatsiooni!
Kuulkraanide kangid on suunaga paremale ja vasakule väljapoole.
Märkus
73065014_201612
Elektriühendus Seadmesisesed elektrikaablid on lõplikult paigaldatud tehases. Seade ühendatakse
vooluvõrku (230 V/AC, 50–60 Hz) seadme külge paigaldatud toitejuhtmega. Seadme
elektridetailidega seotud tööde puhul järgige kohaliku võrguettevõtte nõudeid ja elek-
tritöödele kehtivaid standardeid. FWS-2-80 paigaldamiseks kasutatav kandur tuleb
nõuetekohaselt maandada.
Joogiveekeskuse joogivee seadmeosa tuleb kaitsta ülerõhu eest ohutusventii-
liga, mille käivitusrõhk ≤10 bar. Seadme külge võib täiendavalt paigaldada ka
joogivee paisupaagi.
Veetorustikuga ühendamisel järgige allolevat joonist. Tsingitud torude ja ühendusdetailide
puhul arvestage paigaldustööde õige järjekorraga, et vältida elektrokeemilist korrosiooni.
Esmalt muutke torustiku keermesühendused lekkekindlaks ja alles seejärel ke-
erake kinni tihenditega ühendused. Joogiveekeskuse FWS-2-80 seinapaigaldu-
se korral peab paagi sisend- ja väljundtorude läbimõõt olema vähemalt Cu28.
Torustik peaks olema võimalikult lühike!
TÄHELEPANU!
Vältige ilmtingimata joogiveekeskuse mis tahes eelnevalt paigaldatud koostisosade ja
ühenduskohtade pingutamist ja neile jõu avaldamist!

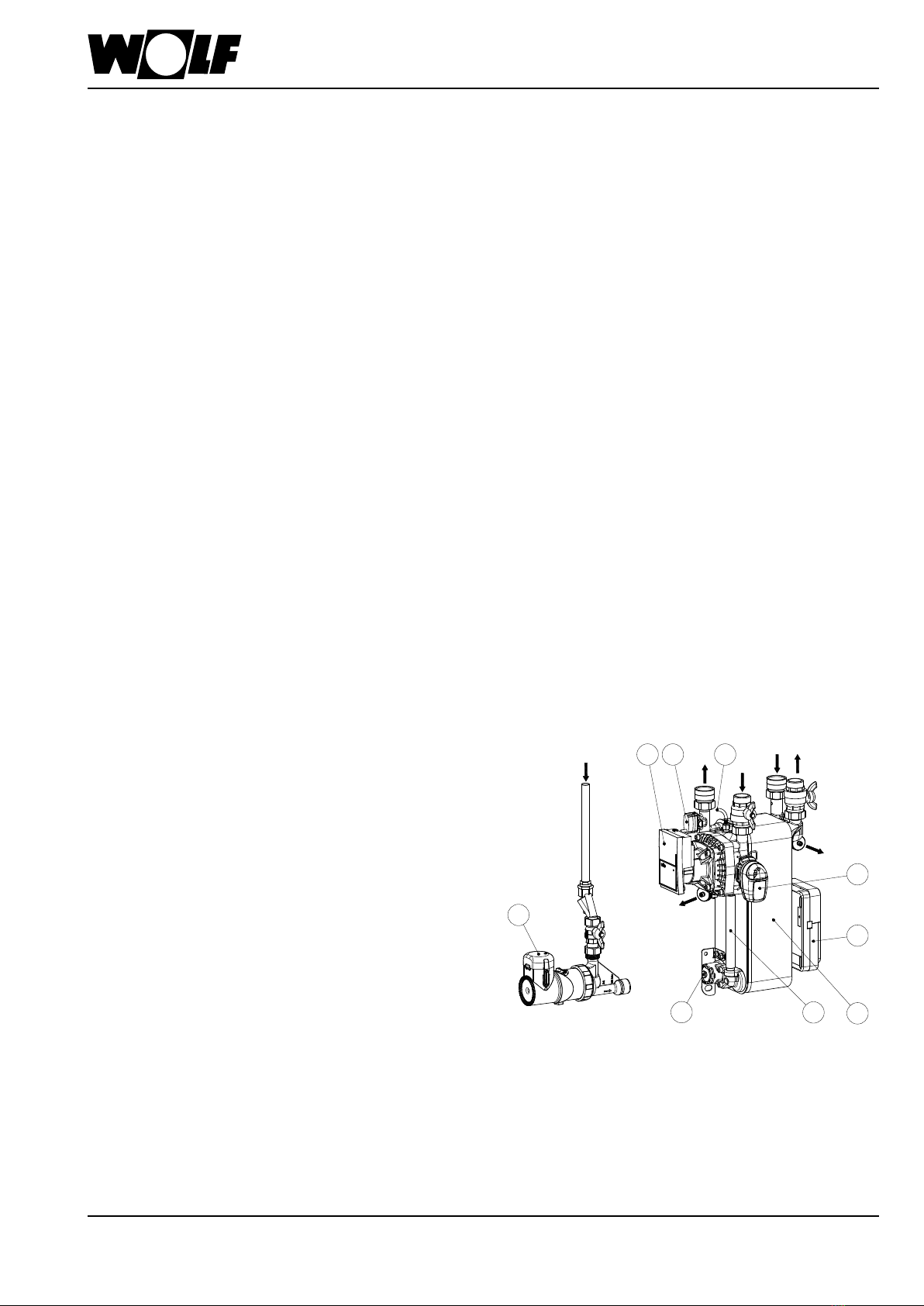

Hüdrauliline ühendus
Ühendused A = külm vesi, 1" IG
B = soe vesi, 1" IG
C = puhvrist, 1" AG
D = puhvrisse, 1" AG
E = tsirkulatsioon, ½“ IG (lisavarustus)
F = loputusühendus ¾" AG
Põhikompo-
nendid
1 = plaatsoojusvaheti
2 = möödavoolutoru, et lisada vett keskmisest
tsoonist
3 = sissesurutav ühendus
tsirkulatsiooniüksuse jaoks
4 = primaarpump Yonos PARA HU 25/7.0
PWM 1 W
5 = PT1000 temperatuuriandur
6 = servomootoriga segistiklapp
7 = joogiveekeskuse regulaator
8 = sooja vee andur
9 = optimaalne tsirkulatsiooniüksus koos
pumba ja tagasivoolu elektroonilise
termostaadiga (impulss- või aegjuhitav)
Hüdrauliline ja elektriühendus
4 8
7
6
1
3
9
5
2
EBC
AD
F
F
8 3065014_201612
Süsteemi peab täitma ja kasutusele võtma vastava loaga volitatud ettevõte. Selle käigus
tuleb kontrollida terve süsteemi toimimist ja lekkekindlust, k.a tootjatehases monteeritud
osad. Loputusprotsessi survekõikumisest tingitud hüdrauliliste löökide vältimi-
seks avage joogiveekeskuse peale- ja väljavoolukraanid aeglaselt. Täitmis- ja
loputusprotsessi tuleb korrata seni, kuni õhk on süsteemist täielikult väljunud! Puhver-
paagi täitepumba töötamise ajal kostuv vee voolamise müra viitab sellele, et süsteemi
tuleb jätkuvalt õhutada.
Lubatud töösurve ületamise tagajärjel võib paak hakata lekkima ning muutuda
kasutuskõlbmatuks!
Kasutuselevõtt
Regulaatori toimimine
Kasutuselevõtt
40
45
50 55
60
65
°C
SERVICE >70°C
5 s
30 min.
40
45
50 55
60
65
°C
VFS
2 s
SERVICE
>70 °C
HOIATUS!
Termiline
Desinfektsioon
>70 C°
HOIATUS!
Aurupõletuse oht!
93065014_201612
Elektriühendused
Süsteemi soovitatakse lasta kord aastas hooldada vastava loaga ettevõttel.
Soovituslik paagi temperatuur:
see peaks olema sooja vee temperatuurist u 5–10 K võrra kõrgem.
Märkused
Kasutuselevõtt
VBus
VBus
PWM A
12V
Out
S3
GND
DIP
S4
Sensors
S2
S1
100 ... 240V
T2A
50-60 Hz
N
NNNN
R3
R3 R2 R1
1 2 345 6 789
10 11 12 13 14 15 16 17 18
R2
R1
L
L
R1-R3|1 (1) A 240 V~R4|1 (1) A 30V
R4
TX
PWM B
R4RX
1432
FreshControl
2
12 V Out
T- WW/dV
VFS
S4
S1
R1
R2
PWMA
PWMB
T- VL
2 2 33 3
Netz
Mains
4
V
IP 20
40
45
50 55
60
65
°C
SERVICE >70°C
HOIATUS!
Elektrilöök!
Avatud korpuse korral on elektrit
juhtivad komponendid katmata!
10 3065014_201612
Segistiklapi toimimine
Kasutuselevõtt
10
4SUPERFLOW FUNCTION
0,25s
0,25s
0% 1-40% 40-60% 60-99% 100%
10
4SUPERFLOW FUNCTION
0,25s
0,25s
0% 1-40% 40-60% 60-99% 100%
suletud avatud
