White Rodgers TYPE 151 Manuel utilisateur

Printed in U.S.A.

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.

9797 REAVIS RD., ST. LOUIS, MO. 63123

(314) 577-1300, FAX (314) 577-1517

9999 HWY. 48, MARKHAM, ONT. L3P 3J3

(905) 475-4653, FAX (905) 475-4625

FAILURETOREADANDFOLLOWALLINSTRUCTIONSCAREFULLYBEFORE

INSTALLING OR OPERATING THIS CONTROL COULD CAUSE PERSONAL

INJURY AND/OR PROPERTY DAMAGE. DESCRIPTION

Theseroomthermostatshavebeen designedforcontrol-

ling cooling equipment operating on line voltage with

heavy electrical loads. They are suitable for operation of

unit coolers, room coolers, etc., or any similar refrigera-

tion application requiring a heavy duty room thermostat.

Models are available with various ranges for meeting the

needs of almost any application.

PRECAUTIONS

THESE CONTROLS MUST BE INSTALLED BY A

QUALIFIED INSTALLER.

Do not exceed the specification ratings.

All wiring must conform to local and national electrical

codes and ordinances.

This control is a precision instrument, and should be

handled carefully. Rough handling or distorting compo-

nents could cause the control to malfunction.

Thiscontrolhasbeenaccuratelycalibratedatthefactory.

Any attempt to calibrate this control will void the White-

Rodgers warranty.

To prevent electrical shock and/or equipment

damage,disconnectelectricpowertosystem,at

mainfuseorcircuitbreakerbox,untilinstallation

is complete.

CAUTION

Do not use on circuits exceeding specified volt-

ages. Higher voltages will damage control and

could cause shock or fire hazard.

WARNING

INSTALLATION







,





CONCRETE

PLASTER

JUNCTION BOX

THERMOSTAT

CONDUIT

ALONG WALL

CONDUIT

INSIDE WALL

WALL INSTALLATION

The mounting plate for this thermostat has two

holes 3

”apart for attaching the control on a

standard switch box.

TYPE 151

ROOM THERMOSTAT

Cooling Service, External Dial

INSTALLATION INSTRUCTIONS

The proper location of a heavy duty room thermostat is

veryimportanttoassuregoodperformance.Thefollowing

general rules will help in determining the proper location:

1. Make sure that it is in a place where air circulates

around it freely. This is important.

2. Never install it on or near an outside wall.

3. Keep it away from windows or doors.

4. Don’t locate it too close to a strong light or any other

false source of heat such as direct sunlight, steam

lines, etc.

5. Mountit ona postor apartitioning wall,but makesure

that there are no pipes or duct work in that wall or

directly behind it.

6. Ifthe electricalconduit leadsinto a cooleror awarmer

room,plugupthespacearoundthewiresintheconduit

with rock wool. Figure 1

WHITE-RODGERS

Operator: Save these instructions for future use!

PART NO. 37-1118B

Replaces 37-1118

9548

INSTALLATION CONT.

Tosetthedial,simplymoveitsothattheindicatinglineon

the case points to the temperature at which the contacts

are to open as the temperature drops.

SETTING THE DIAL

TO LINE SWITCH

AND POWER SUPPLY TEMPERATURE

CONTROL

SUCTION

PRESSURE

CONTROL

HIGH SIDE

PRESSURE

CONTROL

MOTOR

STARTER

SOLENOID

REFRIGERANT

VALVE

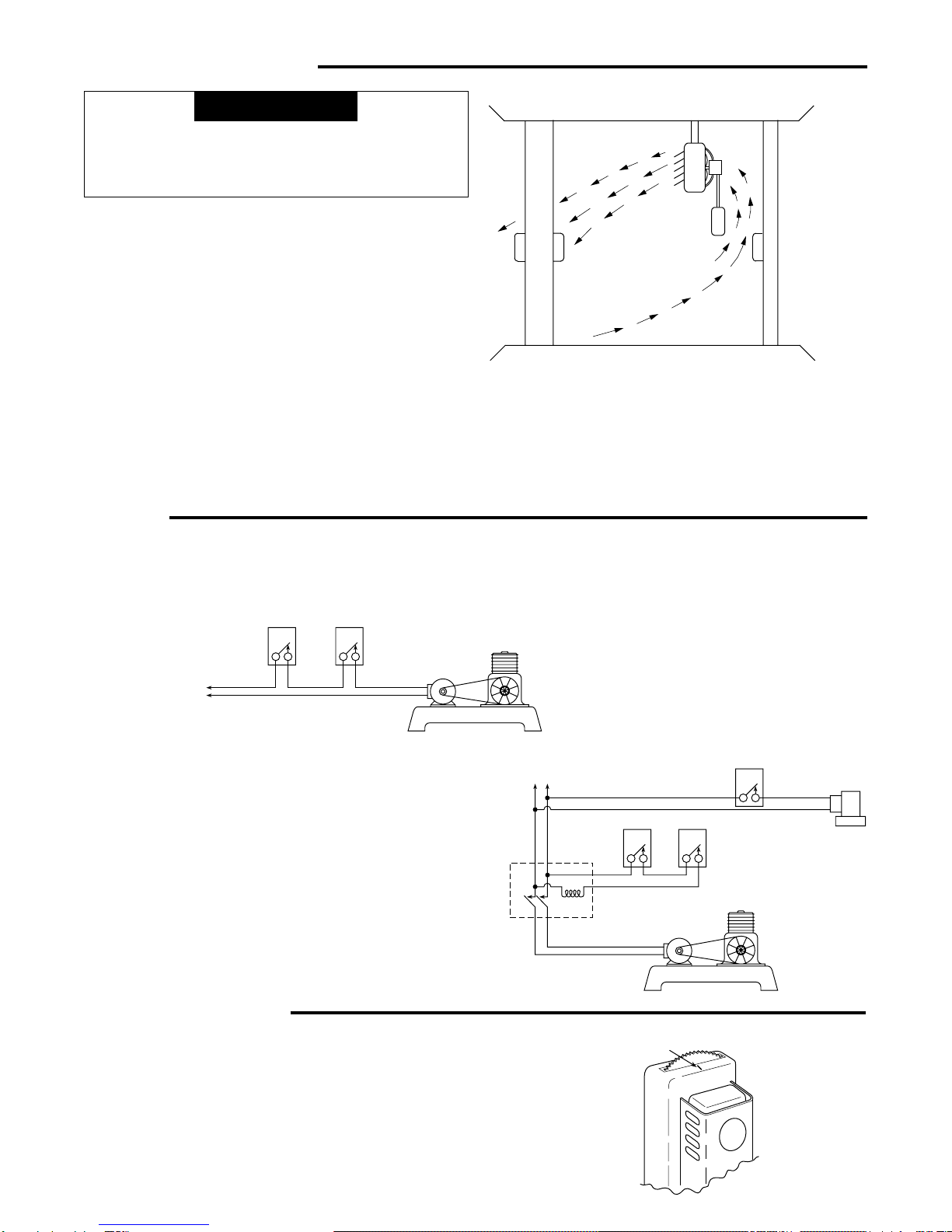

Circuit showing temperature control to open and

close refrigerant valve. Suction pressure control

starts and stops compressor through motor starter.

TEMPERATURE

CONTROL HIGH SIDE

PRESSURE CONTROL

(IF USED)

TO LINE SWITCH

AND POWER SUPPLY HOT

GND

Circuit showing temperature control con-

trolling compressor directly.

If the manufacturer of the cooling equipment has supplied a wiring diagram, follow the manufacturer’s recommenda-

tions. The following diagrams show the general use of these controls.

WIRING

All wiring should be done in accordance with local and national electrical codes and ordinances.

IMPORTANT

When control is located where ambient temperature is

below freezing, choose a control location far enough

away from doors and windows so that moisture will not

condense on control.

If the thermostat is used with unit coolers, the following

suggestions may help. (See Fig. 2).

1. Position “A” is good if it is sufficiently close to the unit

coolersothatthereturnairtothecoolerflows over the

thermostat.

2. Position “B” is good if it is not necessary to make

frequent adjustments of the dial setting.

3. Position “C” is all right if it is sufficiently far from the

cooler that air flowing over the thermostat is not much

above the average room temperature.

4. In general, position “D” is not advisable because the

post may prevent air from circulating over the thermo-

stat.

CEILING

POST

RETURN AIR

FLOOR

UNIT

PARTITION

WALL OR POST

DIRECTLY

BEHIND UNIT

INDICATING

LINE

Figure 2

DESCRIPTION

Ces thermostat d’ambiance ont été conçus spécialement pour

commander des installations de refroidissement fonctionnant

avecdeschargesélectriquesélevéesàlatensionduréseau.Ils

conviennent à l’utilisation de refroidisseurs d’air, de blocs

refroidisseurs de pièces, etc., ou de tout appareil semblable

exigeant un thermostat d’ambiance robuste.

Plusieurs modèles sont disponibles avec des plages variées

permettant d’adapter la commande à presque toutes les

applications possibles.

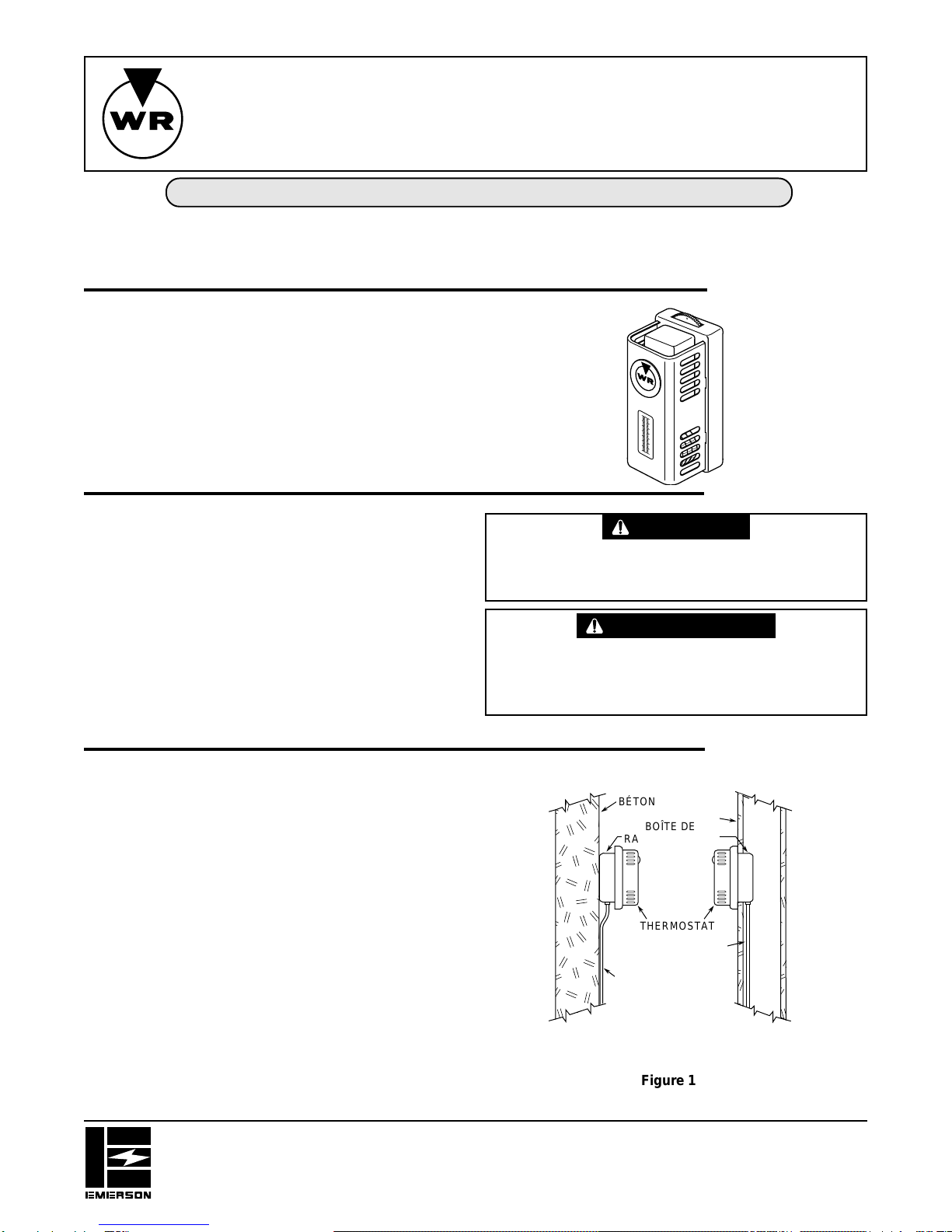

TYPE 151

THERMOSTAT D’AMBIANCE

Pour refroidissement, à cadran extérieur

INSTALLATION INSTRUCTIONS

INSTALLATION

Lechoixd’unbonemplacementpourunthermostatd’ambiance

robusteestessentielàsonbonrendement.Lesrèglesgénérales

suivantes aideront à déterminer un bon emplacement :

1. S’assurer que l’air circule librement autour du thermostat .

Ceci est important.

2. Ne jamais installer le thermostat sur un mur extérieur ou à

proximité d’un tel mur.

3. Installer le thermostat à l’écart des portes et fenêtres.

4. Nejamaisinstallerlethermostatprèsd’unesourceponctuelle

de chaleur, comme les rayons du soleil, des tuyaux de

vapeur, etc.

5. Installerlethermostatsurunpoteauouunecloisonintérieure

en s’assurant d’abord qu’il ne se trouve pas directement

devant des tuyaux ou des conduits.

6. Sileconduitélectriquetraverseunmurversunepièceplus

chaude ou plus fraîche, placer de la laine minérale autour

des fils dans le conduit.







,





CONCRETE

PLASTER

JUNCTION BOX

THERMOSTAT

CONDUIT

ALONG WALL

CONDUIT

INSIDE WALL

WALL INSTALLATION

The mounting plate for this thermostat has two

holes 3

”apart for attaching the control on a

standard switch box.

Figure 1

BÉTON

BOÎTE DE

RACCORDEMENT

PLÂTRE

CONDUIT

DANS LE MUR

CONDUIT LE

LONG DU MUR

INSTALLATION MURALE

La plaque de montage du thermostat est dotée de

deux trous séparés par 3-5/16”, qui servent à fixer la

commande sur une boîte de raccordement ordinaire.

LA COMMANDE DOIT ÊTRE INSTALLÉE PAR UN TECHNI-

CIEN QUALIFIÉ.

Ne dépassez pas les charges nominales.

Tout le câblage doit être conforme aux codes et règlements

locaux et nationaux qui régissent les installations électriques.

Cette commande est un instrument de précision qui doit être

manipuléavecsoin.Ellepeutsedétraquersielleestmanipulée

de façon négligente ou si des composantes sont déformées.

Lacommandeaétécalibréeavecprécisionlorsdelafabrication.

Toute tentative de calibrer l’appareil annulera la garantie de

White-Rodgers.

ATTENTION

Afin de prévenir les chocs électriques et les dommages

matériels pendant l’installation, coupez l’alimentation

électrique au panneau de distribution principal.

AVERTISSEMENT

N’installez pas cet appareil sur des circuits qui dépas-

sent la tension nominale. Une tension trop élevée peut

endommager la commande et poser des risques de

chocs électriques et d’incendie.

PRÉCAUTIONS

WHITE-RODGERS

Utilisateur: conservez ces instructions pour vous y référer au besoin!

SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT

D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER

DES BLESSURES ET DES DOMMAGES MATÉRIELS.

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.

9797 REAVIS RD., ST. LOUIS, MO. 63123

(314) 577-1300, Télécopieur (314) 577-1517

9999 HWY. 48, MARKHAM, ONT. L3P 3J3

(905) 475-4653, Télécopieur (905) 475-4625

Imprimé aux États-Unis

NO DE PIÈCE 37-1118B

Remplace 37-1118

9548

INSTALLATION

PLAFOND

POTEAU CLOISON

OU POTEAU SITUÉ

DIRECTEMENT

DERRIÈRE LE

REFROIDISSEUR

PLANCHER

AIR DE RETOUR

Fig. 2

IMPORTANT

Lorsque le régulateur est installé dans un endroit où la

température ambiante est inférieure au point de

congélation, choisir un emplacement qui est assez loin

des portes et fenêtres pour que l’humidité ne condense

pas sur la commande.

Lorsque le thermostat est utilisé avec des refroidisseurs, les

conseils suivants peuvent s’avérer utiles (voir la fig. 2) :

1. L’emplacement A est convenable s’il est assez près du

refroidisseur pour que l’air de retour circule autour du

thermostat.

2. L’emplacementBestconvenablesilepointdeconsignene

doit pas être réglé souvent.

3. L’emplacement C est convenable s’il est assez éloigné du

refroidisseur pour que l’air qui circule autour du thermostat

nesoitpasbeaucouppluschaudquelatempératuremoyenne

de l’air dans la pièce.

4. Engénéral,l’emplacementDn’estpasrecommandéparce

que le poteau peut empêcher l’air de circuler autour du

thermostat.

REFROIDISSEUR

Pour régler le thermostat, simplement déplacer le cadran pour

quelaligneindicatrice du boîtiersoitalignéesur la température

à laquelle le circuit doit être ouvert suite à une baisse de la

température.

To line switch

and power supply Temperature

control

Suction

pressure

control

High side

pressure

control

Motor

starter

Solenoid

refrigerant

valve

VERS L’INTERRUPTEUR

ET L’ALIMENTATION RÉGULATEUR

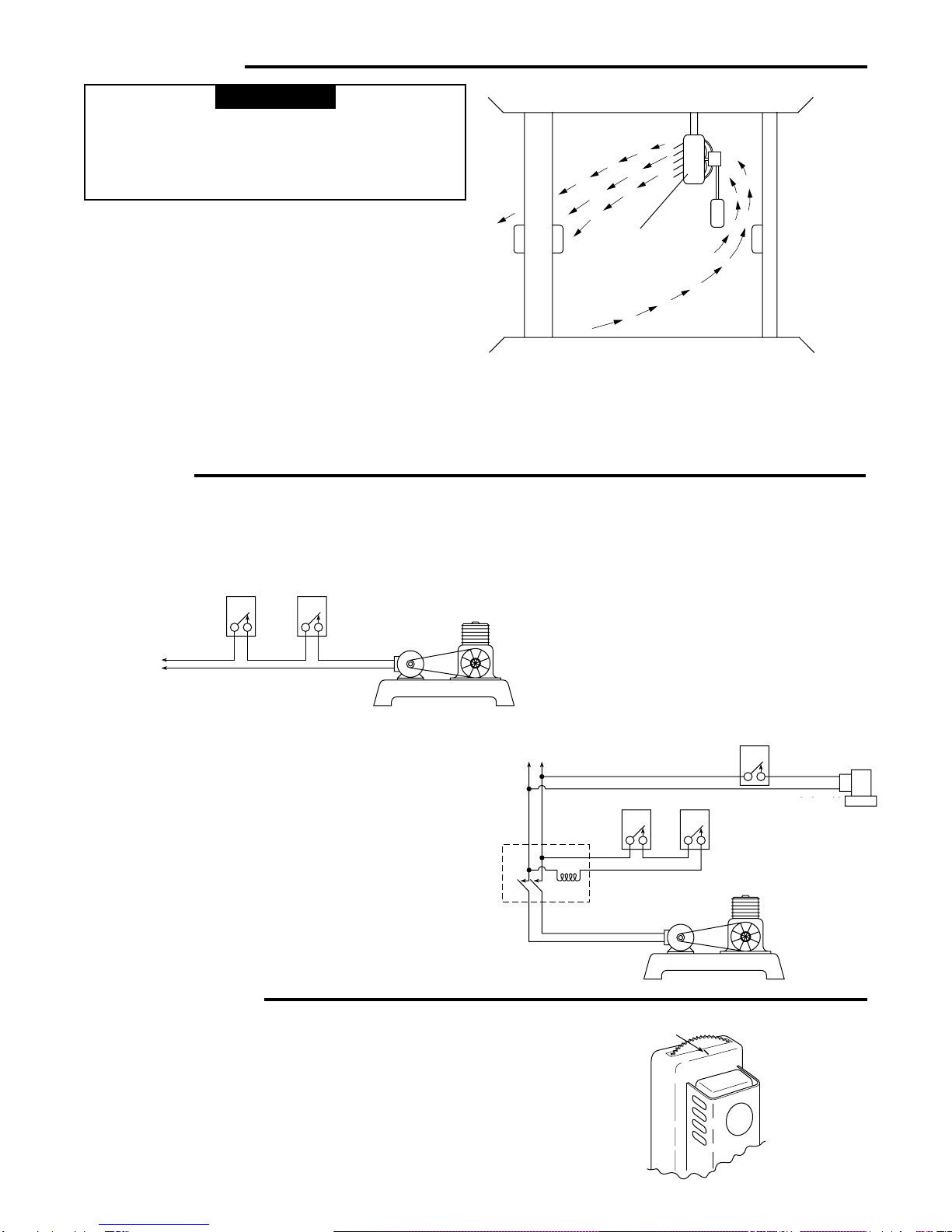

Circuit du régulateur employé pour ouvrir et fermer

la vanne du réfrigérant. Le manostat d’aspiration

met le compresseur en marche et hors marche par

l’intermédiaire du démarreur du moteur. ÉLECTROVANNE

DU RÉFRIGÉRANT

MANOSTAT

D’ASPIRATION

MANOSTAT

DU CÔTÉ

ÉLEVÉ

DÉMARREUR

DU MOTEUR

CÂBLAGE Tout le câblage doit être conforme aux codes et règlements locaux et nationaux

qui régissent les installations électriques.

Temperature

control High side

pressure control

(if used)

To line switch

and power supply HOT

GND

Circuit du régulateur contrôlant

directement un compresseur.

Si le fabricant de l’équipement de réfrigération recommande un schéma de câblage, alors veuillez vous y référer. Les schémas

suivants correspondent à un usage typique du régulateur.

RÉGULATEUR

MALT

SOUS

TENSION

VERS

L’INTERRUPTEUR

ET L’ALIMENTATION

MANOSTAT DU

CÔTÉ ÉLEVÉ

(SI EMPLOYÉ)

MODE D’EMPLOI

INDICATING

LINE

LIGNE

INDICATRICE

Table des matières

Langues :

Autres manuels White Rodgers Thermostat

White Rodgers

White Rodgers 1F81-71 Manuel utilisateur

White Rodgers

White Rodgers 1F95-391 Manuel utilisateur

White Rodgers

White Rodgers SuperStat Pro SuperStat Pro Programmable... Manuel utilisateur

White Rodgers

White Rodgers BNP125 Schéma de câblage

White Rodgers

White Rodgers Comfort-Set 90 Manuel utilisateur

White Rodgers

White Rodgers 1F72 Manuel utilisateur

White Rodgers

White Rodgers 1G66 Manuel utilisateur

White Rodgers

White Rodgers 2B61 Manuel utilisateur

White Rodgers

White Rodgers EMERSON BLUE 1F98EZ-1421 Manuel utilisateur

White Rodgers

White Rodgers 1F95-0671 Manuel utilisateur

White Rodgers

White Rodgers 1F81-261 Manuel utilisateur

White Rodgers

White Rodgers UP300 Schéma de câblage

White Rodgers

White Rodgers 350 Manuel utilisateur

White Rodgers

White Rodgers 1D56 Manuel utilisateur

White Rodgers

White Rodgers 1F80-361 Manuel utilisateur

White Rodgers

White Rodgers 1F95EZ-0671 Manuel utilisateur

White Rodgers

White Rodgers 1F82-261 Manuel utilisateur

White Rodgers

White Rodgers 1F90-71 Manuel utilisateur

White Rodgers

White Rodgers EMERSON BLUE 1F98EZ-1421 Fiche d'information produit

White Rodgers

White Rodgers 1F97-1271 Manuel utilisateur

White Rodgers

White Rodgers 1F62-21 Manuel utilisateur

White Rodgers

White Rodgers 1F80-0224 Manuel utilisateur

White Rodgers

White Rodgers 1F94W-71 Manuel utilisateur

White Rodgers

White Rodgers IF73 Manuel utilisateur

Manuels Thermostat populaires d'autres marques

EWELLY

EWELLY EW-181 Manuel utilisateur

Prolon

Prolon T1100 Instructions d'installation

Computherm

Computherm Q20 Manuel utilisateur

Heatmiser

Heatmiser neoStat Manuel utilisateur

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Manuel utilisateur

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Manuel utilisateur

Saswell

Saswell SAS920XWHB-7-S-RF Mode d’emploi

Aircalo

Aircalo TFP1-ET85P2 Manuel utilisateur

Honeywell

Honeywell CM721 Manuel utilisateur

Carrier

Carrier DEBONAIR 33CS Manuel utilisateur

Lennox

Lennox iHarmony Zone Thermostat Instructions de montage

Gemtech

Gemtech GT7000 Mode d’emploi

Rollei

Rollei Smartes 45000 Manuel utilisateur

Sinope

Sinope TH1300RF Manuel utilisateur

Honeywell

Honeywell RLV4305 Manuel utilisateur

Honeywell

Honeywell Prestige 2.0 THX9421 Manuel utilisateur

NuTone

NuTone NTBZ48 Instructions d'utilisation d'origine

Stelpro

Stelpro MAESTRO ASMT402AD Manuel utilisateur
