Whispbar K333W Manuel utilisateur
FittingKit
K333W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 1
x 4
x 4
x 4
x 4
x 4
x 4
1
Revision No:
4C
FittingKit
K333W
D
MAX kgs (lbs)
W/P
WHD
Hyundai
Terracan , 5dr SUV 01- 05
EU
75 kgs (165 lbs)
75 kgs (165 lbs)
Terracan , 5dr SUV 01- 07
ZA
75 kgs (165 lbs)
75 kgs (165 lbs)
Terracan , 5dr SUV Nov 01-Jun 07
NZ
75 kgs (165 lbs)
75 kgs (165 lbs)
Terracan , 5dr SUV Nov 01-Jun 07
AU
75 kgs (165 lbs)
75 kgs (165 lbs)
2
FittingKit
K333W
D

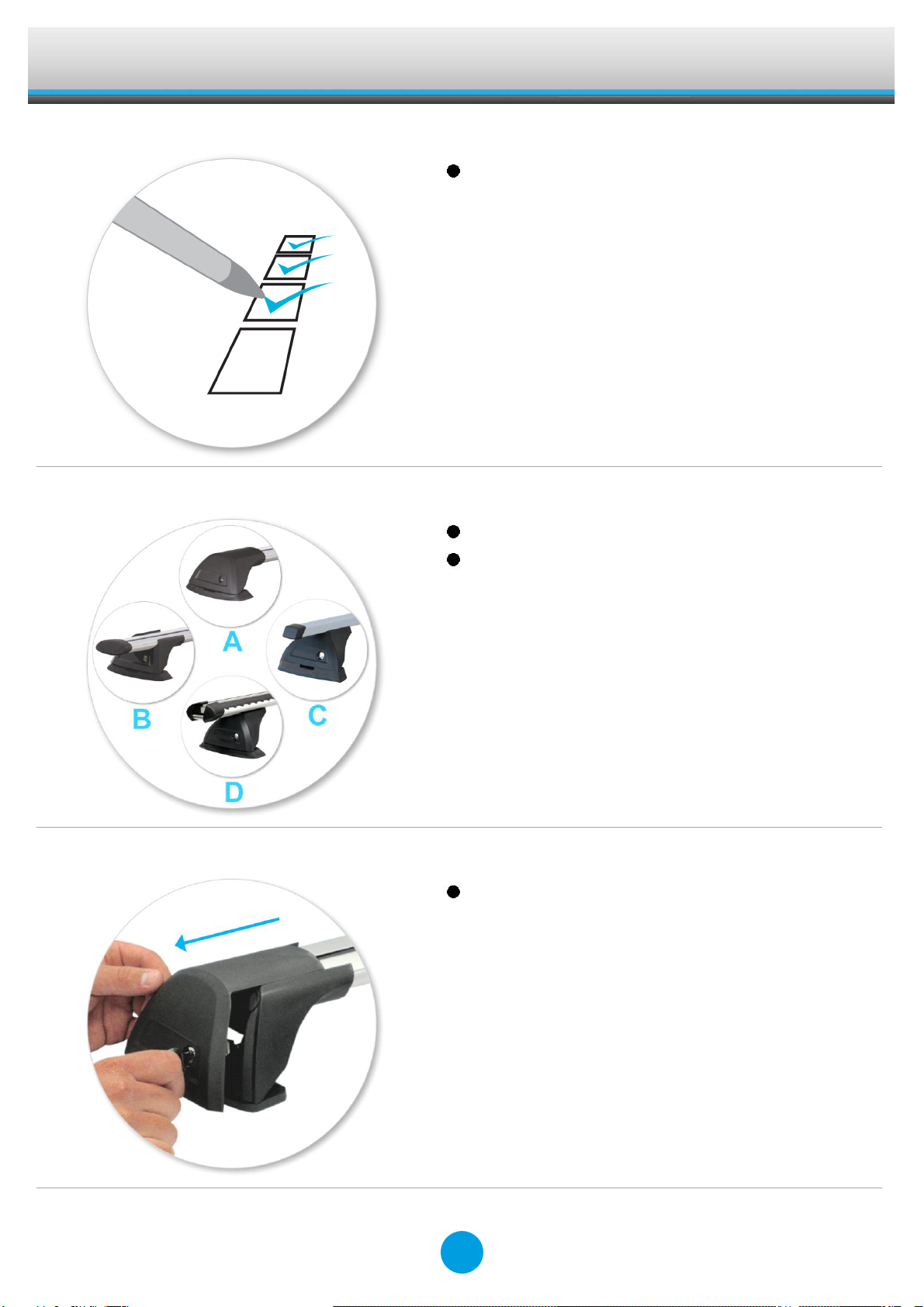

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Dieses Kit ist für die Typen A, B, C und D.
Dargestellt ist der Querträger des Typs A.
Die Anweisungen gelten aber auch für die
Typen B, C und D!
Abdeckungen mit Schlüsseln abnehmen.
3
FittingKit
K333W
D

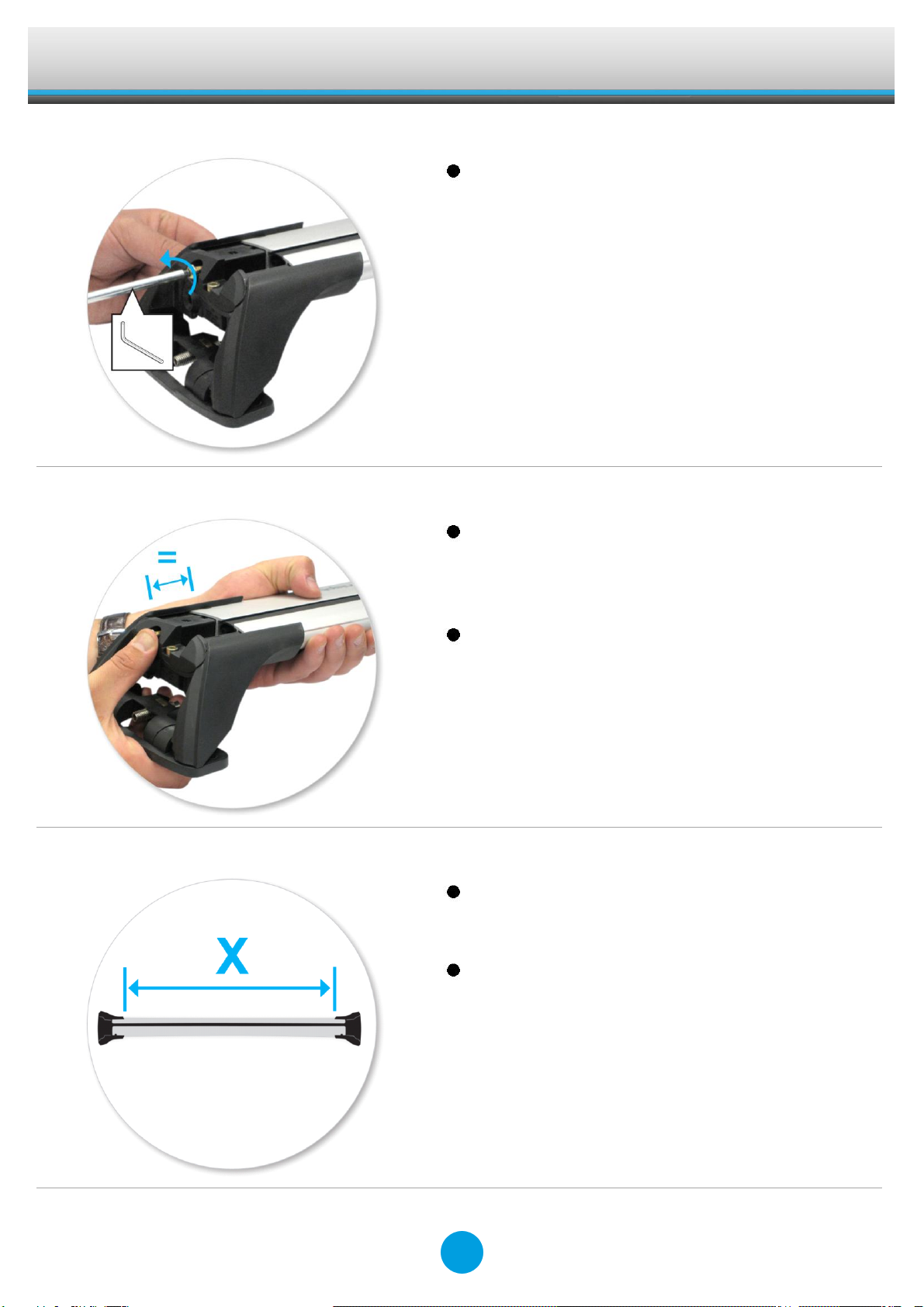

Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
Beide Stangen auf Länge einstellen. (Siehe
hierzu die Anleitung zum Einstellen der
Querträger!)
Im hinteren Teil dieser Bedienungsanleitung
finden Sie Informationen speziell für Ihr
Fahrzeug.
4
FittingKit
K333W
D

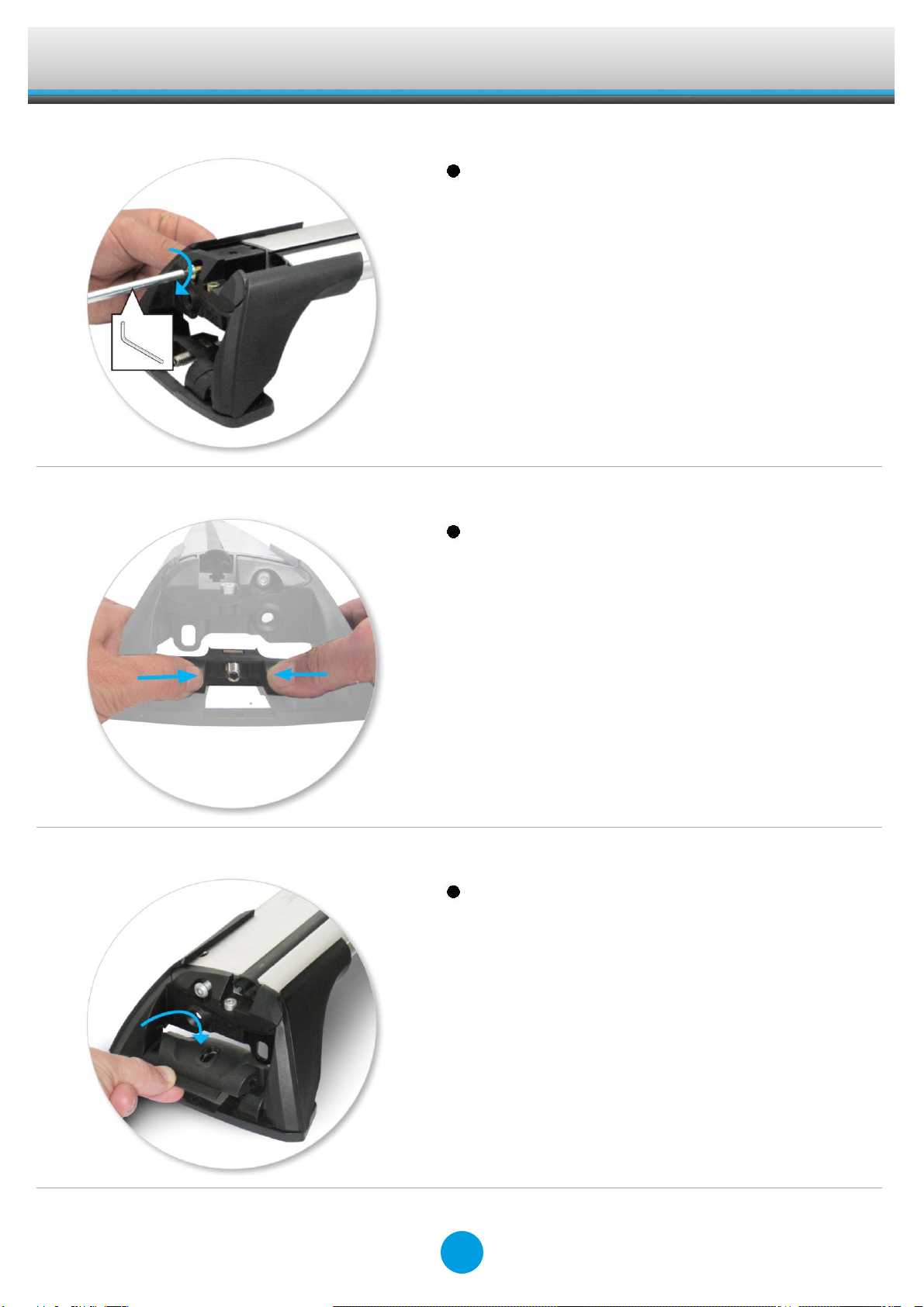

Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
Klemmblock nach hinten drücken und so
entfernen.
Innenblock aus dem Montage-Kit in den Fuß
einsetzen.
5
FittingKit
K333W
D

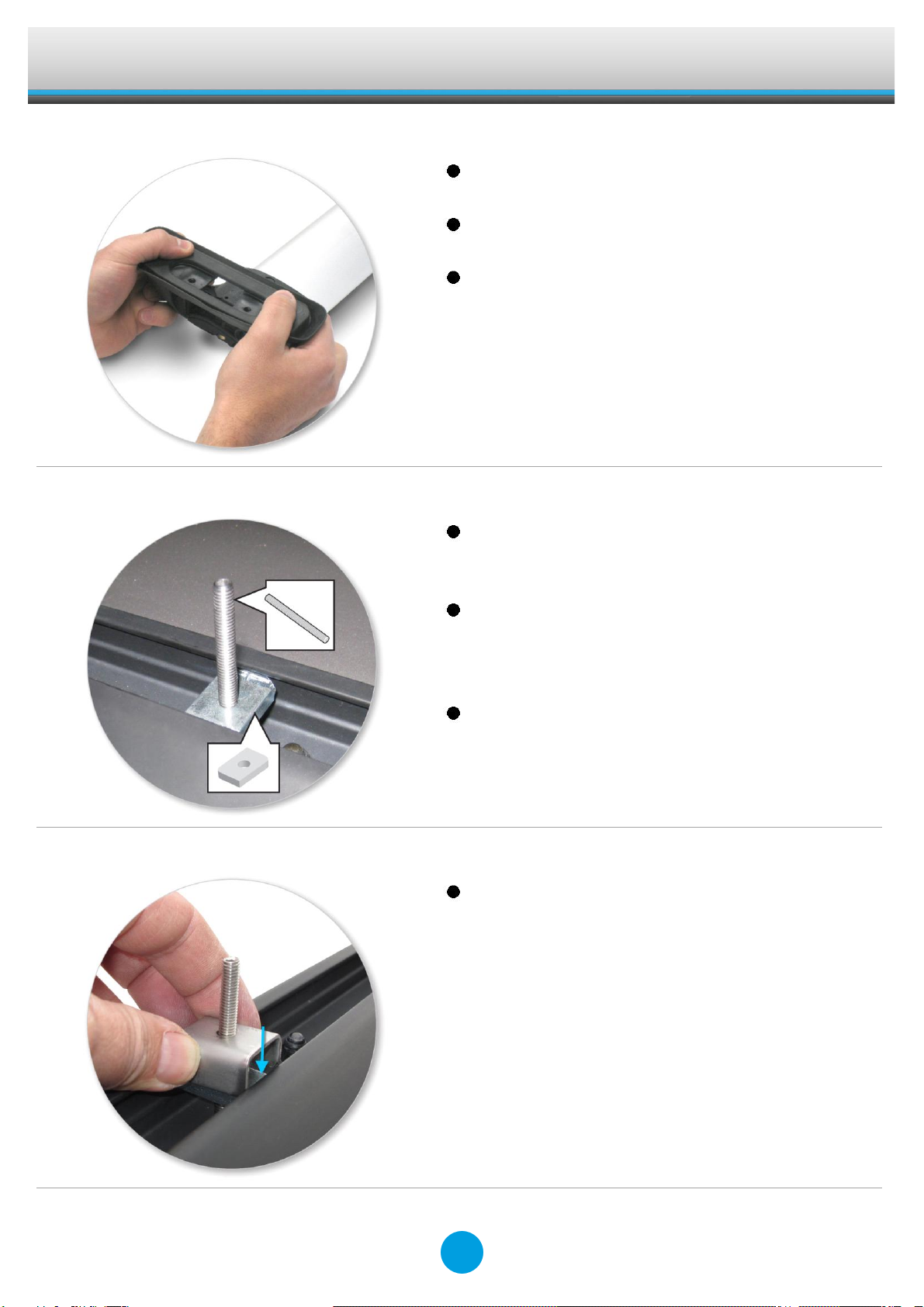

Gummidichtung aus dem Montagekit auf das
Fußteil stecken.
Achten Sie darauf, dass die Pads in die
Öffnungen unter den Füßen passen.
Montage bei allen Beinen wiederholen.
Befestigung
Schieben Sie die Metall-T-Nutensteine in die
Führungen auf dem Fahrzeug. Zwei pro
Führung.
Schrauben Sie die Gewindestifte in die T-
Nutensteine, bis sie unten auf die Führung
treffen (dadurch werden die T-Nutensteine in
ihrer Position gehalten).
Nicht zu fest anziehen!
Positionieren Sie bitte den U-Bügel über dem
Gewindebolzen wie im Bild gezeigt.
6
FittingKit
K333W
D

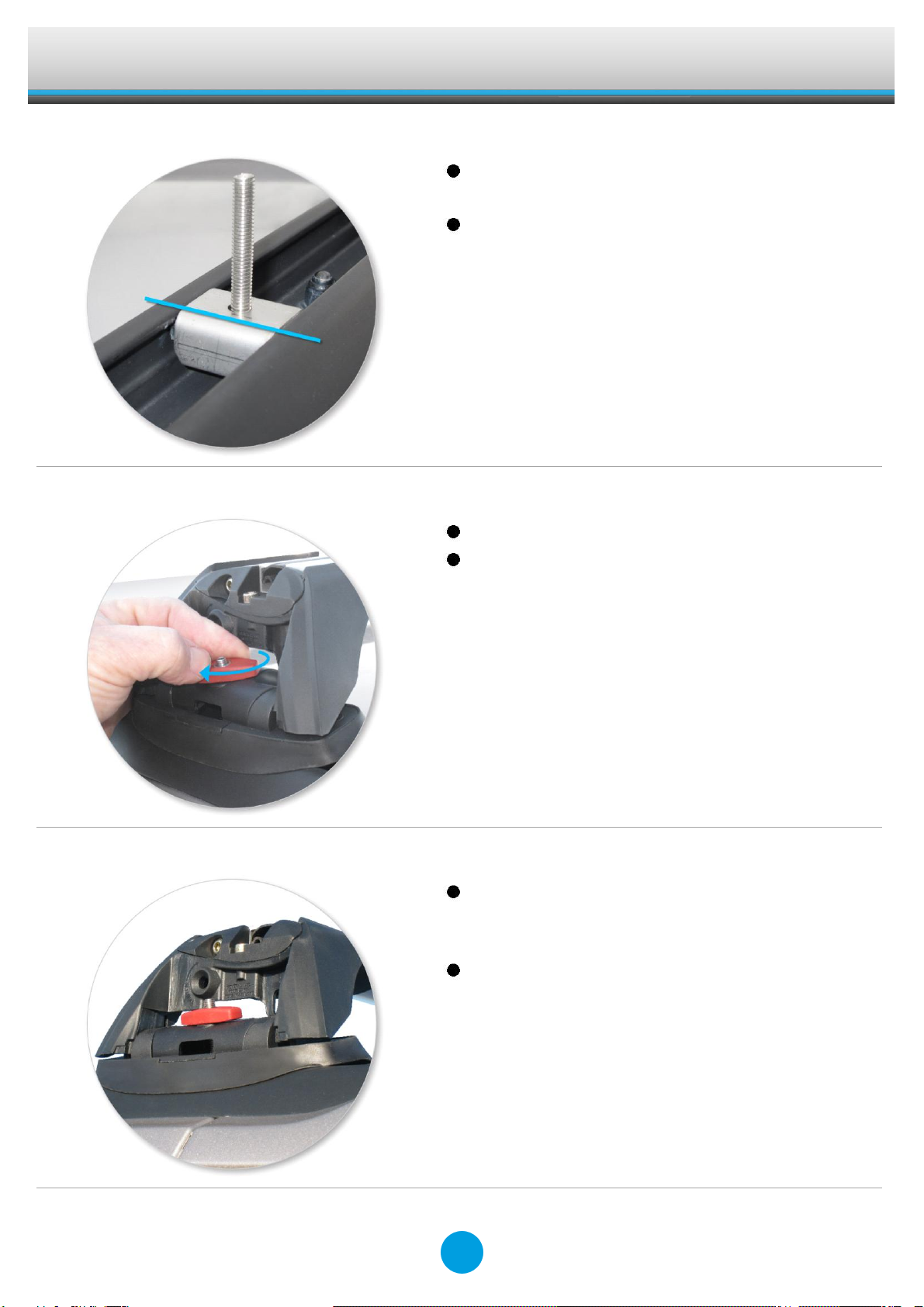

Der U-Bügel darf nicht über die Profilschiene
überstehen (wie im Bild gezeigt).
Dies an allen vier Punkten wiederholen.
Querträger auf die Gewindestifte stecken.
Rote Flügelmutter festziehen.
Vergewissern Sie sich, dass sich der rote
Plastikknopf in der gezeigten Position
befindet, nachdem er ganz angezogen wurde.
Dies an allen vier Punkten wiederholen.
7
FittingKit
K333W
D

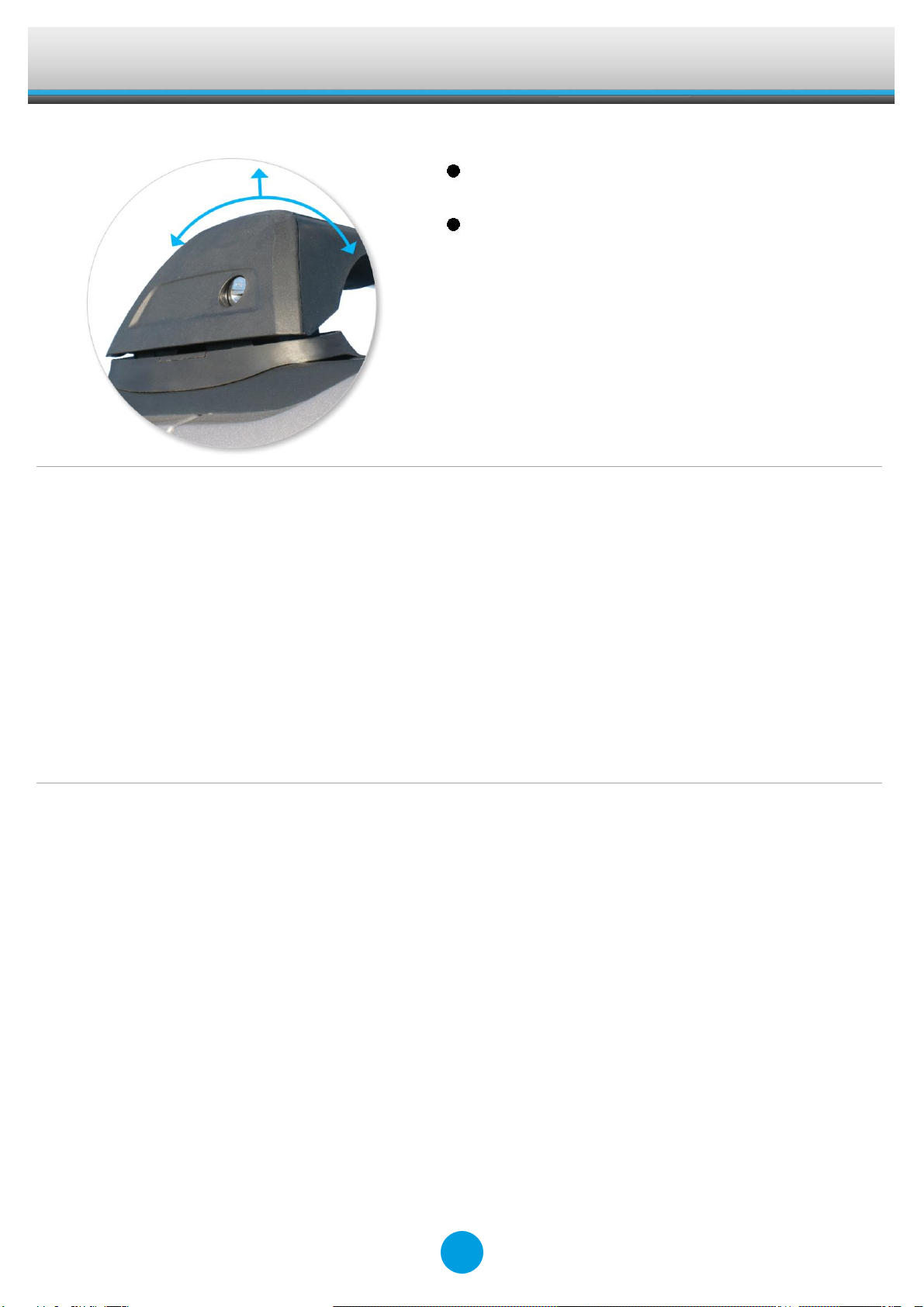

Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
Abdeckungen aufsetzen und mit Schlüsseln
verschließen (s. Abb.).
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
8
FittingKit
K333W
D
Sicherheitshinweise & Tipps
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
9
FittingKit
K333W
D
Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
Dachträger während der Reise verschließen.
Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
Träger stets sauber halten (nicht ölen oder
fetten)!
Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
Schlösser und Stellschrauben regelmäßig
schmieren.
Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
