Whirlpool WFW9620HBK Guide de l'utilisateur

DETAILED PLANNING DIMENSION

WHIRLPOOL®FRONT LOAD WASHER WITH LOAD & GO™XL DISPENSER - 5.0 cu ft

1 of 15

W11476525A

IMPORTANT: Dimensional specications are provided for planning purposes only.

DETAILED PLANNING DIMENSION

WHIRLPOOL®FRONT LOAD WASHER WITH LOAD & GO™XL DISPENSER - 5.0 cu ft

2 of 15

IMPORTANT: Dimensional specications are provided for planning purposes only.

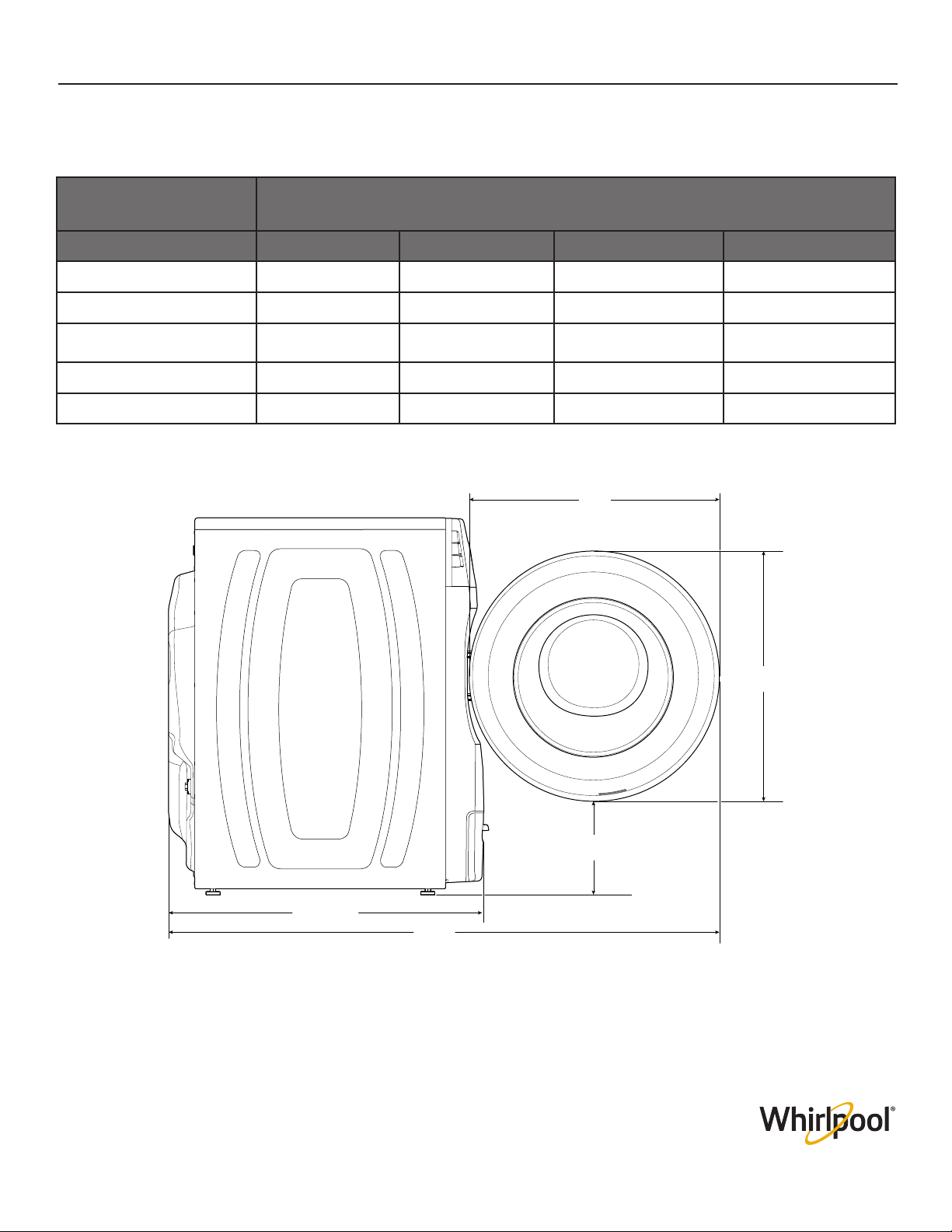

PRODUCT DIMENSIONS

WFW9620HBK

WFW9620HC

WFW9620HW

5.0 cu ft DOE (US)/5.8 cu ft IEC (CAN)

Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)

Height (with feet) (A) 385∕8981 40 1016

Product Width (B) 27 686 - -

FRONT VIEW

WARNING: To reduce the risk of re, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS and

INSTALLATION INSTRUCTIONS, located in your appliance's Owner's Manual, before installing and operating this appliance.

Electrical Requirements

WFW9620HBK

WFW9620HC

WFW9620HW

5.0 cu ft DOE (US)/5.8 cu ft IEC (CAN)

Minimum Circuit Amperage Rating 15 A

Maximum Ampere Draw 10.36 A

Operating Voltage 120 V AC only

Operating Frequency 60 Hz

ELECTRICAL REQUIREMENTS

DETAILED PLANNING DIMENSION

WHIRLPOOL®FRONT LOAD WASHER WITH LOAD & GO™XL DISPENSER - 5.0 cu ft

3 of 15

IMPORTANT: Dimensional specications are provided for planning purposes only.

PRODUCT DIMENSIONS

WFW9620HBK

WFW9620HC

WFW9620HW

5.0 cu ft DOE (US)/5.8 cu ft IEC (CAN)

Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)

Door Width (C) 2511∕16 652 - -

Product Depth (D) 331∕4844 - -

Product Depth with Door

Open (E) 561∕21435 - -

Door Height (F) 2511∕16 652 - -

Height to Bottom of Door (G) 91∕2241 - -

SIDE VIEW

DETAILED PLANNING DIMENSION

WHIRLPOOL®FRONT LOAD WASHER WITH LOAD & GO™XL DISPENSER - 5.0 cu ft

4 of 15

IMPORTANT: Dimensional specications are provided for planning purposes only.

PRODUCT DIMENSIONS

WFW9620HBK

WFW9620HC

WFW9620HW

5.0 cu ft DOE (US)/5.8 cu ft IEC (CAN)

Unit of Measurement in (minimum) mm (minimum) in (maximum) mm (maximum)

Position of Power Cord (H) 355∕16 897 - -

Power Cord Length 72 1830 - -

Position of Water Inlet

Valves (I) 355∕16 897 - -

Position of Drain Hose (J) 8 205 - -

Drain Hose Length 52 1321 - -

Diameter of Drain Hose 1 26 - -

BACK VIEW

DETAILED PLANNING DIMENSION

WHIRLPOOL®FRONT LOAD WASHER WITH LOAD & GO™XL DISPENSER - 5.0 cu ft

5 of 15

IMPORTANT: Dimensional specications are provided for planning purposes only.

All Dimensions show recommended spacing allowed, except for closet door ventilation openings which are minimum required.

This washer has been tested for installation with spacing of 0" (0 mm) clearance on the sides. Consider allowing more space for ease

of installation and servicing, and spacing for companion appliances and clearances for walls, doors, and oor moldings. Add spacing

of 1" (25 mm) on all sides of washer to reduce noise transfer. If a closet door or louvered door is installed, top and bottom air openings

in door are required.

*For additional details (or information) specic to your model, refer to your Quick Start Guide.

NOTE: All 27" wide washers should have 19" clearance, while all 29" wide washers should have 22" clearance.

RECESSED AREA OR CLOSET INSTALLATION

CUSTOM UNDER COUNTER INSTALLATION

0.25"

(5 mm)

24 in2

(155 cm2)

48 in2

(310 cm2)

(76 mm)

(25 mm) 1"

(25 mm)

39"

minimum

(991 mm)

(25 mm)

27"

(686 mm)

(25 mm)

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

LAVEUSE À CHARGEMENT FRONTAL AVEC DISTRIBUTEUR LOAD & GO™XL WHIRLPOOL® – 5,0pi3

6 de 15

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

LAVEUSE À CHARGEMENT FRONTAL AVEC DISTRIBUTEUR LOAD & GO™XL WHIRLPOOL® – 5,0pi3

7 de 15

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

DIMENSIONS DU PRODUIT

WFW9620HBK

WFW9620HC

WFW9620HW

DOE5,0 pi3(É.-U.)/IEC5,8 pi3(CAN)

Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)

Hauteur (avec pieds) (A) 38 5/8981 40 1016

Largeur du produit (B) 27 686 - -

VUE AVANT

AVERTISSEMENT: Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ et INSTRUCTIONS D’INSTALLATION du guide d’utilisation de votre appareil avant d’installer et de faire fonctionner cet appareil.

Spécications électriques

WFW9620HBK

WFW9620HC

WFW9620HW

DOE5,0 pi3(É.-U.)/IEC5,8 pi3(CAN)

Courant minimum du circuit 15 A

Consommation maximum 10,36 A

Tension de fonctionnement 120 V CA seulement

Fréquence de fonctionnement 60Hz

SPÉCIFICATIONS ÉLECTRIQUES

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

LAVEUSE À CHARGEMENT FRONTAL AVEC DISTRIBUTEUR LOAD & GO™XL WHIRLPOOL® – 5,0pi3

8 de 15

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

DIMENSIONS DU PRODUIT

WFW9620HBK

WFW9620HC

WFW9620HW

DOE5,0 pi3(É.-U.)/IEC5,8 pi3(CAN)

Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)

Largeur de la porte (C) 25 11/16 652 - -

Profondeur du produit (D) 33 1/4844 - -

Profondeur du produit avec porte ouverte (E) 56 1/21435 - -

Hauteur de la porte (F) 25 11/16 652 - -

Hauteur jusqu’au bas de la porte (G) 9 1/2241 - -

VUE LATÉRALE

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

LAVEUSE À CHARGEMENT FRONTAL AVEC DISTRIBUTEUR LOAD & GO™XL WHIRLPOOL® – 5,0pi3

9 de 15

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

DIMENSIONS DU PRODUIT

WFW9620HBK

WFW9620HC

WFW9620HW

DOE5,0 pi3(É.-U.)/IEC5,8 pi3(CAN)

Unité de mesure po (minimum) mm (minimum) po (maximum) mm (maximum)

Position du cordon d’alimentation (H) 35 5/16 897 - -

Longueur du cordon d’alimentation 72 1830 - -

Positions des valves d’entrée d’eau (I) 35 5/16 897 - -

Position du tuyau de vidange (J) 8 205 - -

Longueur du tuyau de vidange 52 1321 - -

Diamètre du tuyau de vidange 1 26 - -

VUE ARRIÈRE

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

LAVEUSE À CHARGEMENT FRONTAL AVEC DISTRIBUTEUR LOAD & GO™XL WHIRLPOOL® – 5,0pi3

10 de 15

IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication.

REMARQUE: Toutes les laveuses de 27po de large devraient avoir un dégagement de 19po, alors que les laveuses de 29po devraient

avoir un dégagement de 22po.

Toutes les dimensions représentent les dégagements recommandés permis, hormis pour les ouvertures de ventilation de la porte

del’armoire qui correspondent aux dimensions minimales nécessaires.

Cette laveuse a été testée pour une installation avec dégagement de 0po (0mm) sur les côtés. On peut éventuellement laisser

davantage de dégagement pour faciliter l’installation et l’entretien, ainsi que des distances de séparation pour les appareils ménagers

voisins et des dégagements pour les murs, portes et plinthes. Ajouter un espace supplémentaire de 1po (25mm) de tous les

côtés dela laveuse pour réduire le transfert de bruit. Si l’on installe une porte de placard ou une porte à persiennes, des ouvertures

d’aération au sommet et au bas de la porte sont nécessaires.

*Pour obtenir des détails (ou des informations) supplémentaires en lien avec votre modèle, consulter le Guide de démarrage rapide.

INSTALLATION DANS UN ENCASTREMENT OU UNE ARMOIRE

INSTALLATION SOUS COMPTOIR PERSONNALISÉE

0,25 po

(5 mm)

24 po2

(155 cm2)

48 po2

(310 cm2)

3 po

(76 mm)

3 po

(76 mm)

1 po

(25 mm) 1 po

(25 mm)

1 po

(25 mm)

39 po

minimum

(991 mm)

1 po

(25 mm)

27 po

(686 mm)

1 po

(25 mm)
