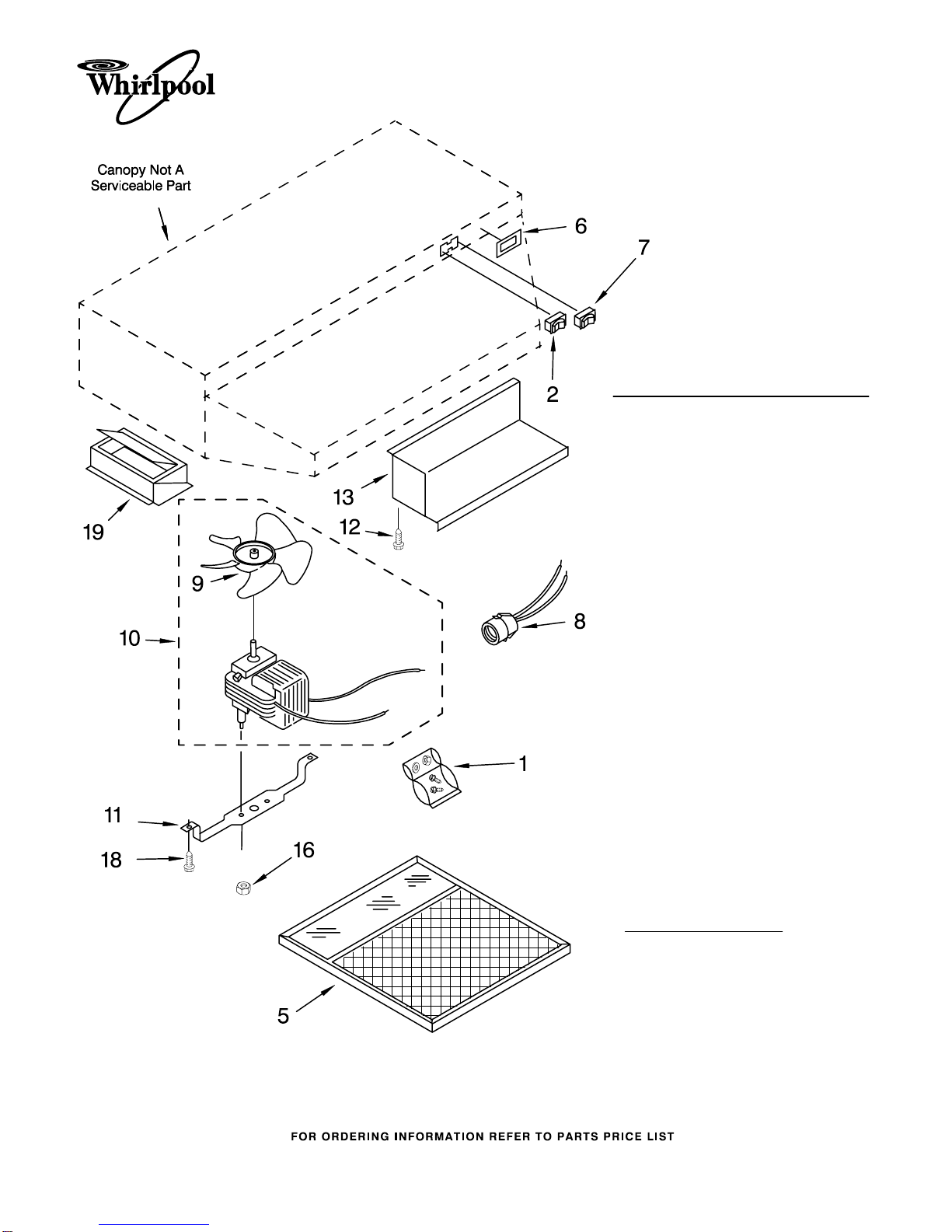

RANGE HOOD PARTS

1

For Model: RH2330XJQ1, RH2330XJZ1, RH2330XJB1, RH2330XJT1

(Designer White) (Almond) (Black) (Biscuit)

11−01 Litho in U.S.A. (rmb) Part No. 8189836

30" RANGE HOOD

(Vented)

(Use with Gas or Electric Range)

Illus. Part

No. No. DESCRIPTION

1 883191 Installation

Hardware

2 Switch, Light

8189843 White Model

8189845 Black Model

8189844 Almond Model

8189846 Biscuit Model

5 883103 Filter, With Lens

6 Nameplate

8189511 White Model

8189512 Almond Model

8189513 Black Model

8189514 Biscuit Model

7 Switch, Fan

8189847 White Model

8189849 Black Model

8189848 Almond Model

8189850 Biscuit Model

8 883094 Light Socket

9 883382 Blade, Fan

10 883378 Motor/Fan Assembly

11 883397 Bracket, Motor

12 830465 Screw, 8 x 1/4

13 Cover, wiring

883095 White

883096 Almond/Biscuit

883169 Black

16 883353 Nut, 6−32 (2)

18 883354 Screw,

8−32 x 1/4 (2)

19 830753 Damper

LITERATURE PARTS

LIT830735

Order Blank,

Filter

LIT8284867

Installation

& Operating

Instructions

LIT883184

Wiring Diagram
