Whirlpool AKM 975/BA/02 Manuel utilisateur

SERVICE Whirlpool Europe

Customer Services

Model

AKM 975/BA/02

Version

8571 975 53000 Page

Technical data 2

Spare part list 3

Exploded view 4

Wiring diagram 5

Text/Legend 6 - 7

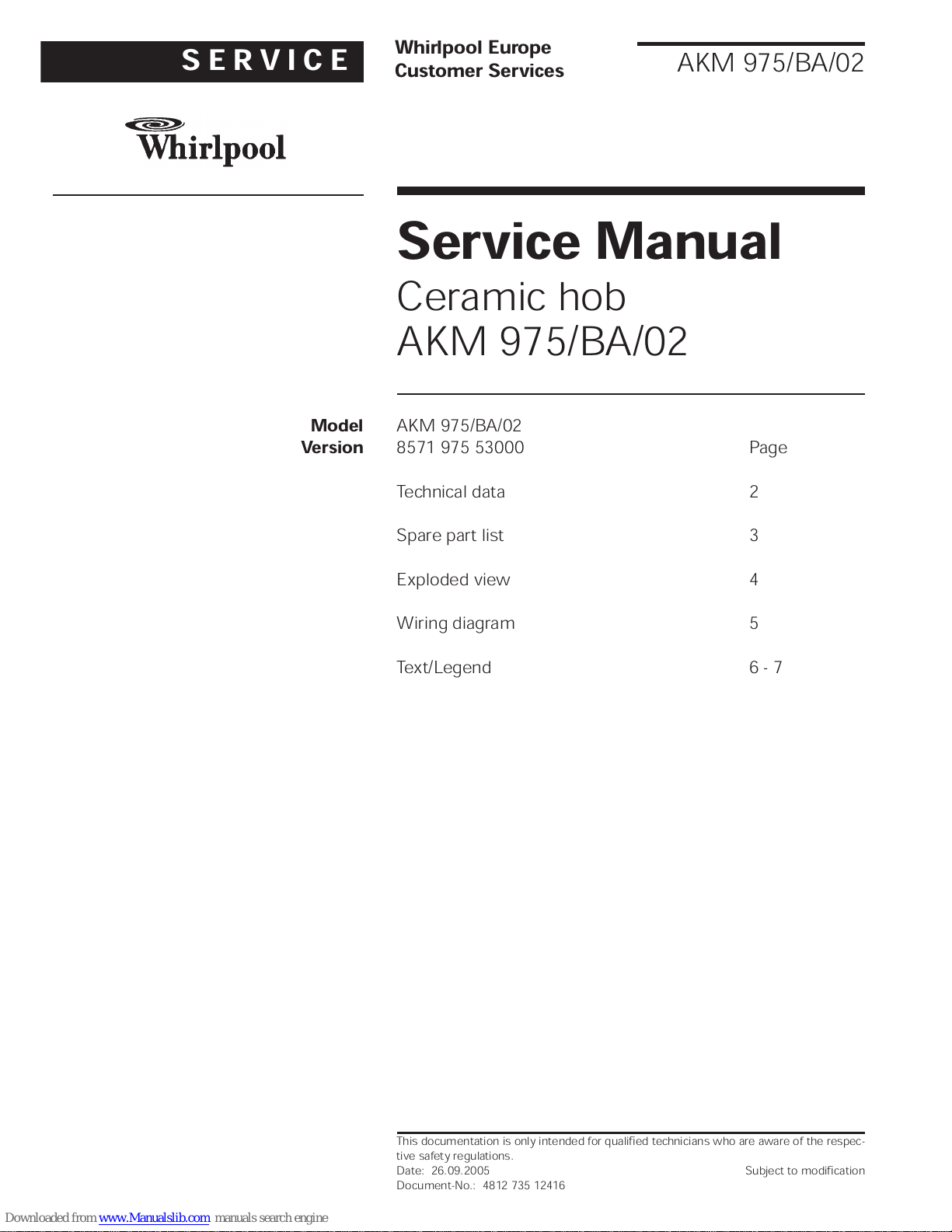

Service Manual

Ceramic hob

AKM 975/BA/02

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 26.09.2005 Subject to modiﬁcation

Document-No.: 4812 735 12416

SERVICE

26.09.2005 / Page 2 AKM 975/BA/02

Whirlpool Europe

Doc. No: 4812 735 12416 8571 975 53000

Customer Service

Technical data

Electrical connection

Rated voltage 230 - 240 V~ 50/60 Hz

Main connection 230 - 240 V 1N~

Power

Total connected load 6700 W

Hot plates

Front left (HR) ø 145 mm 1150 W

Middle zone (S8) ø 145/250 mm 960/1750 W

Rear left (HR) ø 180 mm 1750 W

Middle right zone (S8) ø 210 mm 640/2050 W

Hob control Touch control with electronic power unit

SERVICE Whirlpool Europe

AKM 975/BA/02 26.09.2005 / Page 3

Customer Service

8571 975 53000 Doc. No: 4812 735 12416

Spare part list

Model AKM 975/BA/02

Service No. 857197553000

Version 857197553000

Pos. No. 12NC Code Description

031 0

4812 440 39511

Hob Touch Control

034 0

4819 310 38947

Mounting kit spring for wood

462 3

4812 259 98394

Cooking plate VC 210 240V

462 4

4812 259 98395

Cooking plate VC oval 240V

463 0

4812 259 98392

Cooking plate HR 145 240 V

463 1

4812 259 98393

Cooking plate HR 180 240V

491 0

4812 290 68293

Connection block 5-way

521 1

4812 214 58165

Power unit

561 0

4819 282 28699

Protector Plate

561 1

4812 280 38028

Protector plate

902 0

4812 401 18524

Bracket 145

902 1

4812 401 18512

Bracket 180

902 3

4812 492 98031

Spring 210 oval

933 0

4819 492 68682

Spring

964 0

4812 466 88567

Gasket

993 0

4819 404 78697

Mounting kit marble

993 9

4819 690 48044

Scraper

994 0

4819 395 88001

Mounting instr. template n.shown

SERVICE

26.09.2005 / Page 4 AKM 975/BA/02

Whirlpool Europe

Doc. No: 4812 735 12416 8571 975 53000

Customer Service

Exploded view

SERVICE Whirlpool Europe

AKM 975/BA/02 26.09.2005 / Page 5

Customer Service

8571 975 53000 Doc. No: 4812 735 12416

Wiring diagram

SERVICE

26.09.2005 / Page 6 AKM 975/BA/02

Whirlpool Europe

Doc. No: 4812 735 12416 8571 975 53000

Customer Service

Text/Legend

SERVICE Whirlpool Europe

AKM 975/BA/02 26.09.2005 / Page 7

Customer Service

8571 975 53000 Doc. No: 4812 735 12416

Text/Legend
