SERVICE Whirlpool Europe

Customer Services

Model 945 330 85

Version 8541 744 12000 Page

Technical data 2

Spare part list 3

Exploded view 4

Wiring diagram 5

Service Manual

Gas hob

945 330 85

HOB 442/S

945 330 85

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 31.03.1998 Subject to modiﬁcation

Document-No.: 4812 715 17852

SERVICE

31.03.1998 / Page 2 945 330 85 Whirlpool Europe

Doc. No: 4812 715 17852 8541 744 12000 Customer Service

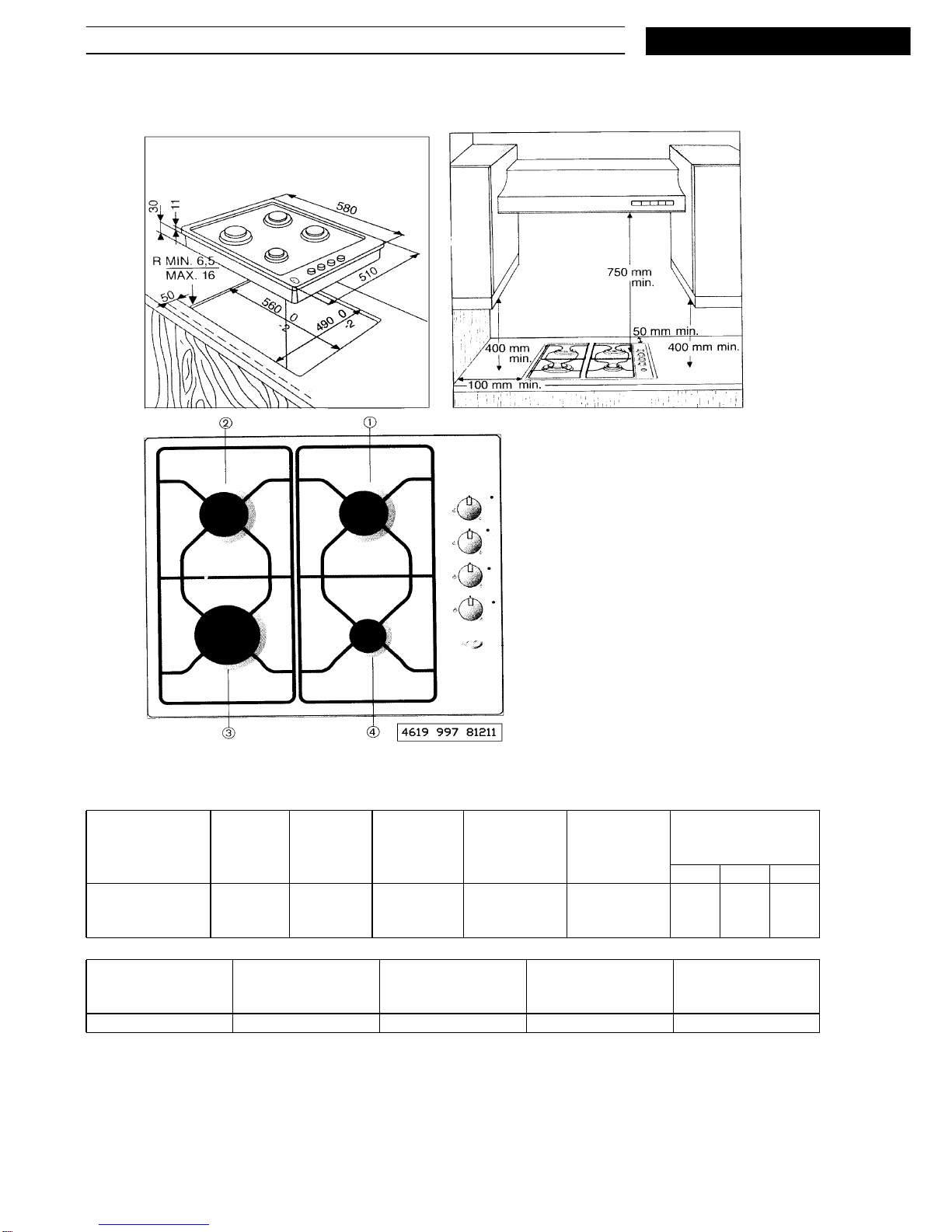

Technical data

Type of gas used Type of

burner Injector

marking Rated heat

capacity

PCS-kW

Rated

consumption Reducedheat

capacity

PCS-kW

Gas pressure (mbar)

min. rat. max.

Natural Gas

(Methane)

G 25

large

medium

small

129

3,00

1,65

1,00

332 l/h

183 l/h

111 l/h

0,60

0,35

0,35 20 25 30

Type of gas used Appliance

model Total rated heat

capacity

PCS-kW

Total rated

consumption Air required for

burning m/h

G20 25 mbar 4 gas 7,30 809 l/h 14,6

1. Medium Burner

2. Medium Burner

3. Large Burner

4. Small Burner

Voltage: 230 V

Frequency: 50 Hz

SERVICE Whirlpool Europe 94533085 31.03.1998 / Page 3

Customer Service 8541 744 12000 Doc. No: 4812 715 17852

Spare part list

Model 945 330 85

Service No. 854174412000

Version 854174412000

Pos. No. 12NC Code Description from to

002 0 4819 450 58138 Lid

031 0 4819 442 39232 Hob

031 1 4819 468 18272 Stopper

033 0 4819 458 68195 Grid for hob

043 0 4819 417 19216 Hinge right

043 1 4819 417 19217 Hinge left

043 2 4819 404 79318 Bearing right

043 3 4819 404 79319 Bearing left

043 4 4819 310 39437 Washer set

332 2 4819 410 28915 Button,push f. electr. ignition

334 3 4819 411 29504 Knob

470 0 4819 360 69698 Injector holder A

470 1 4819 360 69697 Injector holder SR

470 2 4819 360 69696 Injector holder R

471 0 4819 360 78397 Burner A

471 1 4819 360 78398 Burner SR

471 2 4819 360 78399 Burner R

473 0 4819 360 69682 Lid burner A

473 1 4819 360 69681 Lid burner SR

473 2 4819 360 69679 Lid burner R

474 2 4819 310 39348 Set of nozzles G25-25 mbar

571 0 4819 360 58674 Tap R

571 1 4819 360 58675 Tap SR/A

591 0 4819 252 68147 Spark plug

591 1 4819 492 68788 Spring

595 0 4819 145 78206 Connectionblock + generator

773 0 4819 530 48605 Pipe, burner rear right

773 1 4819 530 48603 Pipe, burner front right

773 2 4819 530 48604 Pipe, burner rear left

773 3 4819 530 48602 Pipe, burner front left

773 9 4819 526 48181 Tube bend

794 0 4819 466 68874 Gasket ring

794 1 4819 532 58229 Gasket ring

794 2 4819 530 58065 Gasket ring

900 1 4819 404 79304 Bracket

904 0 4819 468 18271 Rubber

912 0 4819 502 18429 Screw

922 1 4819 532 28276 Bushing

932 2 4819 492 68831 Spring

964 0 4819 468 18278 Gasket hob

SERVICE

31.03.1998 / Page 4 945 330 85 Whirlpool Europe

Doc. No: 4812 715 17852 8541 744 12000 Customer Service

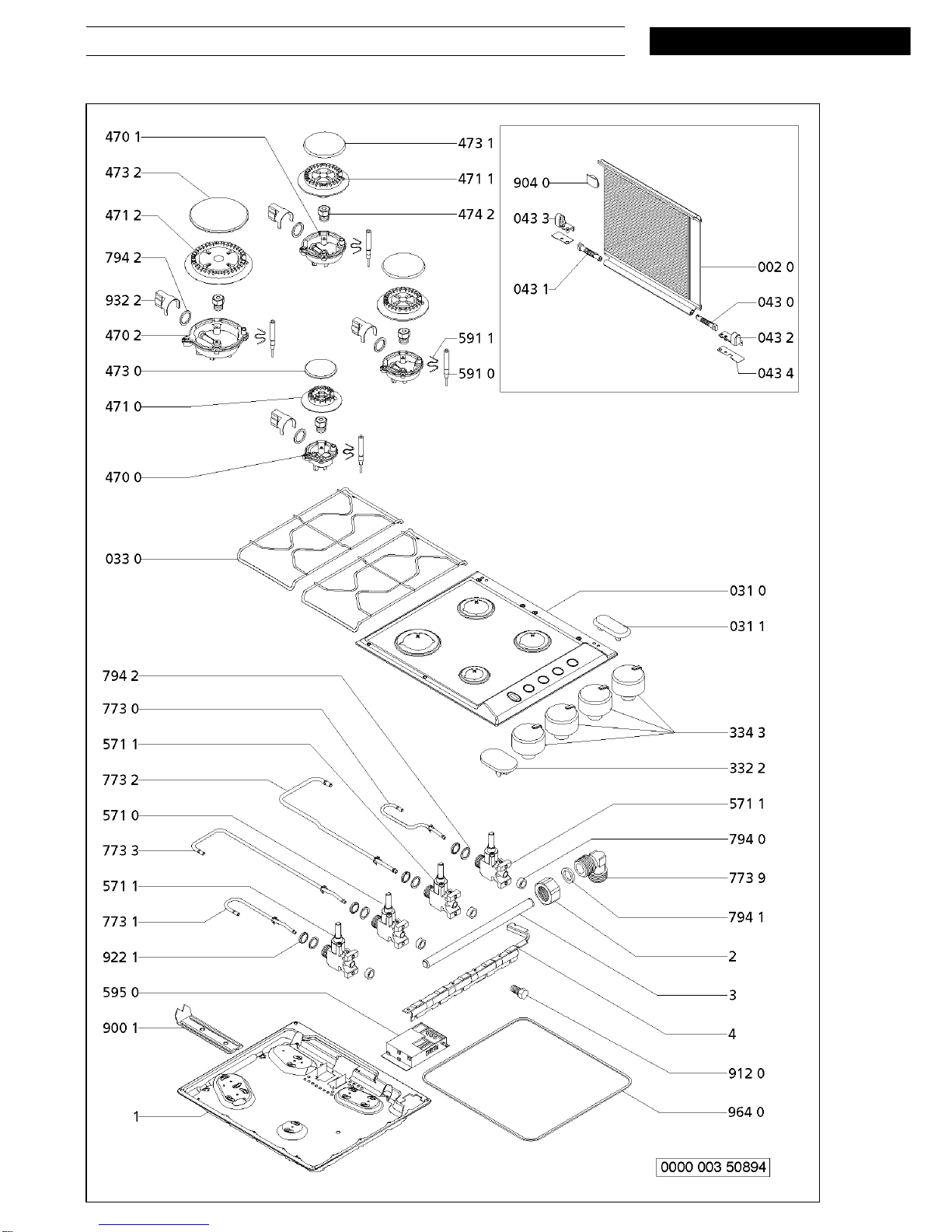

Exploded view

SERVICE Whirlpool Europe 945 330 85 31.03.1998 / Page 5

Customer Service 8541 744 12000 Doc. No: 4812 715 17852

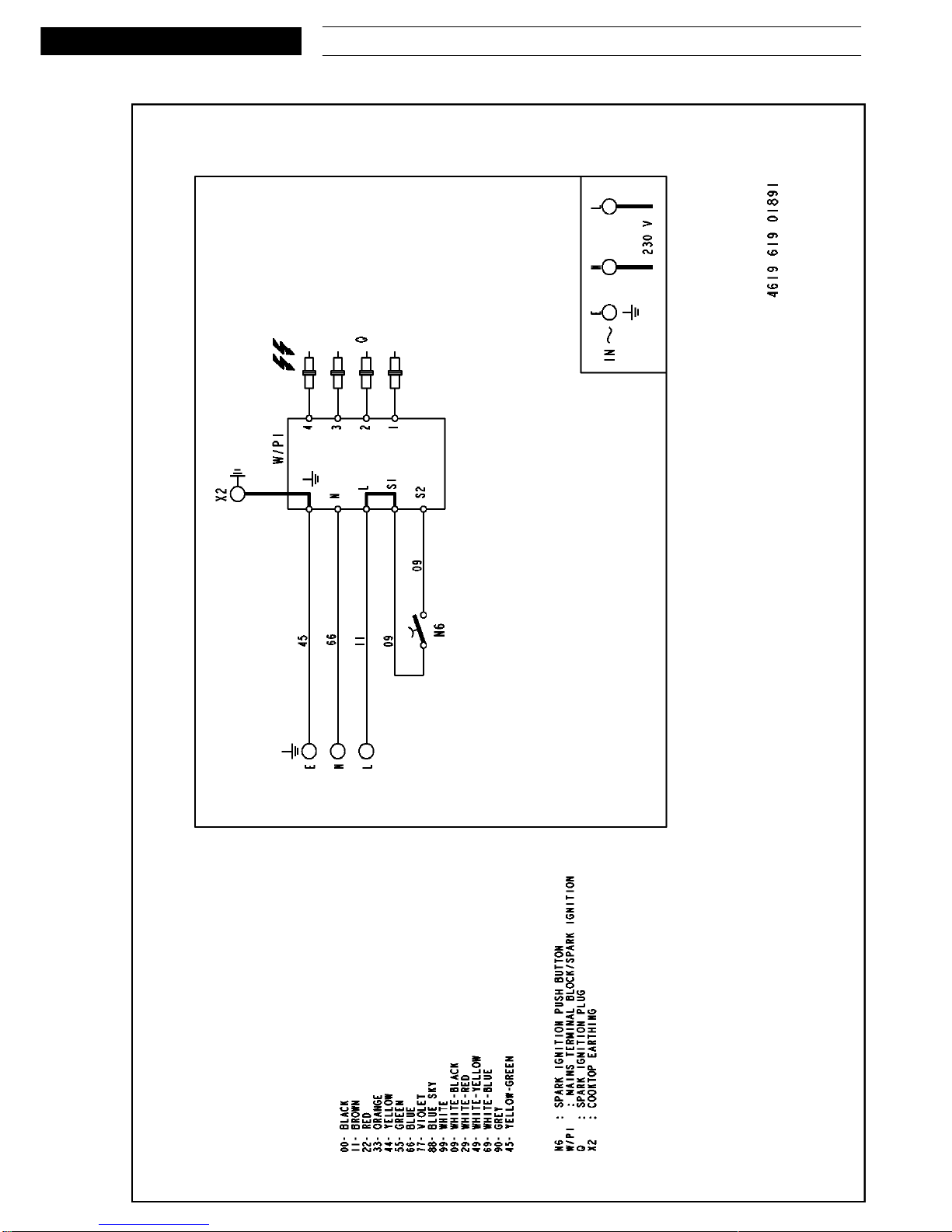

Wiring diagram
