SERVICE MANUAL

60cm Combi hob

AKC631E/IX

Model AKC631E/IX

Version 8904123064487 Page

Technical Data 2

Exploded view 3

Spare parts list 4

Wiring diagram 5

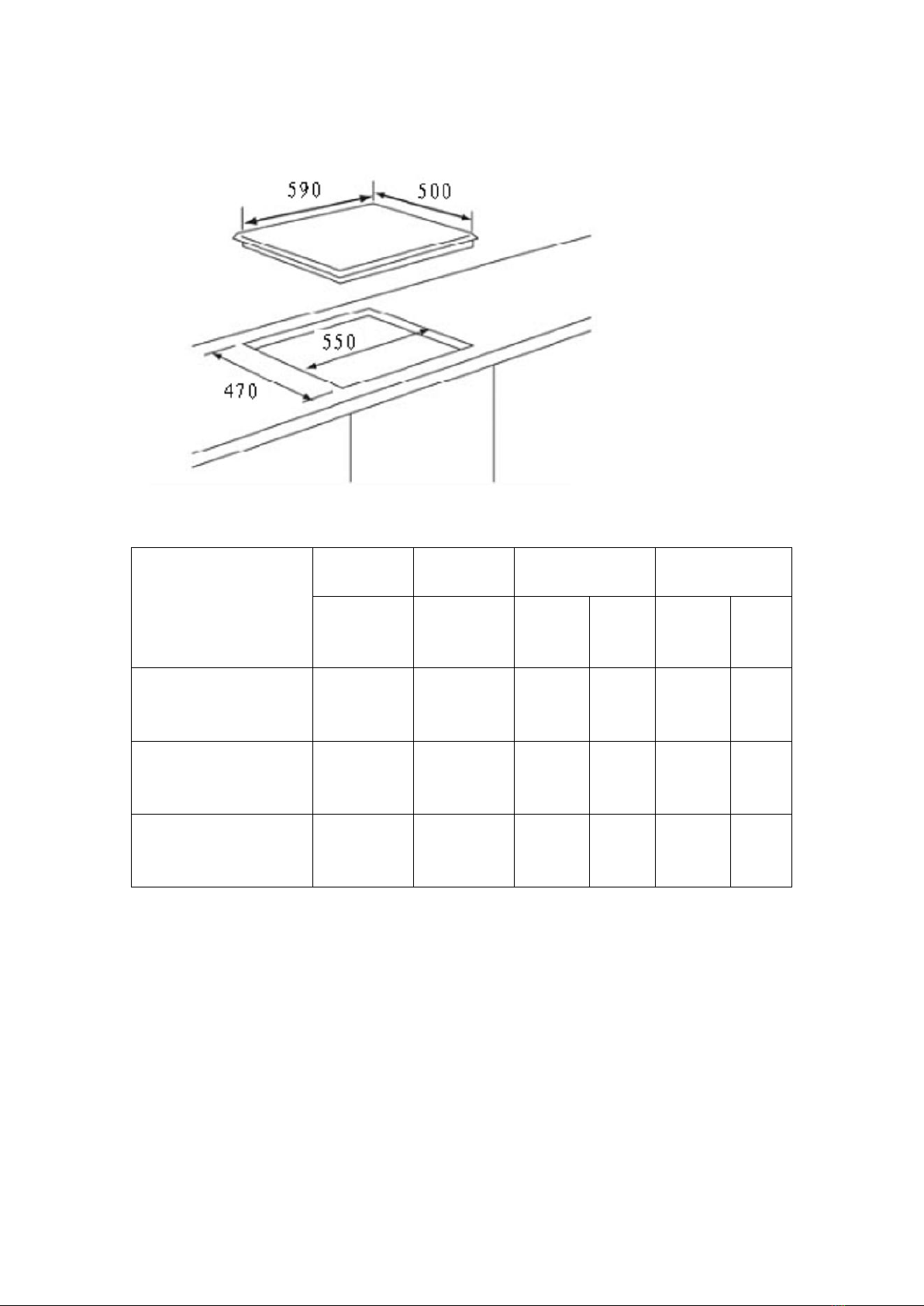

Technical Data

Dimensions in mm.

BURNER TYPE

MAX

OUTPUT

MIN

OUTPUT

G20

20mbar

G30

30mbar

Nozzle

(mm)

Cons

M3/h

Nozzle

(mm)

Cons

g/h

Small

Auxiliary

burner

1.00

0.35

0.72

0.095

0.50

Medium

Semi-rapid

Burner

1.75

0.65

0.97

0.167

0.65

127

Large rapid burner

3.0

1.0

1.15

0.286

0.85

218

Gas intake connection G1/2″

Electricity supply 220-240v~50/60Hz

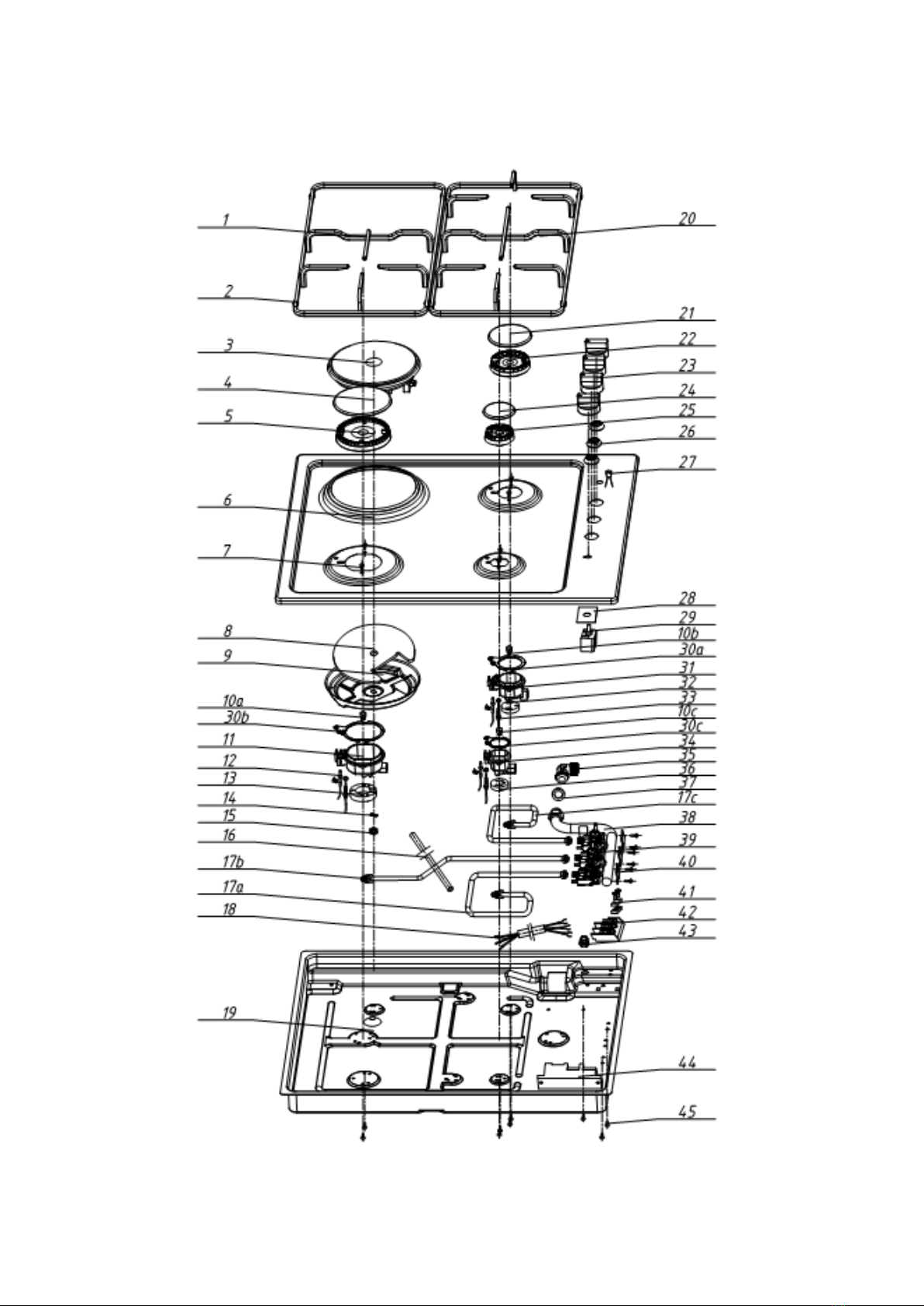

Exploded view

Spare parts list

Parts

No.

Code

Qty

Description

32247020

1 pcs

PAN SUPPORTASSEMBLY-1

32102003

8 pcs

CUSHION

32004002

1 pcs

145 HOTPLATES(230V/1500W)

32214003

1 pcs

LID FOR RAPID BURNER

32223002

1 pcs

FLAME SPREADER FOR RAPID BURNER - ITALY

32173003

1 pcs

STAINLESS PANEL

20101002

6 pcs

CROSS BOLT -304

32253006

1 pcs

INSULATION

32004001

1 pcs

FIXING PLATE FOR THE HOTPLATES

10a

32192010

1 pcs

403NOZZLE

10b

32192006

1 pcs

328 NOZZLE

10c

32192013

1 pcs

6458 NOZZLE

32203002

1 pcs

RAPID BURNER

32300006

2 pcs

403A -SPARK PIN

32300007

1 pcs

403A- SPARK PIN

32100002

1 pcs

CUSHION

20302012

1 pcs

CUSHION

20201001

2 pcs

SCREW CAP

32009001

1 pcs

φ12GLASS FIBER PIPE

17a

32163078

1 pcs

468-ALUMINIUM PIPE A

17b

32163079

1 pcs

468-ALUMINIUM PIPE B

17c

32163080

1 pcs

468-ALUMINIUM PIPE C

32307049

1 pcs

AMERICAN POWER CORD WITHOUT PLUG

32002053

1 pcs

CHASSIS—STAINLESS STEEL

32247005

1 pcs

PAN SUPPORTASSEMBLY

32213005

1 pcs

LID FOR SEMI-RAPID BURNER

32222003

1 pcs

FLAME SPREADER FOR SEMI-RAPID BURNER - ITALY

32244027

4 pcs

KONB 17

32212006

1 pcs

LID FOR AUXILIARY BURNER

32221001

1 pcs

FLAME SPREADER FOR AUXILIARY BURNER - ITALY

32120012

3 pcs

WATER PROOF RING FOR THE KNOB

33312001

1 pcs

INSTRUCTION LIGHT

32120010

1 pcs

WATER PROOF CUSHION

32313002

1 pcs

TEMEPRETURE SWITCH

30a

32258046

1 pcs

WATER PROOF RING FOR SEMID-RAPID BURNER BASE

30b

32258047

1 pcs

WATER PROOF RING FORRAPID BURNER BASE

30c

32258045

1 pcs

WATER PROOF RING FOR AUXILIARY BURNER BASE

32202004

1 pcs

EMID-RAPID BURNER

32100005

1 pcs

CUSHION FOR SEMID-RAPID BURNER

32312005

1 pcs

403A THERMOCOUPLE

32312004

2 pcs

403A THERMOCOUPLE

32201001

1 pcs

AUXILIARY BURNER

32243002

1 pcs

INLET ELBOW

32100006

1 pcs

CUSHION FOR AUXILIARY BURNER

32258016

2 pcs

SEALING RING

32160114

1 pcs

INLET PIPE WITH SCREW CAP -CE

32113014

1 pcs

ALUMINIUM PIPEφ6

32113028

1 pcs

ALUMINIUM PIPEφ6

32113027

1 pcs

ALUMINIUM PIPEφ6

32001012

3 pcs

PIPE HOLDER

20106017

6 pcs

CROSS BOLT

91075001

2 pcs

BOARD COVERING THE WIRE

32311001

1 pcs

CONNECTOR

32258062

1 pcs

FIXING BRAKET FOR THE WIRE

32304004

1 pcs

468 IGNITION

20105004

4 pcs

CROSS SELF-DRILL BOLT

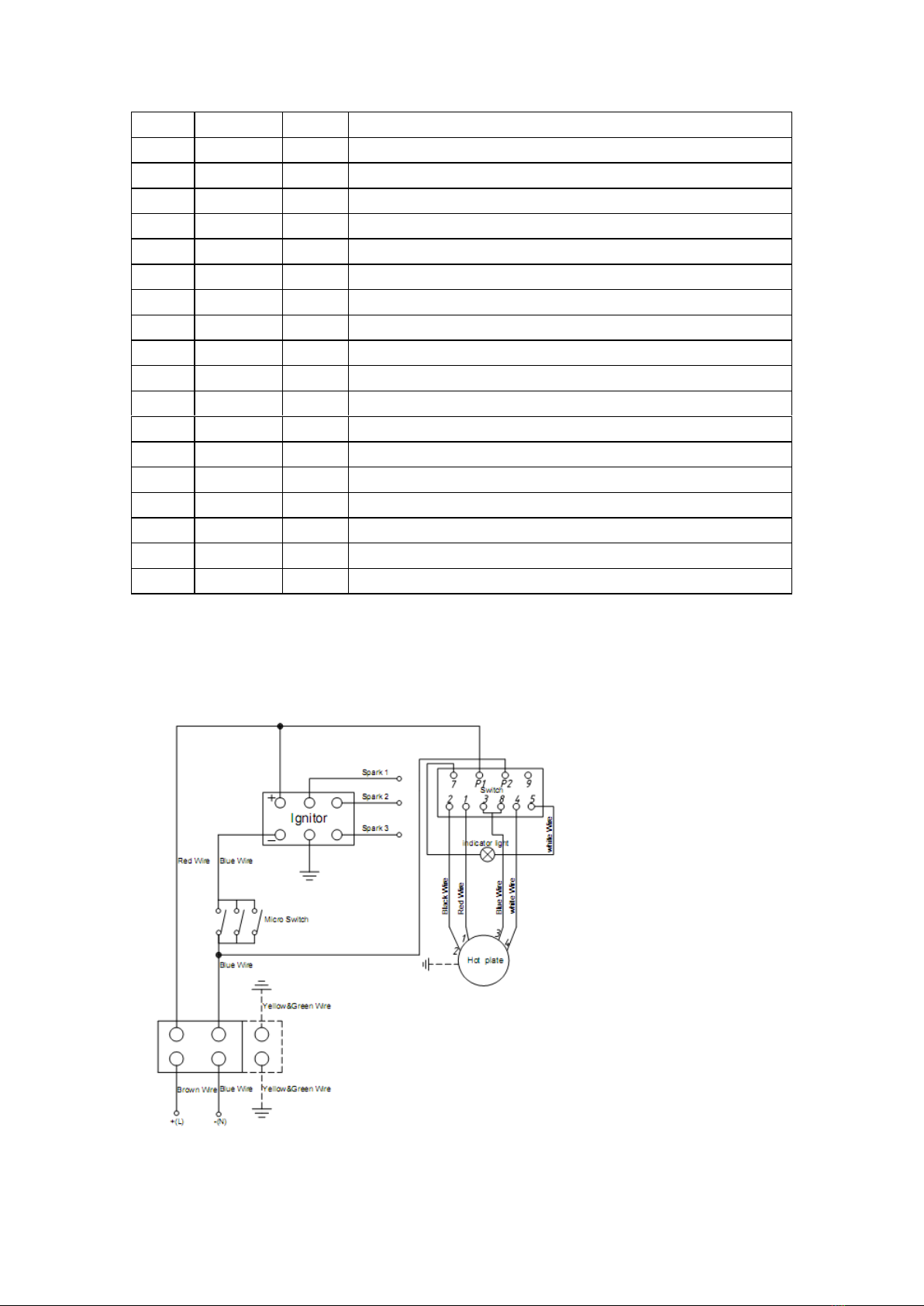

Wiring diagram
