CABINET PARTS

For Model: EH050FXRQ01

(White)

3−06 Litho In U.S.A. (tpm) Part No. 8214880

CHEST FREEZER

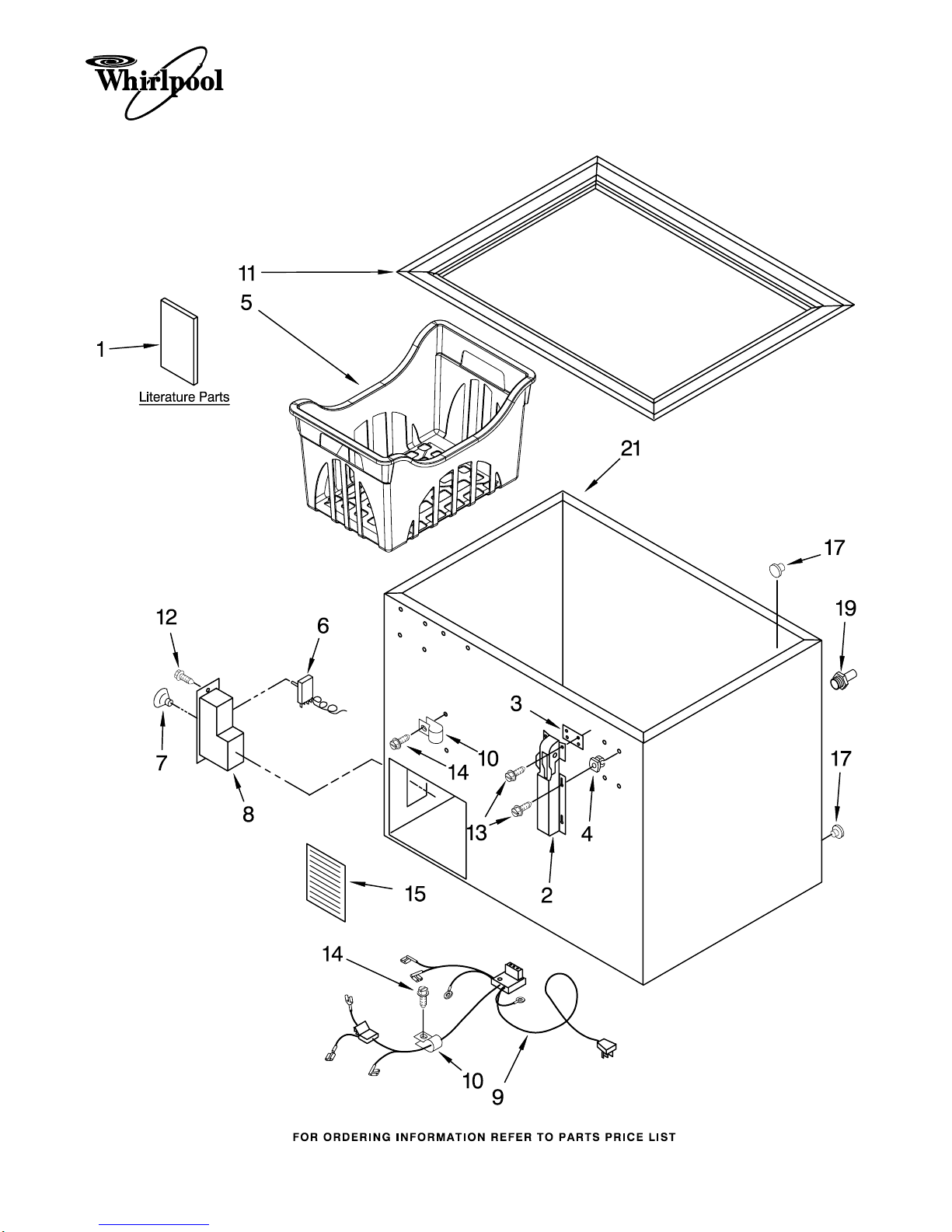

CABINET PARTS

For Model: EH050FXRQ01

(White)

8214880

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8210431 Owner’s Manual

4356789 Energy Label

2 4356490 Hinge Assembly

3 4356463 Spacer, Hinge

4 4356321 Plastic, Grommet

5 8210333 Basket, Plastic

6 8210276 Thermostat

7 4356769 Knob, Thermostat

8 8210234 Control Box

9 4356743 External, Wiring

Harness

10 4356643 Plastic, Clip (2)

11 4356681 Breaker Strip

12 4356583 Screw

13 4356491 Screw

14 4356496 Screw

15 4356622 Access Panel

17 4356456 Drain Cap

19 4356481 Adapter, Drain

21 Cabinet (Not A

Serviceable Part)

DOOR PARTS

For Model: EH050FXRQ01

(White)

8214880

Illus. Part

No. No. DESCRIPTION

1 4390898 Exterior Door

Panel (Includes

Insulation)

2 4356548 Handle

3 4356306 Clip, Handle

4 2255121 Nameplate

6 4356564 Interior Door

Panel

7 4356714 Gasket

8 4356317 Plastic,

Mounting Clip

UNIT PARTS

For Model: EH050FXRQ01

(White)

8214880

Illus. Part

No. No. DESCRIPTION

1 4356715 Compressor

(Includes Items

2, 3, 4, 7 & 9)

2 4356716 Relay

3 4357299 Drier

4 4356335 Grommet, Mounting

Compressor

5 4356336 Clip, Hitch

6 4356680 Base, Compressor

7 4356599 Cover

9 4356717 Overload

11 4356720 Brace

REFRIGERANT CHARGE

3.0 oz.

(R−134A)

OPTIONAL PARTS (NOT INCLUDED)

For Model: EH050FXRQ01

(White)

8214880

Illus. Part

No. No. DESCRIPTION

Parts Not Illustrated and

Optional Parts (Not Included)

Customer Touch−Up Material

350930 Enamel, White

(13 Oz. Spray Can)

72017 Brush Touch−Up Kit

(White)

799344 Enamel, White

(1 Qt. Uncut)

Important: The spray paint is

not to be used where the paint

may make contact with the door

gaskets.

4356703 Rivet Kit (60)
