COOKTOP PARTS

For Models:RCS2012RS02

(Stainless Steel)

4−06 Litho in U.S.A. (cre) Part No. 8186649

20" ELECTRIC

BUILT−IN

COOKTOP

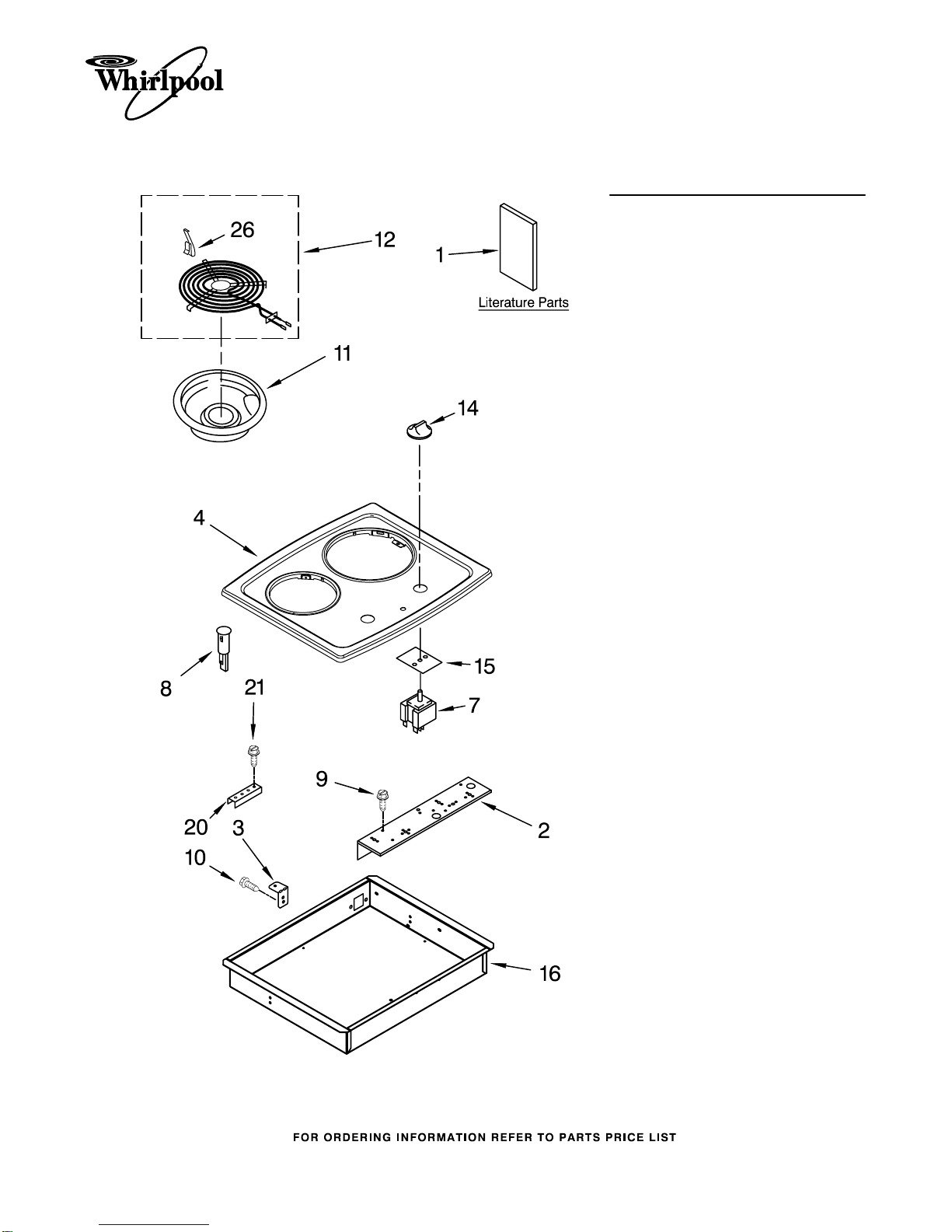

Illus. Part

No. No. DESCRIPTION

1 LITERATURE PARTS

8286310 Installation

Instructions

8286613 Use & Care Guide

9759133 Safer Cooking Tips

9762761 Safer Cooking Tips

2 8286443 Bracket, Switch

Mounting

3 3192454 Bracket, Mounting

4 Cooktop

8286389LM

Stainless Steel

7 Switch Infinite

3191472 Use W/8" Element

(Silver Shaft)

3191471 Use W/6" Element

(Blue Shaft)

8 4456181 Light, Indicator

9 3177991 Screw

10 3196537 Screw

11 Pan, Surface Unit

3195208 6"

3195209 8"

12 Element, Surface

8053265 6"

8053267 8"

8286043BL

Knob, Control (2)

15 3183956 Seal, Switch

Shaft (2)

W10005700

Burner Box

20 4455917 Bracket, Mounting

21 3400093 Screw

26 3195917 Clip, Element

OPTIONAL PARTS (NOT INCLUDED)

For Models:RCS2012RS02

(Stainless Steel)

8186649

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242821 Wire, Blue

14 Ga. 150 C

242822 Wire, Brown

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

WIRING HARNESS PARTS

Wiring Harness Parts

8286437 Harness, Wiring

(Main)

W10005710

Bracket, Harness

Cover

W10005730

Conduit Assembly

3400015 Screw

4455805 Grommet, Harness
