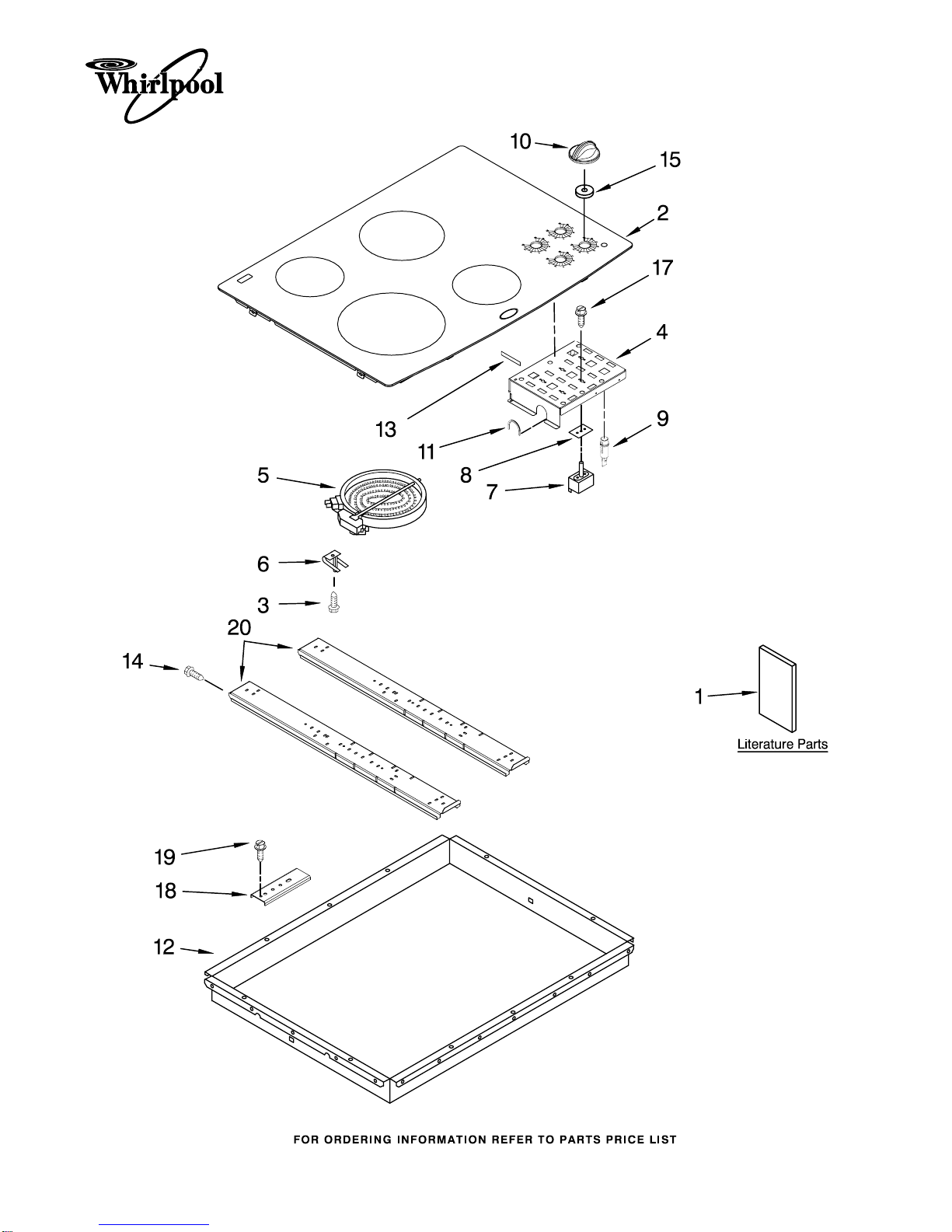

COOKTOP PARTS

For Model: RCC3024RB03, RCC3024RQ03, RCC3024RT03

(Black) (Designer White) (Biscuit)

3−08 Litho in U.S.A. (amd) Part No. W10200242 Rev. A

30" ELECTRIC

BUILT−IN COOKTOP

COOKTOP PARTS

For Model: RCC3024RB03, RCC3024RQ03, RCC3024RT03

(Black) (Designer White) (Biscuit)

W10200242

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

Installation

Instructions

8286066 Cooktop

8304571 Undercounter Oven

8286337 Wiring Diagram

W10162165

Use & Care Guide

Safe Cooking Tips

9762761 English

W10065852

French

2 Cooktop, Glass

W10140990

Black

W10141723

Designer White

W10141724

Biscuit

3 246119 Screw (8)

4 8285935 Bracket, Switch

Mounting

3196537 Screw

3196160 Screw

5 Element, Surface

8523698 1200W LR−RF

8523696 1800W RR

8523692 2500W LF

6 9759094 Spring,Locator (8)

7 Switch, Infinite

3191049 1200W LR−RF

3191050 1700W RR

4454541 2400W LF

8 3183956 Seal, Switch Cover

9 3193012 Light, Indicator

10 Knob, Control (4)

8286043BL

Black

8286043WH

Designer White

8286043BT

Biscuit

11 8286607 Grommet, Flexible

12 8285862 Box, Burner

13 3192439 Seal, Limiter

14 3196537 Screw

15 8285469 Seal, Switch

Shaft (4)

17 311865 Screw

18 4455917 Bracket, Mounting

19 3400093 Screw

20 9763517 Rail, Element

OPTIONAL PARTS

For Model: RCC3024RB03, RCC3024RQ03, RCC3024RT03

(Black) (Designer White) (Biscuit)

W10200242

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

WIRING HARNESS PARTS

8285996 Wiring Harness

Surface Unit

8286642 Tape, Foam

8286346 Harness Conduit

3400015 Screw
