Owner’s Manual

Indoor Lighting Fixture

Installation Instructions

W-194

031705

Please write model number here for future reference: / Veuillez noter le numéro de mod-

èle aux fins de référence ultérieure: / Por favor, incluya el número del modelo aquí para

futura referencia:

12 pg_W-194_EFS 4/7/05 10:59 PM Page 1

ASSEMBLY INSTRUCTIONS FOR INDOOR LIGHT FIXTURE

Congratulations on your Westinghouse purchase. This fixture has been designed to give you

many years of beauty and service. Please email questions and comments to:

catalogroom@westinghouselighting.com.

NOTE: Carefully unpack fixture and parts. Make sure all parts are included before

discarding any packing materials (see figure 1).

WARRANTY INFORMATION

This Westinghouse Lighting Fixture is warranted against defects in material and workmanship for

a period of Five Years from purchase date. This warranty is in lieu of all other

warranties expressed or implied.

This warranty does not cover acts of nature such as lightning damage, or corrosion and

discoloration of components, nor does it cover damages caused through abuse, improper

installation, surges in electric current, or acts of third parties.

This warranty does not cover broken glass. If fixture is received with broken glass, please call

Westinghouse Lighting for free replacement.

This warranty does not cover costs of removing and re-installing the light fixture.

If this fixture fails for any reason covered by this warranty, simply return the fixture with a copy of

the original sales receipt, freight prepaid and Westinghouse Lighting, at its option, shall repair or

replace the fixture or refund the purchase price.

WARNING ELECTRICAL SHOCK CAN RESULT IN SERIOUS INJURY.

Read and follow instructions exactly as shown. If instructions are unclear,

do not proceed. Contact a qualified electrician. Read all instructions

before beginning. Proper wiring is essential for safe operation of this fix-

ture. When cutting or drilling into walls or ceilings, do not damage electri-

cal wiring, gas lines, or water lines. If any of the fixture or wiring compo-

nents are damaged, do not install fixture. Return to place of purchase.

For fixtures provided with 75° C or 90° C supply wire warning only. (These

warnings are provided on the U.L. label and on the fixture carton.) Risk of

fire. Most dwellings built before 1985 have supply wires rated 60° C.

Consult a qualified electrician before installing.

NOTE: For fixture employing a grounded convenience outlet. This fixture

employs a grounded type receptacle and is not intended for connection to

a two wire ungrounded source of supply.

Applicable only to portable lamps:

To reduce the risk of electrical shock, all portable lamps have a polarized

plug (one blade is wider than the other). This plug will fit into a polarized

outlet only one way. If plug does not fit, reverse the plug. If it still does not

fit, contact a qualified electrician. Never use with an extension cord unless

plug can be fully plugged into the extension cord. Do not alter the plug.

12 pg_W-194_EFS 4/7/05 10:59 PM Page 2

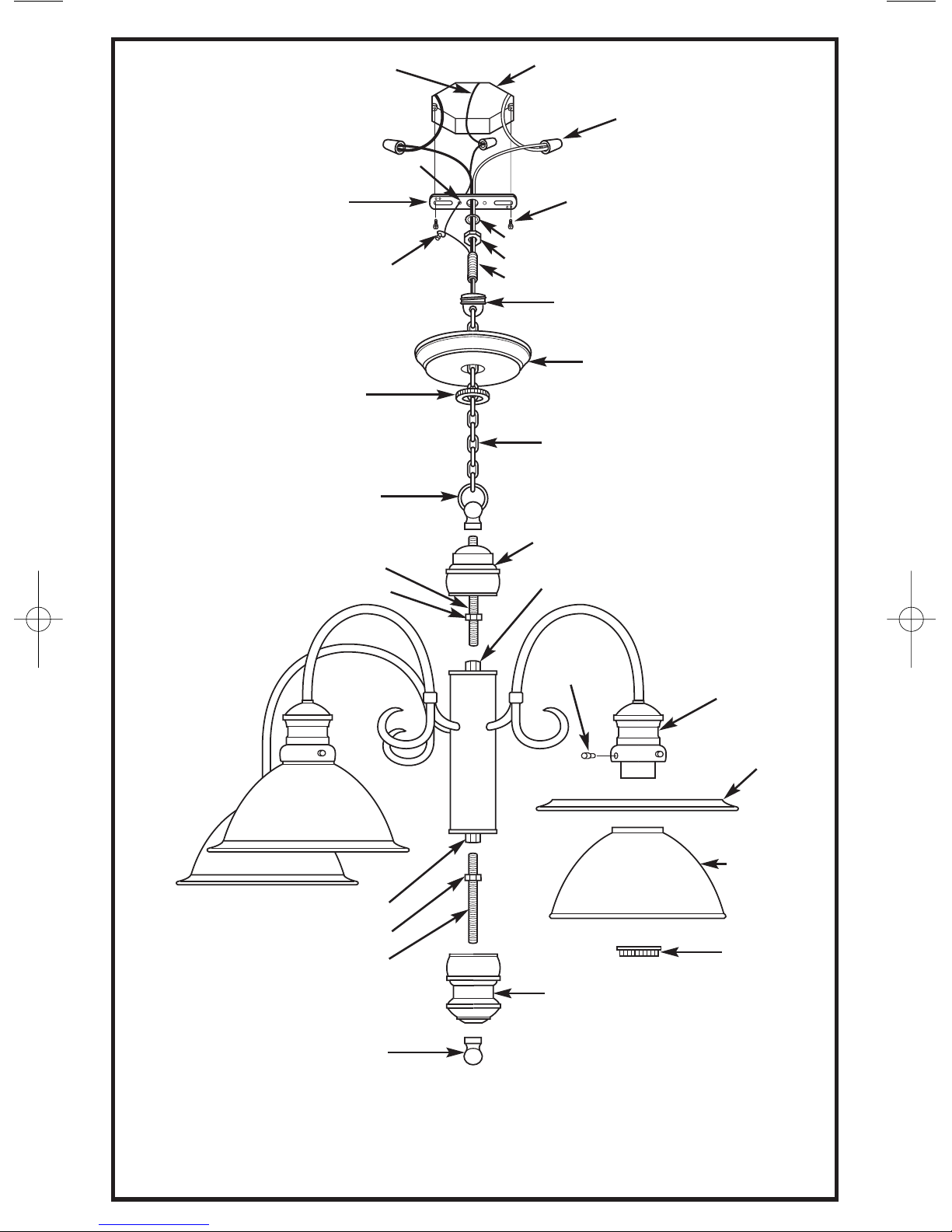

FIGURE 1.

*NOT SUPPLIED

Line art shown may not exactly match the fixture enclosed.

However, the installation instructions do apply to this fixture.

MOUNTING

BAR (A)

LOCK WASHER (F)

*OUTLET

BOX (B)

GREEN

GROUNDING

SCREW (R)

WIRE

CONNECTORS (Q)

GROUND

WIRE

*OUTLET BOX

SCREWS (C)

MOUNTING NIPPLE (E)

HEX NUT 1 (D1)

SIDE HOLE (S)

CANOPY (P)

NIPPLE 1 (G1)

GLASS

SHADE (U)

CHAIN (M)

SCREW COLLAR

RING (N)

SCREW

COLLAR (O)

FIXTURE LOOP (J)

FINIAL (L)

SCREW (W)

RETAINING

RING (X)

COUPLING 1 (H1)

BOTTOM

COVER (K)

TOP

COVER (I)

HOLDER (V)

HEX NUT 2 (D2)

HEX NUT 3 (D3)

NIPPLE 2 (G2)

COUPLING 2 (H2)

GLASS

TRIM (T)

12 pg_W-194_EFS 4/7/05 10:59 PM Page 3

NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These

fixtures meet all UL specifications.

1. Turn off power at circuit box to avoid possible electric shock.

2. Secure mounting bar (A) to outlet box (B) with outlet box screws (C) (not included) (see fig. 1).

3. Thread hex nut 1 (D1) onto mounting nipple (E) approximately 1/4 inch and insert lock

washer (F), then thread mounting nipple (E) onto mounting bar (A) and secure hex nut 1 (D1).

4. Thread hex nut 2 (D2) onto nipple 1 (G1), then thread nipple 1 (G1) into coupling 1 (H1)

and secure with hex nut 2 (D2).

5. Slide top cover (I) down over nipple 1 (G1) and secure with fixture loop (J).

NOTE: Do not twist or kink wires when sliding top cover (I) and fixture loop (J) downward.

6. Thread hex nut 3 (D3) onto nipple 2 (G2), then thread nipple 2 (G2) into coupling 2 (H2)

and secure with hex nut 3 (D3).

7. Place bottom cover (K) over nipple 2 (G2) and secure with finial (L).

8. Open one link on bottom end of chain (M). Attach to fixture loop (J). Securely close link on

chain (M).

9. Thread screw collar ring (N) onto screw collar (O), then place canopy (P) over top of screw

collar (O).

10. Lace wires up through every other link on chain (M) then through screw collar (O), canopy

(P), and mounting nipple (E).

11. Open one link on top end of chain (M). Attach to loop on screw collar (O). Securely close

link on chain (M).

12. Identify color coding of fixture wires (see fig. 2).

13. To connect wires, take black fixture wire (group A from fig. 2) and place evenly against

black outlet box wire. Do not twist wires.

14. Fit wire connector (Q from fig. 1) over wires and twist until there is a firm connection. If

wire connector (Q) easily comes off, reattach and check again for a firm connection.

15. Repeat steps 13 and 14 with the white (group B from fig. 2) fixture wires and outlet box wires.

16. Partially thread green grounding screw (R) into side hole (S) on mounting bar (A) (see fig. 1).

17. Wrap ground wire from fixture around green grounding screw (R) leaving enough excess

wire to then connect ground wire and outlet box wire with wire connector (Q), if applicable.

18. Tighten green grounding screw (R). Do not over tighten.

19. Remove screw collar ring (N) from screw collar (O) and secure screw collar (O) to mounting

nipple (E).

20. Tuck wires inside outlet box (B).

21. Raise canopy (P) to ceiling and secure screw collar ring (N) to screw collar (O).

MOUNTING AND WIRING INSTRUCTIONS

FIXTURE ASSEMBLY INSTRUCTIONS

Warning: This fixture is for indoor use only.

1. Place glass trim (T) over glass shade(s) (U), then place glass shade(s) (U) into holder(s) (V)

and secure with screws (W) or retaining ring(s) (X), whichever is applicable (see fig. 1).

2. Install lamp(s). Do not exceed recommended wattage.

3. Turn power back on at circuit box.

12 pg_W-194_EFS 4/7/05 10:59 PM Page 4

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL

D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage a

été conçu pour durer de nombreuses années. Veuillez envoyer vos questions et commentaires par

courriel, à l'adresse suivante : catalogroom@westinghouselighting.com

NNOOTTAA::Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les

pièces y sont avant de mettre l’emballage au rebut (voir fig. 1).

GARANTIE LIMITÉE DE CINQ ANS

Cet appareil d'éclairage Westinghouse est assorti d’une garantie de 5 ans contre les défauts de

matériaux et de fabrication, qui entre en vigueur à partir de la date d'achat. La présente garantie

se substitue à toute autre garantie expresse ou tacite.

Cette garantie ne porte ni sur les dommages survenant suite à une catastrophe naturelle (telle que

la foudre), ni sur la corrosion ou la décoloration des pièces; la garantie ne porte pas sur les dom-

mages survenant suite à une utilisation anormale, une installation impropre, une surtension de

courant électrique ou des actes d’un tiers.

Cette garantie ne porte pas sur le verre brisé. Si vous avez reçu votre appareil d'éclairage avec un

globe de verre brisé, veuillez appeler Westinghouse Lighting afin d’obtenir une pièce de remplace-

ment sans frais.

Cette garantie ne porte pas sur les frais de démontage et de réinstallation du ventilateur.

Si cet appareil d'éclairage ne fonctionne pas pour une des raisons couvertes par la présente

garantie, renvoyez tout simplement l'appareil d'éclairage et une copie de la preuve d’achat origi-

nale, frais de transport prépayés, à Westinghouse Lighting qui, à sa discrétion, réparera ou rem-

placera l'appareil ou vous remboursera le montant du prix d’achat.

MISE EN GARDE:

L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustré. En cas de

doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez

toutes les instructions avant de commencer l'installation. Un câblage approprié

est essentiel au bon fonctionnement de cet appareil d’éclairage. Lorsque vous

faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'en-

dommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un

des composants de raccordement ou de l'appareil d'éclairage est endommagé,

n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez

acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que

l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C.

(Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'ap-

pareil d'éclairage.)

NOTA: Pour appareil d’éclairage avec sortie terre. Cet appareil d’éclairage

utilise un réceptacle muni d’un fil de terre et ne doit pas être branché à un bloc

d’alimentation à deux fils non mis à la terre.

Ne s’applique qu’aux lampes portatives. Afin de réduire les risques d’incendie,

toutes les lampes portatives sont pourvues d’une fiche polarisée (une des

broches est plus large que l’autre). La fiche ne peut être branchée dans une

prise polarisée que d'une seule manière. Si la fiche ne s’insère pas, tournez-la

dans l’autre sens. Si elle ne s’insère toujours pas, communiquez avec un élec-

tricien qualifié. N’utilisez jamais une rallonge électrique si la fiche ne peut être

complètement insérée dans la rallonge. N’essayez pas d’altérer la fiche.

12 pg_W-194_EFS 4/7/05 10:59 PM Page 5

FIGURE 1.

*NON FOURNI

Il est possible que le dessin illustré ici ne soit pas la reproduction exacte

de l’appareil d’éclairage contenu dans la boîte.

Les instructions d’installation demeurent cependant valables.

BARRE DE

FIXATION (A)

*BOITE DE SORTIE

DE COURANT (B)

VIS DE MISE

ALATERRE

(VERTE) (R)

CONNECTEURS

DE FIL (Q)

FIL DE MISE

ALATERRE

*VIS DE LA BOITE DE

SORTIE DE COURANT (C)

MANCHON FILET DE FIXATION (E)

L’ECROU HEXAGONAL 1 (D1)

RONDELLE DE BLOCAGE (F)

TROU LATERAL (S)

ECROU

DECORATIF (L)

CHAPEAU (P)

MANCHON FILETE 1 (G1)

ABAT-JOUR

EN VERRE (U)

CHAINE (M)

LA BAGUE

DU COLLIER

FILETE (N)

COLLIER

FILETE (O)

LA BOUCLE DE L’APPAREIL

D’ECLAIRAGE (J)

VIS (W)

LA BAGUE DE

RETENTION (X)

RACCORD 1 (H1)

COUVERCLE

INFERIEUR (K)

COUVERCLE

SUPERIEUR (I)

SUPPORT (V)

L’ECROU HEXAGONAL 2 (D2)

L’ECROU HEXAGONAL 3 (D3)

MANCHON FILETE 2 (G2)

RACCORD 2 (H2)

GARNITURE DE

VERRE (T)

12 pg_W-194_EFS 4/7/05 10:59 PM Page 6

NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des

fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.

2. Attachez la barre de fixation (A) à la boîte de sortie de courant (B) à l'aide des vis de la boîte de

sortie de courant (C) (non fournies) (voir fig. 1).

3. Vissez l’écrou hexagonal 1 (D1) au manchon fileté de fixation (E) d’environ 6 mm (1/4 de po) et

insérez la rondelle de blocage (F). Ensuite, vissez le manchon fileté de fixation (E) à la barre de

fixation (A) et fixez en place à l’aide de l’écrou hexagonal 1 (D1).

4. Vissez l’écrou hexagonal 2 (D2) au manchon fileté 1 (G2), ensuite vissez le manchon fileté 1 (G2)

au raccord 1 (H1) et fixez en place à l’aide de l’écrou hexagonal 2 (D2).

5. Faites glisser le couvercle supérieur (I) vers le bas, par-dessus le manchon fileté 1 (G1) et fixez en

place à l’aide de la boucle de l’appareil d’éclairage (J).

NOTA : Ne pas tordre ou entortiller les fils lorsque vous faites glisser le couvercle supérieur (I) et la

boucle de l’appareil d’éclairage (J) vers le bas.

6. Vissez l’écrou hexagonal 3 (D3) au manchon fileté 2 (G2), ensuite vissez le manchon fileté 2 (G2)

au raccord 2 (H2) et fixez en place à l’aide de l’écrou hexagonal 3 (D3).

7. Placez le couvercle inférieur de l’appareil d’éclairage (K) par-dessus le manchon fileté 2 (G2) et

fixez en place à l’aide de l’écrou décoratif (L).

8. Ouvrez un maillon à l’extrémité inférieure de la chaîne (M). Attachez à la boucle de l'appareil

d'éclairage (J). Fermez bien le maillon de la chaîne (M).

9. Vissez la bague du collier fileté (N) au collier fileté (O), et placez le chapeau (P) par dessus le

collier fileté (O).

10. Maillez les fils à chaque deux maillons de la chaîne (M) d’abord et faites-les ensuite passer par le

collier fileté (O), le chapeau (P) et le manchon fileté de fixation (E).

11. Ouvrez un maillon à l’extrémité supérieure de la chaîne (M). Attachez-le à la boucle se trouvant

sur le collier fileté (O). Fermez bien le maillon de la chaîne (M).

12. Identifiez la couleur des fils de votre appareil d'éclairage (voir fig. 2).

13. Afin de brancher les fils, prenez le fil noir de l'appareil d'éclairage (groupe A, fig. 2) et placez-le

de façon égale sur le fil noir provenant de la boîte de sortie de courant. Ne tournez pas les fils

ensemble.

14. Insérez les fils dans le connecteur (Q) (fig. 1) et tournez-le jusqu'à ce que vous sentiez une

résistance. Si le connecteur (Q) se dégage facilement, attachez le connecteur de nouveau et

vérifiez encore une fois si la connexion est solide.

15. Répétez les étapes 13 et 14 avec le fil blanc (groupe B, fig. 2) de l'appareil d'éclairage et les fils

de la boîte de sortie de courant.

16. Vissez en partie la vis verte de mise à la terre (R) dans le trou latéral (S) se trouvant sur la barre

de fixation (A) (voir fig. 1).

17. Enroulez le fil de mise à la terre de l’appareil d’éclairage autour de la vis de mise à la terre (R)

verte en laissant suffisamment de fil pour brancher le fil de mise à la terre et le fil de la boîte de

sortie de courant au connecteur (Q), s’il y a lieu.

18. Serrez la vis verte de mise à la terre (R). Ne serrez pas outre mesure.

19. Retirez la bague du collier fileté (N) du collier fileté (O) et attachez le collier fileté (O) au

manchon fileté de fixation (E).

20. Enfouissez les fils dans la boîte de sortie de courant (B).

21. Relevez le chapeau (P) au plafond et vissez la bague du collier fileté (N) au collier fileté (O).

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

INSTRUCTIONS D’ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l’intérieur seulement.

1. Placez la garniture de verre (T) par dessus la ou les abat(s) jour en verre (U) et placez la ou les

abats jours en verre ( U) dans le(s) support(s) (V) et fixez en place à l’aide des vis (W) ou de la

ou les bague(s) de fixation (X) le cas échéant (voir la fig. 1).

2. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

3. Remettez l’interrupteur de la boîte de fusibles à « ON ».

12 pg_W-194_EFS 4/7/05 10:59 PM Page 7

INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE

ILUMINACIÓN PARA INTERIORES

Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto ha sido diseña-

do para brindarle muchos años de belleza y servicio. Si tiene preguntas o comentarios, por favor

envíe un mensaje electrónico a: catalogroom@westinghouselighting.com

NNOOTTAA::Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las partes

requeridas (consulte la figura 1) antes de descartar los materiales de empaque.

GARANTÍA LIMITADA DE CINCO AÑOS

Este producto de Westinghouse Lighting está garantizado contra defectos de materiales

yfabricación por un período de cinco años a partir de la fecha de compra. Esta garantía reem-

plaza toda otra garantía expresa o implícita.

La presente garantía no cubre desperfectos originados como resultado de actos de la

naturaleza tales como daños producidos por un rayo, o por corrosión y decoloración de los compo-

nentes, así como tampoco cubre los desperfectos ocasionados por uso indebido,

instalación inadecuada, cambios de tensión, o intervención de terceros.

Esta garantía no cubre la rotura de piezas de vidrio. Si recibe el artefacto con alguna pieza de

vidrio rota, sírvase llamar a Westinghouse Lighting para que le envíen una pieza de repuesto

gratis.

Esta garantía no cubre los gastos de desmontaje y reinstalación del artefacto.

Si este artefacto sufre un desperfecto causado por cualquiera de las razones cubiertas por esta

garantía, simplemente envíe el artefacto con una copia del comprobante original de compra, fran-

queo prepago, y Westinghouse Lighting, a su criterio, reparará o reemplazará el artefacto o le rein-

tegrará el precio de compra.

ADVERTENCIA: UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR LESIONES.

Lea y siga las instrucciones exactamente como se indica. Si las instrucciones

no son claras, no proceda con la instalación. Consulte a un electricista certifi-

cado. Lea todas las instrucciones antes de comenzar. Para que este artefacto

funcione sin riesgos, es esencial realizar correctamente el cableado. Al cortar

o perforar una pared o el cielo raso, no dañe el cableado eléctrico, las instala-

ciones de gas o de agua. Si alguno de los componentes del artefacto o cablea-

do está dañado, no instale el artefacto. Devuélvalo al lugar donde lo compró.

NOTA: Para artefactos con tomacorriente de tierra de conveniencia.

ADVERTENCIA: “Este artefacto emplea un tomacorriente de tierra y no se debe

conectar a un tomacorriente de dos cables que no tiene puesta a tierra.”

Sólo para artefactos provistos con advertencias sobre cables de alimentación

para 75º C o 90º C (estas advertencias aparecen en la etiqueta U.L. y en el

cartón de embalaje).

Peligro de incendio. La mayoría de las casas construidas antes de 1985 tienen

cables de alimentación clasificados para 60° C. Antes de la instalación, con-

sulte a un electricista certificado.

Se aplica solamente a lámparas portátiles. Para reducir el riesgo de descarga

eléctrica, todas las lámparas portátiles tienen una clavija polarizada (una pata

es más ancha que la otra). La clavija entra sólo en una dirección en un toma-

corriente polarizado. Si la clavija no entra en el tomacorriente, inviértala. Si

tampoco así entra, llame a un electricista certificado. Nunca use el artefacto

con un cordón de extensión si no puede insertar totalmente la clavija en el

cordón de extensión. No altere la clavija.

12 pg_W-194_EFS 4/7/05 10:59 PM Page 8

FIGURA 1.

*NO INCLUIDO

Los dibujos pueden no coincidir exactamente con el artefacto incluido.

Sin embargo, las instrucciones de instalación se aplican a este artefacto.

BARRA DE

MONTAJE (A)

*CAJA DE

EMBUTIR (B)

TORNILLO

VERDE DE

TIERRA (R)

CONECTORES

DE ROSCA (Q)

CABLE DE

TIERRA

*TORNILLOS CAJA

DE EMBUTIR (C)

NIPLE DE MONTAJE (E)

TUERCA HEXAGONAL 1 (D1)

ARANDELA DE PRESION (F)

ORIFICIO LATERAL (S)

DOSEL (P)

NIPLE 1 (G1)

PANTALLA

DE VIDRIO (U)

FLORON (L)

CADENA (M)

ENROSQUE EL

ANILLO DEL COLLAR

ROSCADO (N)

COLLAR

ROSCADO (O)

FIJELO AL ASA DEL

ARTEFACTO (J)

TORNILLO (W)

ANILLO DE

SUJECION (X)

ACOPLAMIENTO 1 (H1)

CUBIERTA

INFERIOR (K)

CUBIERTA

SUPERIOR (I)

SOPORTE (V)

TUERCA HEXAGONAL 2 (D2)

TUERCA HEXAGONAL 3 (D3)

NIPLE 2 (G2)

ACOPLAMIENTO 2 (H2)

MOLDURA DE

VIDRIO (T)

12 pg_W-194_EFS 4/7/05 10:59 PM Page 9

INSTRUCCIONES DE MONTAJE Y CABLEADO

NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de

tierra. Estos artefactos cumplen con todas las especificaciones U.L.

1. Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga

eléctrica.

2. Fije la barra de montaje (A) a la caja de embutir (B) con los tornillos correspondientes (C) (no

incluidos) (vea la Fig. 1).

3. Enrosque la tuerca hexagonal 1 (D1) en el niple de montaje (E) aproximadamente 6 mm (1/4

pulg.) e inserte la arandela de presión (F); luego enrosque el niple de montaje (E) en la barra de

montaje (A) y asegúrelo con la tuerca hexagonal 1 (D1).

4. Enrosque la tuerca hexagonal 2 (D2) en el niple 1 (G1); luego enrosque el niple 1 (G1) en el

acoplamiento 1 (H1) y asegúrelo con la tuerca hexagonal 2 (D2).

5. Deslice hacia abajo la cubierta superior (I) sobre el niple 1 (G1) y asegúrela con el asa del

artefacto (J).

NOTA: No retuerza o enrosque los cables al deslizar hacia abajo la cubierta superior (I) y el asa del

artefacto (J).

6. Enrosque la tuerca hexagonal 3 (D3) en el niple 2 (G2); luego enrosque el niple 2 (G2) en el

acoplamiento 2 (H2) y asegúrelo con la tuerca hexagonal 3 (D3).

7. Coloque la cubierta inferior (K) sobre el niple 2 (G2) y asegúrela con el florón (L).

8. Abra un eslabón en el extremo inferior de la cadena (M). Fíjelo al asa del artefacto (J). Cierre el

eslabón de la cadena (M) asegurándolo.

9. Enrosque el anillo del collar roscado (N) al collar roscado (O), luego coloque el dosel (P) sobre la

parte superior del collar roscado (O).

10. Entreteja el cable pasándolo por uno de cada dos eslabones de la cadena (M); páselo luego a

través del collar roscado (O), el dosel (P) y el niple de montaje (E).

11. Abra un eslabón en el extremo superior de la cadena (M). Fíjelo al asa del collar roscado (O).

Cierre el eslabón de la cadena (M) asegurándolo.

12. Identifique el color de los cables de su artefacto (vea la Fig. 2).

13. Para conectar los cables, tome el cable negro del artefacto (grupo A de la Fig. 2) y colóquelo uni

formemente contra el cable negro de la caja de embutir. No retuerza los cables.

14. Coloque un conector de rosca (Q de la Fig. 1) sobre los cables y enrósquelo hasta que lo sienta

firme. Si el conector para cables (Q) se desprende fácilmente, vuelva a ajustar el conector y com

pruebe una vez más que la conexión esté firme.

15. Repita los pasos 13 y 14 para conectar los cables blancos del artefacto (grupo B de la Fig. 2) y los

de la caja de embutir.

16. Enrosque parcialmente el tornillo verde de tierra (R) en el orificio lateral (S) de la barra de

montaje (A) (vea la Fig. 1).

17. Enrolle el cable de tierra del artefacto en el tornillo verde de tierra (R), dejando bastante cable

para conectar después el cable de tierra al cable de la caja de embutir con un conector para

cables (Q), si corresponde.

18. Ajuste el tornillo verde de tierra (R). No lo apriete demasiado.

19. Quite el anillo del collar roscado (N) del collar roscado (O) y asegure el collar roscado (O) al niple (E).

20. Introduzca los cables dentro de la caja de embutir (B).

21. Levante el dosel (P) hacia el cielo raso y asegure el anillo del collar roscado (N) al collar roscado (O).

INSTRUCCIONES DE MONTAJE DEL ARTEFACTO

Advertencia: Este artefacto es para uso en interiores solamente.

1. Coloque la moldura de vidrio (T) sobre la(s) pantalla(s) de vidrio (U); luego instale la(s)

pantalla(s) de vidrio (U) en el(los) soporte(s) (V) y asegúrela(s) con los tornillos (W) o con el(los)

anillo(s) de sujeción (X) según corresponda (vea la Fig. 1).

2. Instale la(s) lámpara(s). No exceda el vataje recomendado.

3. Conecte nuevamente el suministro eléctrico en la caja de fusibles.

12 pg_W-194_EFS 4/7/05 10:59 PM Page 10

Table des matières

Langues :

Autres manuels Westinghouse Luminaire

Westinghouse

Westinghouse W-031 Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse w-145 Manuel utilisateur

Westinghouse

Westinghouse W-125 Manuel utilisateur

Westinghouse

Westinghouse W-032 Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse 6365900 Manuel utilisateur

Westinghouse

Westinghouse W-181 Manuel utilisateur

Westinghouse

Westinghouse W-105 Manuel utilisateur

Westinghouse

Westinghouse W-024 Manuel utilisateur

Westinghouse

Westinghouse 6564100 Manuel utilisateur

Westinghouse

Westinghouse W-196 Manuel utilisateur

Westinghouse

Westinghouse W-355 Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse W-588 Manuel utilisateur

Westinghouse

Westinghouse 6339400 Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse W-107 Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse W-002 Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Westinghouse

Westinghouse W-713 Manuel utilisateur

Manuels Luminaire populaires d'autres marques

Emos

Emos CLASSIC ZY1431T Manuel utilisateur

Hedler

Hedler C 12 silent Manuel utilisateur

Blizzard Lighting

Blizzard Lighting Puck: CSI Manuel utilisateur

Energetic Lighting

Energetic Lighting ELYSL-5004 Series Manuel utilisateur

Lightmaxx

Lightmaxx Shaft 5R Manuel utilisateur

Triarch

Triarch 31083 Manuel utilisateur

Philips

Philips 32614 Series Manuel utilisateur

IKEA

IKEA TIVED Manuel utilisateur

Lightolier

Lightolier LP200 Manuel utilisateur

Chauvet Professional

Chauvet Professional ROGUE R1 BEAM WASH Manuel utilisateur

Martin

Martin MAC 250 Krypton Manuel utilisateur

Cooper Lighting

Cooper Lighting Halo L3232E Manuel utilisateur

Stageline

Stageline ODW-2410RGBW Manuel utilisateur

Light Sky

Light Sky Tornado Series Manuel utilisateur

Lightolier

Lightolier Paralyte 2424 PLA2G9LS26U Manuel utilisateur

Lightolier

Lightolier Lytespan 83ED17S Manuel utilisateur

Lightolier

Lightolier Calculite CS8226 Manuel utilisateur

ArtFox

ArtFox Beam 15R extreme Manuel utilisateur
