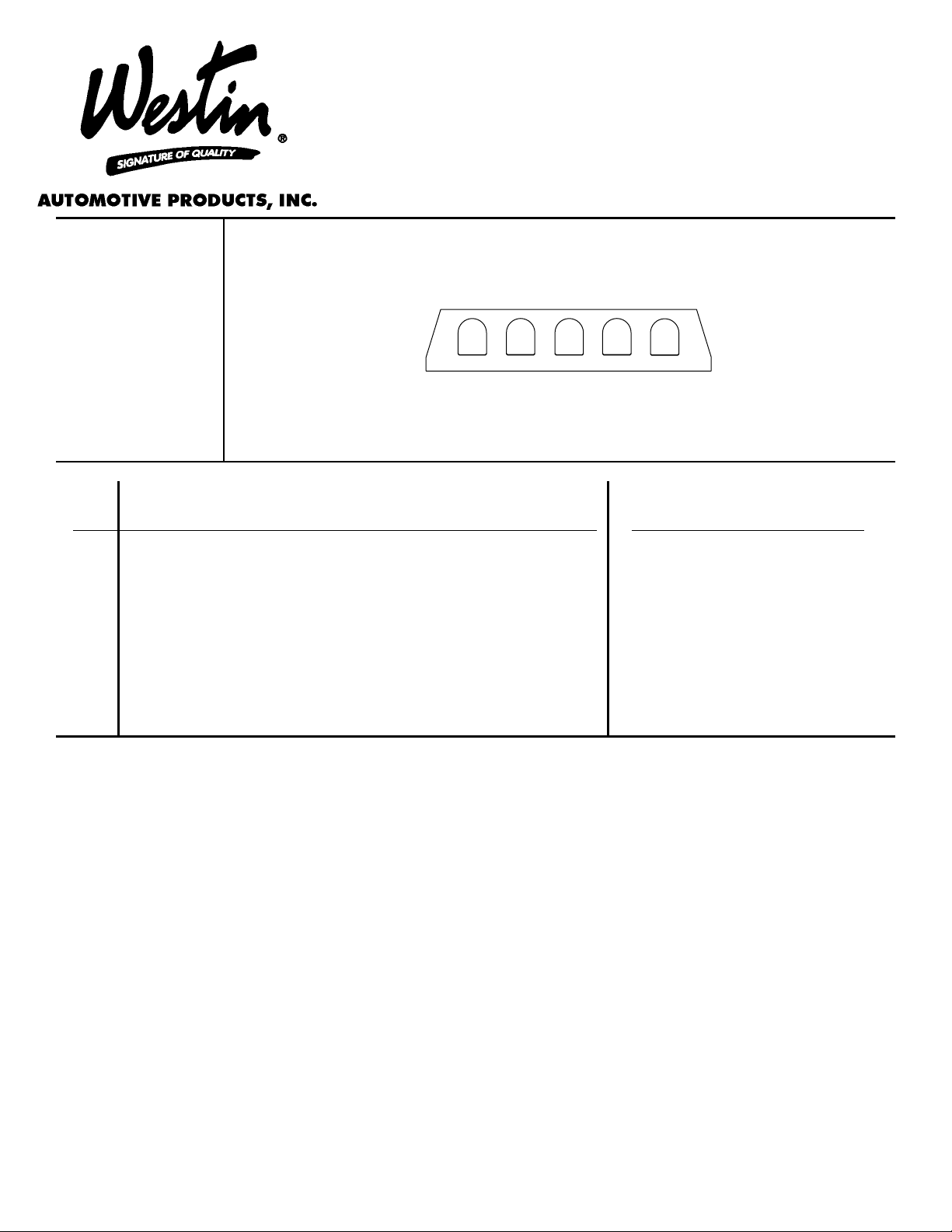

INSTALLATION INSTRUCTIONS

APPLICATION: SKID PLATE ASSEMBLY FOR BULL BARS

75-0301 Revision 03/13/01

1

2

5

2

4

3

SKID PLATE ASSEMBLY 5/32” ALLEN WRENCH

MOUNT CLAMPS 7/16” WRENCH

1/4-20 X .75 BUTTON HEAD CAP SCREW

1/4-20 NYLON INSERT LOCK NUT

1/4” FLAT WASHER

1/4” INTERNAL TOOTH LOCK WASHER

FASTENERS ARE BAGGED IN KIT 60-1203.

PARTS KIT CONTENTS TOOLS REQUIRED

QTY DESCRIPTION

STEP 1.

STEP 2.

Remove the contents from the box and check for any damage. Verify all parts against the parts list.

Read and understand instructions completely before beginning installation.

STEP 3.Install (3) 1/4-20 x .75” Button Head Cap Screws and (3) 1/4” Internal Tooth Lock Washers with 5/32” Allen

Wrench to bottom of Center Tube on Bull Bar Assembly. Leave loose.

Slide Mount Clamps over ends of Bull Bar Legs with clamp flanges under skid plate. Install (2) 1/4-20 x .75 Button

Head Cap Screws, (4) 1/4” Flat Washers and (2) 1/4-20 Nylon Insert Lock Nuts.

Tighten and torque 1/4” Fasteners to 50 IN. LBS.

STEP 4.

STEP 5.

SKID PLATE

ASSEMBLY

31-0190

Finish protection - Westin products have a high quality finish that must be cared for like any

other exposed finish on the vehicle. Protect the finish with a non-abrasive automotive wax

(pure carnauba, for example) on a regular basis. The use of cleaner wax or any compound which

containsanabrasiveisdetrimental,asthecompoundsscratchthefinishandopenittocorrosion.

Thank You for choosing Westin products

For aditional installation assistance please call

Customer service (800) 793-7846 or (507) 375-3559

Westin Automotive Products, Inc.

5200 N. Irwindale Ave. Suite 220

Irwindale, Ca. 91706

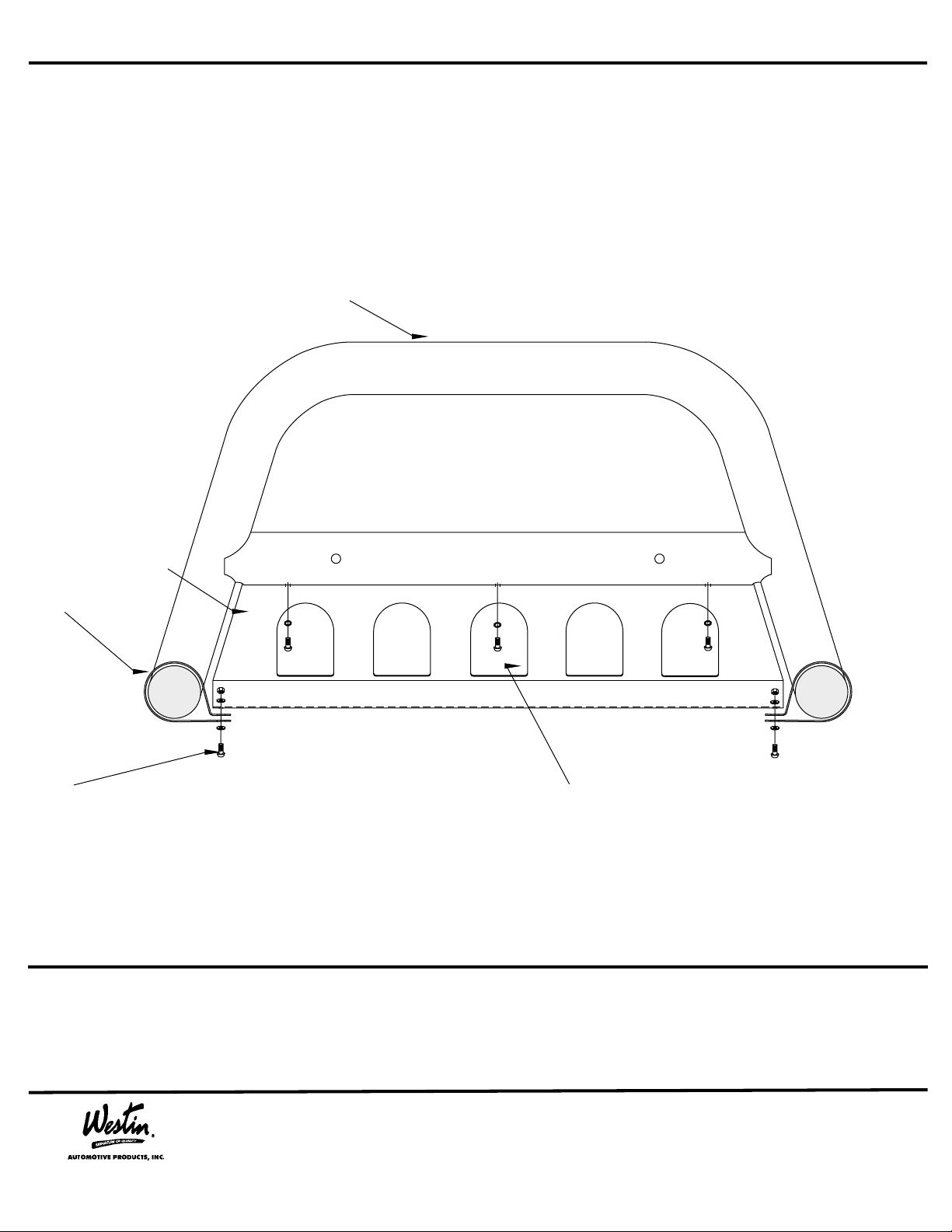

BULL BAR ASSEMBLY

SKID PLATESKID PLATE

(2) 1/4-20 X .75” BUTTON HEAD CAP SCREWS

(4) 1/4” FLAT WASHERS

(2) 1/4” NYLON INSERT LOCK NUTS

(2) 1/4-20 X .75” BUTTON HEAD CAP SCREWS

(4) 1/4” FLAT WASHERS

(2) 1/4” NYLON INSERT LOCK NUTS

(3) 1/4-20 X .75” BUTTON HEAD CAP SCREWS

(3) 1/4” INTERNAL TOOTH LOCK WASHER

(3) 1/4-20 X .75” BUTTON HEAD CAP SCREWS

(3) 1/4” INTERNAL TOOTH LOCK WASHER

MOUNT CLAMP
