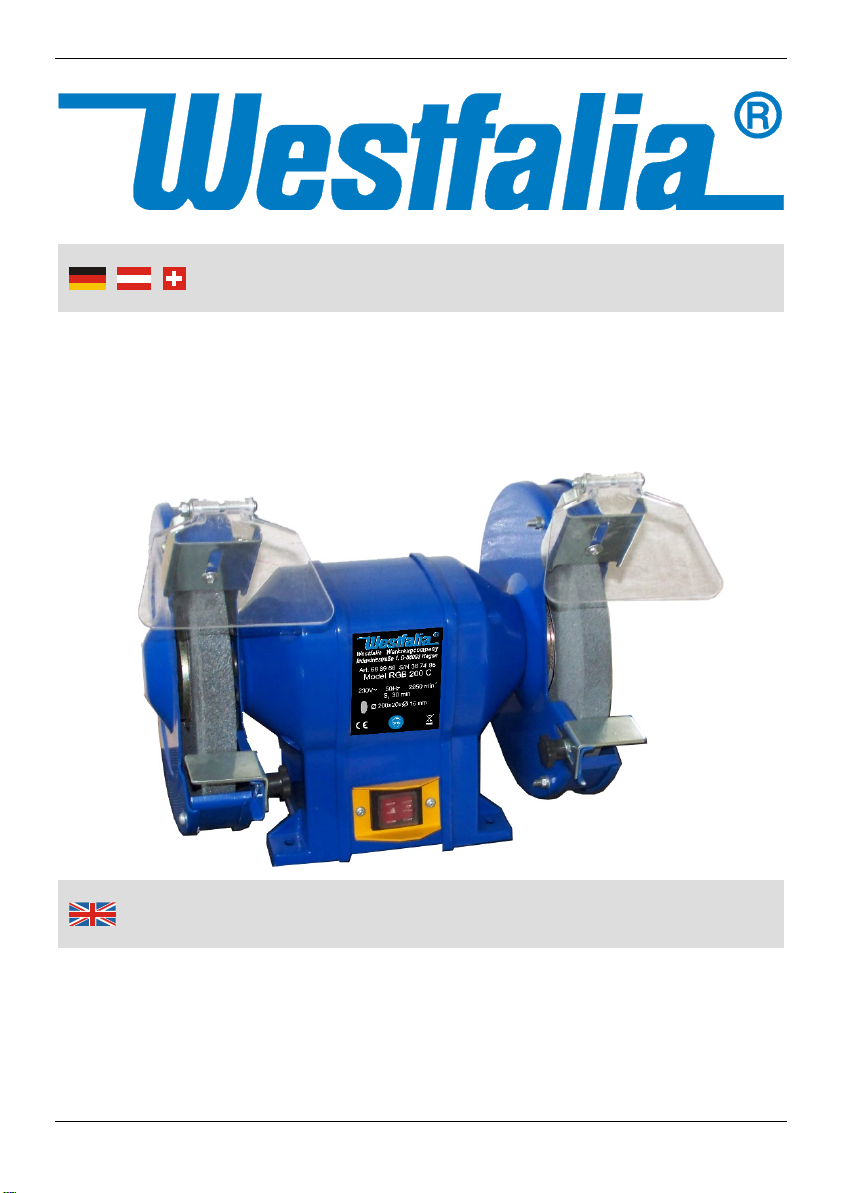

Westfalia RBG 200 C Manuel utilisateur

Westfalia Bedienungsanleitung

Nr. 108482

200 mm Doppelschleifer

RBG 200 C

rtikel Nr. 68 89 86

200 mm Double Grinder

RBG 200 C

rticle No. 68 89 86

Bedienungsanleitung

Instruction Manual

This double grinder with its two aluminium oxide grindstones with different

coarseness for rough and fine grinding is a classic tool for grinding and

sharpening.

Because the stones rotate at 2500 to 3000 rounds per minute material is

rapidly taken off. Please keep in mind that this will rapidly heat the material

and my lead to heat damage. You should always keep a water container at

hand to cool off blades.

Please familiarise yourself with the proper usage of the device by reading and

following each chapter of this manual, in the order presented. Keep these

operating instructions for further reference.

This manual contains important information on operating and handling the

device. Keep these operating instructions for further reference. Please pass it

on along with the unit if it is handed over to a third party!

Die Doppelschleifmaschine mit zwei Korund-Schleifscheiben unterschiedlicher

Körnung für groben und feinen Schliff ist ein klassisches Hilfsmittel zum

Werkzeug schleifen.

Da die Schleifscheiben sich mit 2500 bis 3000 Umdrehungen pro Minute

drehen, wird schnell Material abgetragen. Bedenken Sie, daß sich das

Werkstück dabei erhitzt und das Material leicht ausglühen kann. Sie sollten

immer eine kleine Schüssel mit Wasser in Reichweite haben, um die Schneide

abzukühlen.

Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut

und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte

weitergeben!

Sehr

eehrte Damen und Herren

Dear Customers

III

123

11 12

1 Funkenabweiser Spark Deflector

2 Schutz- und Sichtglas Visor

3 Motorgehäuse Motor Housing

4 Schleifscheibe fein Fine Grid Stone

5 Innerer Flansch Inner Flange

6 Ein- Ausschalter ON/OFF Switch

7 Befestigungsbohrungen Mounting Holes

8 Werkstückauflage Work Piece Support

9 Schleifscheibe mittel Medium Grid Stone

10 Äußerer Flansch Outer Flange

11 Montagemittel Werkstückauflage Mounting Hardware for Work

Piece Support

12 Montagemittel Sichtglas Mounting Hardware for Visor

Safety Notes Page

Assembling and setting up the double grinder Page

Replacing the grinding Wheels Page

Intended operation Page

Grinding Page

Trueing the grinding wheels Page

Grinding wheel classification Page

Cleaning and maintenance Page

Technical data Page

Sicherheitshinweise Seite 2

Aufstellen und Einrichten des Doppelschleifers Seite 4

Schleifscheibenwechsel Seite 5

Bestimmungsgemäßer Gebrauch Seite 6

Schleifen Seite 6

Abrichten des Schleifsteins Seite 7

Schleifsteinklassifizierung Seite 7

Wartung und Pflege Seite 8

Technische Daten Seite 14

Table of Contents

Inhalt

Sicherheitshinweise

•Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie beim Arbeiten mit dem Doppelschleifer

zum Schutz Ihrer Augen immer eine Schutzbrille.

•Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung die

Schleifscheiben auf Absplitterungen und Risse.

•Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör müssen

genau auf die Schleifspindel Ihres Elektrowerkzeugs passen.

Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des

Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark

und können zum Verlust der Kontrolle führen.

•Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch

sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl.

Zubehör, das sich schneller als zulässig dreht, kann zerstört werden.

•Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den

Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene

Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert

werden.

•Verwenden Sie nur Schleifscheiben, die den technischen Daten, die Sie

in dieser Anleitung und auf den Schleifscheiben finden, entsprechen.

•Überzeugen Sie sich regelmäßig, dass sich der Funkenabweiser und die

Werkstückauflage nie weiter als 2mm vom Schleifstein entfernt befinden.

Justieren Sie gegebenenfalls den Funkenabweiser und die Materialauflage

nach.

•Die Schleifscheiben laufen auch nach dem ausschalten des Motors

längere Zeit nach. Versuchen Sie niemals die Scheiben mit der Hand zu

stoppen.

•Tragen Sie beim Arbeiten mit der Schleifmaschine passende Kleidung.

Synthetische Materialien können durch den Funkenflug beschädigt werden.

Eng anliegende Kleidung vermindert die Gefahr, dass sich der Stoff in der

Schleifmaschine eingeklemmt.

Sicherheitshinweise

•Wenn Sie die räumliche Möglichkeit haben ist es sicherer den

Doppelschleifer auf der Werkbank zu befestigen. Im Fuß des

Doppelschleifers befinden sich zwei Aussparungen die ein Anschrauben

ermöglichen.

•Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem

Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche

Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener

Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb

des direkten Arbeitsbereichs verursachen.

•Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern.

•Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer

Materialien. Funken können diese Materialien entzünden.

Einrichten

Lesen Sie zu Ihrer eigenen Sicherheit die beiliegenden

Sicherheitshinweise, bevor Sie das Gerät benutzen.

Aufstellen und Einrichten des Doppelschleifers

Ziehen Sie bitte vor allen Einstell- und Montagearbeiten am Doppelschleifer

den Netzstecker.

Einrichten des Doppelschleifers

Vor der Inbetriebnahme muss an beiden Schleifsteinen die Werkstückauflage

und die Sichtscheibe zusammen mit dem Funkenabweiser montiert werden.

Die Werkstückauflage darf höchstens in einem Abstand von 2mm vom

Schleifstein montiert werden. Kontrollieren Sie auch später in regelmäßigen

Abständen den Abstand der Materialauflage vom

Schleifstein, da sich dieser durch die Abnutzung

des Schleifsteins mit der Zeit erhöht. Die

Sichtscheibe wird zusammen mit dem

Funkenabweiser montiert. Der Funkenabweiser

sollte so nah wie möglich am Schleifstein

angebracht werden um seine Funktion erfüllen zu

können.

Befestigen des Schleifers auf der Werkbank oder einem Ständer

Verwenden Sie zum Befestigen vier passende

Muttern und vier M8 Schrauben die ca. 20 – 25

mm länger als die Stärke Ihrer Arbeitsplatte sein

sollten. Bohren Sie in einem Abstand von 150

mm und 110 mm jeweils zwei Löcher in die

Platte. Befestigen Sie den Doppelschleifer mit

Hilfe der vier Schrauben. An einem Ständer Für

einen Schleifstein befinden sich meistens vier ein Kreuz ergebende Schlitze.

Richten Sie den Schleifer so aus, das alle Vier Bohrungen im Fuß des

Schleifers über einem Schlitz liegen und schrauben Sie den Schleifer auf der

Tischauflage fest,

Einrichten

Schleifscheibenwechsel

Um die Schleifscheibe zu wechseln lösen Sie die drei Kreuzschlitzschrauben

an der Außenabdeckung der Schutzhaube und nehmen Sie die Abdeckung

ab.

Lösen Sie nun die Mutter die den Schleifstein auf der Achse fixiert mit einem

passenden Ring- oder Maulschlüssel. Das Gewinde auf der linken Seite ist ein

Linksgewinde, drehen Sie deshalb beim Lösen der Mutter den

Schraubenschlüssel im Uhrzeigersinn. Achten Sie darauf, rechte und linke

Mutter beim Ablegen nicht zu verwechseln. Um die Mutter lösen zu können

halten Sie die Schleifscheibe fest, um ein Mitdrehen de Achse zu verhindern.

Nach dem Entfernen der Muter kann der äußere Flansch und dann die

Schleifscheibe samt Papierzwischenlage von der Achse gezogen werden.

Vor der Montage unterziehen Sie die neue Schleifscheibe einer Sicht- und

Hörkontrolle. Untersuchen Sie die Scheibe auf Risse im Material. Nach der

optischen Kontrolle sollten Sie die Scheibe mit einem harten Gegenstand

vorsichtig. Der Ton muss immer klar und an allen Stellen gleich sein. Bei

Rissen im Stein bricht der Ton hingegen schnell ab und ist dumpf.

Eine fehlerhafte Scheibe darf nicht montiert werden Sie ist den Belastungen

nicht gewachsen und könnte im Betrieb auseinander brechen. Bei der

Montage der Scheibe gehen Sie bitte wie in der nebenstehenden Skizze

dargestellt vor.
