Wellis Caprera Manuel
Caprera shower cabin
INSTRUCTION GUIDE
WC00432
EN
Caprera zuhanykabin
SZERELÉSI ÚTMUTATÓ
HU
EN
General Information
Please inspect the product immediately upon receipt for transit damage, missing packs/parts or manufacturing
fault. Damage reported later cannot be accepted. Please handle the product with care avoiding knocks and shock
loading to all sides and edges of the glass.
Note: Safety glass can not be re-worked.
Installation
Please read these instructions carefully before start of installation.
The wall post has up to 20 mm of adjustment for out of true wall situations.
bead of sealant between the top of the shower tray and the tile joint.
Special care should be taken when drilling walls to avoid hidden pipes or electrical cables.
Note: This product is heavy and will require two people to install.
-
tricts where insoluble lime salts may be deposited and allowed to build up. Cleaners of a gritty or abrasive nature
should not be used. Care should be taken to avoid contact with strong chemicals such as organic solvents and
strippers.
Glass cleaners can be used but with caution, if in doubt contact the supplier of the cleaner in question.
Tools required
Box Contents:
1xInstallation
Instruction.
[1] 2xHorizontal Rails.
8xScrews ST4x35.
[12] 2xHandle Sets.
[11] 4xGlass Clamps.
4xScrews ST3.5x8.
[2] 6xWall Plugs.
[3] 6xScrews ST4x35.
[4] 12xScrews Cover Caps.
[5] 6xScrews ST3.5x8.
[13] 4xWater Deflectors.
[7] 2xFixed Panels.
[14] 2xMagnetic Seals .
[6] 2xWall Posts.
[8] 2xDoor Panels.
[9] 4xTop Rollers.
[10] 4xBottom Rollers.
[15] 4xProfile Covers.
Assembly Drawing
[1] 2xHorizontal Rails.
[2] 6xWall Plugs.
[3] 14xScrews ST4x35.
[4] 12xScrews Cover Caps.
[5] 10xScrews ST3.5x8.
[6] 2xWall Posts.
[7] 2xFixed Panels.
[8] 2xDoor Panels.
[9] 4xTop Rollers.
[10] 4xBottom Rollers.
[11] 4xGlass Clamps.
[12] 2xHandle Sets.
[13] 4xWater Deflectors.
[14] 2xMagnetic Seals .
[15] 4xProfile Covers.
[2]
[4]
[3]
[5]
[6]
[7]
[9]
[11]
[10]
[1]
[14]
[8]
[12]
[15]
[1]
[13]
Installation Steps
Step 1
Step 2
View from inside
Please note installation direction
of the glass clamp！
Screw ST3.5x8
Screw ST4x35
6mm
[6]
[2]
[3]
[7]
Glass Clamp
Glass Clamp
Screw M4x35
2b
[11]
[1]
[3]
The profile must be checked with the
spirit level whilst marking.
2b 2b
[4]
with screw cover
[4]
Step 3
Step 4
1
2
View from inside
View from inside
[7]
[6]
1
2
[9]
[10]
[8]
Top Roller.
Top Roller.
Bottom Roller.
Step 5
Step 6
3
2
3
Fixed Panel Door Panel
Ensure wall profiles are plumb.
Adjust enclosure to be square and level.
Wheels should be adjusted to square the
doors and ensure smooth running.
2
3
[13]
[14]
View from inside
[12]
1
Step 7
Step 8
2
View from inside
1a
1b
1c
Max: 3.0mm
!
Screw ST3.5x8
View from inside
[4]
[5]
[15]
Take extra care not to drill
through to exterior side.
with screw cover
Follow the indications on wall
profiles to locate the drilling holes
The sealant should be applied
to the outside edge.
[4]
HU
Általános információ
Kérjük, azonnal vizsgálja meg a terméket szállítás után az esetleges sérülések, hiányzó csomagolások /alkatré-
szek miatt! A károk későbbi jelentése nem fogadható el. Óvatosan bánjon a termékkel elkerülve az üveg oldalain
és élein jelentkező ütődéseket és rázkódásokat!
Megjegyzés: A biztonsági üveg nem utólag nem alakítható!
Szerelés
terjedő, a fal adott helyzetéhez igazodó állítási lehetőséget kell biztosítani!
Győződjön meg arról, hogy a zuhanytálca szintre lett állítva és a zuhanyajtó összeszerelése után teljes és folyto-
nos a tömítés a zuhanytálca és a csatlakozólap között!
-
mos vezetékeket!
Megjegyzés: Ez egy nehéz termék és felszerelése két személyt igényel!
Kérjük szerelés előtt távolítsa el az alumínium elemekről a védőfóliát!
Karbantartási útmutatások
Használat után a zuhanyzót szappannal és vízzel meg kell tisztítani! Ez különösen fontos olyan körzetekben, ahol
a víz kemény és meszes környezetben oldhatatlan sók rakódhatnak le és sór
étegek épülhetnek fel. Ne használjon
szemcsés szerkezetű vagy csiszoló jellegű tisztítószert! Ügyeljen arra, hogy elkerülje erős vegyszerekkel, mint
szerves oldószerekkel és hígító való érintkezést!
Ablaktisztító óvatosan használható, és kétely vagy kérdés esetén lépjen kapcsolatba a tisztítószer forgalmazójával!
Kérjük, kövesse ezeket a karbantartási és ügyfélszolgálati útmutatásokat!

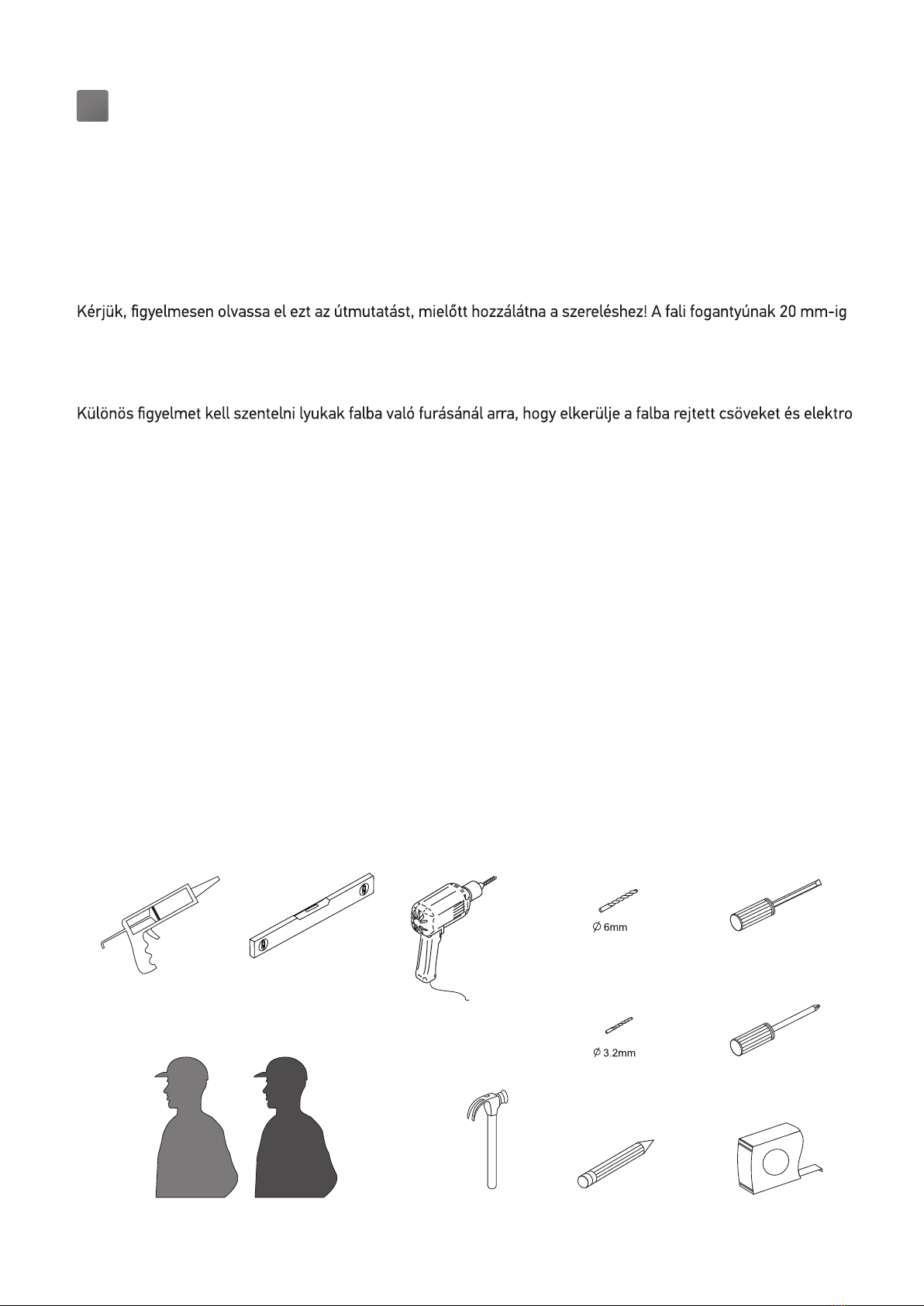

Szükséges eszközök
Doboz tartalma
1xTelepítési útmutató
[1] 2xVízszintes sínek.
8xST4x35 csavarok.
[12] 2xFogantyúkészletek
[11] 4xÜveg bilincsek.
4xST3 5x8 Csavarok.
[2] 6xTipli
[3] 6xST4x35 csavarok.
[4] 12xCsavar akció kupakok.
[5] 6xST3 5x8 csavarok.
[13] 4xVíz-terelők
[7] 2xRögzített panelek.
[14] 2xMágneses tömítések
[6] 2xFali oszlop elemek.
[8] 2xAjtópanelek.
[9] 4xFelső görgők.
[10] 4xAlsó görgők.
[15] 4xProfil záró elemek
