Watts Tekmar tekmarNet 2 Manuel utilisateur

A Watts Water Technologies Company

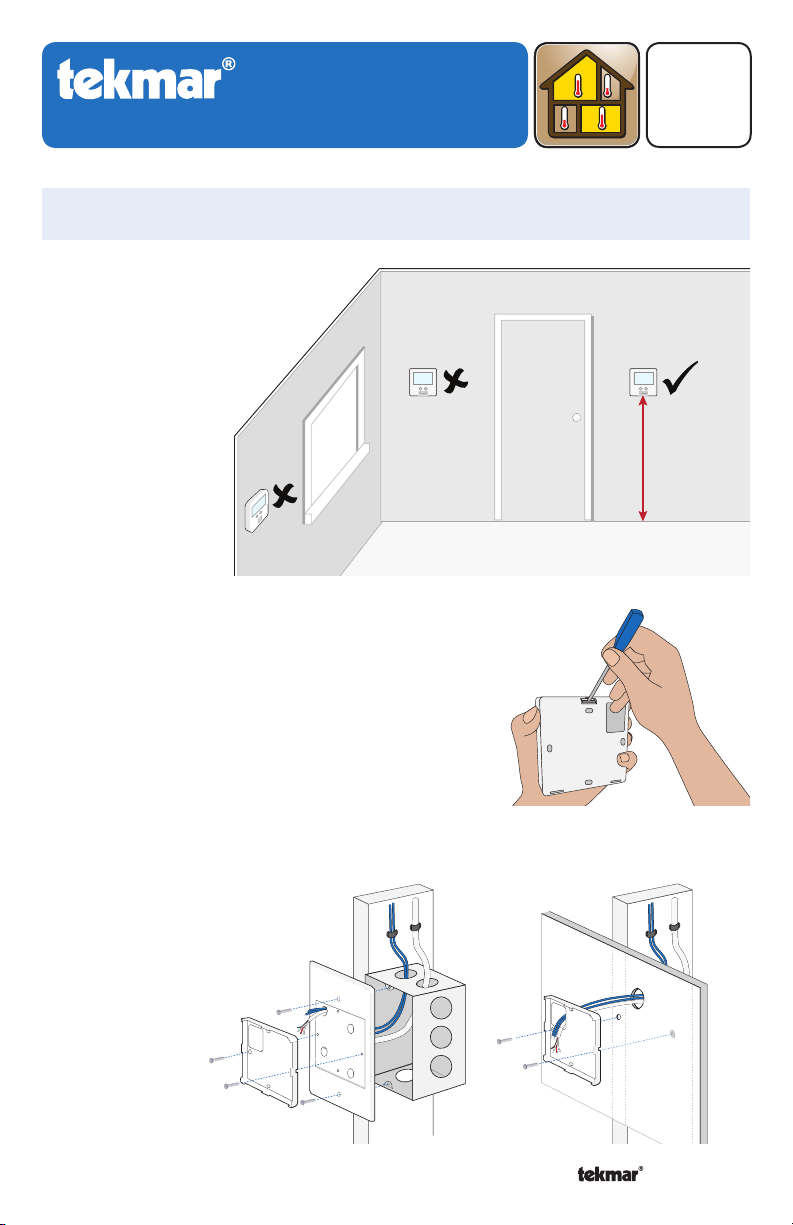

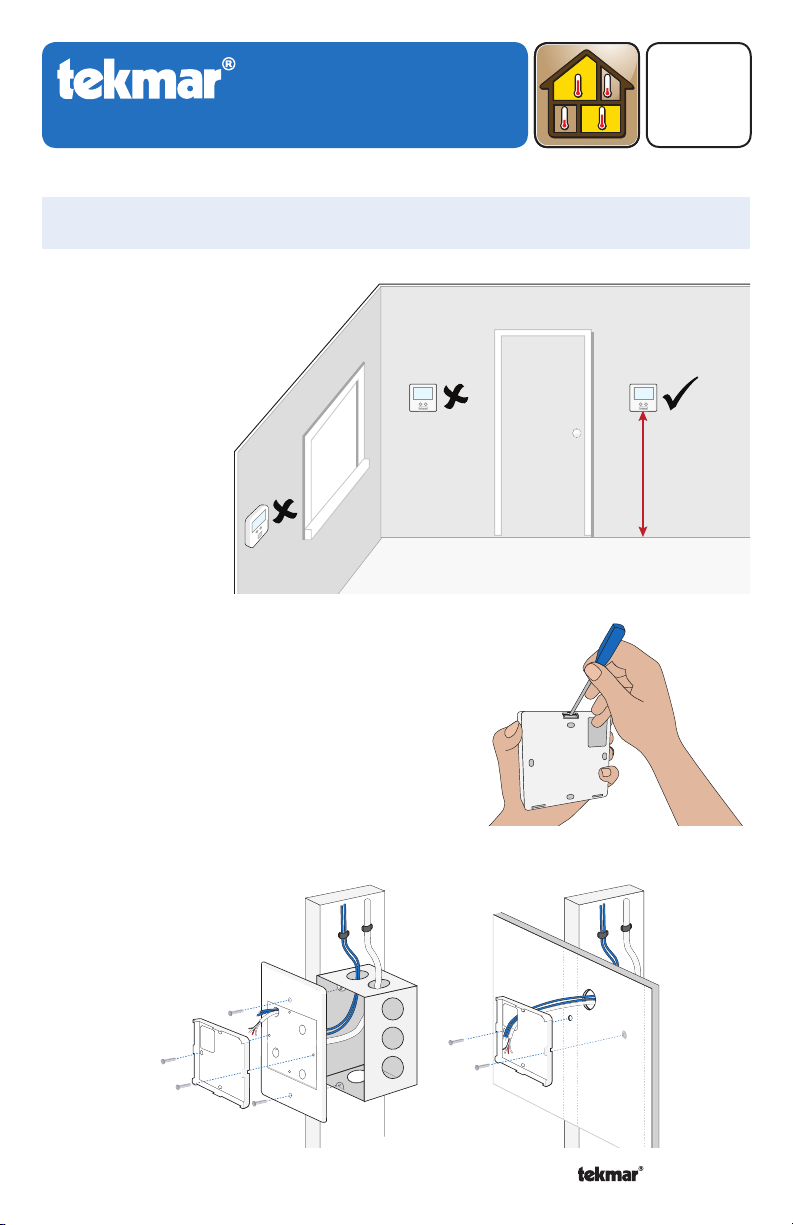

1. Location

2.Remove Mounting Base

3. Install Mounting Base

Thermostat

Base

Adaptor

Plate 007

Switch

Box

Thermostat

Base

Wall

Exterior

Wall

Behind

Door

Interior

Wall

5 feet

1.5 m

tekmarNet®2 Thermostat 528

Quick Setup Guide

528

02/14

Zoning

Replaces: 12/13

A Watts Water Technologies Company

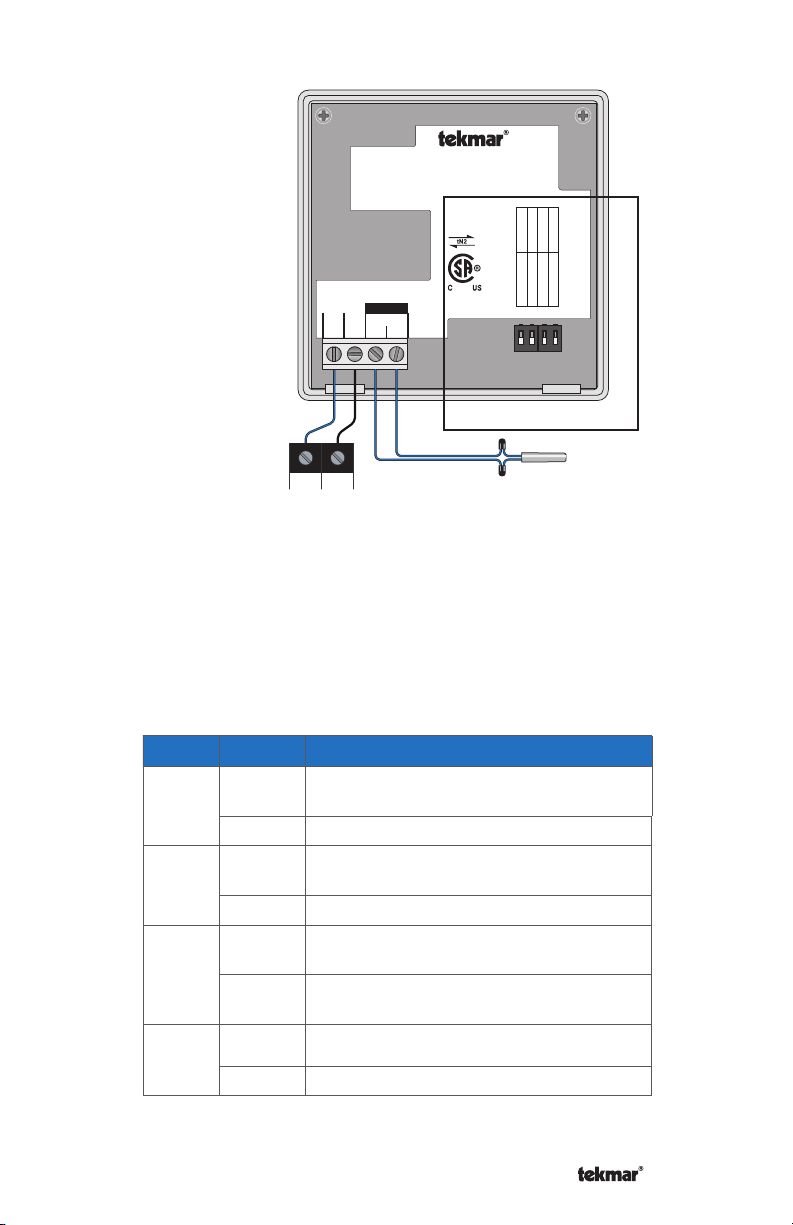

4. Wiring

5. Switch Settings

12 34

tN2 Manager, Module

or Wiring Center

tN2 tN2 Slab Sensor 079, or

Outdoor Sensor 070, or

Indoor Sensor 076, 077, 084

1234

tNt 528

528

One Stage Heat

Mmm YYYY

Lot # 12345

Meets Class B:

Canadian ICES

FCC Part 15

1023-02

tN2

1tN2

Switch Settings:

For instructions see brochure

Use at least 65°C conductors

Sensor

Setback

Scene

Lock

Not used Not used

Unlock

Oﬀ

No Power

Switch Setting Location

Switch

Position

Action

1ON SETBACK Allow thermostat to respond to

available schedule. Requires Timer 033.

OFF OFF No setback schedule response.

2ON SCENE Allow thermostat to respond to

scenes. Requires User Switch 479.

OFF OFF No scene response.

ON LOCK Locked to ‘User’ access level. Set to

Lock when installation completed.

OFF UNLOCK Unlock to access all settings. Set

to Unlock during installation.

4ON Not used

OFF Not used

A Watts Water Technologies Company

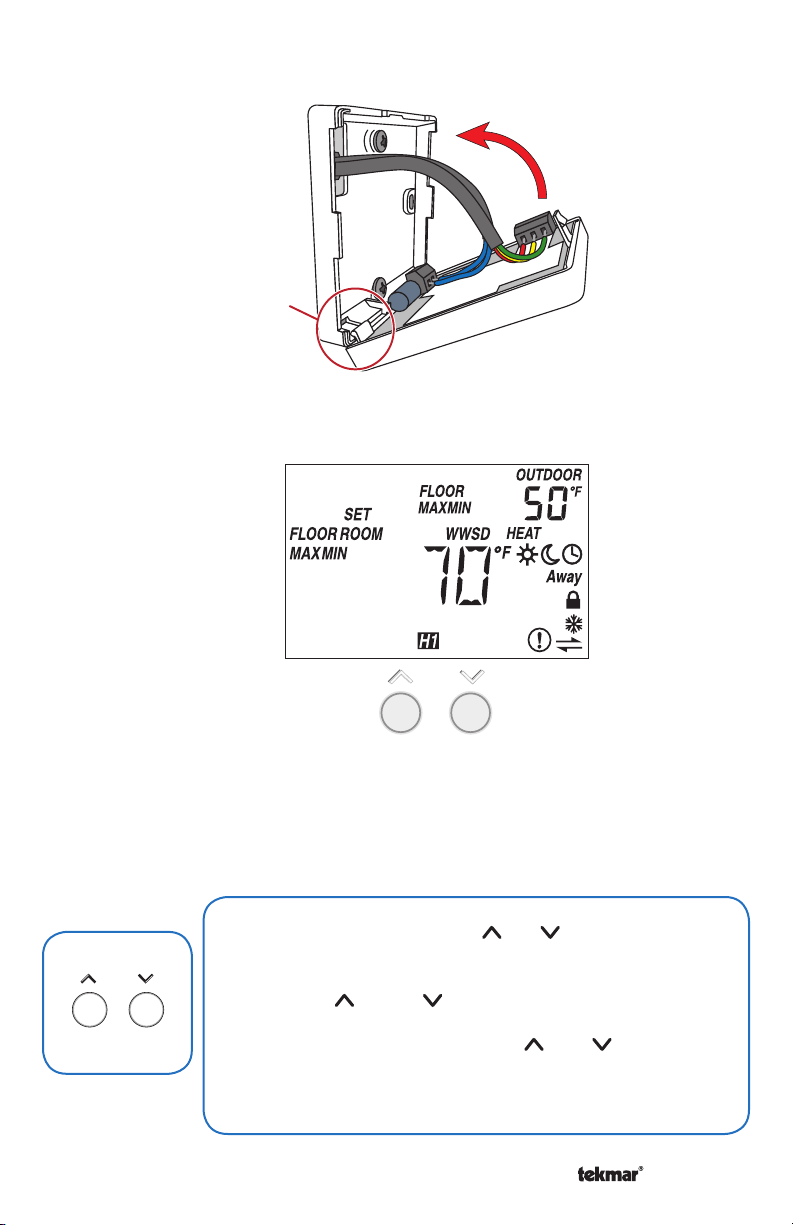

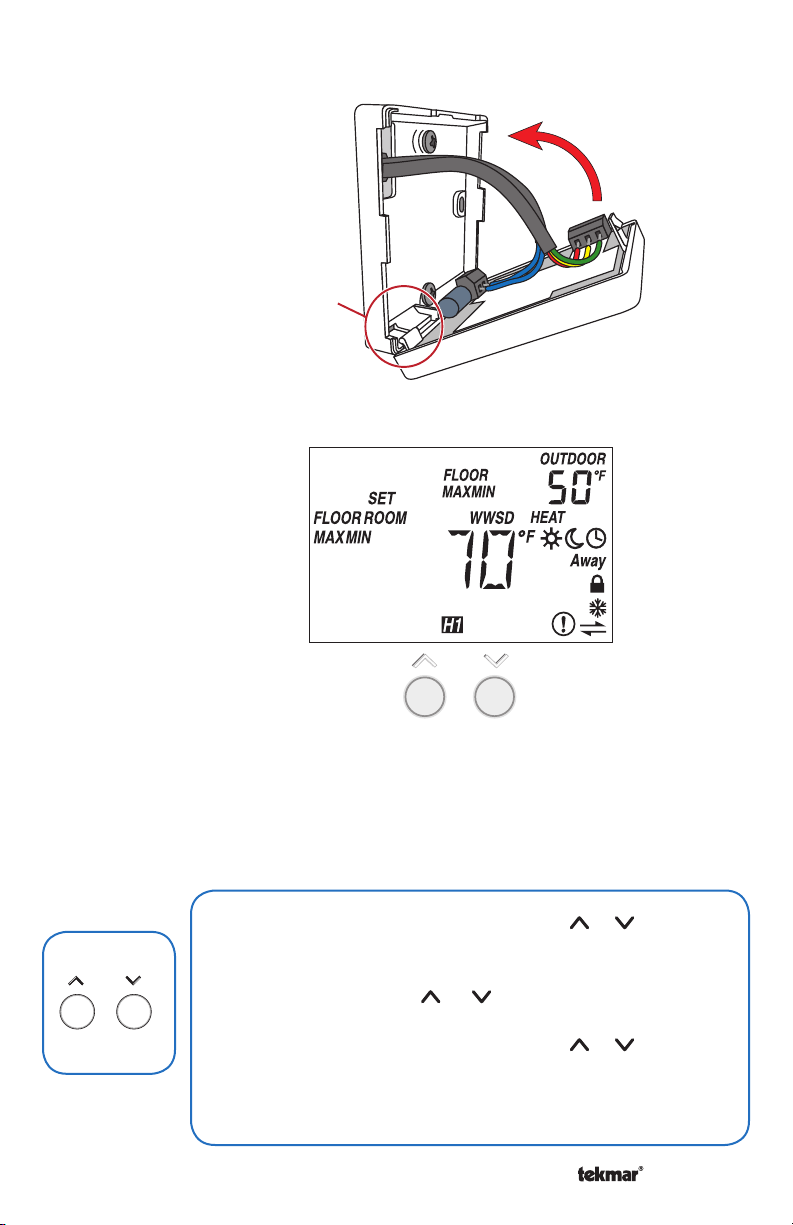

6. Close Thermostat

pivot

tab

8. Critical Settings

The following settings are essential to the successful operation of the system.

Important

Note: Set switch setting #3 and tekmarNet

system control to Unlock to change

Access level to Installer. Return to Lock setting once installation has been completed.

• Press and hold down both the and buttons for 2 seconds

to change from one step to the next.

• Release both buttons once the step has been reached.

• Press the or the button to change the setting, if

available.

• Press and hold down both the and buttons for 2

seconds to go to the next step, OR

• After 10 seconds of no button activity, the display goes

back to normal operation.

Press

Together

7. User Interface

All specifications are subject

to change without notice

4 528_Q - 02/14.

A Watts Water Technologies Company. Head Ofﬁce: 5100 Silver Star Road, Vernon, B.C.

Canada V1B 3K4, 250-545-7749, Fax. 250-545-0650

Web Site

: www.tekmarControls.com

For a full list of settings and operational details, please refer to the thermostat

Installation and Operation Manual (528_D) included with compatible

tekmarNet®controls or download the brochure from www.tekmarcontrols.com

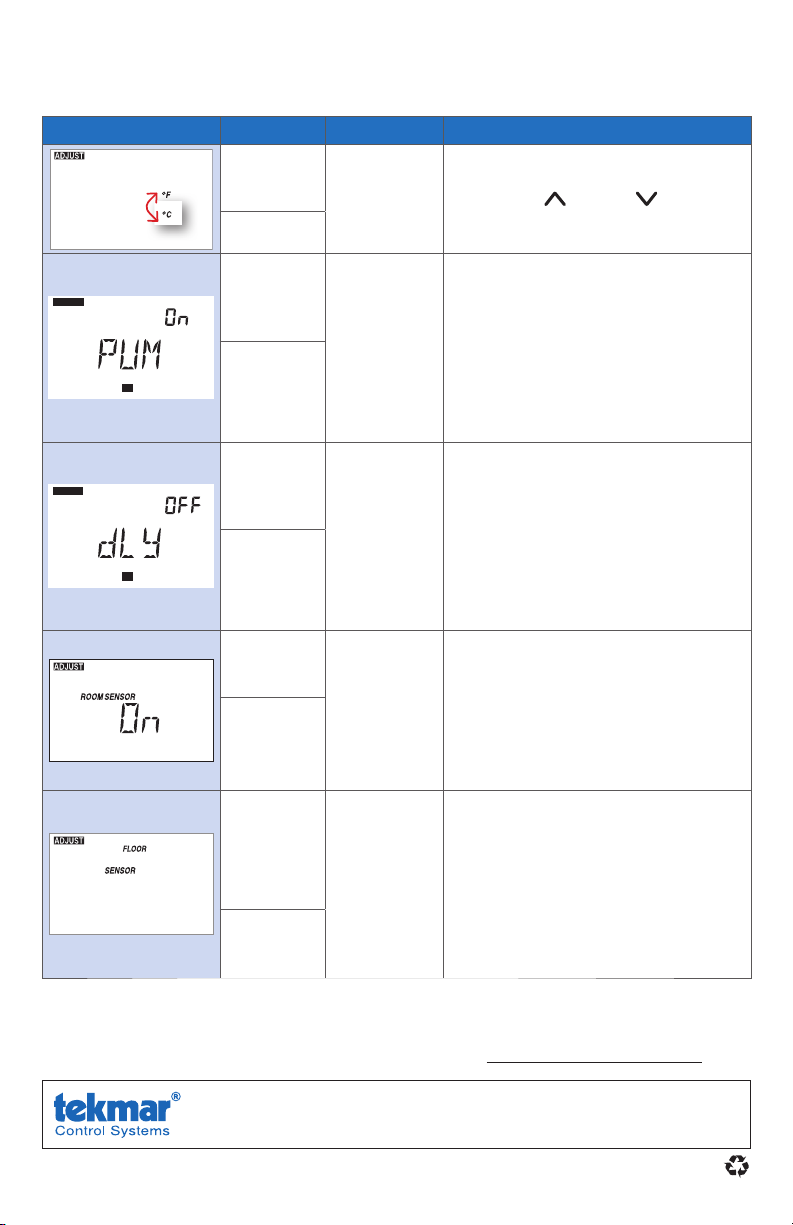

8.Critical Settings (Continued)

Display Range Access Description

°F or °C

Default =

°F

Installer

User

TEMPERATURE UNITS

Press the or the button to

change from °F to °C and vice versa.

Set To:

ADJUST

SUPPLY

OFF or

Default =

Installer

HEAT SUPPLY PUMP

During heating, select whether or not

the system supply pump should turn

on or be off to allow a zone group

pump per manifold.

Available when:

• A reset control is present on the

tekmarNet®system.

Set To:

ADJUST

SUPPLY

OFF or

Default =

OFF

Installer

HEAT SUPPLY PUMP DELAY

During heating, select whether or not

the system supply pump should be

delayed by 3 minutes before coming

on (for thermal motor or wax actuator).

Available when:

• A reset control is present on the

tekmarNet®system.

Set To:

On or Off

Default =

Installer

ROOM SENSOR

Select whether the built-in air

temperature sensor is on or off.

Available when:

A floor sensor or room sensor is

installed on the auxiliary sensor

input.

Set To:

Off,

Room,

Outdoor,

Floor,

Floor dSP

Installer

AUXILIARY SENSOR

Select the type of auxiliary sensor.

Floor dSP = Show floor sensor reading

in upper number field.

Available when:

Auxiliary sensor automatically

detected.

Set To:

Une Entreprise de Watts Water Technologies

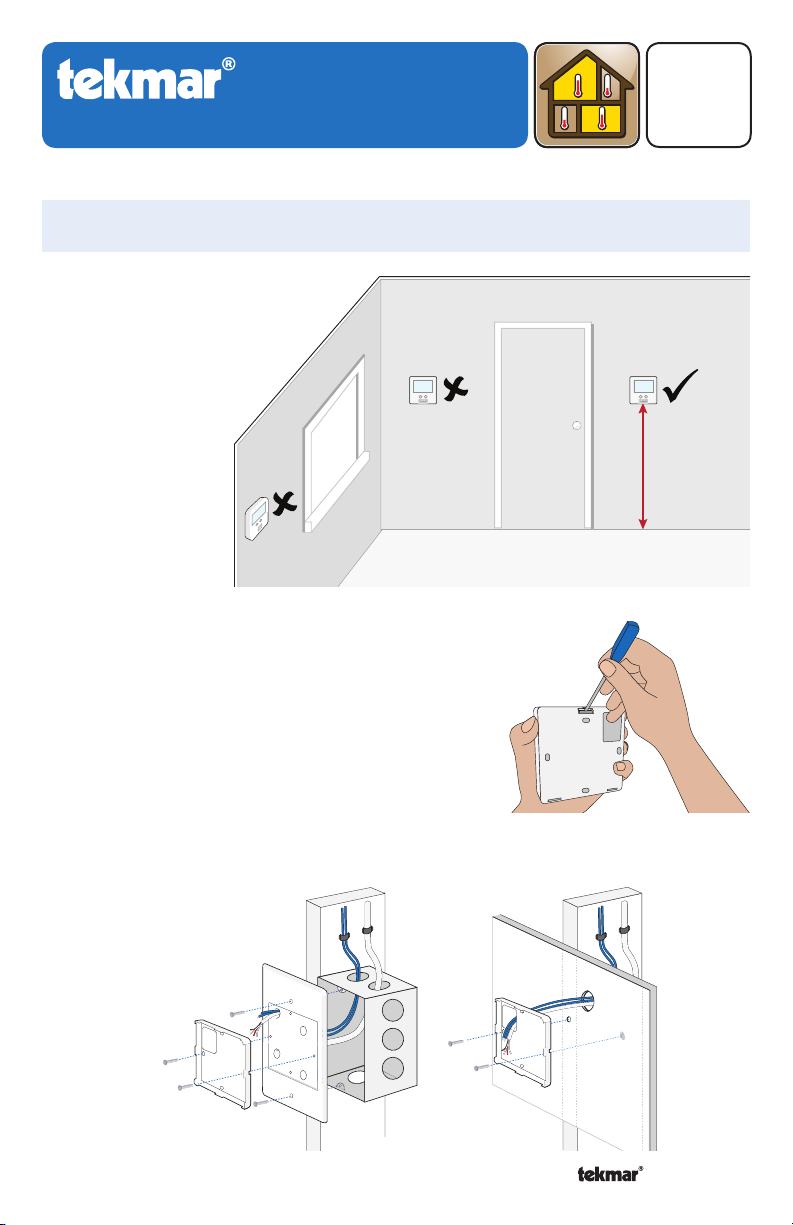

1. Emplacement

2.Retirez la base de montage

3. Installez la base de montage

Mur extérieur

Mur intérieur

5 pi.

1,5 m

Commutateur

boîte

Base de

thermostat

Mur

Base de

thermostat

Plaque

adaptrice 007

tekmarNet®2 Thermostat 528

Guide d'installation rapide

528

02/14

Zonage

Remplace: 12/13

Derrière

porte

Une Entreprise de Watts Water Technologies

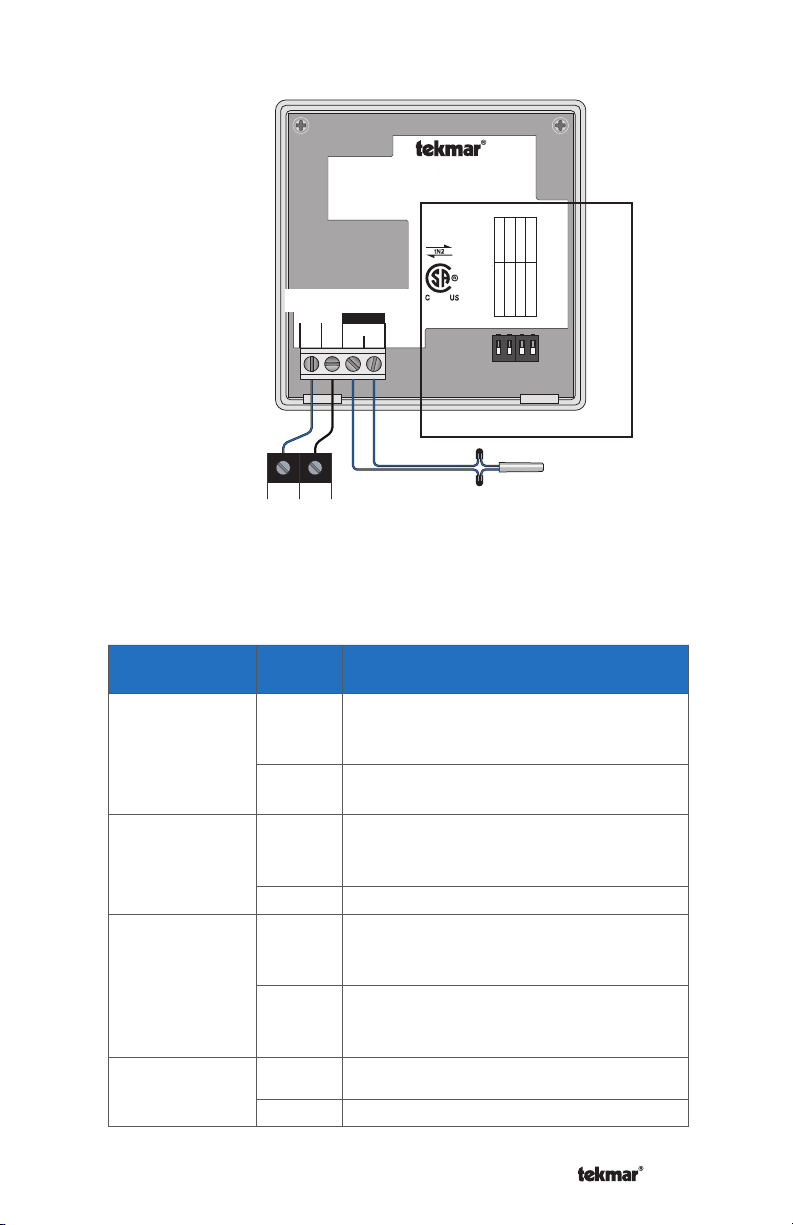

4. Filage

5. Réglages des commutateurs

12 34

tN2 Manager, Module

or Wiring Center

tN2 tN2 Slab Sensor 079, or

Outdoor Sensor 070, or

Indoor Sensor 076, 077, 084

1234

tNt 528

528

One Stage Heat

Mmm YYYY

Lot # 12345

Meets Class B:

Canadian ICES

FCC Part 15

1023-02

tN2

1tN2

Switch Settings:

For instructions see brochure

Use at least 65°C conductors

Sensor

Setback

Scene

Lock

Not used Not used

Unlock

Oﬀ

No Power

Commutateur réglage emplacement

Commutateur

Position

Action

ON SETBACK permettre au thermostat

de répondre au calendrier disponible.

Nécessite Minuterie 033.

OFF OFF aucune réponse de calendrier de

marge de recul.

2ON SCÈNE permettre au thermostat de

répondre à des scènes. Nécessite un

changement d'utilisateur 479.

OFF OFF pas de réponse de la scène.

ON VERROUILLAGE verrouillé au niveau

d'accès ‘Utilisateur’. Réglé sur Verrouillage

lorsque l'installation est terminée.

OFF DÉVERROUILLAGE déverrouiller pour

accéder à tous les réglages. Réglez pour

Déverrouiller lors de l'installation.

4ON Non utilisé

OFF Non utilisé

Un seul niveau de chaleur

tN2 contrôle

des zones

Pour les instructions, voir brochure

Utiliser les conducteurs d’au moins 65°C

Réglage des commutateurs:

Capteur en plaque 079, ou

Capteur extérieur 070, ou

Capteur intérieur 076, 077, 084

Une Entreprise de Watts Water Technologies

6. Fermer Thermostat

pivot

onglet

8. Paramètres critiques

Les paramètres suivants sont essentiels au bon fonctionnement du système.

Remarque Important: Régler le paramètre du Commutateur #3 et le système de

contrôle tekmarNet

pour débloquer le niveau d'accès à installateur. Retour pour

Verrouiller réglage, une fois l'installation terminée.

• Appuyez et maintenez les deux boutons et pendant 2

secondes pour passer d’une étape à l’autre.

• Relâchez les deux boutons, une fois que l’étape a été atteinte.

• Appuyez sur le bouton ou pour changer le réglage, si

disponible.

• Appuyez et maintenez les deux boutons et pour 2

secondes pour passer à l’étape suivante, OU

• Après 10 secondes d’inactivité, l’écran revient à un

fonctionnement normal.

Appuyez

Ensemble

7. Interface d’utilisateur

Toutes sp

cifications sont sujettes à changements

sans préavis. Imprim

au Canada.

8 528_Q - 02/14.

Ltd.,

Une Entreprise de Watts Water Technologies. Bureau Principal: 5100 Silver Star Road, Vernon,

B.C. Canada V1B 3K4, 250-545-7749, T

c: 250-545-0650

Site Web

: www.tekmarControls.com

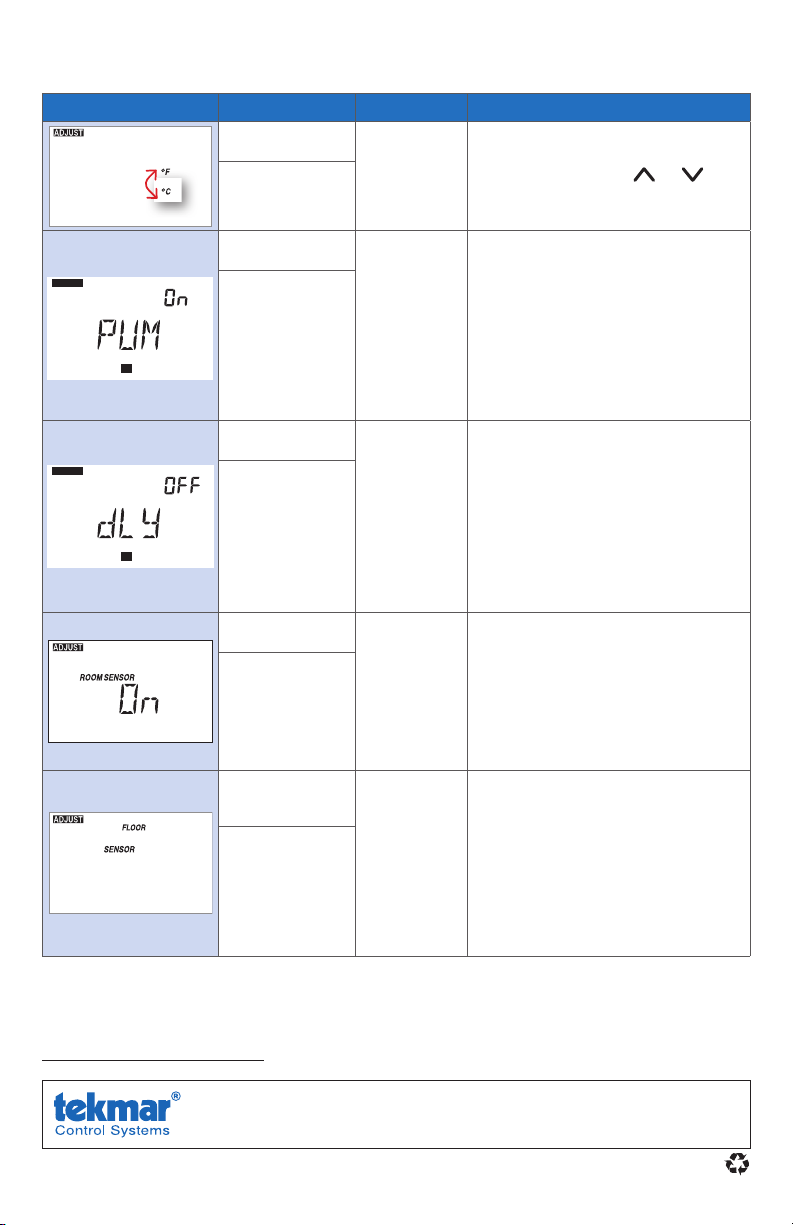

Afficher Gamme Accès Description

°F ou °C

Par défaut = °F

Installateur

Utilisateur

UNITÉS DE TEMPÉRATURE

Appuyez sur la touche ou pour

basculer du °F au °C et vice versa.

Réglez à:

ADJUST

SUPPLY

OFF ou On

Par défaut = On

Installateur

LA POMPE D’ALIMENTATION EN

CHALEUR

Au cours du chauffage, sélectionner si

oui ou non la pompe d'alimentation du

système doit être allumée ou non pour

permettre une pompe du groupe de

zone par collecteur.

Disponible quand:

• Une réinitialiser le contrôle est

présente sur le système tekmarNet®.

Réglez à:

ADJUST

SUPPLY

OFF ou On

Par défaut = OFF

Installateur

RETARD DE LA POMPE

D’ALIMENTATION EN CHALEUR

Au cours du chauffage, sélectionner

si oui ou non la pompe d'alimentation

du système doit être retardée de 3

minutes avant de démarrer (pour

moteur thermique ou actuateur a cire).

Disponible quand:

• Une réinitialiser le contrôle est

présente sur le système tekmarNet®.

Réglez à:

On ou Off

Par défaut = On

Installateur

CAPTEUR DE CHAMBRE

Sélectionnez si le capteur de

température de l'air intégré est allumé

ou éteint.

Disponible quand:

• Un capteur de la sonde de sol ou

d'ambiance est installé sur l'entrée

du capteur auxiliaire.

Réglez à:

Off, la chambre,

l'extérieur, Sol, Sol

dSP

Installateur

CAPTEUR AUXILIAIRE

Sélectionnez le type de capteur

auxiliaire.

dSP étage = Afficher le capteur sol

en lisant dans le champ du numéro

supérieur.

Disponible quand:

• Capteur auxiliaire détecté

automatiquement.

Réglez à:

Pour une liste complète des paramètres et les détails opérationnels, s’il vous

plaît se référer à l’installation du thermostat et mode d’emploi (528_D) inclus

avec les compatible tekmarNet®contrôles ou télécharger la brochure depuis

www.tekmarcontrols.com

8. Paramètres critiques (suite)

Una Compañía de Watts Water Technologies

1. Ubicación

2.Quite la base de montaje

3. Instalación de la base de montaje

Base del

termostato

Placa

adaptadora 007

Caja de

interruptor

Base del

termostato

Pared

exterior

Pared

interior

5 pies

1,5 m

tekmarNet®2 Thermostat 528

Guía de instalación rápida

528

02/14

División en

zonas Remplazado

por: 12/13

Detrás

de la puerta

Una Compañía de Watts Water Technologies

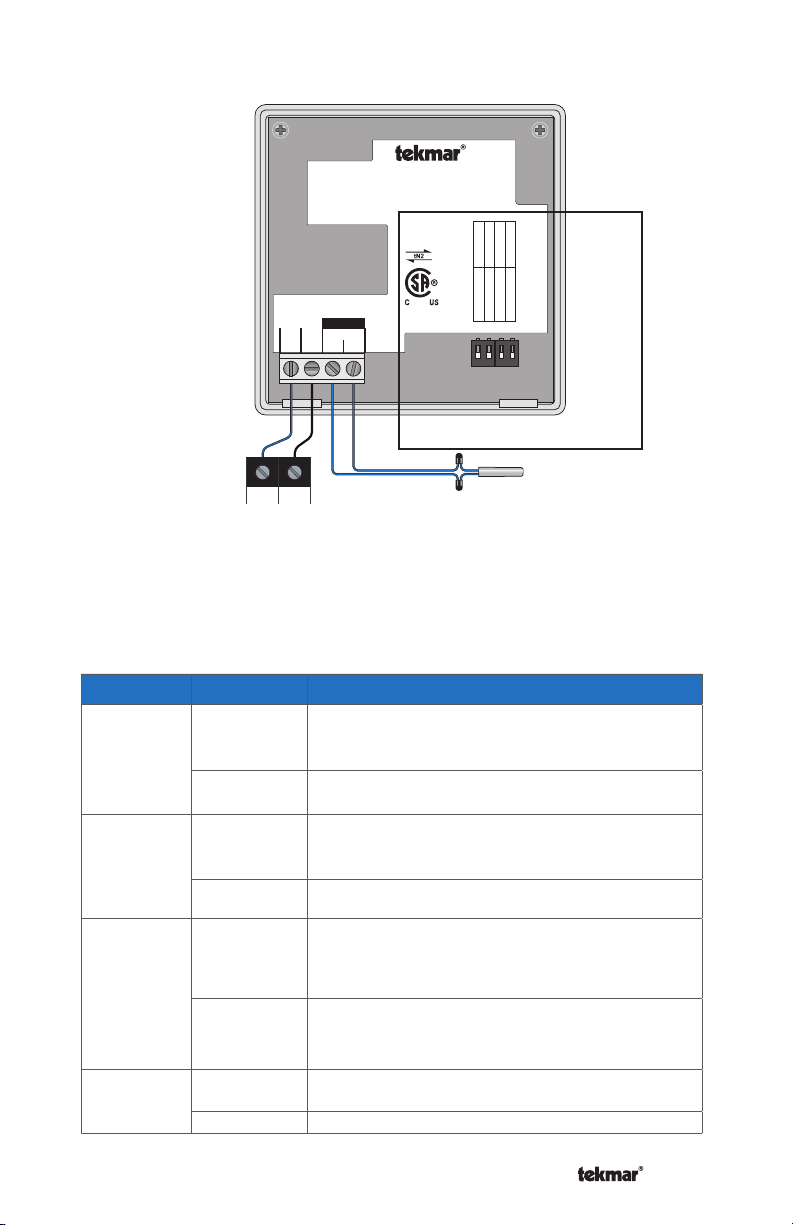

4. Cableado

5. Ajustes del interruptor

Interruptor Posición Acción

1ON REPROGRAMACIÓN permite que el termostato

funcione en un programa disponible. Se requiere

el TIMER 033.

OFF APAGADO no permite el uso de la

reprogramaciones.

2ON ESCENAS permite que el termostato se ajuste

a la escena. Se requiere el interruptor para

usuarios 479 (User Switch 479).

OFF APAGADO no cambia según la escena.

ON BLOQUEADO se encuentra bloqueado para el

nivel de acceso “Usuario”. Bloquee el acceso

luego de que la instalación esté completa.

OFF DESBLOQUEAR desbloquee para acceder a

todos los ajustes. Desbloquee el acceso durante

la instalación.

4ON No se utiliza.

OFF No se utiliza.

12 34

tN2 Manager, Module

or Wiring Center

tN2 tN2 Slab Sensor 079, or

Outdoor Sensor 070, or

Indoor Sensor 076, 077, 084

1234

tNt 528

528

One Stage Heat

Mmm YYYY

Lot # 12345

Meets Class B:

Canadian ICES

FCC Part 15

1023-02

tN2

1tN2

Switch Settings:

For instructions see brochure

Use at least 65°C conductors

Sensor

Setback

Scene

Lock

Not used Not used

Unlock

Oﬀ

No Power

Ubicación del interruptor

Calefacción de una etapa

Sensor de piso 079 o

Sensor de exterior 070, o

Sensor de Interior 076, 077, 084

tN2 control de zones

Para las instrucciones vea el folleto instructivo.

Utilice conductores que soporten como

mínimo 65°C

Ajustes del interruptor :

Autres manuels pour tekmar tekmarNet 2

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Watts Thermostat

Watts

Watts WFHT 041 Manuel utilisateur

Watts

Watts BT-DPRF-02 Manuel utilisateur

Watts

Watts WTC-ES Manuel utilisateur

Watts

Watts Tekmar 563 Manuel utilisateur

Watts

Watts Vision Wireless BT-A03 RF Manuel utilisateur

Watts

Watts tekmar 560 Manuel utilisateur

Watts

Watts DualTemp P-3285 Manuel utilisateur

Watts

Watts Radiant 519 Manuel utilisateur

Watts

Watts BT DP-01 Manuel utilisateur

Watts

Watts tekmar 518 Manuel utilisateur

Watts

Watts ECOLUX Fan Confort 4T Manuel utilisateur

Watts

Watts SunStat 500750 Manuel utilisateur

Watts

Watts RCL-HC Manuel utilisateur

Watts

Watts SunStat Dial Manuel utilisateur

Watts

Watts MILUX RF Manuel utilisateur

Watts

Watts Tekmar Invita 564 Manuel utilisateur

Watts

Watts FloorStat 500650-120CS Manuel utilisateur

Watts

Watts SunStat Pro II 500775 Mode d’emploi

Watts

Watts tekmar 560 Manuel utilisateur

Watts

Watts MILUX-HY Manuel utilisateur

Watts

Watts Wattstemp 740 Manuel utilisateur

Watts

Watts tekmar Invita Instructions d'installation

Watts

Watts Radiant 519 Manuel utilisateur

Watts

Watts Tekmar WiFi Thermostat 561 Manuel utilisateur

Manuels Thermostat populaires d'autres marques

EWELLY

EWELLY EW-181 Manuel utilisateur

Prolon

Prolon T1100 Instructions d'installation

Computherm

Computherm Q20 Manuel utilisateur

Heatmiser

Heatmiser neoStat Manuel utilisateur

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Manuel utilisateur

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Manuel utilisateur

Saswell

Saswell SAS920XWHB-7-S-RF Mode d’emploi

Aircalo

Aircalo TFP1-ET85P2 Manuel utilisateur

Honeywell

Honeywell CM721 Manuel utilisateur

Carrier

Carrier DEBONAIR 33CS Manuel utilisateur

Lennox

Lennox iHarmony Zone Thermostat Instructions de montage

Gemtech

Gemtech GT7000 Mode d’emploi

Rollei

Rollei Smartes 45000 Manuel utilisateur

Sinope

Sinope TH1300RF Manuel utilisateur

Honeywell

Honeywell RLV4305 Manuel utilisateur

Honeywell

Honeywell Prestige 2.0 THX9421 Manuel utilisateur

NuTone

NuTone NTBZ48 Instructions d'utilisation d'origine

Stelpro

Stelpro MAESTRO ASMT402AD Manuel utilisateur

Watts tekmar tekmarNet 2 Manuel utilisateur

Manuels Thermostat populaires d'autres marques
