Watchguard Firebox M5600 Manuel utilisateur

Guide de démarrage rapide

Kurzanleitung

Guía Rápida

Guia de início rápido

快速設定手冊

Quick Start Guide

Firebox®M5600

HW Model: CL5AE32

WatchGuard® Technologies, Inc.

Guida introduttiva

2 3

Activate Your Firebox

1. Go to www.watchguard.com/activate

2. Log in to your WatchGuard account, or create a new account*.

*If you create a new account, return to www.watchguard.com/activate after you nish the

account creation process.

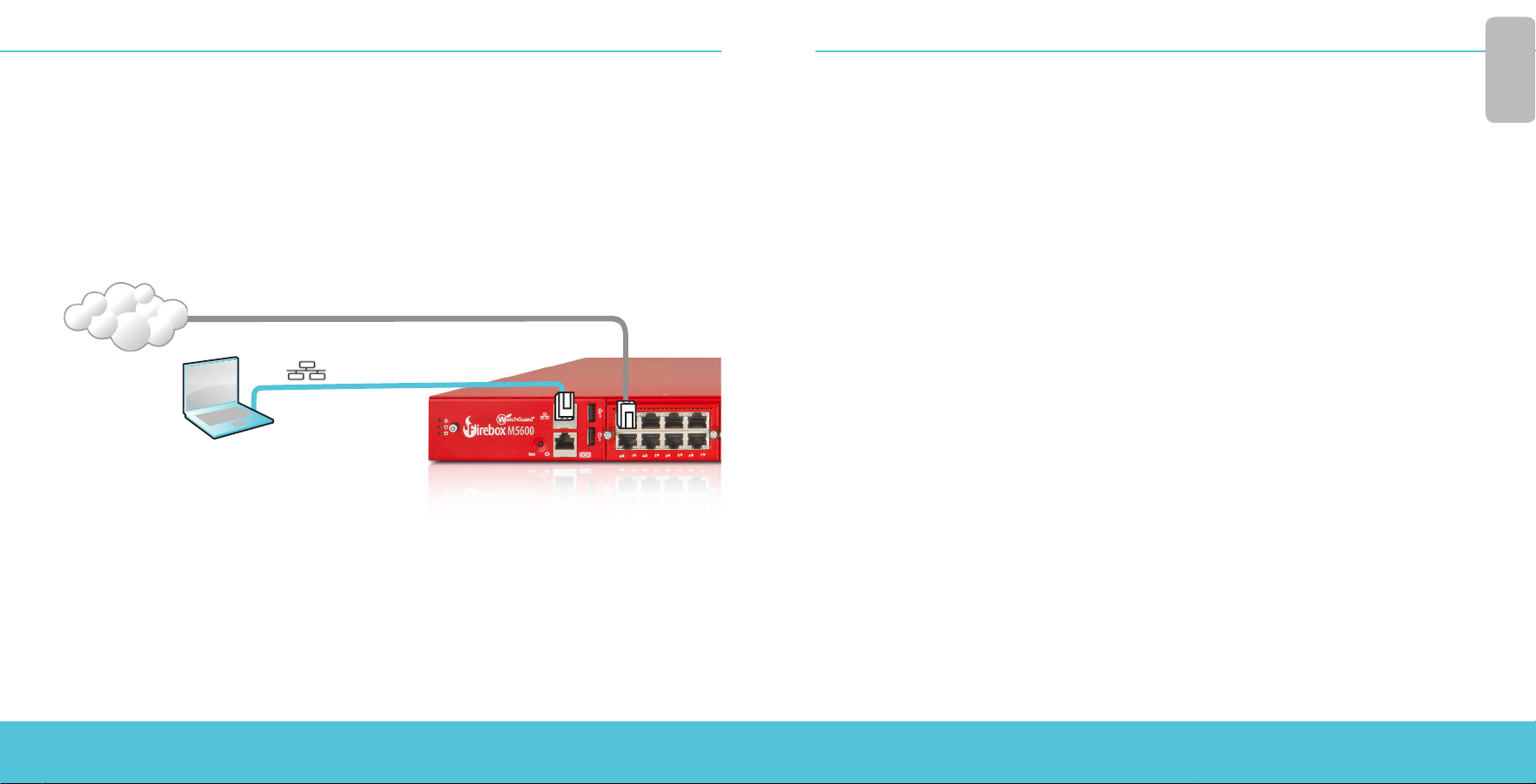

Connect Your Firebox and Power it On

Make sure your computer is congured to use DHCP. When you connect to the Firebox,

it will assign an IP address on the 10.0.32.0/24 network.

Connect to the Web UI

1. Go to https://10.0.32.1:8080

2. You can safely ignore certicate warnings, because the Firebox uses a

self-signed certicate.

3. Log in with the user name admin and the passphrase readwrite.

4. Follow the directions in the Web Setup Wizard to create a basic conguration le for a

new Firebox. Click More Information if you have questions.

5. When the Wizard completes, log in to the Web UI with the admin user account and the

Admin passphrase you set during the Wizard.

6. Install the Firebox in your network.

Eth 32

Eth 0

After you run the Web Setup Wizard your Firebox has a basic conguration:

• Allows outbound FTP, Ping, DNS, TCP, and UDP connections

• Blocks all unrequested trac from the external network

• Inspects outgoing FTP, HTTP, and HTTPS trac

• Uses licensed security services to protect the trusted and optional networks

Next Steps

Congratulations! You have nished basic setup of your Firebox. You can use the Web UI to view and

edit your conguration and to manage and monitor your Firebox. Or, you can download and install

WatchGuard System Manager (WSM) and use Policy Manager and the WSM suite of management

and monitoring tools. Here are some recommendations to help you get started:

Verify your Internet connectivity

• With your Firebox installed in your network, make sure that your users can successfully

browse the Internet.

Get the latest software

To upgrade the Firebox OS:

1. Log in to Fireware Web UI.

2. Select System > Upgrade OS.

To get the latest version of WSM, WatchGuard Dimension, VPN clients,

and other software for your Firebox:

1. Go to www.watchguard.com/support and click Download Software.

2. Find the software downloads page for the Firebox M5600 and select the

software you want to install.

Explore the Features and Functions of Your Firebox

Browse the Web UI or the tools in WatchGuard System Manager and click Help on any page or dialog

box to learn more about the management, monitoring, and security features of your Firebox.

English

Computer

Internet

4 5

About the Firebox Status Lights

Indicators for RJ45 interfaces – Interface 32, labeled , is located above the console port,

to the left of the USB interfaces.

Interface 32 and preinstalled modular interfaces A0 - A7 each have two indicators. The right indicator

shows the interface connection status. The left indicator shows interface activity.

Indicator Indicator color Interface Status

Connection (right) Yellow Link at 1000 Mbps

Green Link at 100 Mbps

Not lit Link at 10 Mbps or no link

Activity (left) Yellow, blinks Power on, network activity

Not lit Power o, no connections

Indicators for SFP+ Fiber interfaces - The interface module preinstalled in slot B has four SFP+ ber

interfaces. To use these interfaces you must plug in a compatible SFP+ transceiver. Each interface has

two indicators. The left indicator shows link status, the right indicator shows activity.

Indicator Indicator color Interface Status

Connection (left) Green Operates at 10 Gbps or 1Gbps

Not lit No link

Activity (right) Orange, blinks Power on, network activity

Not lit Power o, no connections

Storage ( ) – When there is activity on the CFAST card or hard disk, the storage indicator is yellow.

Arm/Disarm ( ) – When the Firebox is armed and ready to pass trac, this indicator is green.

When the Firebox is powered on, but not ready to pass trac, this indicator is red.

Power ( ) – The power indicator on the left front of the Firebox is green when the Firebox is

powered on.

Power Button ( ) – The Power button on the front of the Firebox is lit to indicate power status. It is

green when the Firebox is powered on, and red when power is available, but the Firebox is powered

o. When the Power button is red, press this button to power on the Firebox. When the Power button

is green, press and hold it for ve seconds to power o the Firebox.

Install Interface Modules

You can install any supported interface module in slots A, B, C or D of your Firebox. Two interface

modules are preinstalled in slots A and B. You must install the interface modules before you can

enable the interfaces in the Firebox conguration. The Firebox M5600 supports these modules:

• WatchGuard Firebox M 8 Port 1Gb Copper Module (preinstalled in Slot A)

• WatchGuard Firebox M 8 Port SFP Fiber Module

• WatchGuard Firebox M 4 Port 10 Gb SFP+ Fiber Module (preinstalled in Slot B)

Important: You must power o the Firebox before you install or remove an interface module.

For details about available interface modules and installation instructions, see the Hardware Guide

available at: www.watchguard.com/help/documentation/hardware.asp

Install Your Firebox

Your Firebox includes a rack mount kit. For instructions to install your Firebox in a network rack, see

page 6.

Reset the Firebox to Factory-Default Settings

If you ever need to, you can restore your Firebox to its factory-default settings. For example, if you do

not know the administrator account passphrase or you want to start over with a new conguration,

you can reset your Firebox. Make sure you back up your Firebox conguration before you reset your

Firebox in case you want to restore it in the future.

For information about how to reset your Firebox, see the Firebox M5600 Hardware Guide,

available at: www.watchguard.com/help/documentation/hardware.asp

English

6 7

Rack Mount Installation Instructions

The Firebox M5600 rack mount system includes:

Rack rail kit

• 2 sliding rails

• 10 small screws and 8 large screws

Front ear bracket kit

• 2 front ear brackets

• 6 small screws and 2 large screws

Precautions

When you install the Firebox in a rack, consider these factors:

Elevated Operating Ambient Temperature

If you install the Firebox in a closed or multi-unit rack assembly, the operating ambient temperature

of the rack environment may be greater than room ambient. Make sure the ambient temperature of

the rack environment is within the certied operating range specied in the Hardware Guide.

Reduced Air Flow

When you install the Firebox in a rack, make sure that the amount of air ow required for safe

operation of the equipment is not compromised.

Mechanical Loading

When you mount the Firebox in the rack, avoid hazardous conditions caused by uneven mechanical

Circuit Overloading

Make sure you connect the Firebox to the power supply circuit in such a way that there is no

overloading of the circuits, and no impact on overcurrent protection and supply wiring.

Reliable Grounding

Make sure all rack-mounted equipment is correctly grounded. For example, make sure you use

power strips instead of direct connections to the branch circuit.

CAUTION: Do not use your slide/rail mounted Firebox as a shelf or work space.

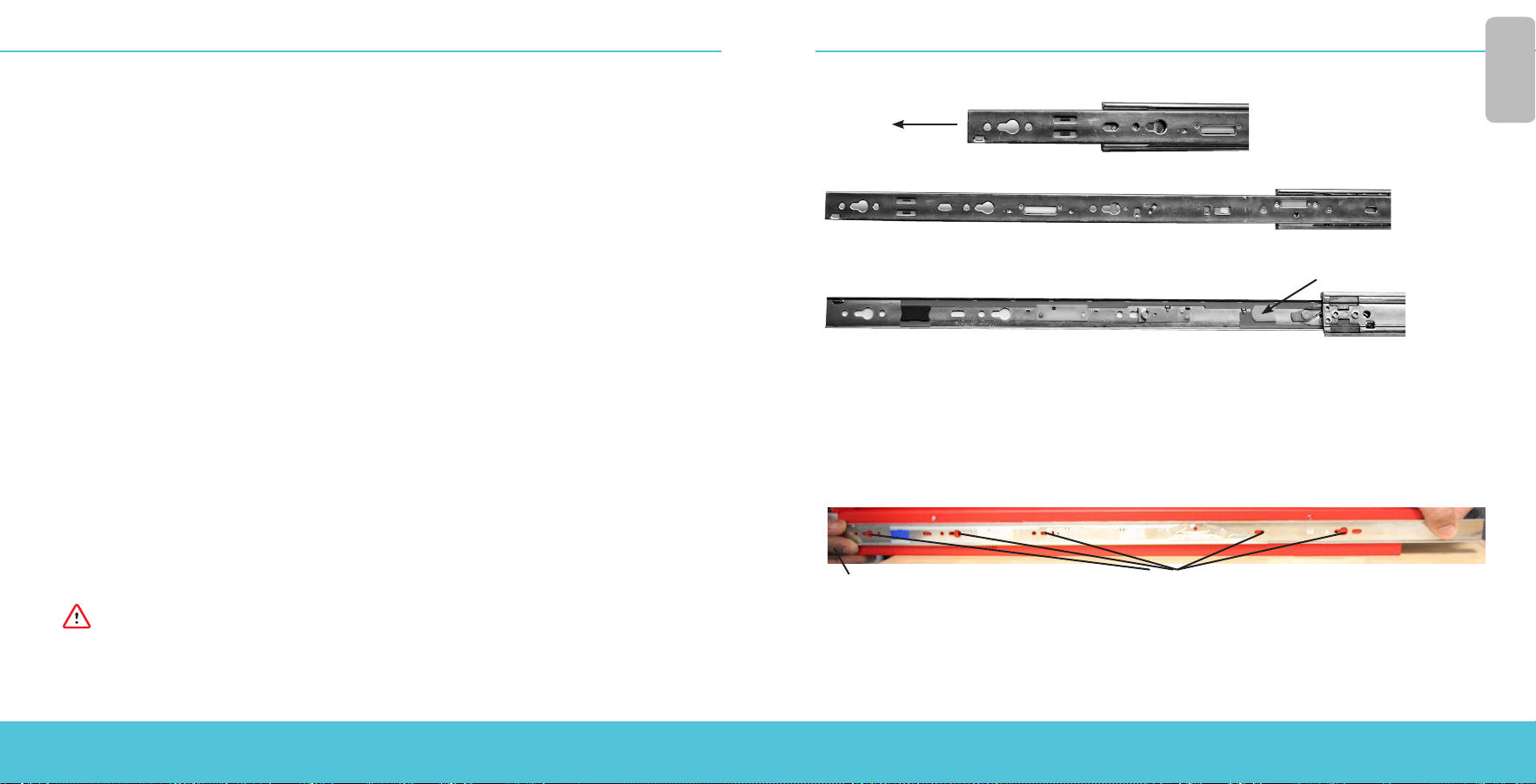

Separate the inner rails from the outer rails

1. Pull out the inner rail as shown below.

2. Continue to slide the inner rail out until you hear a click.

3. Turn the rail over. Slide the white release tab on the inner rail away from the outer rail,

and pull the inner rail from the outer rail until they completely separate.

4. Repeat these steps to separate the second inner and outer rail.

Attach the inner rails and front ear brackets to the Firebox

1. Locate the ten short screws, and the front ear brackets and screws.

2. Use three of the screws provided with the front ear brackets to attach an ear bracket to the

front of the Firebox on one side.

3. Put the inner rail against one side of the Firebox with the small blue release tab toward the

front of the Firebox, facing out.

4. Align the screw holes in the rail with the ve screw holes on the side of the Firebox.

The inner rail extends out from the back of the Firebox.

5. Attach the inner bracket to the chassis with ve of the short screws provided in the rail kit.

6. Repeat these steps to attach the other inner rail and front ear bracket to the other side of

the Firebox.

English

Front of Firebox Screw holes

8 9

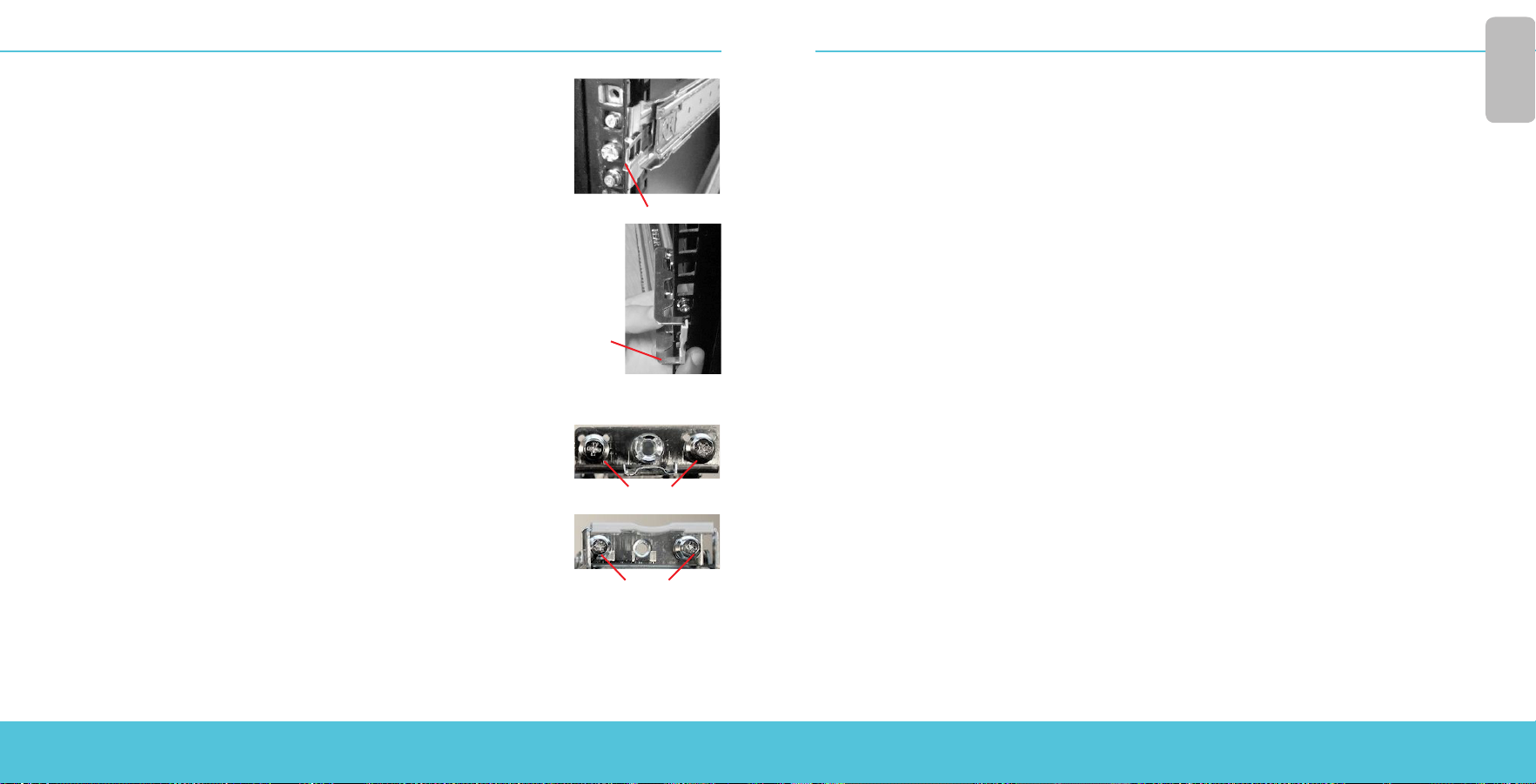

Attach the outer rails to the rack

To attach rails to the rack, align the screw heads on each end of the rail with

holes in the rack and then latch the rail to the front and back of the rack as

described below.

1. Align the front of one rail with three available screw holes in the

front edge of the rack.

2. Press the end of the rail toward the rack until the metal latch in the

center of the rail clicks into place around the inner edge of the rack.

3. Align the rear of the outer rail with three available screw holes in the

rear of the rack.

4. Pull the latch handle slightly toward the center of the rack and snap

it into place around the inner edge of the rack.

5. Repeat these steps to install the second sliding rail in the rack.

Install alternate screws on the rails

If the screw heads on the rail ends are too large to t through the holes in

your network rack, use the eight screws with smaller heads (included with the rail kit) to replace

the screws on the rails before you install the rails in the rack.

1. Remove the outer two screws on the front of the rail and replace

them with two smaller screws included with the rail kit.

2. Remove the two screws from the back of the rail and replace them

with two smaller screws included with the rail kit.

3. Repeat these steps to install smaller screws on the second rail.

4. Install the rails in the rack as described in the previous procedure.

Install the Firebox in the rack

It could require two people to safely complete these steps.

1. Stand in front of the rack and hold the Firebox with its front facing you.

2. Align the inner rails on each side of the Firebox with the outer rail on each side of the rack.

3. Slide the Firebox into the rack as far as possible.

4. Slide the blue slide rail locks on the inner rails toward the front and slide the Firebox farther

into the rack, until the front ear brackets touch the front of the rack.

5. Use the larger screws included with the rack ears to attach the front ear brackets to the rack.

Remove the Firebox from the rack

You must release the slide rail locks to remove the Firebox from the rack. It could require two people

to remove the Firebox from the rack.

1. Remove any screws that attach the front ear brackets to the front of the rack.

2. Gently pull the Firebox out about half way.

3. Slide the blue rail locks on the inner rails toward the front of the Firebox and pull the Firebox

completely out of the rack.

Rear latch

handle

Front latch

English

Remove and replace

10 11

激活您的 Firebox

1. 访问 www.watchguard.com/activate

2. 登录您的 WatchGuard 帐户，或者创建一个新帐户*。*如果创建新帐户，请在完成帐户创建过程

之后返回到 www.watchguard.com/activate。

连接您的 Firebox 并开启电源

确保您的计算机配置为使用 DHCP。连接 Firebox 后，它将在 10.0.32.0/24 网络上分配一

个IP 地址。

连接到网页管理界面

1. 访问 https://10.0.32.1:8080

2. 您可以安全地忽略证书警告，因为 Firebox 使用自签名证书。

3. 使用用户名 admin 和密码 readwrite 登录。

4. 按照网络设置向导中的说明为新的 Firebox 创建一个基本的配置文件。

如有问题，请单击 More Information（更多信息）。

5. 在向导完成后，使用您在向导中设置的 admin 用户帐户和管理员密码登录网页管理界面。

6. 在您的网络中安装 Firebox。

Eth 32

Eth 0

简体中文

计算机

Internet

运行网络设置向导后，您的 Firebox 将具备以下基本配置：

• 允许出站 FTP、Ping、DNS、TCP 和UDP 连接

• 阻止来自外部网络的所有未请求的数据流

• 检测传出 FTP、HTTP 和 HTTPS 流量

• 使用许可的安全服务来保护受信任的网络和可选网络

后续步骤

恭喜！您已经完成了 Firebox 的基本设置。您可以使用网页管理界面查看和编辑配置，以及管理

和监控您的 Firebox。或者，您也可以下载并安装 WatchGuard 系统管理器（WSM），使用策略

管理器和 WSM 管理与监控工具套件。下面是帮助您入门的一些建议：

验证您的 Internet 连接

• 在网络中安装 Firebox 之后，确保您的用户可以成功浏览 Internet。

获取最新版本的软件

升级 Firebox 操作系统：

1. 登录 Fireware 网页管理界面。

2. 选择 System > Upgrade OS（系统 >升级操作系统）。

获取最新版本的 WSM、WatchGuard Dimension、VPN 客户端

和其他 Firebox 软件：

1. 访问 www.watchguard.com/support 并单击 Download Software（下载软件）。

2. 找到 Firebox M5600 的软件下载页面并选择想要安装的软件。

探索 Firebox 的特性和功能

浏览网页管理界面或 WatchGuard 系统管理器，单击任意页面或对话框的上的 Help（帮助），

详细了解 Firebox 的管理、监控和安全功能。

简体中文

12 13

关于 Firebox 状态指示灯

RJ45 接口指示灯 – 接口 32，标识为，位于控制台端口之上，

USB 接口的左侧。

接口 32 和预安装的模块化接口 A0 - A7 均有两个指示灯。右侧的指示灯显示接口连接状态。左侧

的指示灯显示接口活动。

指示灯指示灯颜色接口状态

连接（右侧）黄色链路速度为 1000 Mbps

绿色链路速度为 100 Mbps

不亮链路速度为 10 Mbps 或无链路

活动（左侧）黄色，闪烁已开启，有网络活动

不亮已关闭，无连接

SFP+ 光纤接口指示灯 - 插槽 B 中预安装的接口模块有四个 SFP+ 光纤接口。要使用这些接口，您

必须插入适配的 SFP+ 收发器。每个接口均有两个指示灯。左侧的指示灯显示连接状态，右侧的

指示灯显示活动状态。

指示灯指示灯颜色接口状态

连接（左侧）绿色运行速度为 10 Gbps 或 1 Gbps

不亮无链路

活动（右侧）橙色，闪烁已开启，有网络活动

不亮已关闭，无连接

存储 ( ) – 当CFAST 卡或硬盘上有活动时，存储指示灯显示为黄色。

防护/解除防护 ( ) - 当Firebox 处于防护状态并可通过数据流时，此指示灯显示为绿色。

当Firebox 处于开启状态，但尚不能通过数据流时，此指示灯显示为红色。

电源 ( ) – 当Firebox 处于开启状态时，位于 Firebox 左前方的电源指示灯

显示为绿色。

电源按钮 ( ) – Firebox 正面的电源按钮用于指示电源状态。当 Firebox 处于开启状态时，电源

按钮显示为绿色；当有电源可用但 Firebox 处于关闭状态时，电源按钮显示为红色。当电源按钮

显示为红色时，按下此按钮可以打开 Firebox 的电源。当电源按钮显示为绿色时，按住此按钮并

持续 5 秒钟可以关闭 Firebox 的电源。

安装接口模块

您可以在 Firebox 的插槽 A、B、C 或D 中安装任何支持的接口模块。两个接口模块预安装在插

槽A 和B 中。您必须安装接口模块，然后才能在 Firebox 配置中启用接口。Firebox M5600 支持以

下模块：

• WatchGuard Firebox M 8 端口 1 Gb 铜缆模块（预安装在插槽 A 中）

• WatchGuard Firebox M 8 端口 SFP 光纤模块

• WatchGuard Firebox M 4 端口 10 Gb SFP+ 光纤模块（预安装在插槽 B 中）

重要信息：在安装或移除接口模块前，您必须关闭

Firebox

的电源。

关于可用的接口模块和安装说明的详细信息，请参阅硬件指南，网址为：

www.watchguard.com/help/documentation/hardware.asp

安装您的 Firebox

您的 Firebox 包含机架安装套件。关于在网络机架上安装 Firebox 的说明，请参见第 6 页。

将Firebox 重置为出厂默认设置

如果需要，可以将 Firebox 重置为其出厂默认设置。例如，如果您不知道管理员帐户的密码或者

想要重新配置，可以重置 Firebox。在重置您的 Firebox 之前，请确保备份 Firebox 配置，以防您

以后想恢复这一配置。

关于如何重置 Firebox 的信息，请参阅 Firebox M5600

硬件指南，

网址为：www.watchguard.com/help/documentation/hardware.asp

简体中文

14 15

Eth 32

Eth 0

Français

Ordinateur

Internet

Activation de votre appliance Firebox

1. Rendez-vous à l'adresse www.watchguard.com/activate

2. Connectez-vous à votre compte WatchGuard ou créez un nouveau compte*.

*Si vous créez un nouveau compte, retournez à l'adresse www.watchguard.com/activate à la n

duprocessus de création du compte.

Branchement et mise sous tension de votre appliance Firebox

Assurez-vous que votre ordinateur est conguré pour utiliser le protocole DHCP. Lorsque vous

connectez votre appliance Firebox, elle attribue une adresseIP sur le réseau 10.0.32.0/24.

Connexion à l'interface utilisateur Web

1. Rendez-vous à l'adresse https://10.0.32.1:8080 .

2. Votre appliance Firebox utilisant un certicat auto-signé, vous pouvez, sans risque, ignorer les

avertissements liés aux certicats.

3. Connectez-vous avec le nom d'utilisateur admin et le mot de passe readwrite.

4. Suivez les instructions de l'Assistant de congurationWeb pour générer un chier de conguration

pour une nouvelle appliance Firebox. Si vous avez des questions, cliquez sur Plus d'informations.

5. Une fois que l'Assistant a terminé, connectez-vous à l'interface utilisateur Web avec le nom

d'utilisateur admin et le mot de passe Admin que vous avez dénis dans l'Assistant.

6. Installez l'appliance Firebox sur votre réseau.

Après avoir exécuté l'Assistant de conguration Web, votre appliance Firebox présente une

conguration de base:

• Autorisation des connexions sortantes FTP, Ping, DNS, TCP et UDP

• Blocage de tout le trac non demandé en provenance du réseau externe

• Inspection du trac sortant FTP, HTTP et HTTPS

• Utilisation de services de sécurité sous licence pour protéger les réseaux approuvés et en option

Étapes suivantes

Félicitations! Vous avez à présent terminé la conguration de base de votre appliance Firebox. Vous

pouvez utiliser l'interface utilisateur Web pour consulter et modier votre conguration, mais aussi

pour gérer et contrôler votre appliance. Autrement, vous pouvez télécharger et installer WatchGuard

System Manager (WSM) et utiliser Policy Manager et la suite WSM d'outils de gestion etde surveillance.

Voici quelques recommandations pour débuter:

Vériez votre connectivité Internet

• Une fois votre appliance Firebox installée sur votre réseau, assurez-vous que vos utilisateurs

peuvent naviguer correctement sur Internet.

Procurez-vous le logiciel le plus récent

Pour mettre à niveau le système d'exploitation de l'appliance Firebox:

1. Connectez-vous à l'interface utilisateur Web de Fireware.

2. Sélectionnez System > Upgrade OS (Système > Mise à niveau du système d'exploitation).

Pour obtenir la toute dernière version de WSM, de WatchGuard Dimension, des clients VPN

et d'autres logiciels pour votre appliance Firebox:

1. Rendez-vous à l'adresse www.watchguard.com/support et cliquez sur Download

Software (Téléchargements de logiciels).

2. Recherchez la page des téléchargements de logiciels pour l'appliance FireboxM5600

etsélectionnez le logiciel à installer.

Examen des caractéristiques et fonctions

de votre appliance Firebox

Accédez à l'interface utilisateur Web ou aux outils de WatchGuard System Manager et cliquez sur

l'icône d'Aide d'une page ou d'une boîte de dialogue pour en savoir plus sur les fonctions de gestion,

de surveillance et de sécurité de votre appliance Firebox.

Français

16 17

À propos des témoins d'état de votre appliance Firebox

Indicateurs des interfaces RJ45: l'interface32, étiquetée , est située au-dessus du port

delaconsole, à gauche des interfaces USB.

L'interface32 et les interfaces modulaires préinstallées A0 à A7 ont chacune deux indicateurs. Celui

de droite indique l'état de la connexion de l'interface. Celui de gauche indique l'activité de l'interface.

Indicateur Couleur de l'indicateur État de l'interface

Connexion (droit) Jaune Liaison à 1000Mbps

Vert Liaison à 100Mbps

Éteint Liaison à 10Mbps ou aucune liaison

Activité (gauche) Jaune, clignotant Sous tension, activité réseau

Éteint Hors tension, aucune connexion

Indicateurs des interfaces SFP+ bre: Le module d'interface préinstallé à l'emplacementB

présente quatre interfaces SFP+ bre. Pour utiliser ces interfaces, vous devez vous brancher à un

émetteur-récepteur SFP+ compatible. Chaque interface présente deux indicateurs. Celui de gauche

indique le statut de la liaison, celui de droite l'activité.

Indicateur Couleur de l'indicateur État de l'interface

Connexion (à gauche) Vert Fonctionne à 10Gbps ou 1Gbps

Éteint Aucune liaison

Activité (à droite) Orange, clignotant Sous tension, activité réseau

Éteint Hors tension, aucune connexion

Stockage (Stockage) ( ): lorsque la mémoire Flash ou le disque dur est actif, l'indicateur

destockage est jaune.

Activation/désactivation ( ): lorsque l'appliance Firebox est activée et prête à transmettre

dutrac, cet indicateur passe au vert. Lorsque l'appliance Firebox est sous tension mais qu'elle n'est

pas prête à transmettre du trac, cetindicateur est rouge.

Alimentation ( ): situé à l'avant gauche, l'indicateur d'alimentation est vert lorsque l'appliance

Firebox est sous tension.

Bouton d'alimentation ( ): ce bouton, situé à l'avant de l'appliance Firebox, s'allume pour

indiquer le statut de l'alimentation. Il est vert lorsque l'appliance Firebox est sous tension, et rouge

lorsque l'alimentation est disponible, mais que l'appliance est hors tension. Lorsque ce bouton

estrouge, appuyez dessus pour mettre l'appliance sous tension. Lorsque ce bouton est vert,

maintenez-le enfoncé pendant cinq secondes pour mettre l'appliance Firebox hors tension.

Installation des modules d'interface

Vous pouvez installer tout module d'interface pris en charge dans les emplacements A, B, C ou D

de votre appliance Firebox. Deux modules d'interface sont préinstallés dans les emplacements A

et B. Les modules d'interface doivent être installés avant de pouvoir activer les interfaces dans la

conguration de l'appliance. L'appliance FireboxM5600 prend en charge les modules suivants:

• Module en cuivre à 8ports (1Gb) de l'appliance WatchGuard FireboxM (préinstallé dans l'emplacementA)

• Module en bre SFP à 8ports de l'appliance WatchGuard FireboxM

• Module en bre SFP+ à 4ports (10Gb) de l'appliance WatchGuard FireboxM (préinstallé dans

l'emplacementB)

Important: vous devez mettre l'appliance Firebox hors tension avant d'installer ou de retirer un module

d'interface.

Pour plus d'informations concernant les modules d'interface disponibles et des instructions

pour l'installation, reportez-vous au Guide du matériel disponible à l'adresse:

www.watchguard.com/help/documentation/hardware.asp

Installation de votre appliance Firebox

Votre appliance Firebox comprend un kit de montage sur châssis. Pour obtenir des instructions

surl'installation de votre appliance Firebox dans une baie réseau, consultez la page6.

Rétablissement des paramètres d'usine de l'appliance Firebox

En cas de besoin, vous pouvez réinitialiser votre appliance Firebox sur ses paramètres d'usine.

Par exemple, vous pouvez réinitialiser votre appliance si vous ne connaissez pas le mot de passe

du compte administrateur ou si vous souhaitez recommencer avec une nouvelle conguration.

Assurez-vous de sauvegarder la conguration de votre appliance Firebox avant de procéder

àlaréinitialisation, an de pouvoir la restaurer ultérieurement si nécessaire.

Pour plus d'informations sur la réinitialisation de votre appliance Firebox, reportez-vous

auFirebox M5600 Hardware Guide (Guide du matériel FireboxM5600), disponible à l'adresse:

www.watchguard.com/help/documentation/hardware.asp

Français

18 19

Firebox aktivieren

1. Rufen Sie die Website www.watchguard.com/activate auf.

2. Melden Sie sich bei Ihrem WatchGuard-Account an oder erstellen Sie ein neues Konto.*

*Falls Sie ein neues Konto erstellen, kehren Sie nach erfolgreichem Abschluss zur Seite www.watchguard.

com/activate zurück.

Firebox anschließen und einschalten

Stellen Sie sicher, dass Ihr Computer für die Verwendung von DHCP konguriert ist. Wenn Sie

eine Verbindung zu Ihrer Firebox herstellen, wird eine IP-Adresse im Netzwerk 10.0.32.0/24

zugewiesen.

Verbindung zum Web-Interface herstellen

1. Rufen Sie die Website https://10.0.32.1:8080 auf.

2. Eventuell angezeigte Zertikatswarnungen können Sie ignorieren, da die Firebox ein

selbstsigniertes Zertikat verwendet.

3. Melden Sie sich mit dem Benutzernamen admin und dem Kennwort readwrite an.

4. Folgen Sie den Anweisungen im Web-Setup-Assistenten, um eine Basiskongurationsdatei für eine

neue Firebox zu erstellen. Klicken Sie bei weiteren Fragen auf More Information.

5. Melden Sie sich nach Abschluss des Assistenten mit dem Benutzerkonto admin und dem Admin-

Kennwort, das Sie mit dem Assistenten festgelegt haben, an der Web-Schnittstelle an.

6. Installieren Sie die Firebox in Ihrem Netzwerk.

Eth 32

Eth 0

Computer

Internet

Wenn Sie den Web-Setup-Assistenten ausgeführt haben, hat die Firebox eine Grundkonguration:

• Unterstützung von ausgehenden FTP-, Ping-, DNS-, TCP- und UDP-Verbindungen

• Blockierung von nicht angefordertem Datenverkehr aus dem externen Netzwerk

• Prüfung von ausgehendem FTP-, HTTP- und HTTPS-Datenverkehr

• Verwendung lizenzierter Sicherheitsdienste zum Schutz vertrauenswürdiger und optionaler

Netzwerke

Weitere Schritte

Herzlichen Glückwunsch! Sie haben das Basis-Setup für Ihre Firebox abgeschlossen. Über das Web-

Interface können Sie Ihre Konguration anzeigen lassen sowie bearbeiten und Ihre Firebox verwalten

und überwachen. Alternativ können Sie den WatchGuard System Manager (WSM) herunterladen und

installieren und den Policy Manager und die WSM-Suite mit Management- und Überwachungstools

verwenden. Tipps für den Start:

Internetverbindung überprüfen

• Stellen Sie sicher, dass Ihre Nutzer nach der Installation der Firebox im Netzwerk problemlos im

Internet navigieren können.

Neueste Software implementieren

So führen Sie ein Upgrade des Firebox-Betriebssystems durch:

1. Melden Sie sich beim Fireware Web UI an.

2. Wählen Sie die Option System > Upgrade OS aus.

So rufen Sie die neueste Version von WSM, WatchGuard Dimension, VPN-Clients

und anderer Software für die Firebox ab:

1. Rufen Sie die Website www.watchguard.com/support auf, und klicken Sie auf Download

Software.

2. Gehen Sie auf die Seite mit den Software-Downloads für die Firebox M5600, und wählen Sie

die zu installierende Software aus.

Merkmale und Funktionen der Firebox erkunden

Durchsuchen Sie das Web-Interface oder die Tools in WatchGuard System Manager und klicken Sie auf

einer beliebigen Seite oder in einem beliebigen Dialogfeld auf Help, um weitere Informationen zu den

Verwaltungs-, Überwachungs- und Sicherheitsmerkmalen Ihrer Firebox zu erhalten.

Deutsch

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Watchguard Support et étagère

Watchguard

Watchguard XCS 1180 Manuel utilisateur

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
