Waldmann TALK EnOcean Manuel utilisateur

Montageanleitung DEU

Mounting Instructions ENG

Instructions de montage FRA

Istruzioni per il montaggio ITA

Montage in Pendelleuchten

Mounting in suspended luminaires

Montage dans des luminaires de suspension

Montaggio in apparecchi d’illuminazione a sospensione

TALK EnOcean

DEU Willkommen bei Waldmann

Vielen Dank, dass Sie sich für ein Produkt der Marke Waldmann entschieden haben.

Höchste Produktqualität sowie ein kundenfreundlicher Service sind die Basis für den

weltweit expandierenden Erfolg der Waldmann-Produkte.

Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für Sie

erreichbar:

Service-Hotline: +49 (0) 77 20 / 6 01 - 170

Service-E-Mail: [email protected]

Ihr Waldmann-Team

ENG Welcome to Waldmann

Thank you for having purchased a product of the Waldmann brand. Highest product

quality and a customer-friendly service are the basis for the successful distribution of

Waldmann products throughout the world.

If you want to make use of our service, our service team can be reached at:

Service Hotline: +49 (0) 77 20 / 6 01 - 170

Service E-Mail: [email protected]

Your Waldmann team

FRA Bienvenue a Waldmann

Nous aimerions vous remercier d‘avoir choisi un produit de la marque Waldmann.

Une qualité de produit élevée ainsi qu‘un service convivial pour le client sont la base du

succès mondial grandissant des produits Waldmann.

En cas de besoin, contacter notre équipe du service après-vente :

Service Hotline : +49 (0) 77 20 / 6 01 - 170

Service-E-Mail : [email protected]

Votre équipe Waldmann

DEU

ENG

ITA

FRA

ITA Benvenuto a Waldmann

La ringraziamo per aver acquistato un prodotto Waldmann. Il successo crescente dei

prodotti Waldmann in tutto il mondo si basa sull‘eccellente qualità dei nostri prodotti ed

il nostro servizio orientato ai clienti.

Nel caso in cui si desideri prendere contatto con il nostro servizio di assistenza, il nostro

team di assistenza è reperibile ai seguenti recapiti:

Servizio hotline: +49 (0) 77 20 / 6 01 - 170

Servizio Email: [email protected]

Il Suo team Waldmann

Montageanleitung........................................................................................... 4

Mounting Instructions ....................................................................................7

Instructions de montage .............................................................................. 10

Istruzioni per il montaggio ...........................................................................13

Zu Ihrer Sicherheit

DEU

1. Zu Ihrer Sicherheit

Diese Montageanleitung beschreibt die

Montage des Funkmoduls TALK EnOcean

in Pendelleuchten.

Die Montageanleitung ersetzt nicht die

Gebrauchsanweisung der Leuchte oder

die Bedienungsanleitung des Funkmoduls.

XLesen und beachten Sie die Gebrauchs-

anweisung der Leuchte und die Bedie-

nungsanleitung des Funkmoduls sowie

die darin enthaltenen Sicherheits- und

Warnhinweise.

2. Montieren

WARNUNG

Verletzungsgefahr durch Stromschlag.

XLeuchte von der Stromversorgung

trennen.

2.1 Funkmodul bei einer LAVIGO-

Pendelleuchte montieren

Fig. 1: Abdeckung LAVIGO-Pendelleuchte.

XEntfernen Sie die Abdeckung A, auf

der sich das Leistungsschild beﬁndet,

siehe Fig. 1.

XUm ein Loch für die Antenne des Funk-

moduls zu erhalten, brechen Sie das

Plättchen Baus der Abdeckung.

Fig. 2: Funkmodul in einer LAVIGO-Pendel-

leuchte.

HINWEIS: Achten Sie beim Montieren

des Funkmoduls auf die Position der

Antenne, da sonst die Abdeckung nicht

mehr korrekt montiert werden kann.

XSetzen Sie das Funkmodul Cin den

freien Bereich, siehe Fig. 2.

XBefestigen Sie das Funkmodul mit den

mitgelieferten kurzen Schrauben.

XSchließen Sie das Funkmodul an, siehe

Kapitel „Anschließen“ in der Bedie-

nungsanleitung des Funkmoduls.

XMontieren Sie die Abdeckung. Führen

Sie dabei die Antenne des Funkmoduls

durch das Loch in der Abdeckung.

Montageanleitung

Zu Ihrer Sicherheit DEU

2.2 Funkmodul bei einer ATARO-

Pendelleuchte montieren

XEntfernen Sie die Abdeckung in der

Mitte der Leuchten-Oberseite.

Fig. 3: Funkmodul in einer 2-flammigen

ATARO-Pendelleuchte.

HINWEIS: Achten Sie beim Montieren

des Funkmoduls auf die Position der

Antenne, da sonst die Abdeckung nicht

mehr korrekt montiert werden kann. Bei

2-ﬂammigen Leuchten wird das Funk-

modul so montiert, dass die Seite des

Funkmoduls mit der Antenne zur nahen

kurzen Seite der Leuchte zeigt. Bei

4-ﬂammigen Leuchten zeigt diese Seite

des Funkmoduls zur Mitte der Leuchte.

XSetzen Sie das Funkmodul Ain den

freien Bereich des Mittelträgers, siehe

Fig. 3.

XSchließen Sie das Funkmodul an, siehe

Kapitel „Anschließen“ in der Bedie-

nungsanleitung des Funkmoduls.

XMontieren Sie die Abdeckung. Führen

Sie dabei die Antenne des Funkmoduls

durch das Loch in der Abdeckung.

2.3 Funkmodul bei einerTYCOON-

Pendelleuchte montieren

XEntfernen Sie die Abdeckung in der

Mitte der Leuchten-Oberseite.

Fig. 4: Hälfte der Blechlaschen nach oben

biegen.

XBiegen Sie die beiden Blechlaschen A

und Bjeweils in der Mitte um 90° nach

oben, siehe Fig. 4.

Fig. 5: Blechlasche A nach unten biegen.

XBiegen Sie die gesamte Blechlasche A

um 90° nach unten, siehe Fig. 5.

Zu Ihrer Sicherheit

DEU

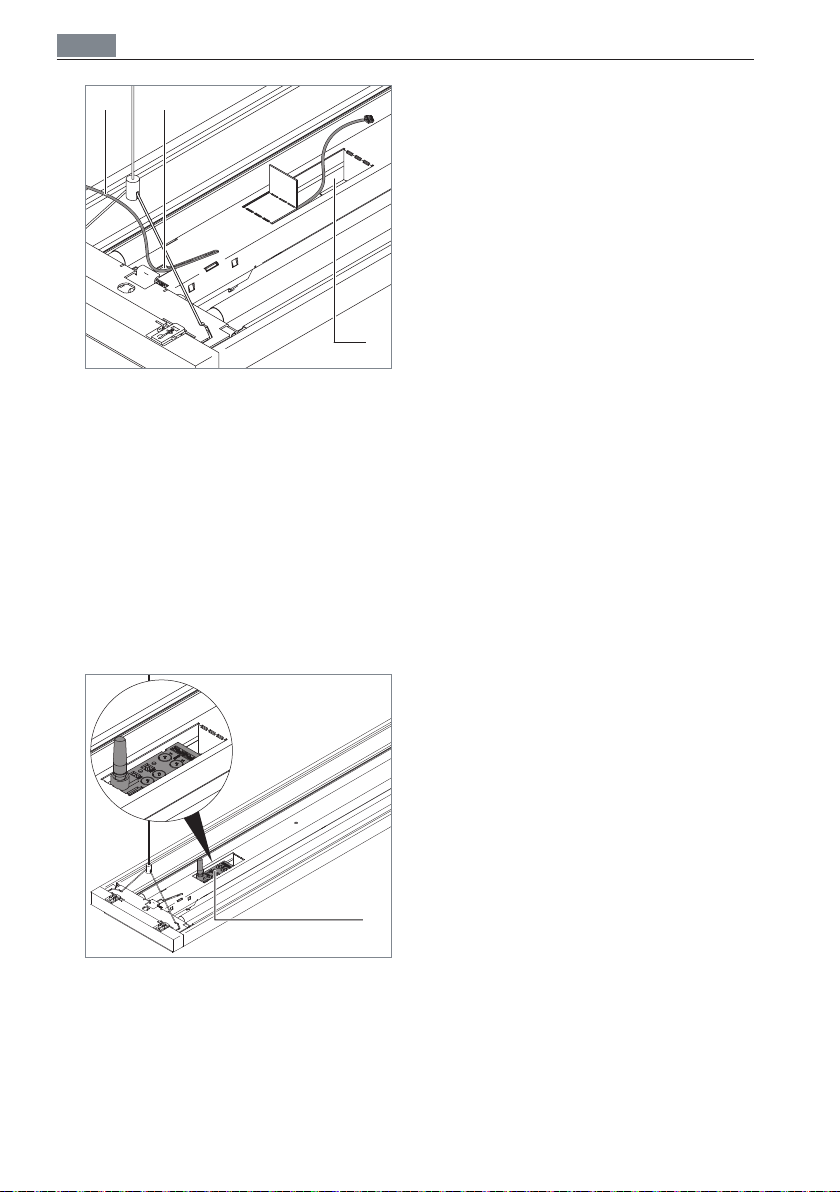

Fig. 6: Verbindungsleitung durchführen.

XFühren Sie die Verbindungsleitung Cin

die Öffnung Dim Mittelträger, bis sie

im freien Bereich des Mittelträgers E

zu sehen ist, siehe Fig. 6.

XZiehen Sie die Verbindungsleitung

einige Zentimeter heraus.

XBiegen Sie die gesamte Blechlasche B

um 90° nach unten. Achten Sie dabei

darauf, dass dieVerbindungsleitung seit-

lich neben der Blechlasche verläuft und

nicht eingeklemmt wird.

Fig. 7: Funkmodul in einer 2-flammigen

TYCOON-Pendelleuchte.

HINWEIS: Achten Sie beim Montieren

des Funkmoduls auf die Position der

Antenne, da sonst die Abdeckung nicht

mehr korrekt montiert werden kann. Bei

2-ﬂammigen Leuchten wird das Funk-

modul so montiert, dass die Seite des

Funkmoduls mit der Antenne zur nahen

kurzen Seite der Leuchte zeigt. Bei

4-ﬂammigen Leuchten zeigt diese Seite

des Funkmoduls zur Mitte der Leuchte.

XSetzen Sie das Funkmodul Fin den

freien Bereich des Mittelträgers, siehe

Fig. 7.

XSchließen Sie das Funkmodul an, siehe

Kapitel „Anschließen“ in der Bedie-

nungsanleitung des Funkmoduls.

XVerlegen Sie die Verbindungsleitung

neben dem Funkmodul.

XMontieren Sie die Abdeckung. Führen

Sie dabei die Antenne des Funkmoduls

durch das Loch in der Abdeckung.

For your safety ENG

1. For your safety

These mounting instructions describe the

mounting of the wireless module TALK

EnOcean in suspended luminaires.

The mounting instructions do not replace

the instructions for use of the luminaire

or operating instructions of the wireless

module.

XRead and observe the instructions for

use of the luminaire and operating

instructions of the wireless module as

well as the safety instructions and warn-

ings contained therein.

2. Mounting

WARNING

Risk of injury caused by electric shock

XDisconnect the luminaire from the

power supply.

2.1 Mounting the wireless mod-

ule of an LAVIGO suspended

luminaire

Fig. 1: Cover of the LAVIGO suspended

luminaire.

XRemove the cover Aon which the rat-

ing plate is located, see Fig. 1.

XTo make a hole for the antenna of

the wireless module, break the small

plate Bout of the cover.

Fig. 2: Wireless module in a LAVIGO sus-

pended luminaire.

NOTE: When mounting the wireless

module, ensure correct position of the

antenna, as otherwise the cover can no

longer be mounted correctly.

XInsert the wireless module Ainto the

unused area, see Fig. 2.

XFasten the wireless module using the

delivered short screws.

XConnect the wireless module, see

chapter “Connection” in the operating

instructions of the wireless module.

XMount the cover. In doing so, pass the

antenna of the wireless module through

the hole in the cover.

Mounting Instructions

For your safety

ENG

2.2 Mounting the wireless mod-

ule of an ATARO suspended

luminaire

XRemove the cover in the middle of the

luminaire top.

Fig. 3: Wireless module in a 2-lamp ATARO

suspended luminaire.

NOTE: When mounting the wireless

module, ensure correct position of the

antenna, as otherwise the cover can no

longer be mounted correctly. In 2-lamp

luminaires, the wireless module is

mounted such that the side of the wire-

less module with the antenna points

towards the near short side of the lumi-

naire. In 4-lamp luminaires, this side of

the wireless module points towards the

centre of the luminaire.

XInsert the wireless module Ainto the

unused area of the central support,

see Fig. 3.

XConnect the wireless module, see chap-

ter "Connection" in the operating instruc-

tions of the wireless module.

XMount the cover. In doing so, pass the

antenna of the wireless module through

the hole in the cover.

2.3 Mounting the wireless mod-

ule of a TYCOON suspended

luminaire

XRemove the cover in the middle of the

luminaire top.

Fig. 4: Bend the half of the metal straps

upwards.

XBend each of the two metal straps A and

Bin the centre through 90° upwards,

see Fig. 4.

Fig. 5: Bend metal strap A downwards.

XBend the complete metal strap A

through 90° downwards, see Fig. 5.

For your safety ENG

Fig. 6: Pass through connecting line.

XPass the connecting line Cin the open-

ing Din the central support until it is vis-

ible in the unused area of the central

support E, see Fig. 6.

XPull out a few centimetres of the con-

necting line.

XBend the complete metal strap B

through 90° downwards. Make sure

that the connecting line is installed at

the side of the metal strap and is not

jammed.

Fig. 7: Wireless module in a 2-lampTYCOON

suspended luminaire.

NOTE: When mounting the wireless

module, ensure correct position of the

antenna, as otherwise the cover can no

longer be mounted correctly. In 2-lamp

luminaires, the wireless module is

mounted such that the side of the wire-

less module with the antenna points

towards the near short side of the lumi-

naire. In 4-lamp luminaires, this side of

the wireless module points towards the

centre of the luminaire.

XInsert the wireless module Finto the

unused area of the central support,

see Fig. 7.

XConnect the wireless module, see chap-

ter "Connection" in the operating instruc-

tions of the wireless module.

XInstall the connecting line next to the

wireless module.

XMount the cover. In doing so, pass the

antenna of the wireless module through

the hole in the cover.

Pour votre sécurité

FRA

1. Pour votre sécurité

Ces instructions de montage décrivent le

montage du module radio TALK EnOcean

dans un luminaire de suspension.

Ces instructions de montage ne rempla-

cent pas le mode d'emploi du luminaire

ou le mode d'utilisation du module radio.

XVeuillez lire et respecter le mode d'em-

ploi du luminaire et le mode d'utilisation

du module radio ainsi que les consignes

de sécurité et d'avertissement énon-

cées dans ces documents.

2. Montage

AVERTISSEMENT

Danger de blessures par électrocution.

XDéconnecter le luminaire de l'ali-

mentation.

2.1 Montage du module radio sur

un luminaire de suspension

LAVIGO

Fig. 1: Recouvrement du luminaire sus-

pendu LAVIGO.

XRetirez le recouvrement A sur lequel se

situe la plaque signalétique, voir Fig. 1.

XDétachez la plaquette Bdu recouvre-

ment pour accéder au trou destiné à

recevoir l’antenne du module radio.

Fig. 2: Module radio monté dans un lumi-

naire de suspension LAVIGO.

REMARQUE : Veillez à la position de

l’antenne lors du montage du module

radio, sinon il est possible que le recou-

vrement ne puisse pas être monté cor-

rectement.

XIntroduisez le module radio Adans la

zone libre, voir Fig. 2.

XFixez le module radio avec les vis

courtes livrées.

XRaccordez le module radio, voir cha-

pitre « Raccordement » ﬁgurant dans

le mode d’utilisation du module radio.

XMontez le recouvrement. Introduisez

l’antenne du module radio à travers le

trou prévu à cet effet dans le recou-

vrement.

Instructions de montage

Autres manuels pour TALK EnOcean

Table des matières

Langues :

Autres manuels Waldmann Module sans fil

Waldmann

Waldmann TALK Bluetooth Manuel utilisateur

Waldmann

Waldmann EnOcean TALK MODUL G2 Manuel utilisateur

Manuels Module sans fil populaires d'autres marques

Laird

Laird RM024 Manuel utilisateur

Laird

Laird BT830-SA Guide de configuration rapide

Ebyte

Ebyte E49-400T20S Manuel utilisateur

Fibocom

Fibocom FM101-NA-20 Instructions d'installation

Smartech

Smartech LBT-1.DO4 Manuel utilisateur

Cooper Wiring Devices

Cooper Wiring Devices ESPIRE RF RFAPM Manuel utilisateur

Yuga

Yuga CLM920 Manuel utilisateur

Telit Wireless Solutions

Telit Wireless Solutions UC864-G Manuel d'installation

Ebyte

Ebyte E07-900M10S Manuel utilisateur

Quectel

Quectel SC690A Series Supplément

Panasonic

Panasonic INDUSTRY PAN9028 Guide de configuration rapide

Ebyte

Ebyte E70-433NW30S Manuel utilisateur

LongSung Technology

LongSung Technology U9507E Manuel utilisateur

Wistron NeWeb

Wistron NeWeb DNUR-S2 Manuel utilisateur

Ebyte

Ebyte E49-400M20S4 Manuel utilisateur

RF-Star

RF-Star SimpleLink RF-BM-2652P1 CC2652P Manuel utilisateur

Ebyte

Ebyte E18-TBH-27 Manuel utilisateur

Ebyte

Ebyte E01-2G4M27D Manuel utilisateur
