Wöhner EEC60100-L Manuel utilisateur

Sammelschienenadapter

Busbar adapter

Adaptador

Adapteur

Adattatore

母线转接器

Werkzeuge tools

0,8x4,0 PZ 2

Achtung: Vor Installations- oder Servicearbeiten Stromver-

sorgung unterbrechen, um Unfälle zu vermeiden.

Die Geräte müssen in einem passenden Gehäuse eingebaut

und gegen Verschmutzung geschützt werden. Inbetriebsetzung

und Wartung nur durch Fachpersonal!

Attention: To prevent electrical shock, disconnect from

power source before installing or servicing. Install in suitable

enclosure. Keep free from contaminants. To be commissioned

and maintained only by qualied personnel!

Atención: Con el objeto de evitar accidentes, hay que

desconectar la alimentación eléctrica antes de realizar el

montaje y la puesta en marcha. Debe instalarse en una caja

o armario apropiado. Debe protegerse el producto de los

ambientes agresivos. La puesta en marcha y el mantenimiento

ha de hacerlo exclusivamente por personal especializado!

Attention: Avant le montage et la mise en service, couper

l’alimentation secteur an d’éviter tout accident. Prévoir une

mise en co󰀨ret ou armoire appropriée, protéger le produit

contre les environnements agressifs. Mise en service en

entretien: seulement par du personnel spécialisé!

Attenzione: Per prevenire infortuni, togliere tensione prima

dell’installazione o manutenzione. Installare in custodia idonea.

Tenere lontano da contaminanti. Messa in servizio e

manutenzione solo da personale specializzato!

TYPE NO PROTECTION SCCR

EEC60100-L

None (3-cycles) 7.5kA @600V AC/DC

Any DIVQ/7, 125A max 65kA @480V AC/DC

Fuse, CF, J, or T, 100A max 100kA @600V AC/DC

Listed accessory for use with Woehner busbar supports only.

ULUS

LISTED

UL 508 | CSA-C22.2 No 14

für / for

Eaton CCP-3-100CF

Eaton TCFH100N

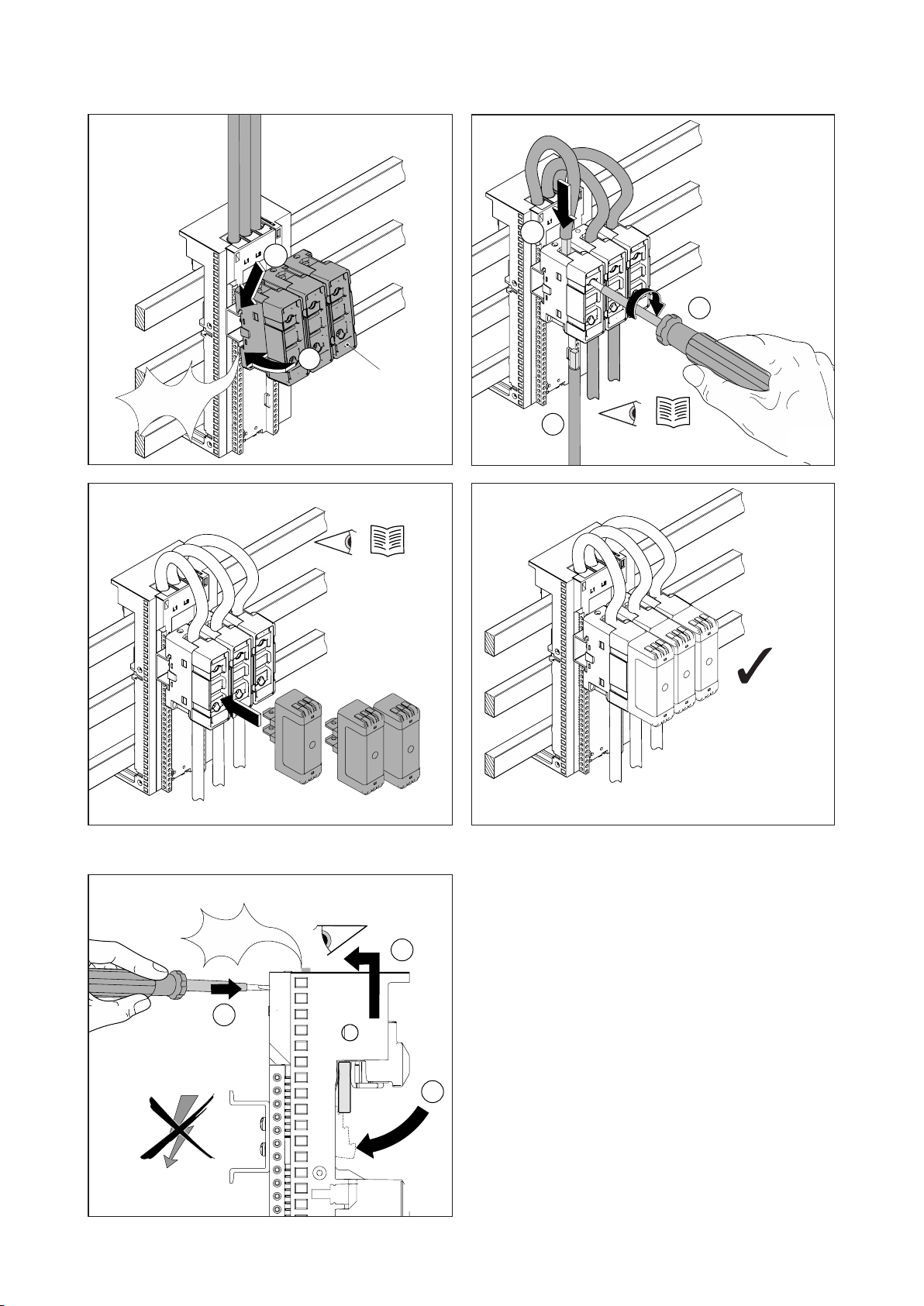

1. Montage Adapter Mounting of adapter

2. Montage CCP-3-100CF auf Adapter Mounting CCP-3-100CF at adapter

12, 15, 20,

25, 30 mm

5, 10 mm

R=0,5 mm

5 mm

10 mm

60 mm

Click

CCP-3-100CF

Class CF fuse

Eaton

CCP-3-100CF

5 mm

10 mm

Click

3x PZ2

Nm5

lb·in44

Eaton CCP-3-100CF

1.1

2.1

2.3

1.2

2.2

2.4

Click

3x TCFH100N

Class CF fuse

Eaton

TCFH100N

3x PZ2

Nm4,5

lb·in40

Eaton TCFH100N

3.1

3.3

3.2

3.4

3. Montage TCFH100N auf Adapter Mounting TCFH100N at adapter

4. Demontage Adapter Dismounting of adapter

Click

4.1

Technische Änderungen vorbehalten. Subject to change without notice. 94639000A Index a

Wöhner GmbH & Co. KG, Mönchrödener Str. 10, 96472 Rödental, Germany

www.woehner.com
