Wöhner EQUES 185Power Manuel utilisateur

EQUES®185Power - ABB Tmax T6 Siemens 3VA27

ABB Tmax T7

ABB Emax E2

Sammelschienenadapter mit Schraubkontaktierung

Busbar adapter with screw connection

Adaptador con conexión por tornillo

Adaptateur avec xation par boulons pour jeu de barres perforées

Adattatore per interruttori automatici, montaggio a bullone su barre forate

母线转接器，适用打孔母线

Achtung: Vor Installations- oder Servicearbeiten Stromver-

sorgung unterbrechen, um Unfälle zu vermeiden.

Die Geräte müssen in einem passenden Gehäuse eingebaut

und gegen Verschmutzung geschützt werden. Inbetriebsetzung

und Wartung nur durch Fachpersonal!

Attention: To prevent electrical shock, disconnect from power

source before installing or servicing. Install in suitable

enclosure. Keep free from contaminants. To be commissioned

and maintained only by qualied personnel!

Atención: Con el objeto de evitar accidentes, hay que

desconectar la alimentación eléctrica antes de realizar el

montaje y la puesta en marcha. Debe instalarse en una caja

o armario apropiado. Debe protegerse el producto de los

ambientes agresivos. La puesta en marcha y el mantenimiento

ha de hacerlo exclusivamente por personal especializado!

Attention: Avant le montage et la mise en service, couper

l’alimentation secteur an d’éviter tout accident. Prévoir une

mise en co󰀨ret ou armoire appropriée, protéger le produit

contre les environnements agressifs. Mise en service en

entretien: seulement par du personnel spécialisé!

Attenzione: Per prevenire infortuni, togliere tensione prima

dell’installazione o manutenzione. Installare in custodia idonea.

Tenere lontano da contaminanti. Messa in servizio e

manutenzione solo da personale specializzato!

3,5 mm 3,5 mm

unten bottom

oben

top

Phasendrehung

changed phase

1 0 mm0 1 0 mm0

185 mm

120 mm

185 mm

100/ 80 / 60

(120 x 10)

100 x 10

80 x 10

60 x 10

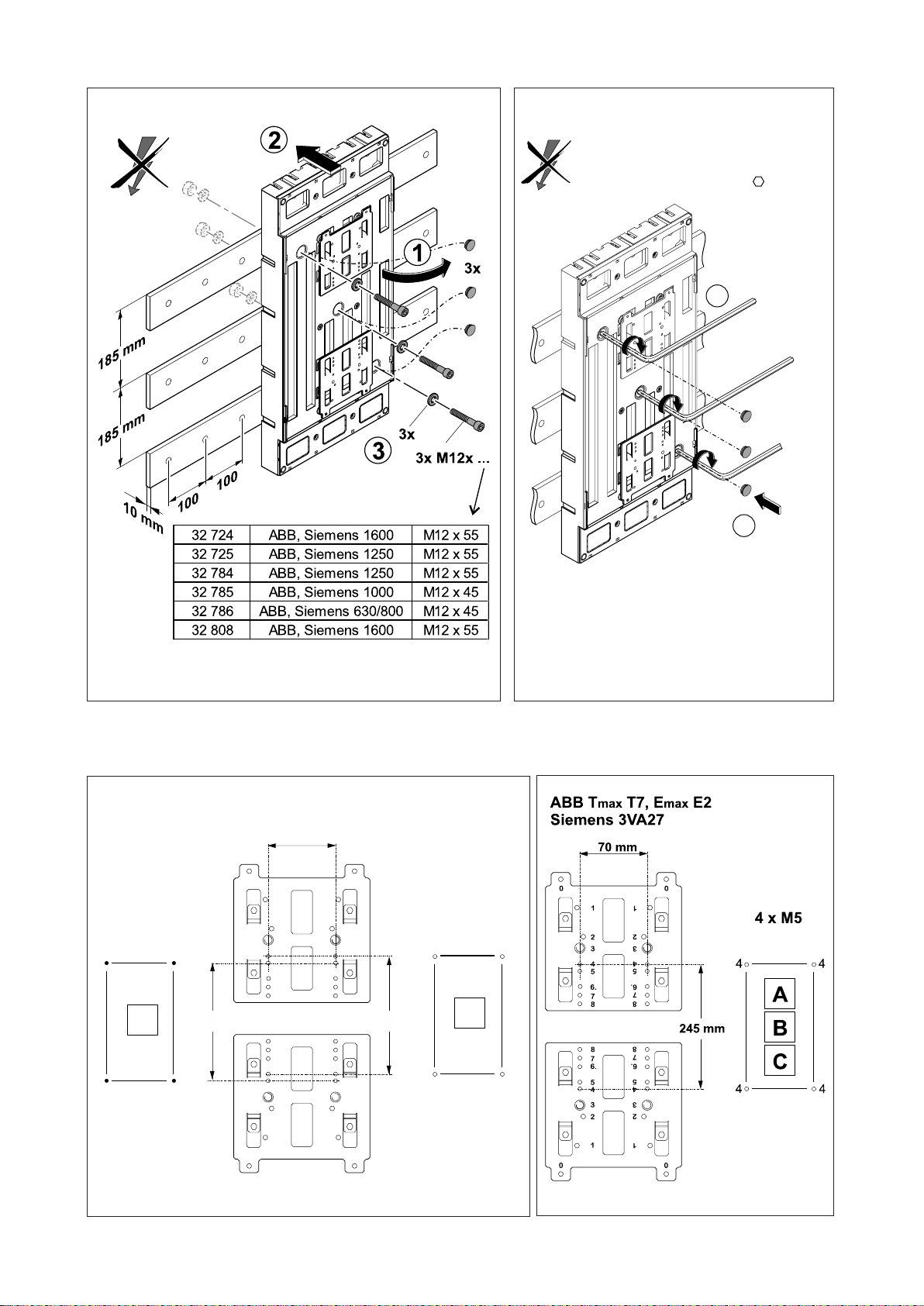

1. Montage EQUES®185Power Assembly EQUES®185Power

Werkzeuge Tools

Verbindung oben

connection top

32 784

32 785

32 786

32 808

Verbindung unten

connection bottom

180°

32 724

32 725

Verbindung unten

connection bottom

Phasendrehung

changed phase C

1.1B

1.1A

1.2

1.3 1.4

70 mm

Verbindung oben

connection top

4 x M5

ABB TT6

max

Verbindung unten

connection bottom

237 mm 237 mm

3x 10

35–40 Nm

310–354 lb·in

1.5

2.1A

1.6

2.1B

2. Montage ABB Tmax T6, T7, Emax E2, Siemens 3VA27

Assembly ABB Tmax T6, T7, Emax E2, Siemens 3VA27

2.3

2.2A 2.2B

2.4

ca. 0,5 Nm

ca. 4.4 lb.in

0,6x3,5

2.5 2.6

2.7

3. Abdeckung IP20 Cover IP20

Wöhner

32 700

Click

32 700

32 704

32 700

3.1

3.2

Notizen

Technische Änderungen vorbehalten. Subject to change without notice. 94207000E Index b

Wöhner GmbH & Co. KG, Mönchrödener Str. 10, 96472 Rödental, Germany

www.woehner.com
