Von Duprin 6225 Manuel utilisateur

*931238-00*

931238-00

Electric Strike, Double Door Open Back Mortise or Cylindrical

Application

6225

Installation Instructions

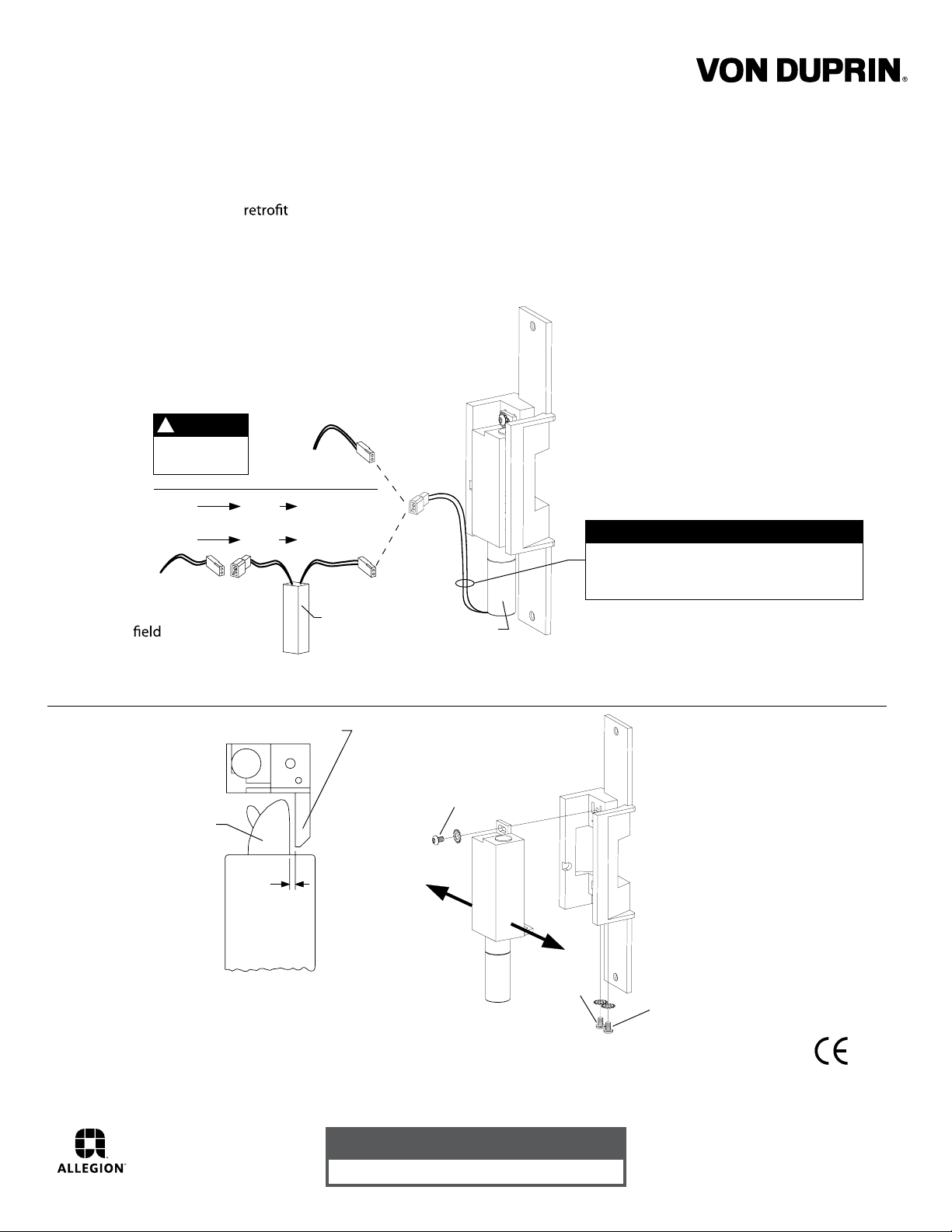

Figure 1

5. Install strike with two #12-24 screws. Make sure clearance

between latch bolt and strike lip is 1/32” (Figure 2). If not,

uninstall strike, adjust (Figure 3), and reinstall.

6. Test door: With strike unlocked, door opens with latch bolt

extended. When door closes, latch bolt rides over strike lip.

89/336/EEC

Notes: Deadbolt will not function with this strike.

Check with factory for applications.

1. For lock or device preparation, see their directions.

2. Prepare door for strike (see other side).

3. Wire strike (Figure 1).

4. Test strike: Apply solenoid power. Fail secure (FSE)

lip unlocks. Fail safe (FS) lip locks.

DC input is

nonpolarized.

NOTE

P1 J1A P1A

SO-12 or SO-24

12 VDC

24 VDC

12 VAC SO-12 12 VDC

24 VAC SO-24 24 VDC

{

Wiring

for DC

supply

Wiring

for AC

supply

Solenoid

Use crimp

connectorsto

splice wiring

to P1 leads

Yellow solenoid wires = 12 VDC, 0.57 A

Black solenoid wires = 24 VDC, 0.29 A

(also shown on strike label)

SOLENOID POWER REQUIREMENTS

Figure 2

Top view;

faceplate not

shown for clarity

1/32”

Latch bolt

Strike lip

Figure 3

To adjust strike,

loosen screws A, B,

and Cand move

backboxsidewaysas

necessary

931238 _5931238 _5

931238 _5

PREPUBL ICATIO N

REVIEW COP Y REV. A

NOTE:

Static Strength Rating 1500 lb.

Dynamic Strength Rating 70ft.-lb.

Endurance Rating 250,000 c.

Printed in U.S.A.

931238-00 Rev. 01/14-b

Customer Service

1-877-671-7011 www.allegion.com/us

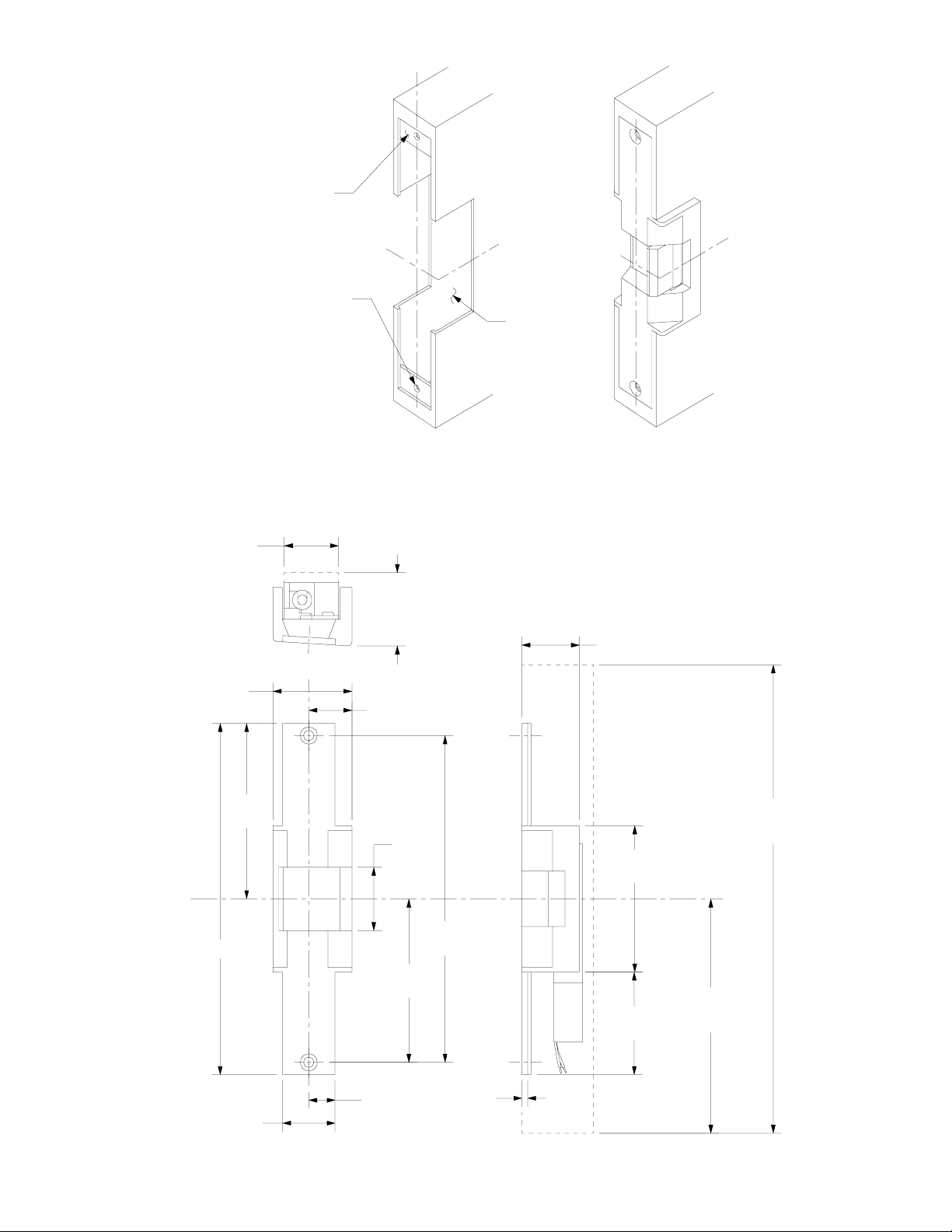

Strike Dimensions and Required Clearances

Door Preparation for Strike

Strike

backbox

assembly

1-7/16” minimum

clearance

Lock and strike CL

C strike

and

latch bolt

6” minimum

clearance

5/32”

2-1/16”

1-1/2”

3-3/4”

8-3/8”

1-5/8”

9”

4-3/16”

4-1/2” 12” minimum

clearance

1-7/8”

minimum

clearance

1-3/8”

11/16”

#16 drill and

#12-24tap

2 places Suggested

cutout

Reinforce for strike

attachment as required

LHR shown

RHR opposite

Cdoor

C strike

RHR door

shown inactive

1-1/8”

2-5/8”
