Vivotek VC8201 Manuel utilisateur

Quick Installation Guide

Split Camera System • Recess Mount •

Fisheye Lens • WDR

All specications are subject to change without notice.

P/N:625025600G Rev. 1.0

VC8201 Dual-head

Network Camera

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Nederlands Dansk Indonesia

English

Deutsch

Nederlands

Warning Before Installation / Warnung vor der Installation /

Waarschuwing voor installatie

Refer to your user’s manual for the

operating temperature.

Power off the Network Camera as soon as

smoke or unusual odors are detected.

Do not touch the Network Camera during

a lightning storm.

Do not place the Network Camera on

unsteady surfaces.

Do not drop the Network Camera.

Do not place the Network Camera in high

humidity environments..

Package Contents / Packungsinhalt kontrollieren /

Inhoud van de verpakking

Netzwerkkamera bei Rauchentwicklung oder

ungewöhnlichem Geruch sofort abschalten.

Netzwerkkamera nur auf feste Unterlagen

abstellen.

Hinweise zur Betriebstemperatur siehe

Benutzeranleitung.

Netzwerkkamera bei Gewittern nicht anfassen.

Netzwerkkamera nicht fallen lassen.

Schakel de Netwerk Camera uit zodra u rook

of ongebruikelijke geuren waarneemt.

Plaats de Netwerk Camera niet op een

instabiel oppervlak

Zie de gebruikershandleiding voor informatie

over de gebruikstemperatuur.

Raak de Netwerk Camera niet aan tijdens

onweer.

Laat de Netwerk Camera niet vallen.

Stellen Sie die Netzwerkkamera nicht in

feuchter Umgebung auf.

Placér ikke netværkskameraet i fugtige

områder.

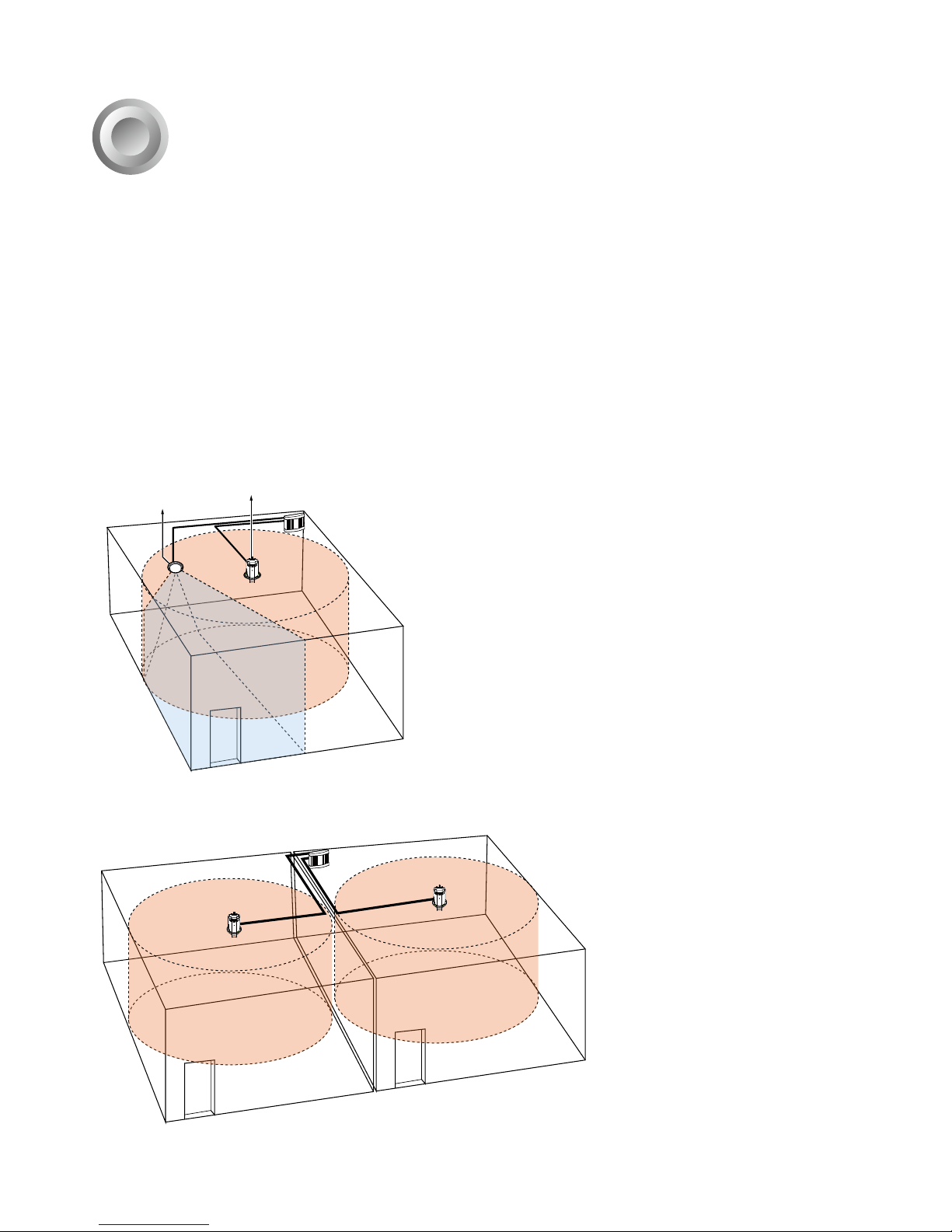

Introduction / Einleitung / Introductie

The two sensor modules can be installed in the same or different rooms/mounting positions. A

sheye lens can be used to cover an entire space, while a xed focal lens a specic eld of view.

Die zwei Sensormodule können in denselben oder in verschiedenen Röumen/Montagepositionen montiert

werden. Ein Fischaugen-Objektiv kann verwendet werden, um einen ganzen Raum abzudecken,

wöhrend eine Festbrennweite ein bestimmtes Sichtfeld abdeckt.

De twee sensormodules kunnen in dezelfde of verschillende ruimtes/bevestigingspunten worden

gemonteerd. Met een visooglens kan een complete ruimte worden afgedekt. Met een lens met een

vaste focus kan een specifiek plek worden afgedekt.

Fisheye lens module

Fischaugen-Objektivmodul

Visooglensmodule

Fixed lens module

Festbrennweite-

Objektivmodul

Vaste lensmodule

Fisheye lens module

Fischaugen-Objektivmodul

Visooglensmodule

Fisheye lens module

Fischaugen-Objektivmodul

Visooglensmodule

English

Deutsch

Nederlands

Hardware Installation / Hardwareinstallation /

Hardware installeren

Drill a hole on ceiling or wall. The diameters for the installations with or without the retention

tube are different.

Bohren Sie ein Loch an der Decke oder Wand. Die Durchmesser der Installationen mit oder ohne

Halterohr sind unterschiedlich.

Boor een gat in plafond of muur. Als de bevestigingspijp wordt gebruikt, wijkt de diameter van het

bevestigingsgat af.

50mm

45mm

1. Detach the top cover.

Lösen Sie die obere Abdeckung.

Verwijder de bedekking aan de bovenkant.

2. Install the retention tube.

Installieren Sie das Halterohr.

Monteer de bevestigingspijp.

3. Route the sensor cable through the hole, and then connect to the lens module.

Verlegen Sie das Sensorkabel durch das Loch und schließen Sie es danach an das Objektiv-Modul an.

Leg de sensorkabel door het gat en sluit de lensmodule aan.

Use the M3 self tapping screws if installed without the retention tube. Note that this type of installation does not apply

to hard surfaces, such as a concrete wall.

Verwenden Sie die M3 Schneidschrauben, wenn ohne das Rückhalterohr installiert wird. Beachten Sie, dass diese

Art der Montage nicht auf harten Oberächen, wie beispielsweise einer Betonwand, ausgeführt werden sollte.

Indien de bevestigingspijp niet wordt gebruikt, gebruikt u de M3 zelfborgende schroeven. Let op dat deze vorm van

bevestigen niet geschikt is voor harde oppervlakken, zoals een betonnen muur.

w/ the retention tube

mit Halterohr

met bevestigingspijp

w/o the retention tube

ohne Halterohr

zonder bevestigingspijp

Pull the retention clips to the back of the module, and then insert the module into the wall.

Ziehen Sie die Halteklammern an der Rückseite des Moduls, und setzen Sie das Modul

anschließend in die Wand ein.

Trek aan de bevestigingsklemmen aan de achterzijde van de module en plaats de module in de wand.

The retention clips will hold the module in place.

Die Halteklammern werden das Modul in Position zu halten.

De bevestigingsklemmen houden de module op zijn plek.

Use an extension tube if the wall is thicker

than 6cm.

Verwenden Sie ein Verlängerungsrohr, wenn die

Wand dicker als 6 cm ist.

Gebruik een verlengstuk als de wand dikker is

dan 6 cm.

Extension tube

Verlängerungsrohr

Verlengstuk

Note that the shooting angle of a xed lens can only

be vertically adjusted. This mark should be on top.

Beachten Sie, dass der Aufnahmewinkel von einem

festen Objektiv nur vertikal eingestellt werden kann.

Diese Marke sollte oben sein.

Let op dat de opnamehoek van een vaste lens

uitsluitend in verticale richting kan worden

aangepast. Deze markering komt boven.

English

Deutsch

Nederlands

Route and connect the R12 sensor cables.

Verlegen und verbinden Sie die R12-Sensorkabel.

Leg de R12-sensorkabels en sluit ze aan.

RJ12

Up to 8 meters.

Bis zu 8 Meter.

Maximaal 8 meter.

Install the camera main assembly to wall. Secure the mount bracket to the sides of the assembly,

and use the screw holes on the bracket as the drilling template. Drill holes, hammer in the anchors,

and install the main assembly to a wall.

Montieren Sie die Kamerahauptbaugruppe an der Wand. Befestigen Sie die Montagehalterung

an den Seiten der Baugruppe, und verwenden Sie die Schraubenlöcher als Halterung

der Bohrschablone. Bohren Sie Löcher, bringen Sie die Dübel an, und installieren Sie die

Hauptbaugruppe an einer Wand.

Monteer de hoofdconstructie van de camera aan een wand. Bevestig de montagebeugel aan de

zijkanten van de constructie. Gebruik de schroefgaten op de beugel als boorsjabloon. Boor gaten,

timmer de pluggen in de wand en bevestig de constructie aan een wand.

1. Connect 12V DC power and an Ethernet cable to the network. The camera can also be powered

by a PoE connection (up to 11.5W).

Schließen Sie den 12V Gleichstrom und ein Ethernet-Kabel an das Netzwerk an. Die Kamera

kann auch mit einer PoE-Verbindung (bis zu 11,5 W) betrieben werden.

Sluit 12 V gelijkstroom aan en sluit een Ethernetkabel aan op het netwerk. De camera kan ook

van stroom worden voorzien via een PoE-verbinding (maximaal 11,5 W).

2. If preferred, install an SD/SDHC/SDXC card.

Falls gewünscht, installieren Sie eine SD/SDHC/SDXC-Karte.

Indien gewenst, plaatst u een SD/SDHC/SDXC-kaart.

3. Connect DI and DO devices. The max. load on a DO pin is 50mA.

Schließen Sie DI und DO-Geräte an. Die maximale Last an einem DO Pin beträgt 50mA.

Sluit DI- en DO-apparatuur aan. De max. belasting op een DO-pin is 50 mA.

LAN / WAN

Reset

Zurücksetzen

Reset

LEDs

LED’s

DI/DO

English

Deutsch

Nederlands

1. Use a small-size Phillips screwdriver to change the shooting angle of a xed focal lens.

Verwenden Sie einen kleinen Kreuzschlitzschraubendreher, um die Aufnahmewinkel einer

Festbrennweite zu ändern.

Gebruik een kleine kruiskopschoevendraaier om de opnamehoek van een lens met vaste

focus aan te passen.

2. Remove the protective cap from a sheye lens.

Entfernen Sie die Schutzkappe von einem Fischauge-Objektiv.

Verwijder de beschermingskap van een visooglens.

3. Attach the top cover to lens module by aligning the notch. The magnets will hold the cover

in place.

Bringen Sie die obere Abdeckung an das Objektivmodul durch Ausrichten an der Kerbe

an. Die Magnete werden die Abdeckung in Position halten.

Bevestig de bedekking van de bovenkant op de lensmodule door de inkeping correct te

richten. De magneten houden de bedekking op zijn plek.

Fisheye lens module

Fischaugen-Objektivmodul

Visooglensmodule

Fixed lens module

Festbrennweite-Objektivmodul

Vaste lensmodule

Assigning an IP Address / IP-Adresse zuweisen /

Een ip-adres toekennen

Ready to Use / Betriebsfertig / Klaar voor gebruik

A browser session with the Network Camera should prompt as shown below.

1. Install the "Installation Wizard 2."

2. The program will search for VIVOTEK Video Receivers, Video Servers or Network

Cameras on the same LAN.

3. Double-click on the camera's MAC address to open a browser management session

with the camera.

Installieren Sie den “Installationsassistenten 2”.

Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder

Netzwerkkameras in demselben LAN.

Klicken Sie doppelt auf die MAC-Adresse, um eine Verwaltungssitzung mit der

Netzwerkkamera im Browser zu öffnen.

Uma sessão do navegador com a Câmera de Rede aparecerá como mostrado abaixo.

Installeer “Installatiewizard 2”.

Het programma zoekt videoreceivers, videoservers en Netwerk Camera's van

VIVOTEK op hetzelfde lan.

Dubbelklik op het MAC-adres van de camera om een browsermanagementsessie

met de camera te openen.

Een browsersessie met de Netwerk Camera verschijnt zoals hieronder is aangegeven.

625023800G_QIG, IP83x5EH,V1.0_20140105.indd 80 2014/1/10 下午 02:01:40
