Vivotek Supreme SD9363 Manuel utilisateur

Quick Installation Guide

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686 |F: 408-773-8298 |E: [email protected]

2MP • 20x / 30x Zoom • 60fps • NEMA 4x • IP66 • Extreme Weatherproof

All specications are subject to change without notice.

P/N: 625034301 Rev.: 1.1

SD9364 Speed Dome

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

VIVOTEK Europe

Randstad 22-133, 1316BW Almere, The Netherlands

T:+31(0)36-5298-434 E:[email protected]

SD9363

DE-55

Deutsch

Warnung vor der Installation

Hinweise zur Betriebstemperatur siehe

Benutzeranleitung.

Netzwerkkamera bei Rauchentwick-lung oder

ungewöhnlichem Geruch sofort abschalten.

Netzwerkkamera bei Gewittern nicht

anfassen.

Netzwerkkamera nicht zerlegen.

Netzwerkkamera nicht fallen lassen.

Keine Fremdkörper, z. B. Nadeln, in die

Netzwerkkamera einführen.

Schwenken und Neigen Sie die

Netzwerkkamera nicht manuell, wenn sie

eingeschaltet ist.

Packungsinhalt kontrollieren

Wandhalterung/Kugelabdeckung/

Schrauben

SD9363/9364

Software-CD

Quick Installation Guide

Schrauben/Ausrichtungsaufkleber/

T20 und T25 L-Schraubenschlüssel/

Trockenmittelbeutel

WICHTIG:

Nachfolgend stehen die Anforderungen an die Stromversorgung der Speed Dome Kamera:

Stromquelle Stromverbrauch

DC 48V Max. 106W (Heizung und Lüfter an); Max. 39W (Heizung und Lüfter aus)

High Power PoE Max. 87W (Heizung und Lüfter an); Max. 39W (Heizung und Lüfter aus), mit

VIVOTEK AW-IHU-0101 & AW-IHU-0201

DE-56

Beschreibung der Teile

Außenansicht

Ansicht von oben

Objektiv

LAN Anschluss

IR LEDs

SD Karteneinschub

Sicherheitskabelhaken

E/A Komboanschluss

Ausrichtungszeichen

T10

Reset-Taste

DE-57

Deutsch

Hardwareinstallation

Ø 9.5mm or 3/8”

1. Notieren Sie sich die MAC-Adresse der Kamera.

2. Die Kamera wiegt 3 kg. Wählen Sie eine stabile Befestigungsstelle, um Vibrationen

an der Kamera zu vermeiden. Bringen Sie den Ausrichtungsaufkleber an der Wand

an.

3. Bohren Sie 4 Führungslöcher (9,5 mm Durchmesser und 4 cm tief) in die Wand

und hämmern Sie anschließend die Dübel hinein. Beachten Sie, dass Sie die

Dübel mit angebrachten Sechskantmuttern einhämmern müssen, damit sich die

Gewindestangen nicht verformen! Bohren Sie ggf. eine weitere Öffnung für das

Verlegen von Kabeln.

4. Entfernen Sie die Sechskantmuttern und lassen Sie jeweils eine Unterlegscheibe auf

den Gewindestangen.

0002D10766AD

SDXXXX

DE-58

LAN I/O combo

5. Schließen Sie die Stromversorgung oder E/A Kabel an und verwenden Sie

Schaumbänder oder Dichtschaum, um sicherzustellen, dass die Back-End-

Verbindung wasserdicht ist.

6. Führen Sie Ihre E/A-Kombo- und Ethernet-Kabel entlang der Führungsstangen zu

den Tropfschleifen.

DE-59

Deutsch

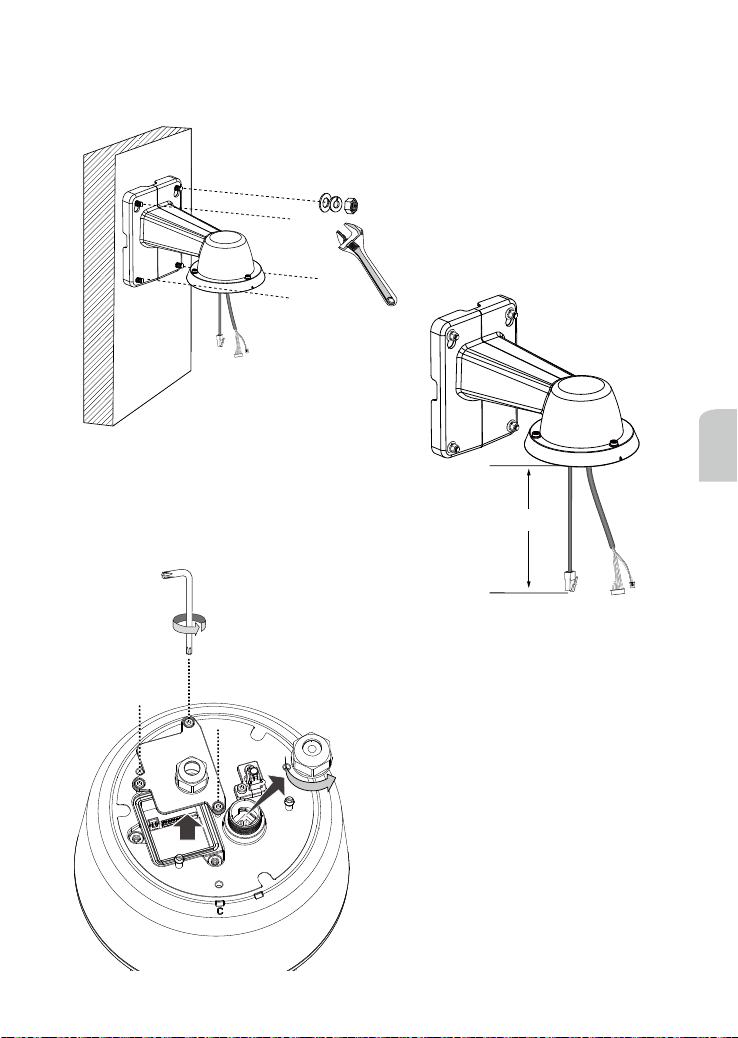

7. Befestigen Sie die Halterung an der Wand.

15cm

8. Entfernen Sie die Kabeldurchführung vom LAN-

Port. Wenn E/A-Leitungen oder eine 48V Strom-

versorgung bevorzugt werden, verwenden Sie

den T20 L-Schraubenschlüssel, um die obere Ab-

deckung an den E/A-Anschlüssen zu entfernen.

T20

Die an der Außenseite der Halterung

hängende Kabellänge sollte 15 cm

betragen

DE-60

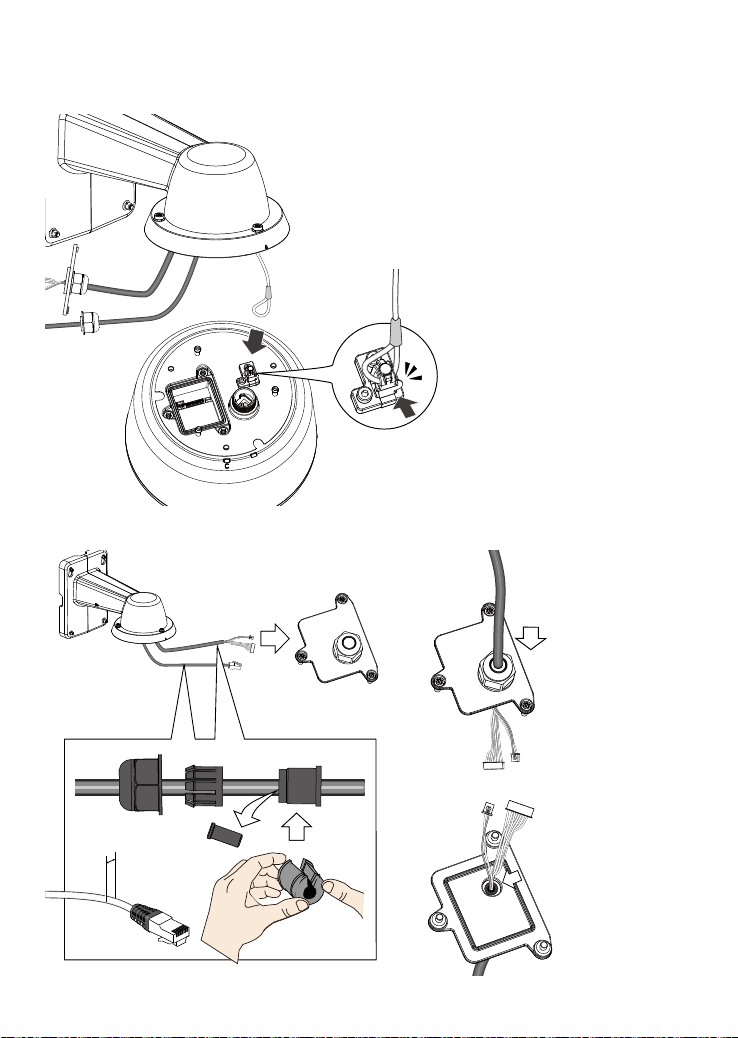

9. Hängen Sie das Sicherheitskabel zwischen der Halterung und der Kamera an.

4.3 ~ 6.4mm

10. Installieren Sie die Komponenten der wasserdichten Kabelverschraubung an die

Ethernet- und E/A-Kombokabel.

Der Außenmantel

des Kombikabels

ist bündig mit

dem Kabelloch.

DE-61

Deutsch

11. Schließen Sie die E/A-Kabelstecker an die Kamera an und befestigen Sie an-

schließend die obere Abdeckung.

T20

12. Schließen Sie das Ethernet-Kabel (zusammen mit seiner Kabelverschraubung) an

die Kamera an.

HINWEIS:

Um ein LAN-Kabel zu trennen, lösen Sie die

Kabelverschraubung und ziehen Sie das Kabel

gegen die Schaftwand in Richtung der Seite

der Verriegelungslasche.

WICHTIG:

Stellen Sie sicher, dass alle wasserdichten

Kabelverschraubungen korrekt installiert

wurden. Wasserschäden verursachen

irreparable Schäden an der Kamera.

DE-62

13. Installieren Sie die Kamera an der Halterung durch Ausrichten der Markierung an

der Halterung mit der #1 Markierung an der Kamera.

14. Drehen Sie die Kamera im Uhrzeigersinn. Die Kamera sollte an Ort und Stelle ver-

riegelt werden. 15. Sichern Sie die Verbindung mit Hilfe des T25 L-

Schraubenschlüssels von der Spitze.

T25

What Is Covered: This warranty covers any hardware defects in materials or

workmanship, with the exceptions stated below.

How Long Coverage Lasts: This warranty lasts for THIRTY-SIX MONTHS from

the date of purchase by the original end-user customer.

What Is Not Covered: This warranty does not cover cosmetic damage or any

other damage or defect caused by abuse, misuse, neglect, use in violation of

instructions, repair by an unauthorized third party, or an act of God. Also, if serial

numbers have been altered, defaced, or removed. Further, consequential and

incidental damages are not recoverable under this warranty.

What VIVOTEK Will Do: VIVOTEK will, in our sole discretion, repair or replace

any product that proves to be defective in material or workmanship. Any repair or

replaced part of the product will receive a THREE-MONTH warranty extension.

How To Get Service: Contact our authorized distributors in your region. Please

check our website (www.vivotek.com) for the information of an authorized dis-

tributor near you.

Your Rights: SOME STATES DO NOT ALLOW EXCLUSION OR LIMITATION

OF CONSEQUENTIAL OR INCIDENTAL DAMAGES, SO THE ABOVE EXCLU-

SION OR LIMITATION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS

WHICH VARY FROM STATE TO STATE.

1. Proof of the date of purchase is required. In the event you can not render such

document, warranty will commence from the date of manufacture.

2. Cosmetic damage will only be covered by this warranty if such damage has

been existed at the time of purchase.

VIVOTEK INC.

6F, No. 192, Lien-Cheng Rd., Chung-Ho,

Taipei County, Taiwan.

www.vivotek.com
