Vivotek IP7160 Manuel utilisateur
Deutsch
DE - 49
Wenden Sie sich in solchen Fällen an
Ihren Händler.
Halten Sie die Netzwerkkamera von
Wasser und sonstiger Feuchtigkeit
fern. Falls die Netzwerkkamera nass
oder feucht geworden sein sollte,
schalten Sie sie sofort aus.
Lesen Sie die zulässigen
Umgebungstemperaturen in der
Bedienungsanleitung nach.
Schalten Sie Netzwerkkamera
sofort aus, falls Rauch oder ein
ungewöhnlicher Geruch auftreten
sollte.
Stellen Sie die Netzwerkkamera
nicht in der Nähe von Wärmequellen
(z. B. Fernsehgeräte, Heizgeräte,
etc.) auf.
Setzen Sie die Netzwerkkamera
keiner direkten Sonneneinstrahlung
aus.
Stellen Sie die Netzwerkkamera nicht
in feuchter Umgebung auf.
Wenden Sie sich in solchen Fällen an
Ihren Händler.
Wichtig: Vor der Installation beachten
DE - 50
Platzieren Sie die Netzwerkkamera
nicht auf instabilen Unterlagen.
Berühren Sie die Netzwerkkamera
nicht bei Gewittern.
Zerlegen Sie die Netzwerkkamera
nicht.
Lassen Sie die Netzwerkkamera
nicht fallen.
Schieben Sie keinerlei Gegenstände (z.
B. Nadeln) in die Netzwerkkamera.
Deutsch
DE - 51
Kameraständer
IP7160
L-Inbusschlüssel
Netzteil
Schnell-Installationsanleitung /
Garantiekarte
Software-CD
1Lieferumfang
DE - 52
Stromkabelbuchse
Ethernet 10/100
RJ45 Anschluss
Rücksetztaste
(versenkt)
Allgemein E/A
Anschlussleiste
Audioausgang
Umschalter für externes/internes Mikrofon
Mikrofoneingang
Vorderseite
Rückseite
2Beschreibung der Teile
Integriertes Mikrofon
Status LED
SD/SDHC
Kartenschacht
Linse
Deutsch
DE - 53
Allgemeine Verbindung (ohne PoE)
1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie
eine Verbindung mit der Allgemeinen E/A Anschlussleiste her.
2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an.
3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose.
1
2
3
POWER COLLISION
LINK
RECEI VE
PARTITION
12345
3Netzwerkverwendung
Ethernet-Switch
1: Strom +12V
2: Digitaler Ausgang
3: Digitaler Eingang
4: Erdung
DE - 54
POWER COLLISION
LINK
RECEIV E
PARTITION
12345
Power over Ethernet (PoE)
POWER COLLISION
LINK
RECEIV E
PARTITION
12345
PoE Switch
Beim Einsatz eines nicht PoE-fähigen Hubs
Nutzen Sie einen (optionalen) PoE-Injektor, den Sie zwischen Kamera und einem
nicht PoE-fähigen Hub anschließen.
Beim Einsatz eines PoE-fähigen Hubs
Ihre Kamera ist PoE-kompatibel, kann also über ein einzelnes Ethernetkabel mit
Daten und Strom versorgt werden. Zum Anschluss der Kamera an einen PoE-
kompatiblen Hub per Ethernetkabel schauen Sie sich bitte die folgende Illustration an.
Switch ohne PoE
PoE-Power-Injector
(optional)
Deutsch
DE - 55
1. Starten Sie den Installationsassistenten („Installation Wizards 2“); Sie finden ihn im
Software-Ordner der mitgelieferten CD.
2. Dieses Programm analysiert Ihre aktuelle Netzwerkumgebung. Nach Abschluss der
Analyse klicken Sie zum Fortfahren bitte auf die Weiter-Schaltfläche.
3. Das Programm sucht nach VIVOTEK Video-Empfängern, Video-Servern und
Netzwerkkameras im selben LAN.
4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MAC-
Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet
Explorer mit der Netzwerkkamera zu verbinden.
0002D1730202
00-02-D1-73-02-02 192.168.5.151 IP7160
Installation
Wizard 2
IW2
4IP-Adresse zuweisen
Network Camera
Model No: IP7160
Made in Taiwan
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1)This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Pat. 6,930,709
MAC:0002D1730202
RoHS
DE - 56
Beachten Sie für das weitere Setup die Benutzeranleitung auf der
Software-CD.
Betriebsfertig
5
1. Zugriff auf die Netzwerkkamera aus dem Internet.
2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch
Aufnahmeprogramme.

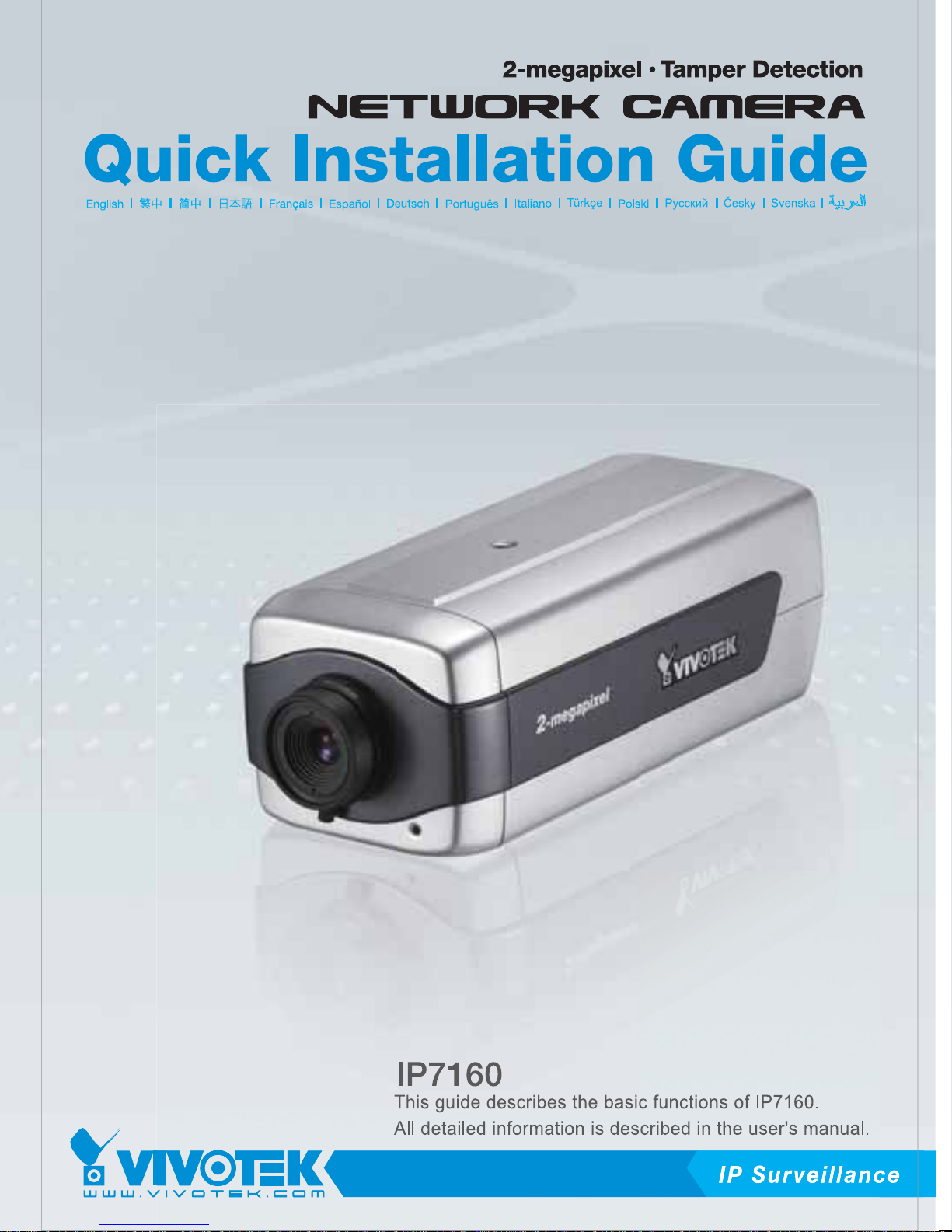

Quick Installation Guide
IP Surveillance
English 繁中 日本語 Español Português
簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska
P/N: 625008400G Ver.1.01
Copyright 2009 VIVOTEK INC. All right reserved.
This guide describes the basic functions of IP7160.
All detailed information is described in the user's manual.
IP7160
2-megapixel • Tamper Detection
I
P
S
u
r
ve
il
la
n
T
hi
s
g
u
i
de
des
c
ribe
s
t
he
ba
s
i
c
f
un
ct
ion
s
o
fIP
7
16
0
.
A
ll
de
t
a
il
ed
in
f
orm
a
t
i
o
n
is
de
s
c
ri
bed
in
t
he
user
's
m
a
n
ua
l
.
I
P
7
1
6
0
