Vivotek PZ8111 Manuel utilisateur

P/N: 625015200G Ver.1.0

10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user’s manual.

JP - 31

日本語

このような場合が生じたら、お買い求めになっ

た販売店にご連絡ください。

ネットワークカメラを水気のあるところに置かない

でください。ネットワークカメラが濡れたら、直ちに

電源をオフにしてください。

使用温度については、ユーザーマニュアルを参

照してください。

煙や異常なにおいに気が付いたら、直ちにネッ

トワークカメラの電源を切ってください。

ネットワークカメラをテレビやオーブンなどの熱源

の傍に設置しないでください。

ネットワークカメラを直射日光にさらさないでくだ

さい。

ネットワークカメラを湿度が高くなるところに設置

しないでください。

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

このような場合が生じたら、お買い求めになった

販売店にご連絡ください。

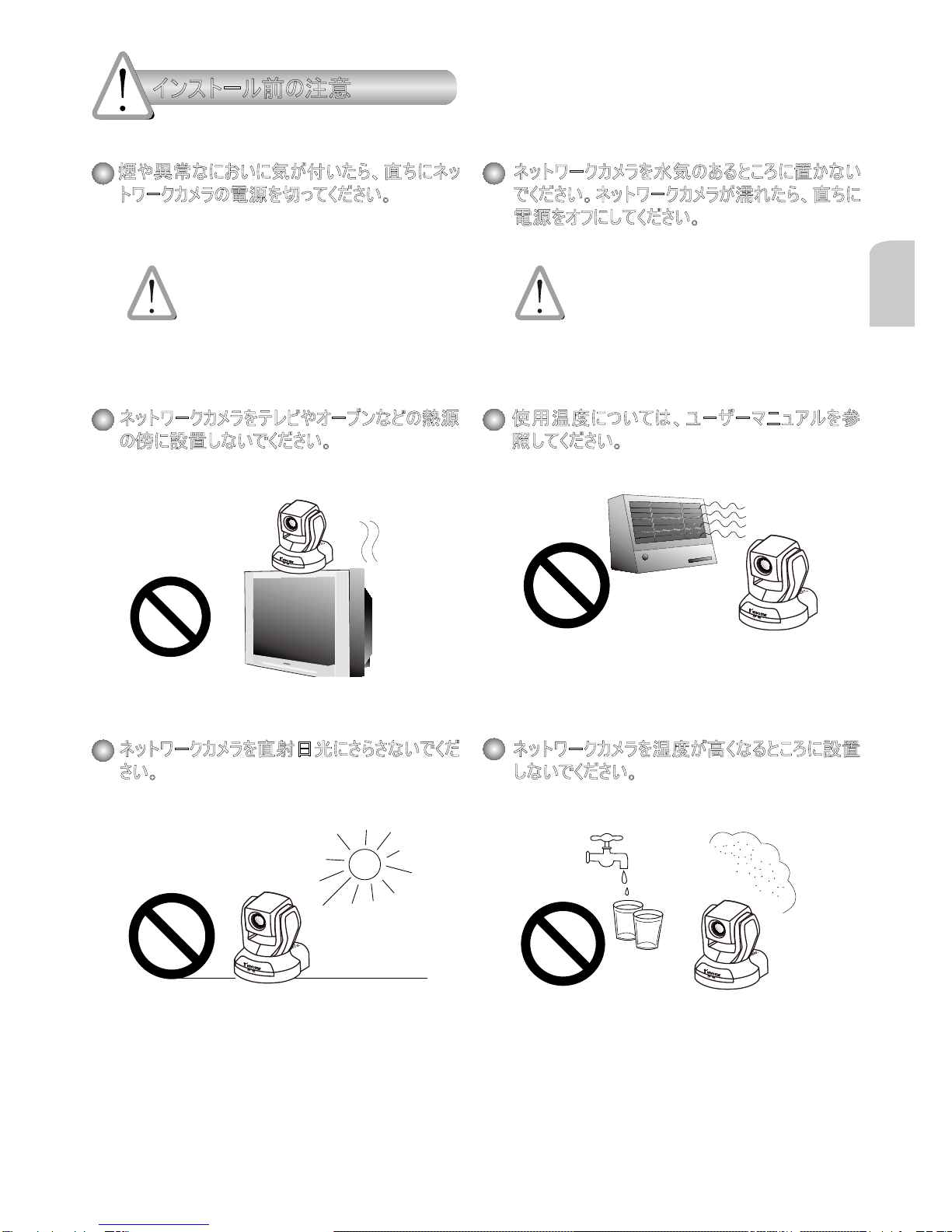

インストール前の注意

JP - 32

不安定な場所にネットワークカメラを置かない

でください。

雷が鳴っている時は、ネットワークカメラに触れな

いでください。

ネットワークカメラを分解しないでください。ネットワークカメラを落とさないでください。

ネットワークカメラに針のような物を差し込まな

いでください。

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

電源が入っているときに、ネットワークカメラを手

動で発光およびチルトしてはいけません。

Activity

Power/MIC

JP - 33

日本語

アンテナ

(PZ8111W/21Wのみ)

ねじ

PZ8111/21/11W/21W

A/Vケーブル

電源アダプター

クイックインストールガイド /

保証書

ソフトウェアCD

Activity

Power/MIC

壁取り付けブラケット

パッケージ内容の確認

JP - 34

前面パネル

背面パネル

Activity

Power/MIC 内蔵マイク

ステータスLED

レンズ

リセットボタン

外部/内部マイクスイッチ

AV出力

アンテナ

(PZ8111W/21Wのみ)

各部の説明

Ethernet 10/100

RJ45プラグ

汎用I/Oターミナルブロック

マイク入力

電源コードソケット

e e

JP - 35

日本語

ネットワークカメラの取り付け

1. 2個のネジをつかって、ブラケットAをネットワークカメラに取り付けます。

2. 壁に3つの予備穴を開けます。ハンマーでプラスチック製のボルトを穴の中に取り付けます。

3. ブラケットBを3つのネジをつかって壁に取り付けます。

4. ブラケットBにネットワークカメラをスライドさせます。

5. 小さいネジでブラケットAとBを固定します。

A B

ハードウェア･インストレーション

内蔵マイク

JP - 36

汎用接続(PoEを持たない)

1. センサ、アラームなど外部装置がある場合、一般I/Oターミナルブロックをつなげます。

2. イーサネットケーブルでカメラをハブに接続します。

3. 電源ケーブルを使ってネットワークカメラをコンセントにつなげます。

e e

POW ER COL LISION

LINK

RECEIV E

PARTITION

12345

イーサネットスイッチ

ネットワークデベロッパー

1：電源

2：デジタル出力

3：デジタル入力

4：アース端子

JP - 37

日本語

パワー･オーバー･イーサネット(PoE)

e e

POWER COLLI SI ON

LINK

RECEIV E

PARTITION

12345

PoEスイッチ

e e

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

PoEに対応しないスイッチを使用する場合

PoEパワーインジェクタ(オプション)を使用して、カメラとPoEに対応しないスイッチを接続してください。

PoEパワーインジェクタ

(オプション)

PoE対応スイッチを使用する場合

カメラはPoEに適合しているため、電源およびデータ送信を一本のイーサネットケーブルによって行うこと

ができます。イーサネットケーブルでカメラをPoE対応スイッチに接続するには、以下の図を参考にしてく

ださい。

PoEに対応しないスイッチ

JP - 38

0002D10766AD

RoHS

Network Camera

PZ8111W

1. ソフトウェアCDのSoftware Utility ディレクトリから「Installation Wizard 2」を実行します。

2. プログラムが、あなたのネットワーク環境の分析を行います。あなたのネットワークが分析された後、

「Next」ボタンをクリックしてプログラムを続行してください。

3. プログラムは同一LAN上のVIVOTEKネットワーク装置を検索します。

4. 検索が終わると、メインのインストーラウィンドウがポップアップ表示されまう。デバイス下部のラベルに一

致するMACをクリックして、Internet Explorerからネットワークカメラのアクセスを可能にします。

0002D10766AD

172.16.7.13 PZ71X2

PZ81X1

Installation

Wizard 2

IPアドレスの割り当て

JP - 39

日本語

設定の詳細は、ソフトウェアCDのユーザーマニュアルを参照してください。

使用可能

1. インターネットよりネットワークカメラにアクセスします。

2. ウェッブブラウザあるいはレコーディングソフトウェアからライブビデオを検索します。
