Vivotek IP7160 Manuel utilisateur
65
Italiano
In questo caso, rivolgersi al
rivenditore.
Tenere la telecamera di rete
lontana dall’acqua. Spegnere
immediatamente la telecamera di rete
se si bagna.
Fare riferimento al Manuale d’uso per
le temperature operative.
Spegnere immediatamente la
telecamera di rete se emette fumo o
strani odori.
Non collocare la telecamera di rete
vicino a sorgenti di calore come
televisori o forni.
Tenere la telecamera di rete lontana
dalla luce diretta del sole.
Non collocare la telecamera di rete in
luoghi soggetti ad alta umidità.
In questo caso, rivolgersi al
rivenditore.
Avviso pre-installazione
66
Non collocare la telecamera di rete
su superfici instabili.
Non toccare la telecamera di rete
durante i temporali.
Non smontare la telecamera di rete. Non far cadere la telecamera di rete.
Non inserire alcun tipo di oggetti,
come aghi, nella telecamera di rete.
67
Italiano
Base della telecamera
IP7160
Chiave esagonale tipo L
Adattatore di corrente
Guida all’installazione rapida /
Scheda garanzia
CD software
1Controllo dei contenuti della confezione
68
Presa cavo di
alimentazione
Connettore RJ45
Ethernet 10/100
Tasto di ripristino
Ingresso/uscita
generale morsettiera
Uscita audio
Interruttore microfono interno/esterno
Ingresso microfono
Pannello frontale
Pannello posteriore
2Descrizione caratteristiche fisiche
Microfono incorporato
LED di stato
Alloggiamento scheda
SD/SDHC
Obiettivo
69
Italiano
Connessione generale (senza PoE)
1.
Se si dispone di dispositivi esterni, quali sensori e allarmi, eseguirne la connessione
dalla morsettiera ingresso/uscita generale.
2. Collegare la telecamera ad un hub usando il cavo Ethernet.
3.
Collegare il cavo di alimentazione della videocamera di rete a una presa di corrente.
1
2
3
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
3Implementazione in rete
Switch Ethernet
1: Alimentazione +12V
2: Uscita digitale
3: Ingresso digitale
4: Terra
70
PoE (Power over Ethernet)
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
Switch PoE
POWER COLLISIO N
LINK
RECEIVE
PARTITION
12345
Quando si usa un hub non PoE
Usare un iniettore di potenza PoE (optional) per eseguire il collegamento tra la
telecamera e l’hub non PoE.
Switch non PoE
Iniettore di energia PoE
(opzionale)
Quando si usa un hub abilitato PoE
La telecamera è compatibile PoE e consente la trasmissione di corrente e dati
usando un singolo cavo Ethernet. Fare riferimento all’illustrazione che segue per
collegare la telecamera ad un hub abilitato PoE usando un cavo Ethernet.
71
Italiano
1. Eseguire l’Installazione guidata 2 nella directory Software Utility del CD software.
2. Il programma eseguirà l’analisi dell’ambiente di rete. Dopo aver analizzato la rete,
fare clic sul pulsante “Avanti” per continuare il programma.
3. Il programma cercherà i ricevitori video, i server video o le videocamere di rete
VIVOTEK sulla stessa LAN.
4. Dopo avere eseguito la ricerca, apparirà la finestra principale del programma
d’installazione. Fare clic sull’indirizzo MAC che corrisponde a quello riportato sulla
parte inferiore del dispositivo per collegare Internet Explorer alla telecamera di rete.
0002D1730202
00-02-D1-73-02-02 192.168.5.151 IP7160
Installation
Wizard 2
IW2
4Assegnazione dell’indirizzo IP
Network Camera
Model No: IP7160
Made in Taiwan
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1)This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Pat. 6,930,709
MAC:0002D1730202
RoHS
72
Per ulteriori informazioni sull’installazione, consultare il manuale
dell’utente presente sul CD software.

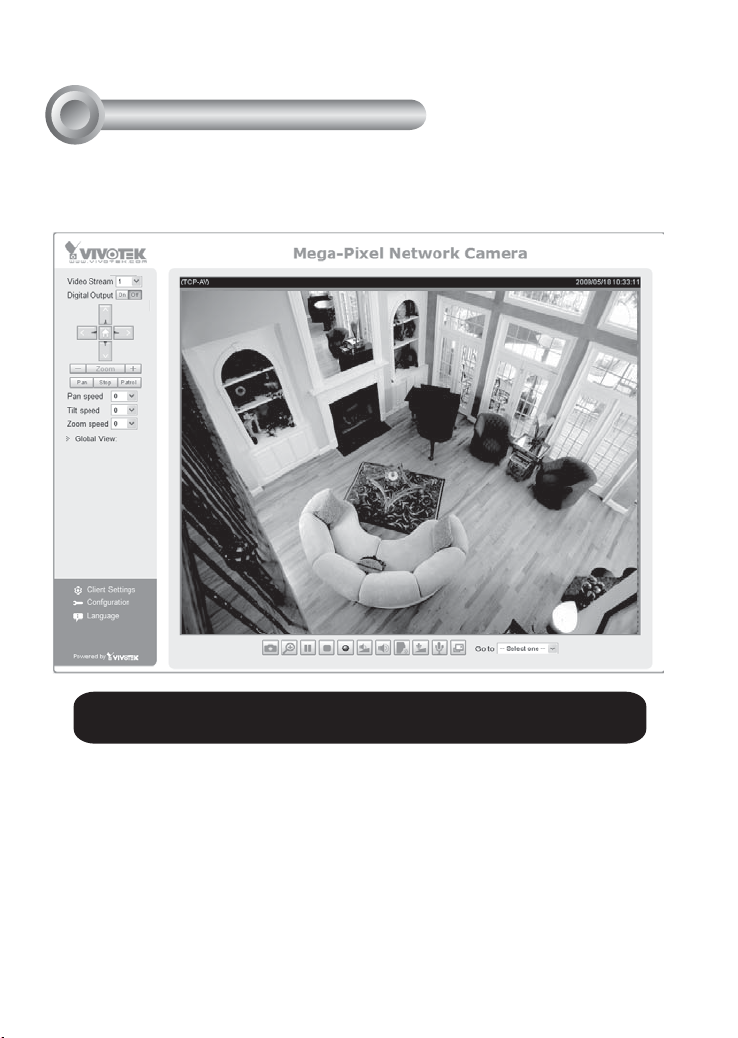

La videocamera è pronta all’uso
5
1. Accedere alla videocamera di rete da Internet.
2. Recuperare il video in diretta attraverso i browser web o il software di
registrazione.
Quick Installation Guide
IP Surveillance
English 繁中 日本語 Español Português
簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska
P/N: 625008400G Ver.1.01
Copyright 2009 VIVOTEK INC. All right reserved.
This guide describes the basic functions of IP7160.
All detailed information is described in the user's manual.
IP7160
2-megapixel • Tamper Detection
I
P
S
u
r
ve
il
la
n
T
hi
s
g
u
i
de
des
c
ribe
s
t
he
ba
s
i
c
f
un
ct
ion
s
o
fIP
7
16
0
.
A
ll
de
t
a
il
ed
in
f
orm
a
t
i
o
n
is
de
s
c
ri
bed
in
t
he
user
's
m
a
n
ua
l
.
I
P
7
1
6
0
