Plana

14635

14636

Description

14635: Support orientable pour appareil 1 module

14636: Support orientable pour appareil 2 modules

Cette notice technique contient les instructions pour

l’installation des supports orientables 14635 et 14636

et des accessoires suivants:

•14637:adapteurpourlafixationdessupports

orientables aux supports de montage Plana

•16831.01:cadrepourmontageensailliedes

supports orientables

•16897.S:dispositifsanti-vandale

Les supports orientables permettent l’installation

d’encastrement (en boîtes rectangulaires 3 modules ou

en boîtes rondes ø 60 mm) ou en saillie des détecteurs de

présence 14484 pour systèmes d’alarme et de

l’interrupteur à infrarouge pour allumage de l’éclairage

14180.

Utilisés dans systèmes d’alarme avec le kit 16897.S, ils

assurent la protection anti-vandale et anti-arrachage.

Les appareils doivent être utilisés dans locaux secs

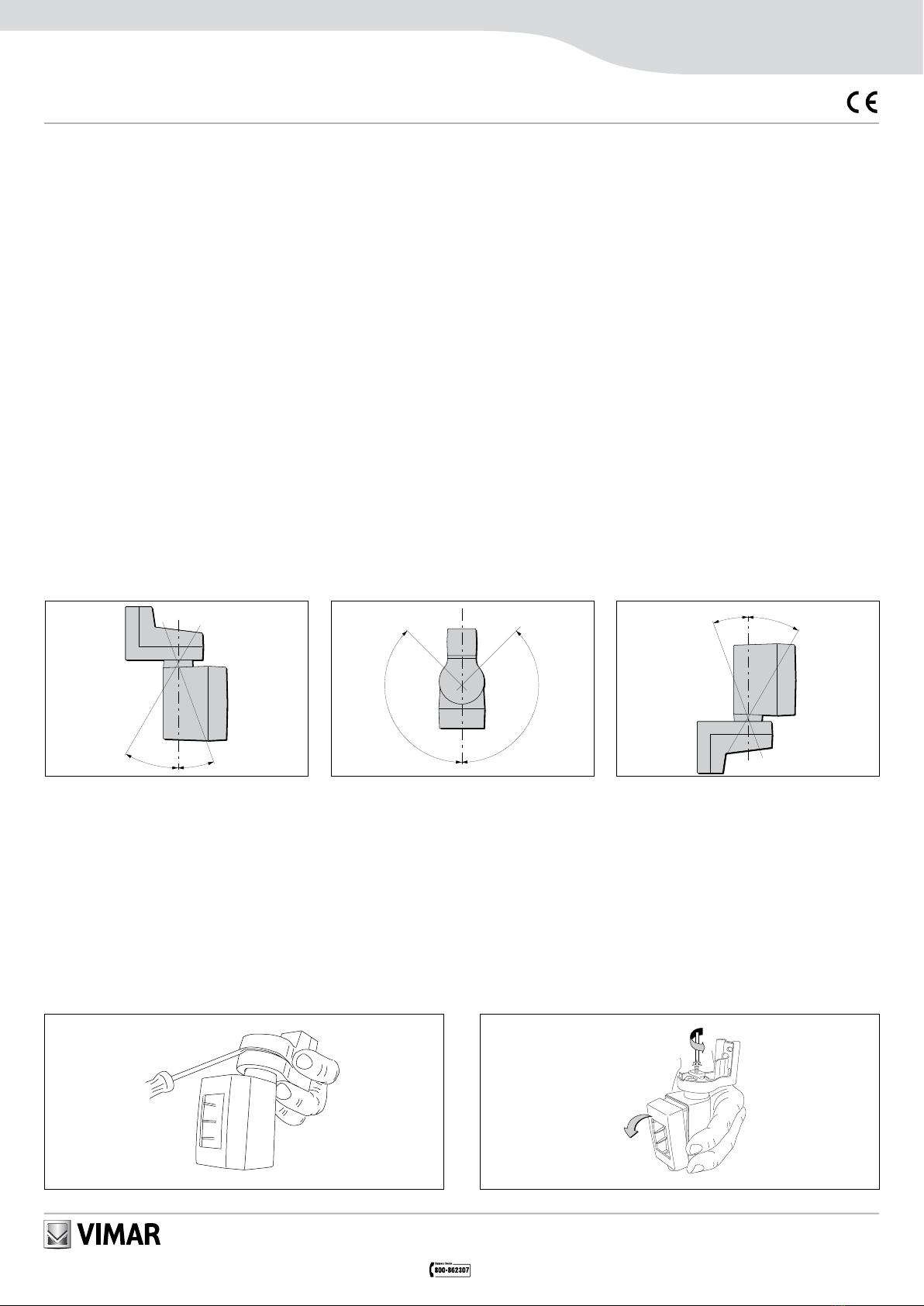

Possibilité d’orientation

Ils peuvent être orientés verticalement ou horizontale-

ment,commeindiquérespectivementàlafigure1et

àlafigure2.

Si le cas, ils peuvent être orientés même renversé

(figure3).

Seréféreràlanoticetechniquedel’appareilutilisépour

les champs de détection.

Description

14635: Orientablesupportingframeforequipments

1 module

14636: Orientablesupportingframeforequipments

2 modules

Thisinstructionsheetprovidesmountinginstructionsof

the orientable supports 14635 and 14636 and of the

followingaccessories:

•14637:adaptorforthefixingoftheorientable

  supportsonPlanasupportingframes

•16831.01:frameforthesurfacemountingofthe

orientable supports

•16897.S:setofaccessoriesfortamperproofuse

Theorientablesupportsallowtheflushinstallation 

(on 3-module rectangular mounting boxes or ø 60 mm

roundboxes)oronframeforthesurfacemountingof

presencedetectors14484forburglaralarmsystems,or

ofautomaticlightingswitchIRmotionsensor14180.

Used in burglar alarm systems with the kit 16897.S,

 theyguaranteetamperproofuseandprotection

against unauthorized removal.

The equipment shall be used in dry location.

Possibilities of orientation

May be either vertically or horizontally oriented

(seerespectivelyfigure1andfigure2).

Ifnecessary,theyarealsopossibletoinstallthem

upsidedown(seefigure3).

Forthedetectionranges,refertotheinstructionsheetof

the installed equipment.

Regole di installazione

L’installazione deve essere effettuata in conformità alle

norme CEI vigenti.

Prima di operare sull’impianto togliere tensione agendo

sull’interruttore generale.

Installazione

1Aprire il coperchio superiore

2Allentarelavitedibloccodellosnodofinoaliberareil

coperchio porta apparecchio

Installation rules

The installation must be done according to in force

ItalianCEIspecifications(orequivalentrulesforelectrical

installationsofbuildings).

Disconnect the mains acting on the main switch

beforeoperatingonthesystem.

Installation

1Open the upper cover

2Unscrew the screw blocking the joint until

the cover designed to acco-

modate the equipment is released

Règles d’installation

L’installationdoitêtreeffectuéeselonlesnormes

italiennes CEI en vigueur (ou normes équivalentes

pour les installations électriques des bâtiments).

Couper l’alimentation en agissant sur l’interrupteur

général avant d’intervenir sur l’installation.

Installation

1Ouvrir le couvercle supérieur

2Dévisser la vis qui bloque le joint jusqu’au déga

gement du porte-appareil

Descrizione

14635: Supporto orientabile per apparecchi 1 modulo

14636: Supporto orientabile per apparecchi 2 moduli

Sono indicate di seguito le modalità di installazione

dei supporti orientabili 14635 e 14636 e dei seguenti

accessori:

•14637:adattatoreperl’agganciodeisupporti

orientabili su supporti Plana

•16831.01:corniceperfissaggiodeisupporti

orientabili a parete

•16897.S:kitantitamper

I supporti orientabili consentono l’installazione ad incasso

(in scatole rettangolari o rotonde ø 60 mm) o a parete

di rivelatori di presenza per impianti d’allarme 14484 o

dell’interruttore con sensore di presenza ad infrarossi per

accensione luci 14180.

Seutilizzatiinimpiantiantifurtoconappositokit16897.

S garantiscono la protezione contro l’apertura e la

rimozione.

Apparecchi da utilizzare in luoghi asciutti.

Orientabilità

Verticalmentecomeindicatoinfigura1eorizzontalmen-

tecomeindicatoinfigura2.

Se necessario possono essere installati anche capovolti

(figura3).

Per la copertura volumetrica vedere il foglio istruzioni

dell’apparecchio utilizzato.

135

1 (14484)

1448514180

linea antitamper

Tamperproof line

ligne anti-vandale

linea bus

bus line

ligne bus

CARICO

CHARGE

67 (14484) 8

Modalità d’installazione da incasso

1 Agganciare l’adattatore 14637 al supporto Plana e,

 soloper14484,lastaffaantimanomissioneinclusa

nel kit 16897.S

2 Fissare il supporto Plana alla scatola da incasso,

 montarelaplaccaefissareilsupportoorientabile

con le viti in dotazione

3 Cablare il rivelatore e, solo per 14484 la scheda

microswitch inclusa nel kit 16897.S (24 V 1 A)

4 Agganciare il rivelatore al coperchio porta

apparecchio del supporto orientabile

5 Agganciare corpo e coperchio del supporto orientabi-

6 Orientare il rivelatore nella posizione desiderata,

 quindifissarelavitedibloccodellosnodo

7 Infilareedagganciarelaschedamicroswitchnel

coperchio superiore del supporto orientabile (solo

per 14484)

8 Agganciare il coperchio superiore del supporto

Flush installation modality

1 Fix the adaptor 14637 to the Plana supporting

  frameand,onlyfor14484thestirrupfor 

  tamperproofuseincludedin16897.S

2 FixthePlanasupportingframetotheflush

  mountingbox,applythecoverplateandfixthe

orientable support using the delivered screws

3 Connect to the line the microswitch card (24 V 1 A)

  includedin16897.Sonlyfor14484

4 Fix the detector to the cover designed to

accomodate the equipment

5 Fixthebodyandcoveroftheorientablesupport

6 Orientthedetectorasdesiredandfastenthescrew

blocking the joint

7 Insertandfixthemicroswitchcard-insidethe

upper coveroftheorientablesupport,

onlyfor14484

8 Fixtheuppercoveroftheorientablesupport

Conduite d’installation d’encastrement

1 Fixer l’adaptateur 14637 au support de montage

Plana et seulement pour 16934 et 16620 le

   dispositifanti-vandaleinclusdans16897.S

2 Fixer le support de montage Plana à la boîte de

montage d’encastrement, appliquer la plaque de

  recouvrementetfixerlesupportorientableavec

les vis livrées

3 Connecter en série à la ligne la carte microswitch

(24 V 1 A) incluse dans 16897.S seulement pour

14484

4 Fixer le détecteur au porte-appareil du support

orientable

5 Fixer corps et porte-appareil du support orientable

6 Orienter le détecteur comme désiré et visser la vis

qui bloque le joint

7 Inséreretfixerlacartemicroswitchdanslecouvercle

supérieur du support orientable, seulement pour

14484

8 Fixer le couvercle supérieur du support orientable

Surface installation modality

1Fixthebaseofframe16831.01tothewall

2Fixtheframe16831.01toitsbase

3Fix the orientable support using the delivered screw

Conduite d’installation en saillie

1Fixer la base du cadre 16831.01 à la parois

2Fixer le cadre à la base

3Fixer le support orientable avec la vis livrée

40 Tassello per protezione

contro la rimozione

Dowel against

unauthorized

removal

Cheville

anti-arrachage

= =

1 2

Modalità d’installazione da parete

1 Fissare la base della cornice 16831.01 alla parete

2 Agganciare la cornice alla base

3 Fissare il supporto orientabile con la vite in dotazione

Procedere come descritto nell’installazione

da incasso (3-8)

Proceed as describe in the flush installation

modality (3-8)

Procéder comme la conduite d’installation

d’encastrement (3-8)
