Vikan 9305 Manuel utilisateur
Foam Cleaning Manual
9301, 9305
DK, EN, DE, FR, SE, RU
9301x
Maximum
60 degrees C.
and 8 Bars
pressure
9305x
Maximum
40 degrees C.
and 6 Bars
pressure
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Skumrengøring med almindeligt vandtryk
(min. 2 bar for enden af afgangsslangen)
Anvendes ved rengøring af:
•Vådrum, baderum, svømmehaller mm.
•Lettere rengøringsopgaver i f.eks. køkkener, slagterbutikker, mikrobryggerier, baderum etc.
Tilbageløbssikring
Vær opmærksom på evt. krav om tilbageløbssikring i henhold til
gældende lovgivning. Vikan tilbyder SafeOne (varenr. 9340)
som tilbageløbssikring. Er godkendt i henhold nr. VA 1.57/18079.
Montering
2. Klik slangen
med ½” lyn-
kobling (varenr.
0701) på
vandhanen.
3. Isæt den
rigtige dyse i
injektoren (se
dyseoversigt
på næste
side).
1. Monter
½” hanenippel
(varenr. 0700)
på vandhanen.
4. Monter
sugeslangen.
6. Pistolen
(varenr. 93209
eller 93219)
kobles på
injektorens
nippel.
9. Afstanden
fra injektorens
dyserør til
rengørings-
overfladen skal
være minimum
50 cm.
5. Skru
injektoren
fast på
beholderen.
8. Åbn for
vandhanen
og start skum-
produktionen
ved at
trykke på
“aftrækkeren”.
7. Vandslange
med ½” lyn-
kobling (varenr.
0701) sættes
på pistolens
nippel.
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Dosering
For at opnå optimal funktion samt dosering er det nødvendigt:
•At have et vandtryk på min. 2 bar for enden af afgangsslangen.
•At vælge den dyse, som skal anvendes på kemiens tilgangsside: Se anbefalet koncentration
på labelen/datablad for kemien. På de fleste skumrengøringsmidler kan du på emballagen
læse oplysninger om anbefalet blandingsforhold mellem rengøringsmiddel og vand. Det kan
f.eks. være angivet som 1 dl til 10 l vand, hvilket også kan udtrykkes som 1:100 eller 1%
koncentration. Ved at vælge og isætte doseringsdyse kan doseringen tilpasses det, der
anbefales på rengøringsmidlet.
Udskiftning af dyser
Ved dyse skift anbefales at skrue dyserne ind/ud med en tang eller lign.
Vedligeholdelse
•Koblingshuset på slange og skumpistol bør smøres med jævne mellemrum for at opretholde
tilkoblingsfunktionen. Fedtet påført ved monteringen skylles af ved vandgennemstrømningen
og skal således fornyes.
•Når skumudlægningen er afsluttet, så er det vigtigt at gennemskylle injektoren med rent vand
for at forebygge tilstopning af dysen. Skru injektoren af beholderen og lad den suge rent vand
igennem insugningsslangen, så både slange, filter og dyse bliver renset for kemi.
ADVARSEL
Rengøringsmiddel tilsættes i beholderen! Der må aldrig komme kemikalier igennem Ergo
kombipistol, 93219 da det vil ødelægge de indvendige dele af pistolen.
Dysesættet omfatter følgende:
Grå: 1:10 (10%) Sort: 1:12 (8,3%) Beige: 1:14 (7,1%)
Rød: 1:16 (6,3%) Hvid: 1:18 (5,6%) Blå: 1:21 (4,8%)
Lysebrun: 1:23 (4,4%) Grøn: 1:33 (3,0%) Orange: 1:40 (2,5%)
Brun: 1:45 (2,2%) Gul: 1:57 (1,8%) Turkis: 1:71 (1,4%)
Lilla: 1:100 (1,0%) Pink: 1:250 (0,4%) Transparent: Lukkeprop
Ekstra dysesæt kan bestilles under varenr. 9378.
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Problemløsning:
Problem Årsag Afhjælpning
1. Enheden trækker
ikke koncentrat:
a.
b.
c.
d.
e.
f.
Tilstoppet filter i sugeslangen.
Dyseåbningen er tilstoppet.
Vandtrykket er for lavt.
Mineralaflejringer i injektoren på
skumudlæggeren.
Tilstoppet filter i vandhane
(lille vandgennemstrømning).
Kemien er for tyk.
a.
b.
c.
d.
e.
f.
Rens eller udskift.
Rens eller udskift dyse.
Minimum 2 bar (25PSI) for enden
af afgangsslangen er påkrævet.
Afmonter beholder, sugeslange
og dyse. Afkalk delene ved at
lade dem stå i blød i en svag
afkalkningsopløsning. Gennemskyl
med lunkent vand.
Rens eller udskift filteret.
Vælg en kemi med max.
50 mPas/cSt.
2. Svag
skumudvikling:
a.
b.
Tilstoppet filter på vandindløbet.
For lavt vandtryk.
a.
b.
Rens eller udskift.
Minimum 2 bar (25 PSI) for enden
af afgangsslangen er påkrævet.
Data
Min. vandtryk: 2 bar for enden af afgangsslangen.
Max. vandtryk: 6 bar (9305x) eller 8 bar (9301x).
Max. temp.: 40°C for 9305x og 60°C for 9301x.
Viskositet (evne til at flyde): Max. 50 mPas/cSt.
Injektor: 93149 til 9305x eller 93139 til 9301x.
Beholder: 1,4 L (9310x) eller 2,5 L (9311x).
Kombipistol: 93209 eller 93219 (Ergo).
Strålerør: Varenr. 9350 eller (9352 og 9354 ekstra udstyr)
Sugeslange: Varenr. 93175.
Dysesæt: Varenr. 9378.
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Foam Cleaning with normal water pressure from the water tap
(the pressure at the end of the water supply hose needs to be minimum 2 bar)
Can be used for cleaning of:
•Wet rooms, shower facilities, public swimming pools etc.
•Light cleaning tasks in kitchens, butcher shops, micro breweries, shower areas etc.
Back Flow Prevention
Be aware of any requirement for back flow prevention in accordance
with any legal requirements. Vikan offers SafeOne (item no. 9340) as
back flow prevention. Is approved according to no. VA 1.57/18079.

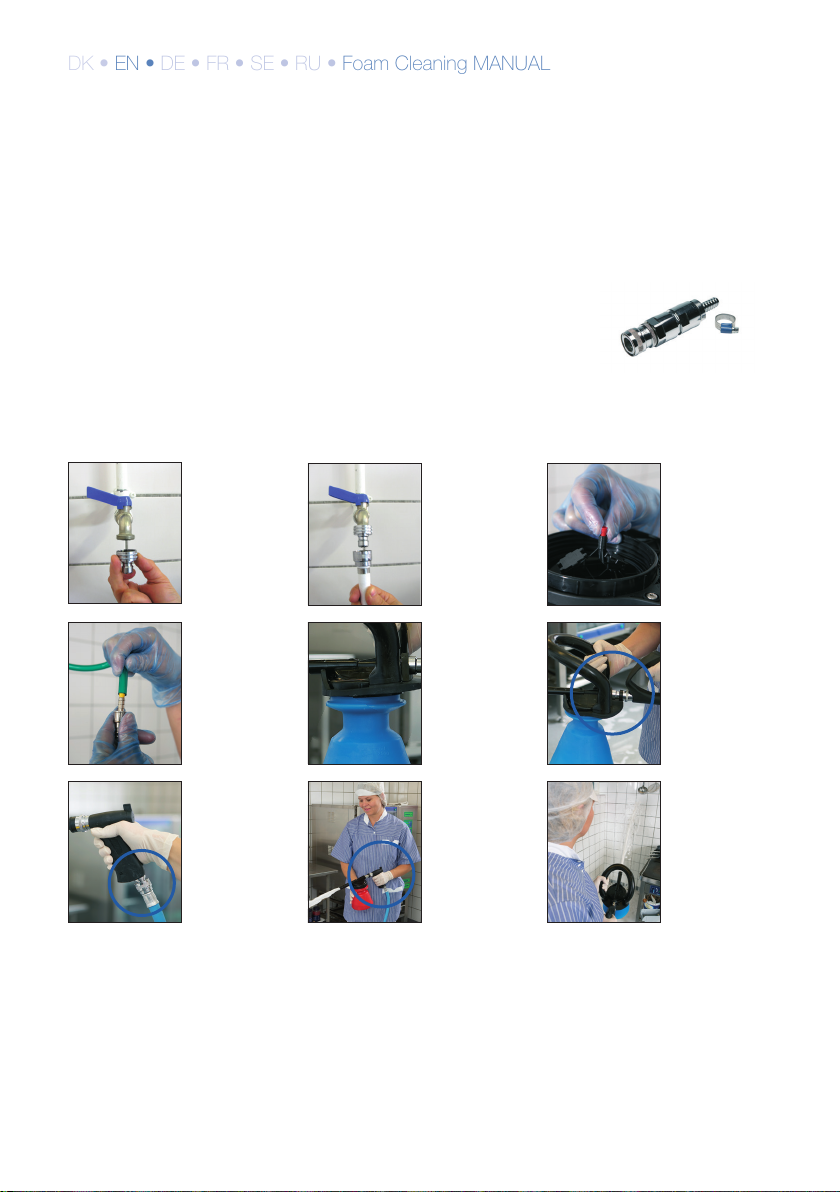

Mounting
2. Click the
hose with ½”
quick coupling
(item no. 0701)
on the water
tap.
3. Insert the
correct nozzle
in the injector
(see the nozzle
directory on
the following
page).
1. Screw ½”
tap coupling
(item no. 0700)
on the water
tap.
4. Mount the
suction hose.
6. The water
gun (item
no. 93209
or 93219) is
connected to
the nipple on
the injector.
9. The distance
from the injec-
tors nozzle-
opening to the
cleaning surface
has to be mini-
mum 50 cm.
5. Screw the
injector tight on
the container.
8. Turn on the
water tap and
start the foam
application by
pressing the
”trigger”.
7. The hose
with ½” quick-
coupling (item
no. 0701) is
connected to
nipple on the
water gun.
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Dosing
To have the best performance and dosing, it is necessary to:
• Have a water pressure of minimum 2 bar at the end of the water supply hose.
•Choose the right nozzle on the chemical inlet side: See recommended concentration on
the label/data sheet for the chemical. On most foam cleaning chemicals, you can read
the information on the right mixture proportion on the packaging between chemicals and
water. E.g. it can be 1 decilitre to 10 litres of water, which can be explained as 1:100 or 1%
concentration. By choosing and inserting the right nozzle, the dosing can be adjusted to the
recommendations on the chemical.
Replacement of Nozzles
By replacement it is recommended to screw the nozzles in/out using a pair of tongs or the like.
Maintenance
•The house coupling on the hose and foaming gun have to be greased regularly to maintain
the coupling ability on the equipment. The grease applied during mounting will be rinsed away
by the water flow and thus needs to be renewed.
•When the foam application is finalized, it is important to rinse the injector with clean water to
avoid blocking of the nozzle. Screw the injector of the container and let it suck clean water
through the suction hose to enable hose, filter and nozzle to be rinsed for chemicals.
WARNING
Fill cleaning agents into the container. Never use chemical solutions through the Ergonomic
water gun, 93219 or Ergo Foam Sprayer, 9301x since this will damage the internal metal parts.
The nozzle set contains the following:
Grey: 1:10 (10%) Black: 1:12 (8,3%) Beige: 1:14 (7,1%)
Red: 1:16 (6,3%) White: 1:18 (5,6%) Blue: 1:21 (4,8%)
Light Brown: 1:23 (4,4%) Green: 1:33 (3,0%) Orange: 1:40 (2,5%)
Brown: 1:45 (2,2%) Yellow: 1:57 (1,8%) Turquoise: 1:71 (1,4%)
Lilac: 1:100 (1,0%) Pink: 1:250 (0,4%) Transparent: Plug
Extra nozzle set can be ordered using item no. 9378.
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Trouble Shooting:
Problem Reason Repair
1. The equipment
does to suck-up
the detergent:
a.
b.
c.
d.
e.
f.
Blocked filter in the suction hose.
Nozzle opening is blocked.
The water pressure is too low.
Mineral accumulation in the injector.
Blocked filter in the water tap
(low water flow).
The chemical is too thick.
a.
b.
c.
d.
e.
f.
Clean or replace.
Clean or replace the nozzle.
Minimum 2 bar (25PSI) at the
end of the water supply hose is
required.
Disconnect container, suction hose
and nozzle. Descale the parts by
soaking them in a mild descale
solution. Clean with lukewarm
water.
Clean or Replace the filter.
Choose a chemical with
max. 50 mPas/cSt.
2. Weak foaming: a.
b.
Blocked filter on the water tap.
Too low water pressure.
a.
b.
Clean or Replace.
Minimum 2 bar (25 PSI) at the
end of the water supply hose is
required.
Data
Min. Water pressure: 2 bar at the end of the dosed chemical outflow hose.
Max. Water pressure: 6 bar (9305x) or 8 bar (9301x).
Max. temp.: 40°C for 9305x og 60°C for 9301x.
Viscosity (ability to flow): Max. 50 mPas/cSt.
Injector: 93149 for 9305x or 93139 for 9301x.
Container: 1,4 L (9310x) or 2,5 L (9311x).
Combi gun: 93209 or 93219 (Ergo).
Spray Nozzles: Item no. 9350 (or 9352 and 9354 extra equipment).
Suction Hose: Item no. 93175.
Nozzle set: Item no. 9378.
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Schaumreinigung mit normalem Wasserdruck
(min. 2 bar am Ende des Abgabeschlauches)
Zur Reinigung von:
•Naßräumen, Bädern, Schwimmbädern usw.
•Leichte Reinigungsarbeiten in Küchen, Metzgereien, kleine Brauereien und Sanitärräume.
Rückflußschutz:
Bitte beachten Sie die Anforderung des Rückflußschutzes durch den
Rückflußverhinderer nach geltendem Recht. Hierfür bietet Ihnen Vikan
SafeOne (Artikel-Nr.: 9340) als Rückflußsicherung. Genehmigt unter der
Nr.: VA 1.57/18079.

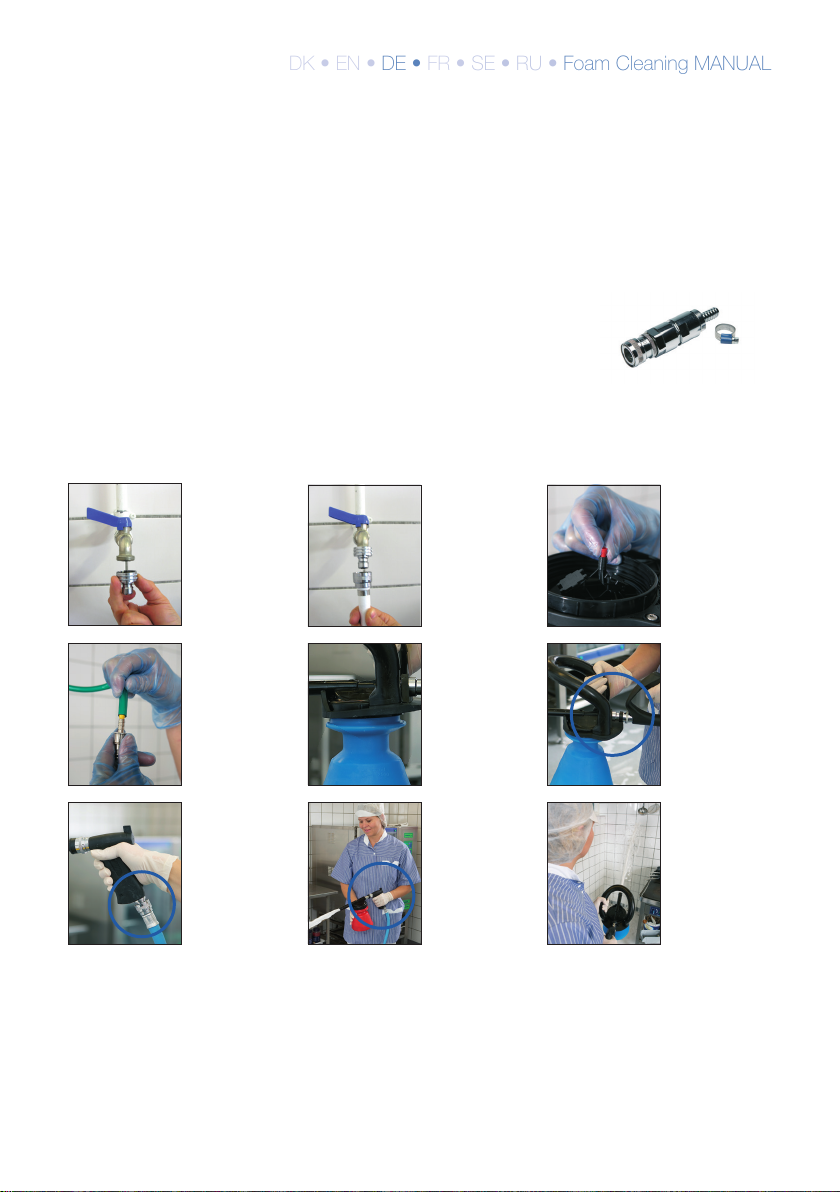

Montage
2. Schließen
Sie den
Schlauch mit
dem Schlauch-
anschluß
(0701) an den
Wasserhahn.
3. Bitte wählen
Sie die richtige
Dosierdüse
(Dosierüber-
sicht siehe
nächste Seite).
1. Montieren
Sie den
Hahnanschluß
(0700) an den
Wasserhahn.
4. Montieren
Sie den
Ansaug-
schlauch.
6. Pistole
(93209
oder 93219
mit Deckel
verbinden.
9. Der Abstand
von der Lanze
bis zur Ober-
fläche sollte
mind. 50 cm
sein.
5. Deckel auf
den Behälter
schrauben.
8. Wasserhahn
öffnen und
Schaum-
produktion
starten indem
Sie die Pistole
betätigen.
7. Wasser-
schlauch mit
½” Schnell-
kupplung
(0701) an
die Pistole
anschließen.
DK • EN • DE • FR • SE • RU • Foam Cleaning MANUAL
Dosierung
Für eine optimale Funktionalität & Dosierung ist es wichtig:
• Das der Wasserdruck am Ende des Abgabeschlauches mind. 2 bar beträgt.
•Das Sie die richtige Düse, siehe Anleitung des Chemieprodukts für Schaumreinigung, wählen.
•1:100 = 1% Konzentration usw.
Austausch der Düsen
Beim Austausch der Düsen bitte eine Zange benutzen, um die Düsen rauszudrehen/-ziehen.
Wartung
•Das Kupplungsgehäuse auf dem Schlauch und die Schaumpistole müssen regelmäßig
eingefettet werden. Durch den Gebrauch wird das Fett weggespült und muß somit erneuert
werden.
•Bitte nach dem Gebrauch die komplette Schaumpistole mit klarem Wasser reinigen, um
das Verstopfen der Düsen zu vermeiden. Weichen Sie den Behälter in Wasser ein, um die
Chemierückstände zu entfernen und spülen Sie alles mit klarem Wasser ab.
ACHTUNG
Reinigungsmittel in den Behälter füllen. Verwenden Sie niemals chemische Lösungen mit der
ergonomischen Wasserpistole 93219 da dies die inneren Metallteile beschädigen würde.
Dosierungen:
Grau: 1:10 (10%) Schwarz: 1:12 (8,3%) Beige: 1:14 (7,1%)
Rot: 1:16 (6,3%) Weiß: 1:18 (5,6%) Blau: 1:21 (4,8%)
Hellbraun: 1:23 (4,4%) Grün: 1:33 (3,0%) Orange: 1:40 (2,5%)
Braun: 1:45 (2,2%) Gelb: 1:57 (1,8%) Türkis: 1:71 (1,4%)
Lila: 1:100 (1,0%) Rosa: 1:250 (0,4%) Transparent: Stopfen
Der Düsensatz kann als Ersatzteil bestellt werden: Artikel-Nr. 9378.
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels Vikan Pistolet à peinture
