Artikel-Serie:

1511

H0 Jukebox mit LED-Beleuchtung

H0 Jukebox with LED lighting

Bedienungsanleitung

Operation Manual

Innovation,

diebewegt!

1. Wichtige Hinweise .............. 2

2. Einleitung ............................ 2

3. Einbau ................................ 3

4. Anschluss ........................... 3

5. Gewährleistung ................... 3

6. Technische Daten ............... 3

1. Important information .......... 4

2. Introduction ......................... 4

3. Mounting ............................. 5

4. Connection ......................... 5

5. Warranty ............................. 5

6. Technical data .................... 5

Soundmodule

Für noch mehr Leben sorgen die überall einsetzbaren

Viessmann Soundmodule passend zu unseren

Themenwelten und Modellen! Mehr Infos im Internet:

Suitable sound modules are shown on our website:

www.viessmann-modell.de

1. Wichtige Hinweise

Bitte lesen Sie vor der ersten Anwendung des Produktes bzw. dessen Einbau diese Be-

dienungsanleitung aufmerksam durch. Bewahren Sie diese auf, sie ist Teil des Produktes.

1.1 Sicherheitshinweise

Vorsicht:

Verletzungsgefahr!

Aufgrund der detaillierten Abbildung des Originals bzw. der vorgesehenen Verwendung

kann das Produkt Spitzen, Kanten und abbruchgefährdete Teile aufweisen. Für die

Montage sind Werkzeuge nötig.

Stromschlaggefahr!

Die Anschlussdrähte niemals in eine Steckdose einführen! Verwendetes Versorgungs-

gerät (Transformator, Netzteil) regelmäßig auf Schäden überprüfen. Bei Schäden am

Versorgungsgerät dieses keinesfalls benutzen!

Alle Anschluss- und Montagearbeiten nur bei abgeschalteter Betriebsspannung

durchführen! Ausschließlich nach VDE/EN gefertigte Modellbahntransformatoren

verwenden! Stromquellen unbedingt so absichern, dass es bei einem Kurzschluss

nicht zum Kabelbrand kommen kann.

Um einen einwandfreien Betrieb zu gewährleisten, darf die Antriebseinheit sowie die

ggf. in der Zuleitung befindliche elektronische Baugruppe nicht geöffnet, beschädigt

oder mit Feuchtigkeit in Verbindung gebracht werden.

1.2 Das Produkt richtig verwenden

Dieses Produkt ist bestimmt:

- Zum Einbau in Modelleisenbahnanlagen und Dioramen.

- Zum Anschluss an einen Modellbahntransformator (z. B. Art. 5200) bzw. an einer

Modellbahnsteuerung mit zugelassener Betriebsspannung.

- Zum Betrieb in trockenen Räumen.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus

resultierende Schäden haftet der Hersteller nicht.

1.3 Packungsinhalt überprüfen

Kontrollieren Sie den Lieferumfang auf Vollständigkeit:

- Funktionsmodell der Serie eMotion

- Haltering

- Anleitung

2. Einleitung

Die Funktionsmodelle der Serie eMotion – Bewegte Welt sorgen für Leben auf der Mo-

delleisenbahn. Das Modell ist mit einem Antrieb und/oder einer elektronischen Steuerung

ausgerüstet, die realistische Licht- und/oder Bewegungseffekte erzeugt.

Das Modell ist mit zwei schwarzen Kabeln zum Anschluss für ein Viessmann Soundmodul

ausgestattet.

3. Einbau

1. Bohren Sie an der Montagestelle ein Loch, Durchmesser 12 mm (Abb. 1).

2. Führen Sie die Anschlusskabel von oben durch das Loch.

3. Schieben Sie die Kabel mit der Steuerelektronik von oben durch die Bohrung und

stecken den Zylinder mit der Antriebseinheit so weit in die Bohrung, bis sie mit ihrem

oberen Rand aufliegt (Abb. 1).

4. Befestigen Sie das Modell mit dem beiliegenden Befestigungsring. Schieben Sie dazu

den Ring auf dem Antrieb so weit nach oben, bis das Modell festgehalten wird. Drehen

Sie den Ring um 90°, um ihn zu arretieren.

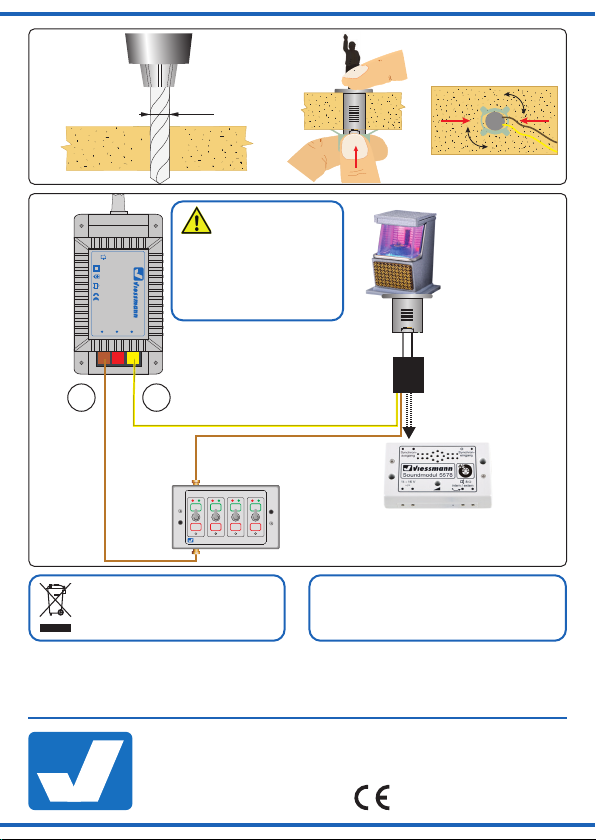

4. Anschluss

Schließen Sie das Modell laut Abb. 2 an.

Zum einfachen Ein- und Ausschalten des Modells, verwenden Sie einen Schalter (z. B.

Art. 5550) (Abb. 2).

Achtung:

Betreiben Sie das Funktionsmodell niemals unbeaufsichtigt. Schalten Sie es nach

Gebrauch aus.

5. Gewährleistung

Jeder Artikel wurde vor Auslieferung auf volle Funktionalität geprüft. Der Gewährleis-

tungszeitraum beträgt 2 Jahre ab Kaufdatum. Tritt in dieser Zeit ein Fehler auf und

Sie finden die Fehlerursache nicht, nehmen Sie bitte Kontakt mit uns auf (service@

viessmann-modell.com).Senden Sie uns den Artikel zur Kontrolle bzw. Reparatur bitte

erst nach Rücksprache zu. Wird nach Überprüfung des Artikels ein Herstell- oder Ma-

terialfehler festgestellt, wird er kostenlos instand gesetzt oder ausgetauscht. Von der

Gewährleistung und Haftung ausgeschlossen sind Beschädigungen des Artikels sowie

Folgeschäden, die durch unsachgemäße Behandlung, Nichtbeachten der Bedienungs-

anleitung, nicht bestimmungsgemäßen Gebrauch, eigenmächtigen Eingriff, bauliche

Veränderungen, Gewalteinwirkung, Überhitzung u. ä. verursacht werden.

6. Technische Daten

Anschlüsse:

Spannungsversorgung: gelb, braun

Soundmodulsteuerung: 2 x schwarz

Betriebsspannung: 14 – 16 V AC~/DC=

Betriebsstrom: < 100 mA

Ruhestrom: < 30 mA

System: analog

Länge des Antriebszylinders: 39 mm

1. Important information

Please read this manual completely and attentively before using the product for the

first time. Keep this manual. It is part of the product.

1.1 Safety instructions

Caution:

Risk of injury!

Due to the detailed reproduction of the original and the intended use, this product

can have peaks, edges and breakable parts. Tools are required for installation.

Electrical hazard!

Never put the connecting wires into a power socket! Regularly examine the trans-

former for damage. In case of any damage, do not use the transformer.

Make sure that the power supply is switched off when you mount the device and

connect the cables!

Only use VDE/EN tested special model train transformers for the power supply!

The power sources must be protected to prevent the risk of burning cables.

The drive unit in the cylinder, if existing, as well as the electronic control unit con-

nected to the model must not be opened, damaged or get in contact with moisture.

This is necessary for perfect operation of the model.

1.2 Using the product for its correct purpose

This product is intended:

– For installation in model train layouts and dioramas.

– For connection to an authorized model train transformer (e. g. Viessmann item

5200).

– For use in dry rooms only.

Using the product for any other purpose is not approved and is considered inappropri-

ate. The manufacturer is not responsible for any damage resulting from the improper

use of this product.

1.3 Checking the package contents

Check the contents of the package for completeness:

- Functional model of the eMotion series

- Retaining ring

- Manual

2. Introduction

The functional models of the eMotion series provide life on your model train layout.

The model contains a drive unit and/or an electronical control module, which gener-

ates realistic lighting effects or movements.

This model is equipped with two black cables to connect the product to a Viessmann

sound module.

3. Mounting

1. Drill a hole of 12 mm diameter at the mounting spot (fig. 1).

2. Insert the connection cables into the hole from top.

3. Put the cables with the electronical control module from above through the hole and

slide the cylinder with the drive unit/control module into the hole until it is located on

the upper edge (fig. 1).

4. Fix the model to the baseboard with the enclosed ring. Slide the ring over the drive

unit until it is fixed. Turn the ring by 90° to lock it.

4. Connection

Connect the model as shown in fig. 2.

Simply use an ordinary switch such as item 5550 for switching the model on and off

(fig. 2).

Caution:

Do not leave the functional model un-attended while it is switched on. Turn the func-

tional model off when not needed.

5. Warranty

Each model is tested as to its full functionality prior to delivery. The warranty period is

2 years starting on the date of purchase. Should a fault occur during this period please

contact our service department ([email protected]). Please send the

item to the Viessmann service department for check and repair only after consultation.

If we find a material or production fault to be the cause of the failure the item will be

repaired free of charge or replaced. Expressively excluded from any warranty claims

and liability are damages of the item and consequential damages due to inappropriate

handling, disregarding the instructions of this manual, inappropriate use of the model,

unauthorized disassembling, construction modifications and use of force, overheating

and similar.

6. Technical data

Connections:

Power supply: yellow, brown

Triggering of sound module: 2 x black

Operating voltage: 14 – 16 V AC~/DC=

Operating current: < 100 mA

Standby current: < 30 mA

System: analogue

Length of drive unit: 39 mm

Made in Europe

Viessmann

Modelltec

hnik GmbH

Bahnhofstraße 2a

D - 35116 Hatzfeld-Reddighausen

[email protected]

+49 6452 9340-0

www.viessmann-modell.de

80850

Stand 01/sw

04/2022

Ho/Kf 6

Sekundär

0-10-16 V~

16 V

Primär

230 V~

Gefertigt nach

VDE 0570

EN 61558

Lichttransformator

5200

Nur für trockene Räume

Primär 230 V 50 - 60 Hz

Sekundär max. 3,25 A52 VA

ta 25°CIP 40

10 V

0 V

viessmann

5550

Universal Ein-Aus-Umschalter

gelb

braun

z. B. / e. g. 5200

1511

brown

/ yellow

z. B. / e. g. 5550

z. B. / e. g. 5578

schwarz / black

braun

brown

+ -

Änderungen vorbehalten. Keine Haftung für

Druckfehler und Irrtümer.

Die aktuelle Version der Anleitung finden Sie auf der

Viessmann Homepage unter der Artikelnummer.

Subjecttochangewithoutpriornotice.Noliabilityfor

mistakes and printing errors.

You will find the latest version of the manual on

the Viessmann website using the item number.

Entsorgen Sie dieses Produkt nicht über den

(unsortierten) Hausmüll, sondern führen Sie

der Wiederverwertung zu.

Do not dispose of this product through (unsorted) do-

mestic waste, supply it to recycling instead.

90°

12 mm

Fig. 1

Abb. 1

90°

Fig. 2

Abb. 2

Bei Verwendung von

Gleichstrom, schließen

Sie das braune Kabel an

den + Pol an.

When using direct cur-

rent, connect the brown

cable to the + pole.
