Viessmann 4129 Manuel utilisateur

4129

H0 Brückenmast

H0 Bridge mast

Bedienungsanleitung

Operation Manual

Modellbauartikel, kein Spielzeug! Nicht geeignet für

Kinder unter 14 Jahren! Anleitung aufbewahren!

Model building item, not a toy! Not suitable for children

under the age of 14 years! Keep these instructions!

Ce n’est pas un jouet. Ne convient pas aux enfants de

moins de 14 ans! C’est un produit décor! Conservez

cette notice d’instructions!

Modelbouwartikel, geen speelgoed! Niet geschikt voor

kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!

Articolo di modellismo, non è un giocattolo! Non

adatto a bambini al di sotto dei 14 anni! Conservare

instruzioni per l’uso!

Artículo para modelismo. No es un juguete! No

recomendado para menores de 14 años! Conserva las

instrucciones de servicio!

Não é um brinquedo! Não aconselhável para menores

de 14 anos. Conservar a embalagem.

1. Wichtige Hinweise

Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.

dessen Einbau diese Bedienungsanleitung aufmerksam durch

und bewahren Sie diese auf. Sie ist Teil des Produktes.

1.1 Sicherheitshinweise

Vorsicht:

Verletzungsgefahr!

Aufgrund der detaillierten Abbildung des Originals bzw.

der vorgesehenen Verwendung kann das Produkt Spitzen,

Kanten und abbruchgefährdete Teile aufweisen. Für die

Montage sind Werkzeuge nötig.

1.2 Das Produkt richtig verwenden

Dieses Produkt ist bestimmt:

- Zum Einbau in Modelleisenbahnanlagen und Dioramen.

- Zur Verwendung in trockenen Räumen.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-

mungsgemäß. Für daraus resultierende Schäden haftet der

Hersteller nicht.

1.3 Packungsinhalt überprüfen

Kontrollieren Sie den Lieferumfang auf Vollständigkeit:

- Brückenmast

- Grundträger

- Schraube

- Halterung für Märklin-Brücken

- Universalsockel

- Anleitung

2. Einbau

Vorsicht:

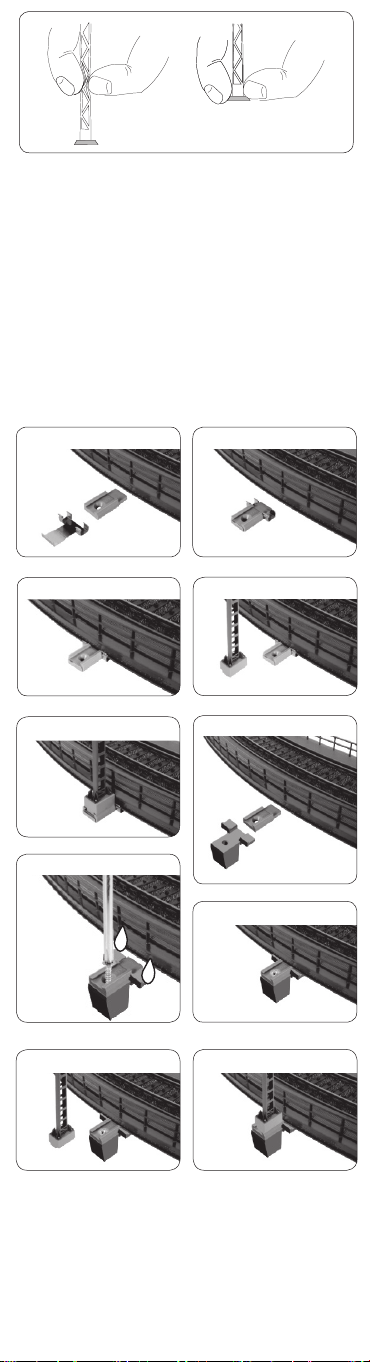

Niemals am Mast anfassen, sondern nur an dem Mastsockel (Abb. 1).

Schieben Sie den Mast von dem Grundträger.

Falsch! Richtig!

Wrong! Right!

Falsch! Richtig!

Wrong! Right!

2.1 Montage an Märklin-Brücken

- Stecken Sie den Grundträger auf die Halterung für Märklin-

Brücken (Abb. 2 + 3).

Abb. 1 Fig. 1

- Klemmen Sie die Halterung mit dem Grundträger seitlich

unter Ihrer Brücke fest und schieben den Brückenmast auf

den Grundträger (Abb. 4 – 6).

2.2 Montage an Brücken anderer Hersteller

- Schrauben Sie den Grundträger mit der beiliegenden

Schraube auf dem Universalsockel fest (Abb. 7 + 8).

- Geben Sie etwas Klebsto󰀨 auf die gekennzeichneten

Stellen des Universalsockels (Abb. 8) und kleben ihn an

der Brücke fest (Abb. 9).

- Schieben Sie den Brückenmast auf den Grundträger

(Abb. 10 + 11).

Die aktuelle Version der Anleitung nden Sie auf der Viessmann-

Homepage unter der Artikelnummer.

Abb. 2 Abb. 3

Fig. 2 Fig. 3

Abb. 4 Abb. 5

Fig. 4 Fig. 5

Abb. 6 Fig. 6 Abb. 7

Abb. 8

Fig. 7

Fig. 8

Abb. 9

Abb. 10

Fig. 9

Fig. 10 Abb. 11 Fig. 11

Viessmann

Modelltechnik GmbH

Bahnhofstraße 2a

D - 35116 Hatzfeld-Reddighausen

www.viessmann-modell.de

Made in Europe

92364

Stand 03/sw

04/2017

Ho/Pic

The latest version of the manual can be looked up at the

Viessmann homepage entering the item-No.

1. Important information

Please read this manual completely and attentively before

using the product for the rst time. Keep this manual. It is part

of the product.

1.1 Safety instructions

Caution:

Risk of injury!

Due to the detailed reproduction of the original and the

intended use, this product can have peaks, edges and

breakable parts. For installation tools are required.

1.2 Using the product for its correct purpose

This product is intended:

- For installation in model train layouts and dioramas.

- For connection to an authorized model train transformer

(e. g. item-No. 5200) with admitted operating voltage.

- For operation in dry rooms only.

Using the product for any other purpose is not approved and

is considered incorrect. The manufacturer is not responsible

for any damage resulting from the improper use of this

product.

1.3 Checking the package contents

Check the contents of the package for completeness:

- Bridge mast

- Groundsocket

- Screw

- Bracket for Märklin bridges

- Universal base

- Manual

2. Mounting

Figures 2 – 11 please see on page 2.

Caution:

Never touch the mast but only the patented base socket (g. 1).

Slide the mast from the groundsocket.

2.1 Mounting on Märklin bridges

- Push the groundsocket on the bracket for Märklin bridges

(g. 2 + 3).

- Clip the bracket with the groundsocket sidewards under

your bridge and slide the bridge mast onto the groundsocket

(g. 4 – 6).

2.2 Mounting on other manufacturers‘ bridges

- Screw the groundsocket with the enclosed screw onto the

universal base (g. 7 + 8).

- Apply a bit of glue to the marked points of the universal

base (g. 8) and glue it to the bridge (g. 9).

- Slide the bridge mast onto the groundsocket (g. 10 + 11).
