Montageanleitung

für die Fachkraft

VIESMANN

Füllstation medium

Armatur zur Befüllung von geschlossenen Heizungsanlagen

Sicherheitshinweise

Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und

Schäden für Menschen und Sachwerte auszuschließen.

Erläuterung der Sicherheitshinweise

!Achtung

Dieses Zeichen warnt vor Sach-

und Umweltschäden.

Hinweis

Angaben mit dem Wort Hinweis enthal-

ten Zusatzinformationen.

Montage, Erstinbetriebnahme, Inspek-

tion, Wartung und Instandsetzung müs-

sen von autorisierten Fachkräften (Hei-

zungsfachbetrieb/Vertragsinstallations-

unternehmen) durchgeführt werden.

Bei Arbeiten an Gerät/Heizungsanlage

diese spannungsfrei schalten (z. B. an

der separaten Sicherung oder einem

Hauptschalter) und gegen Wiederein-

schalten sichern.

Bei allen Arbeiten geeignete persönli-

che Schutzausrüstung tragen.

Die Instandsetzung von Bauteilen mit

sicherheitstechnischer Funktion gefähr-

det den sicheren Betrieb der Anlage.

Bei Austausch ausschließlich

Viessmann Originalteile oder von

Viessmann freigegebene Ersatzteile

verwenden.

Montage der Bauteile mit neuen Dich-

tungen.

Produktinformation

Verwendung

Die Füllstation medium dient als Basis

für nachfüllbare Kartuschen.

5593079

Sie liefert wahlweise enthärtetes oder

vollentsalztes Wasser nach VDI-Richtli-

nie 2035.

Die Heizungsanlage wird vor Kalkabla-

gerungen geschützt.

Die Füllstation dient zur Automatisie-

rung des Füllvorgangs bei Warmwas-

serheizungsanlagen.

Der eingebaute Systemtrenner BA

nach EN 1717 verhindert ein Rückflie-

ßen des Heizwassers in die Trinkwas-

serleitung.

In dieser Kombination ist der direkte

Festanschluss von Trinkwasser an die

Heizungsanlage nach EN 1717 zuge-

lassen.

Ersatzteillisten

Informationen zu Ersatzteilen finden

Sie unter www.viessmann.com/etapp

oder in der Viessmann Ersatzteil-App.

Wartung

!Achtung

Für einwandfreie Funktion:

Die angegebenen Wartungsin-

tervalle nach EN 806, Teil 5 ein-

halten.

Ersatzkartuschen, Granulat

Siehe Viessmann Preisliste Vitoset. Hinweis

Ist die Kapazität einer Kartusche

erschöpft, kann sie mit dem entsprech-

enden Granulat neu befüllt werden.

Montage

Anforderungen an den Montageort:

■ Frost- und überflutungssicher

■ Gut belüftet

■ Gut zugänglich für Montage- und

Wartungsarbeiten

Produktinformation (Fortsetzung)

5593079

■ Einbau eines Trinkwasserfilters nach

EN 13443, Teil 1 unmittelbar nach

der Wasserzähleinrichtung wird emp-

fohlen.

■ Zum Anschluss des Trichters an das

Abwassersystem die gültige Norm

EN 12056 beachten.

Hinweis

■ Die Anschlussleitung muss stagnati-

onssicher ausgeführt sein. Austreten-

des Wasser muss mit freiem Gefälle

ablaufen können.

■ Vor der Installation die Rohrleitung

sorgfältig spülen.

1. Dämmschale entfernen.

2. Bei Wandmontage:

■ Die Füllstation kann wahlweise

mit beiden Seiten an der Wand-

halterung befestigt werden.

■Wandhalterung A (Zubehör) an

der Wand montieren.

■ Manometer-Stopfen an Füllsta-

tion B entfernen.

■ Füllstation an Wandhalterung

befestigen.

3. Auf der anderen Seite das Entlee-

rungsventil montieren.

4. Füllstation mit Hilfe der Verschrau-

bungen arretieren und Dämm-

schale wieder anbauen.

5. Kartusche unter die Füllstation

schrauben, falls nicht bereits mon-

tiert.

Bei Verwendung von 14 und 30

Liter Kartuschen:

■ Das Sieb in der Füllstation wird

nicht benötigt.

■ Sieb entfernen, O-Ring an der

Füllstation herausnehmen und

die Kartusche direkt auf die Füll-

station schrauben.

Hinweis

Falls erforderlich, kann das Oberteil der

digitalen Kapazitätskontrolle nach dem

Lösen der Schrauben in 90°-Schritten

gedreht werden.

Montage (Fortsetzung)

5593079

Vorbereitung Heizwasserenthärtung/Heizungsvollensalzung

Verwenden Sie das Titrierset zur

Bestimmung der Rohwasserhärte.

Dazu an einer beliebigen Zapfstelle vor

der Heizungsanlage Rohwasser ent-

nehmen.

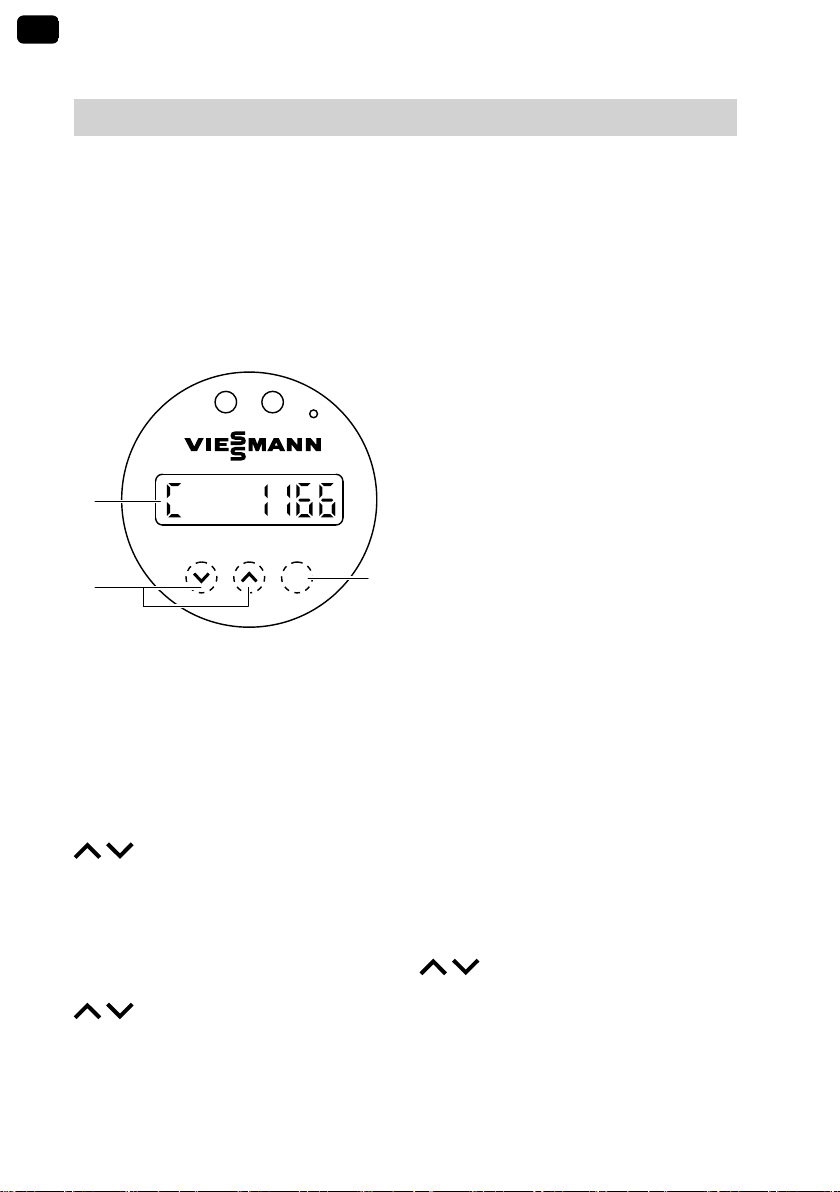

Digitale Kapazitätskontrolle

Bedienelemente, Anzeige

Digitale Kapazitäts-Kontrolle

ADisplay

BAuswahltasten

CBestätigen/Speichern

Einschalten:

■ Die Anzeige ist bei Auslieferung aus-

geschaltet.

■ Zum Einschalten eine beliebige Taste

drücken.

■C für Kapazität und verbleibende

Restmenge der Standardeinstellung

1166 l werden angezeigt.

Bei dieser Anzeige befinden Sie sich

im Hauptmenü.

Inbetriebnahme starten

OK min. 3 s lang drücken.

Rohwasserhärte einstellen

Drücken Sie folgende Tasten:

für gewünschten Wert.

OK zur Bestätigung

Kartusche auswählen

Nur falls abgefragt, drücken Sie fol-

gende Tasten:

für Auswahl der gewünschten

Wasserbehandlung: HWE für

Heizwasserenthärtung, HVE

für Heizungsvollensalzung

OK zur Bestätigung

für Auswahl der Kartuschen-

größe in Liter.

OK zur Bestätigung

Bedienung

5593079

Gewünschte Weichwasserhärte eingeben

Diese Abfrage entfällt, falls eine HVE-

Kartusche verwendet wird.

Drücken Sie folgende Tasten:

für Auswahl des gewünschten

Wertes (in °dH).

OK zur Bestätigung

Leitwertüberwachung auswählen

Diese Abfrage erscheint nur bei Ver-

wendung einer HVE-Kartusche.

Sie können die Leitwertüberwachung

ausschalten (Display: „AUS“) oder

aktivieren.

Bei aktiver Leitwertüberwachung drü-

cken Sie folgende Tasten:

für Auswahl des gewünschten

Grenzwerts von 10 bis 200 (in

μS/cm).

OK zur Bestätigung

Kartuschenwechsel

Die Eingabe ist erforderlich, um einen

erfolgten Kartuschenwechsel oder Gra-

nulataustausch zu bestätigen. Bei der

Neuinstallation wird dieser Punkt mit

„Nein“ bestätigt.

Drücken Sie folgende Tasten:

für Auswahl „Ja“ oder „Nein“.

Falls Sie „Ja“ gewählt haben:

OK 3s lang zur Bestätigung/Spei-

chern.

Im Display wird „RESET OK“

angezeigt

Hinweis

Nach Abschluss aller Einstellungen

wird im Display die neu berechnete

Restmenge in Litern angezeigt

Hinweis

Nach jedem Kartuschenwechsel müs-

sen die Einstellungen „Rohwasser-

härte“, „Kartusche“ und „Weichwasser-

härte (HVE)“ wiederholt werden.

Bedienung (Fortsetzung)

5593079

Verschneideventil einstellen

B C

Für Heizwasserenthärtung:

■ Im Normalbetrieb ist eine komplette

Enthärtung zu empfehlen: Verschnei-

deventil geschlossen, Stellung „Soft“.

Für Heizwasserenthärtung falls eine

Verschneidung notwendig ist:

■ Gewünschte Mischwasserhärte am

Verschneideventil A einstellen: Für

weiches Wasser Pfeil in Richtung

„Soft“, für härteres Wasser in Rich-

tung „Hard“ drehen.

■ Die Ausgangswasserhärte kann über

Entnahme aus dem Entleerungsventil

geprüft werden.

■ Die Anlage kann nun gefüllt werden.

Für Heizungsvollentsalzung

■ Verschneideventil deaktivieren, dazu

mit einem Innensechskantschlüssel

die Spindel B im Uhrzeigersinn

ganz nach innen drehen.

Dabei den äußeren Ring C (mit dem

Anzeigepfeil) festhalten.

■Hinweis: Bei geschlossenem Ver-

schneideventil erfolgt keine Beimi-

schung von Rohwasser.

■ Die Anlage kann nun gefüllt werden.

Anzeigen

Volumenstrom

Während der Befüllung wird der Volu-

menstrom in l/h angezeigt.

Findet kein Durchfluss statt: Kurz OK

drücken. Das bisher erfasste Volumen

seit dem Kartuschenwechsel wird

angezeigt („F 100%“)

Batterie

Anzeige „LOW bAT“: Batterie muss

ersetzt werden.

Um die Batterie (CR-2032) zu tau-

schen, den Deckel abschrauben. Auf

die richtige Polarität achten!

Kartusche

Ist die Kapazität der Kartusche fast

erschöpft, wird von 10 - 1 % Restkapa-

zität die Meldung „Kartusche annä-

hernd erschöpft“ ausgegeben.

Bedienung (Fortsetzung)

5593079

Bei ganz verbrauchter Kartusche

erscheint die Meldung „Kartusche

erschöpft“

Die Kartusche muss getauscht werden.

Einstellung Druckminderer

Vor Befüllen der Anlage, muss evtl. der

Druckminderer eingestellt werden. Der

Druckminderer der Füllstation ist werk-

seitig auf 1,5 bar eingestellt.

Bitte beachten: Der Eingangsdruck

muss mindestens 1 bar höher sein als

der gewünschte Ausgangsdruck.

Den Druckminderer wie folgt einstellen:

1. Feststellschraube A lösen

2. Mit Drehknopf B Fülldruck einstel-

len.

Der Wert wird im Display anzeigt.

Drücken Sie folgende Tasten im Haupt-

menü:

3 mal

OK für Wechsel der Anzeigen:

PE Eingangsdruck

PA Ausgangsdruck

Hinweis

Der anlagenseitige Druck muss gerin-

ger sein als der gewünschte Fülldruck.

Falls erforderlich, den Druck der Hei-

zungsanlage auf den gewünschten

Fülldruck absenken bzw. erhöhen.

Bedienung (Fortsetzung)

5593079

Füllen der Heizungsanlage

AB C B

AAbsperrung geschlossen

BAbsperrung geöffnet

CEingangsseitig mögliche Stellung

zur einfacheren Wartung des

Siebs: Geschlossen

Zum Befüllen beide Absperrungen öff-

nen und nach dem Füllvorgang wieder

schließen.

Wartung

Überprüfung der Trennfunktion des Entlastungsventils

Die Trennfunktion sowie die Funktion

des Ausgangsrückflussverhinderers

müssen nach EN 806, Teil 5 jährlich

kontrolliert werden.

1. Beide Absperrungen schließen.

2. Beide Manometerstopfen A entfer-

nen.

3. Wartungskugelhähne B montieren.

4. Nadelventile C eines Messgeräts

montieren.

5. Differenzdruckmessgerät (Bereit-

stellung bauseits) montieren und

beide Absperrungen der Füllstation

öffnen.

6. Armatur über beide Nadelventile

entlüften.

7. Beide Absperrungen der Füllstation

schließen

8. Das obere Nadelventil öffnen und

den Druck ablassen bis einige Trop-

fen kommen.

9. Nadelventil schließen und Ablauf-

trichter beobachten.

Bedienung (Fortsetzung)

5593079

Table des matières

Langues :

Autres manuels Viessmann Contrôleurs

Viessmann

Viessmann Vitotronic 300 Series Manuel utilisateur

Viessmann

Viessmann KW10 Dimensions et guide d'installation

Viessmann

Viessmann VITOCONNECT OPTO2 Manuel utilisateur

Viessmann

Viessmann 5547 Manuel utilisateur

Viessmann

Viessmann vitotronic 200-h Guide rapide

Viessmann

Viessmann VITOTRONIC 300 Guide rapide

Viessmann

Viessmann 4100 H0 Manuel utilisateur

Viessmann

Viessmann VITOTRONIC 200 Manuel utilisateur

Viessmann

Viessmann 5268 Servocontrol Manuel utilisateur

Viessmann

Viessmann VITOTRONIC 300 Manuel utilisateur

Viessmann

Viessmann VITOTRONIC 300-K Manuel utilisateur

Viessmann

Viessmann Vitotronic 11 CC1E Guide rapide

Viessmann

Viessmann 4551 Manuel utilisateur

Viessmann

Viessmann Commander 5300 Manuel utilisateur

Viessmann

Viessmann 4100 H0 Manuel utilisateur

Viessmann

Viessmann 5220 Manuel utilisateur

Viessmann

Viessmann 5268 Manuel utilisateur

Viessmann

Viessmann VITOTRONIC 100 Dimensions et guide d'installation

Viessmann

Viessmann 5216 Manuel utilisateur

Viessmann

Viessmann Commander 5300 Manuel utilisateur

Viessmann

Viessmann PLC VITOCAL 350-HT PRO Mode d'emploi

Viessmann

Viessmann Vitotronic 300K GW6B Manuel utilisateur

Viessmann

Viessmann SCU124 Manuel utilisateur

Viessmann

Viessmann 5223 Manuel utilisateur

Manuels Contrôleurs populaires d'autres marques

Digiplex

Digiplex DGP-848 Mode d'emploi

YASKAWA

YASKAWA SGM series Manuel utilisateur

Sinope

Sinope Calypso RM3500ZB Manuel utilisateur

Isimet

Isimet DLA Series Style 2 Manuel d'installation

LSIS

LSIS sv-ip5a Manuel utilisateur

Rockwell Automation

Rockwell Automation 1769-L31 Manuel utilisateur

Airflow

Airflow Uno hab Manuel utilisateur

ABB

ABB ACS580-01 drives Manuel utilisateur

Panasonic

Panasonic GM1 Series Manuel utilisateur

Emerson

Emerson SW93 Manuel utilisateur

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuel utilisateur

Panasonic

Panasonic FP? Positioning Unit RTEX Manuel utilisateur

Samson

Samson Type 5824 Manuel de service

Alpha IP

Alpha IP MIOB 21001 Manuel utilisateur

Siemens

Siemens OpenAir GMA 1 Series Manuel utilisateur

Surecom

Surecom SR-629 Manuel utilisateur

Fishman

Fishman TriplePlay Manuel utilisateur

Regulus

Regulus SRS1 T Manuel utilisateur
