Vicon ALU-2500/230 Manuel utilisateur
Montage- und Betriebsanleitung
für
Wetterschutzgehäuse
ALU-2500/230
ALU-2500/12
ALU-2500/230/CM
ALU-2500/12/CM
09/09
572500 ALU-2500/230
572501 ALU-2500/12
572502 ALU-2500/230/CM
572503 ALU-2500/12/CM
ALLGEMEINE INFORMATIONEN
Seite 2
Sehr geehrter Kunde!
Mit der Wahl für ein Vicon Produkt haben Sie sich für ein professionelles Gerät ent-
schieden, das höchste Qualität und Zuverlässigkeit gewährleistet. Für das entgegenge-
brachte Vertrauen möchten wir uns an dieser Stelle nochmals bedanken und Sie bitten,
die nachfolgenden Hinweise vor Inbetriebnahme genau durchzulesen, damit Sie in den
vollen Genuss aller Vorteile dieses Produktes kommen.
Inhaltsverzeichnis
Allgemeine Informationen
Funktionsbeschreibung 3
Lieferumfang 3
Sicherheitshinweise 4
Montage und Anschluß
Montage des Wandarms 5
Anschluss des Gehäuses 6
Anhang
Hinweise im Störungsfall 7
Reinigung und Pflege 7
Technischer Support 7
Technische Daten 8
ALLGEMEINE INFORMATIONEN
Seite 3
Allgemeine Informationen
Funktionsbeschreibung
Das Vicon ALU Wetterschutzgehäuse überzeugt durch elegantes, fortschrittliches De-
sign und ein hervorragendes Preis-Leistungsverhältnis.
Die Gehäuse sind für alle Vicon CCD Kameras mit Fix- bzw. Vario-Objektiven ausge-
legt.
Der elektrisch isolierte Aufbau der Kamera verhindert jegliche Art von Kriechströmen
durch Masse-Potentialausgleich und die damit verbundenen Brummschleifen im Video-
bild. Die wetterfesten Kameraschutzgehäuse werden wegen ihres formschönen De-
signs bei allen Witterungsverhältnissen im Außenbereich eingesetzt. Für Wartungszwe-
cke kann die Kamera entnommen werden, ohne dass zuvor Kabel oder Verbindungen
unterbrochen oder abgeschnitten werden müssen.
Die Montage ist installationsfreundlich und kann in kürzester Zeit über den integrierten
Wandhalter erfolgen. Zusätzliches Zubehör ist hierzu nicht erforderlich.
Das Gehäuse verfügt über ein Sonnenschutzdach, so dass auch direkte Sonnenein-
strahlung keine zu starke Aufheizung des Innenbereiches verursachen kann.
Lieferumfang
♦Wandhalter für einfache Montage des Gehäuses
♦Heizelement
♦Wetterfest nach IP67
ALLGEMEINE INFORMATIONEN
Seite 4
Sicherheitshinweise
1. Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie die Kompo-
nenten in Betrieb nehmen. Damit werden eventuelle Schäden sowie Funktionsstö-
rungen durch nicht sachgerechten Gebrauch vermieden.
2. Die Installation darf nur durch Kundendienst oder Fachwerkstatt nach den beste-
henden VDE-Richtlinien ausgeführt werden.
3. Betreiben Sie das Gerät ausschließlich an der angegebenen Betriebsspannung.
4. Verwenden Sie das Gerät niemals zweckentfremdet.
5. Reparaturen dürfen nur durch Fachbetriebe ausgeführt werden.
6. Wenn Sie das Gerät längere Zeit nicht benutzen, unterbrechen Sie die Verbindung
zur Spannungsversorgung.
7. Sollten Flüssigkeiten oder feste Gegenstände in das Gehäuse gelangen, unterbre-
chen Sie sofort die Verbindung zur Spannungsversorgung. Lassen Sie das Gerät
bei Ihrem Fachhändler überprüfen bevor Sie es weiter verwenden.
8. Beachten Sie evtl. am Gerät angebrachte Warnhinweise.
9. Die Spannungsversorgung ist extern abzusichern.
10. Um einen internen Hitzestau im Gehäuse zu vermeiden:
- sollte das Gehäuse ohne Sonnendach keiner direkten Sonneneinstrahlung aus-
gesetzt sein.
-sollte ausreichend Abstand zu direkten Wärmequellen gehalten werden.
MONTAGE UND ANSCHLUSS
Seite 5
Montage und Anschluss

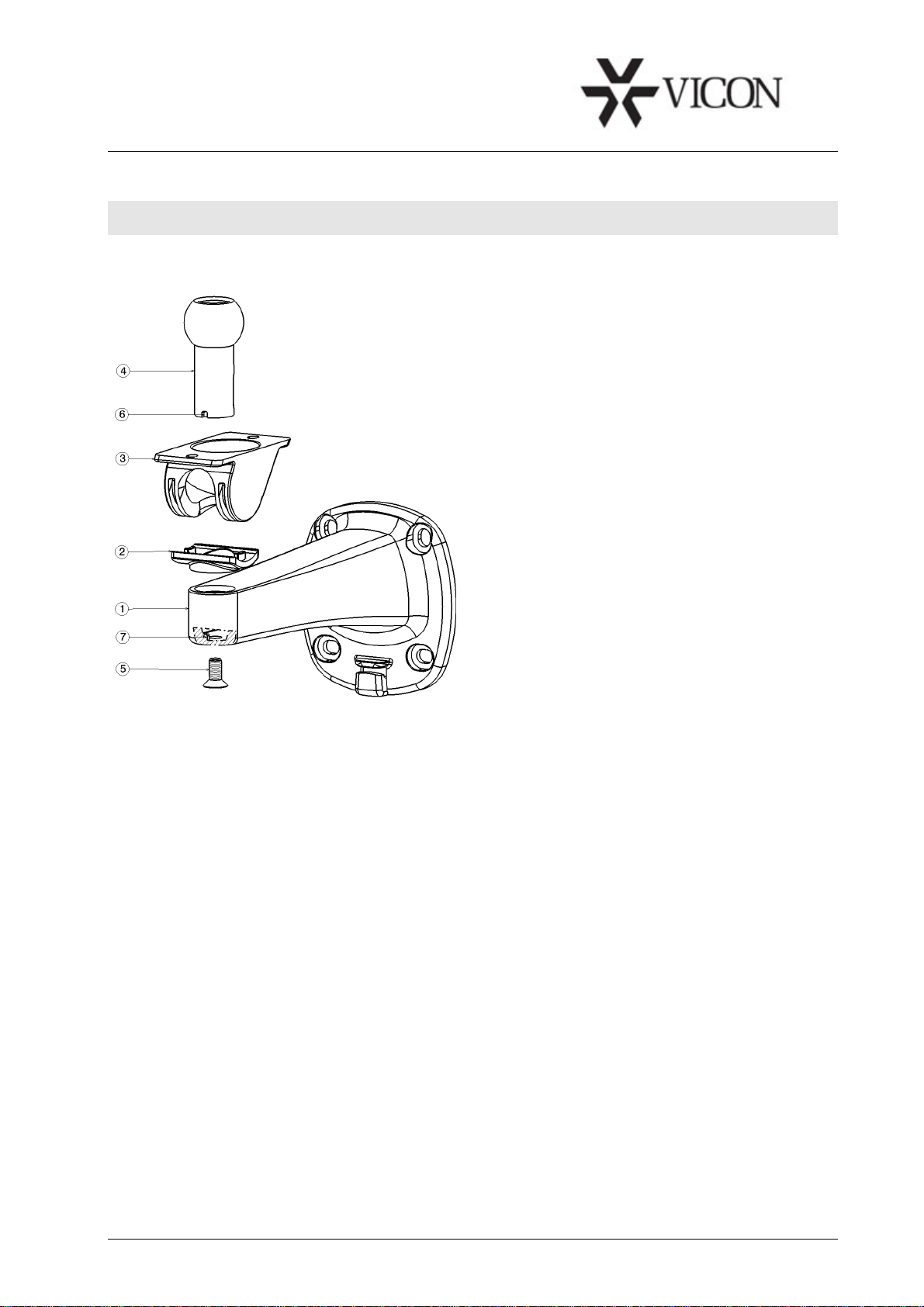

MONTAGE DER WANDHALTERUNG
a) Positionieren Sie die Halterung (1) und
stecken Sie die Abdeckung (2), die
Gehäusehalterung (3) und die Halterung
(4) in das obere Loch
b) Schrauben Sie die Schraube (5) von un-
ten in die Halterung (4), ohne sie fest an-
zuziehen.
c) Drehen Sie die Halterung (4) bis die Öff-
nung (6) mit der Markierung (7) auf dem
Boden der Wandhalterung (1) überein-
stimmt.
d) Ziehen Sie die Schraube (5) fest an.
Installation
1. Lösen Sie die drei Schrauben der hinteren Abdeckung mit einem 3mm Inbus-
schlüssel. Schieben Sie vorher das Sonnenschutzdach nach vorne, um einen leich-
teren Zugang zu den Schrauben zu haben.
2. Schieben Sie den Gehäusekörper nach vorne, um an die Anschlüsse zu gelangen.
3. Schließen Sie die Spannung an, und stellen Sie sicher, dass dies nach den Sicher-
heitsvorschriften ausgeführt wird.
4. Vergessen Sie vor dem Schließen des Gehäuses nicht, dieses mit dem Schutzleiter
zu verbinden.
5. Schließen Sie das Gehäuse
6. Verschließen Sie unbenutzte PG-Verschraubungen mittels der mitgelieferten Kunst-
stoffkappen, um die Schutzklasse IP67 zu gewährleisten.
MONTAGE UND ANSCHLUSS
Seite 6

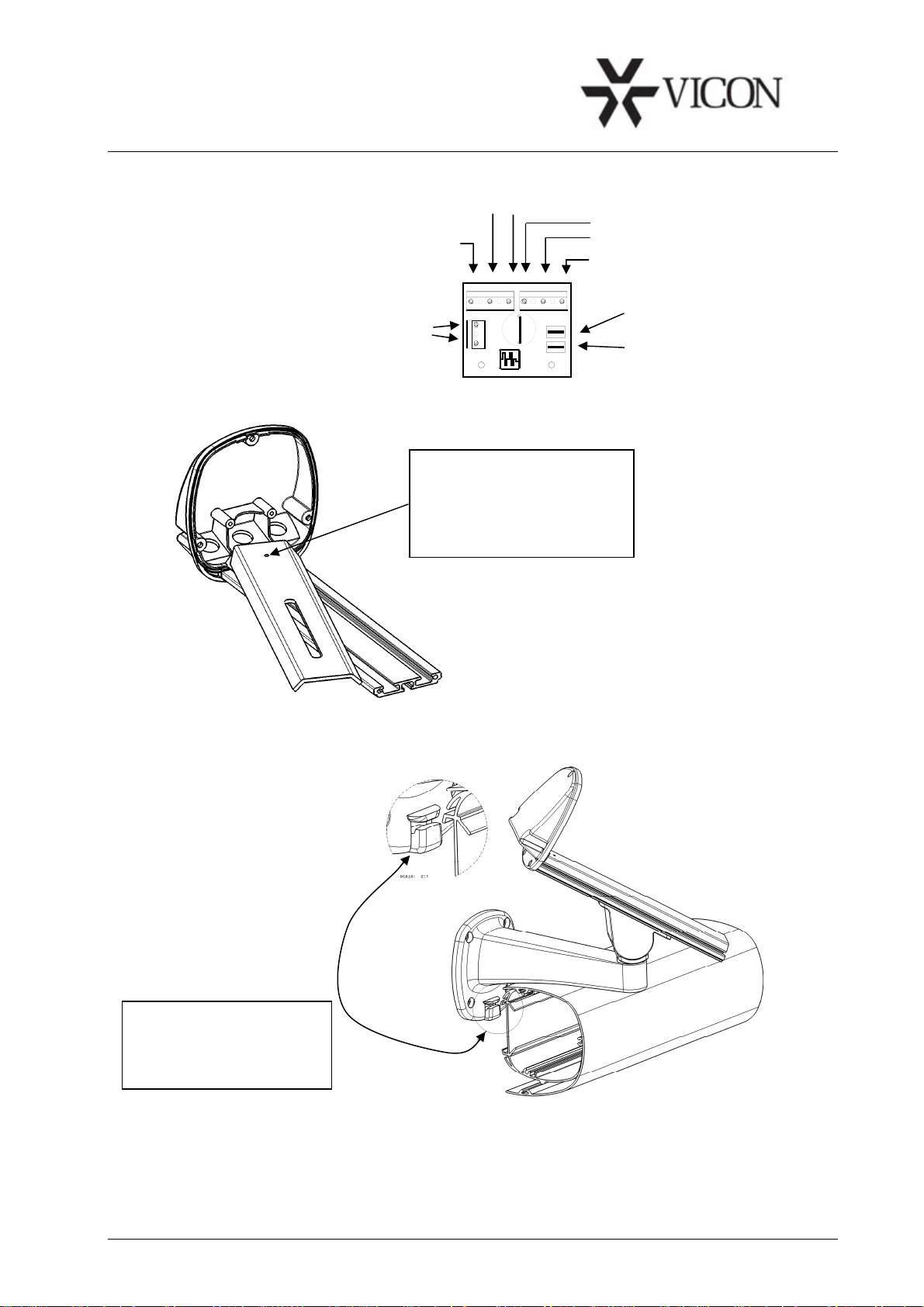

PE - Gehäuse
PE - Kamerabühne
Heizung
N L1
PE L1
N
PE
ermes
M3 GP2
ST-341-1
IT1
M2
GP1
M1
Lösen Sie bitte die mit dem
Pfeil markierte Schraube.
Schwenken Sie die Monta-
gebühne zur Seite, um die
Kamera hier zu fixieren.
Schieben Sie das Gehäu-
se während der Installation
in die entsprechende Nut
der Wandhalterung.
ANHANG
Seite 7
Anhang
Hinweise im Störungsfall
Fehlerbeschreibung
Ursache
Kamerastation liefert kein
Videosignal. ♦Überprüfen Sie den Anschluss der Betriebs-
spannung (230 V AC oder 12 V DC) an der An-
schlussplatine.
♦Überprüfen Sie den Anschluss des Videokabels
an der Anschlussplatine.
♦Überprüfen Sie die Funktion Ihres Netzteiles
(12 V DC)
♦Überprüfen Sie die Anschlüsse an der Kamera
(Video / Spannung).
Gehäuse ist nicht dicht,
Wasser dringt ein. ♦Überprüfen Sie die Montage des Gehäuses.
♦Überprüfen Sie alle Dichtungen auf richtige
Montage und auf Defekte.
Frontscheibe beschlägt. ♦Überprüfen Sie die Funktion des Heizelemen-
tes.
Reinigung und Pflege
Bevor Sie mit der Reinigung und Pflege des Gehäuses beginnen, unterbrechen Sie die
Verbindung zur Spannungsversorgung. Aus Gründen der elektrischen Sicherheit darf
das Gerät niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser
getaucht werden. Verwenden Sie zur Reinigung und Pflege nur ein trockenes, staub-
freies Tuch. Eine Reinigung der Innenseite des Gerätes darf nur durch den Kunden-
dienst oder eine Fachwerkstatt ausgeführt werden.
Bei Weitergabe des Gehäuses an Dritte ist diese Anleitung mitzugeben.
Wird das Gehäuses für Wartungszwecke geöffnet, sollten die Gehäusedichtungen zum
Erhalt der Schutzart IP67 überprüft und ggf. erneuert werden.
Technischer Support
Sollten während der Installation Schwierigkeiten auftreten, so bieten wir Ihnen unter der
Telefonnummer: +49 4321 / 879 400 technische Unterstützung an.
Technische Daten
Typ ALU-2500/12 ALU-2500/230 ALU-2500/12/CM ALU-2500/230/CM
Anwendung CCD-Kameraschutzgehäuse
Montageort Innen- / Außenbereich
Schutzart IP 67
Heizung 12 V/DC / 2 W 230 V / 10 W 12 V/DC / 2 W 230 V / 10 W
Kamerabefestigung Montagebühne
Aufbau Aluminium Strangprofil
Kabeldurchführung 3 x PG Verschraubung 3 x PG Verschraubung und interne
Kabelführung
Kabel Management nein ja
Betriebstemperatur -10º bis +55º
Luftfeuchtigkeit bis 95 %
Montagebefestigung über mitgelieferten Wandarm über mitgelieferten Wandarm
mit integrierter Kabelführung
Gewicht 2,5 kg
Innenmaße (BxHxT) 70 x 70 x 250 mm
Außenmaße (BxHxT)
ohne Wandarm 133 x 133 x 370 mm
Frontscheibenmaße
(BxH) 60 x 65 mm
Frontscheiben-
material / -stärke Acrylglas / 1mm
Gehäusematerial Aluminium; Front- / Rückseite Kunststoff
Gehäusefarbe RAL 7035 pulverbeschichtet / Front- / Rückseite dunkelgrau
Installation and Operating Instructions
for Camera Housing
ALU-2500/230
ALU-2500/12
ALU-2500/230/CM
ALU-2500/12/CM
09/09
572500 ALU-2500/230
572501 ALU-2500/12
572502 ALU-2500/230/CM
572503 ALU-2500/12/CM
GENERAL INFORMATION
page 10
Dear Customer!
By selecting this Vicon product you have decided to use a professional device which
guarantees highest quality and reliability. We like to thank you very much for your confi-
dence and kindly ask you to read the following instructions carefully before operating in
order to take full advantage of all quality features of this product.
Contents
General Information
Function Description 11
Scope of Delivery 11
Safety Precautions 12
Mounting and Connecting
Mounting the Housing 13
Connecting the Housing 14
Exhibit
Troubleshooting 15
Maintenance and Care 15
Technical Support 15
Technical Specifications 16
