Velleman CAMTVI9 Manuel utilisateur

CAMTVI9

HD CCTV CAMERA - OUTDOOR

HD CCTV-CAMERA - GEBRUIK BUITENSHUIS

CAMÉRA HD CCTV - USAGE À L'EXTÉRIEUR

CÁMARA HD CCTV - PARA EL USO EN EXTERIORES

HD CCTV-KAMERA - AUßENBEREICH

KAMERA HD CCTV - ZEWNĘTRZNA

CÂMARA HD CCTV - EXTERIOR

HD-TVI –BULLET –IR –1080P

USER MANUAL 3

HANDLEIDING 7

MODE D'EMPLOI 11

MANUAL DEL USUARIO 15

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

CAMTVI9

V. 02 –10/02/2016 2 ©Velleman nv

video

power

video

voeding

vidéo

alimentation

vídeo

alimentación

Video

Stromversorgung

zasilanie

alimentação

CAMTVI9

V. 02 –10/02/2016 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal

of the device after its lifecycle could harm the environment. Do

not dispose of the unit (or batteries) as unsorted municipal waste;

it should be taken to a specialized company for recycling. This

device should be returned to your distributor or to a local

recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before

bringing this device into service. If the device was damaged in transit, do

not install or use it and contact your dealer.

2. Safety Instructions

Keep the device away from children and unauthorised users.

Risk of electric shock when opening the cover.

DO NOT disassemble or open the cover. There are no user-

serviceable parts inside the device. Refer to an authorized dealer

for service and/or spare parts.

3. General Guidelines

Refer to the Velleman®Service and Quality Warranty on the last pages

of this manual.

Familiarise yourself with the functions of the device before actually using it.

All modifications of the device are forbidden for safety reasons. Damage

caused by user modifications to the device is not covered by the warranty.

Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility for

any ensuing defects or problems.

Keep this device away from extreme heat.

Protect this device from shocks and abuse. Avoid brute force when

operating the device.

DO NOT use this product to violate privacy laws or perform other illegal

activities.

CAMTVI9

V. 02 –10/02/2016 4 ©Velleman nv

4. Features

weatherproof

with B/W night vision (IR LEDs)

1080P video signal

vandal-proof bracket

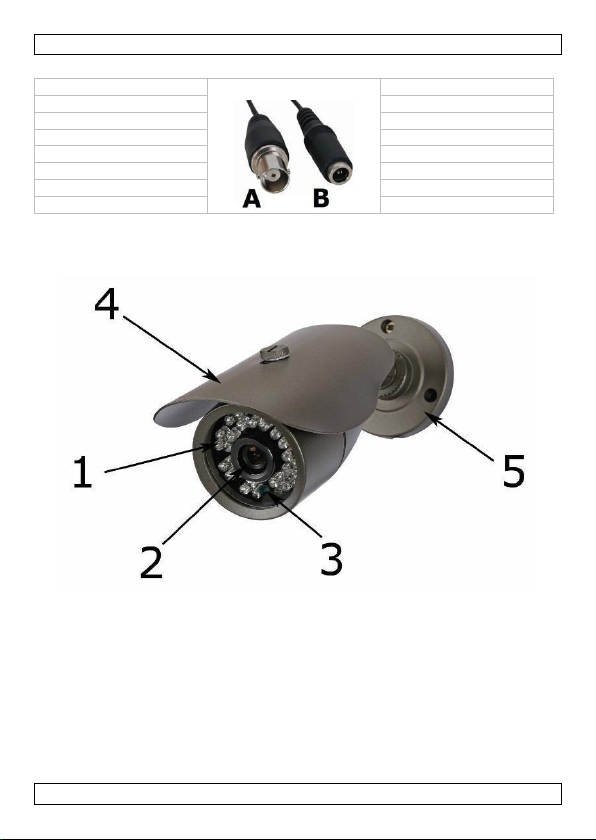

5. Overview

Refer to the illustrations on page 2of this manual.

IR LEDs

sunshield

lens

bracket

light sensor

6. Hardware installation

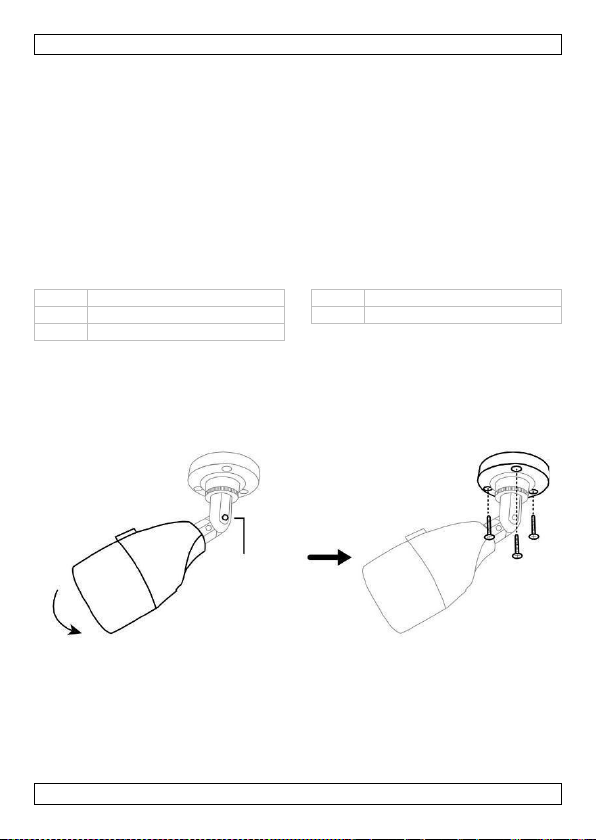

1. Slightly loosen the hex screw on the bracket.

2. Choose your mounting spot. Take the base as a template and drill the

necessary mounting holes. If necessary, drill a hole for routing the

cables. Insert a nylon plug in each hole.

3. Pass the camera cable through the base and fix the bracket using the

included screws. If applicable, pass the cable through the routing hole.

4. Slightly loosen the hex screw, adjust the camera lens and aim it

toward the surveillance area.

CAMTVI9

V. 02 –10/02/2016 5 ©Velleman nv

5. Tighten the hex screws. Connect and power your camera (see below).

Check the viewing angle on your PC.

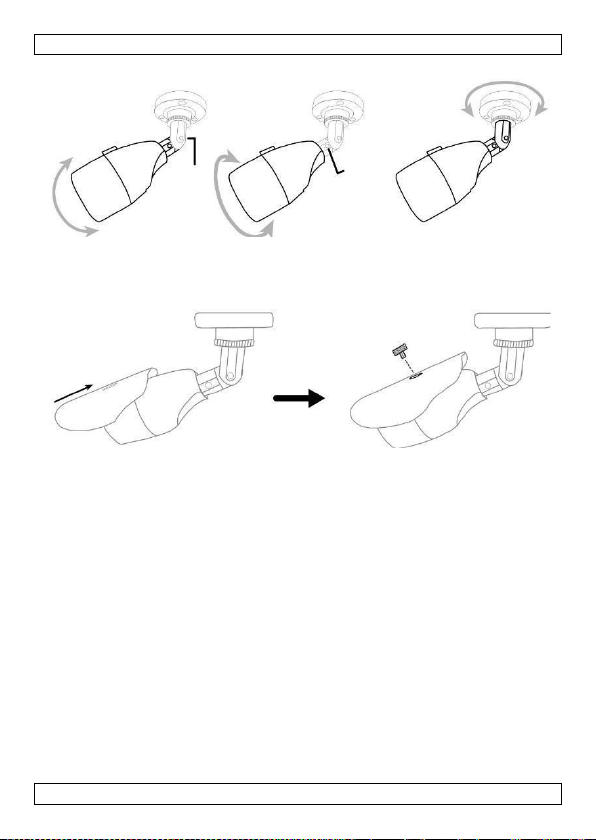

6. Slightly loosen the screw on top of the camera, adjust the sun shield

and tighten the screw.

7. Connection

1. Connect the two wires for an analogue PAL signal; leave them

unconnected for a HD 1080P TVI signal.

2. Connect the power terminal of the camera to a 12 VDC regulated

power supply.

3. Connect the video output of the camera to the video input of your DVR

using a 75 Ω coaxial cable.

Remarks:

Only use a regulated 12 VDC power adapter. Using any other type will

damage this camera.

Protect the connectors against moisture by applying some insulating

tape over the connectors.

CAMTVI9

V. 02 –10/02/2016 6 ©Velleman nv

8. Technical specifications

IP rating

IP66

pick-up element

1/2.9" Sony Exmor CMOS image sensor

pixels

1920 (H) x 1080 (V)

resolution

1080P video

DSP

Techpoint (TP2801) & Fullhan chip (FH8531)

min. illumination

0.001 lux

IR LEDs

IR-cut filter

yes

max. IR projection distance

20 m

S/N ratio

> 50 dB (AGC off)

lens

f3.6

lens angle

horizontal

83°

vertical

47°

diagonal

96°

WDR

yes

AGC

yes

white balance

automatic

video output

BNC connection - TVI signal

audio

power supply

12 VDC

current consumption

120 mA (IR off), 380 mA (IR on)

operating temperature

-10 °C to 40 °C - RH max. 95 %

dimensions

198 x 89 x 76 mm

weight

360 g

Use this device with original accessories only. Velleman nv cannot

be held responsible in the event of damage or injury resulted from

(incorrect) use of this device. For more info concerning this product

and the latest version of this user manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

This manual is copyrighted. The copyright to this manual is owned by

Velleman nv.

All worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or otherwise

without the prior written consent of the copyright holder.

CAMTVI9

V. 02 –10/02/2016 7 ©Velleman nv

HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het

na zijn levenscyclus wordt weggeworpen, dit toestel schade kan

toebrengen aan het milieu. Gooi dit toestel (en eventuele

batterijen) niet bij het gewone huishoudelijke afval; het moet bij

een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport,

installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elektrocutiegevaar bij het openen van het toestel.

Demonteer of open dit toestel NOOIT. Er zijn geen onderdelen

in het toestel die door de gebruiker gerepareerd kunnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze

handleiding.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aan het apparaat

aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht

aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt

automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid

afwijzen voor defecten of problemen die hier rechtstreeks verband mee

houden.

Bescherm dit toestel tegen extreme temperaturen.

CAMTVI9

V. 02 –10/02/2016 8 ©Velleman nv

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening

van het toestel.

Installeer en gebruik dit toestel NIET voor illegale praktijken en

respecteer ieders privacy.

4. Eigenschappen

weerbestendig

met Z/W-nachtzicht (IR-leds)

1080P-videosignaal

vandaalbestendige montagebeugel

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

IR-leds

zonnekap

lens

montagebeugel

lichtsensor

6. Hardware-installatie

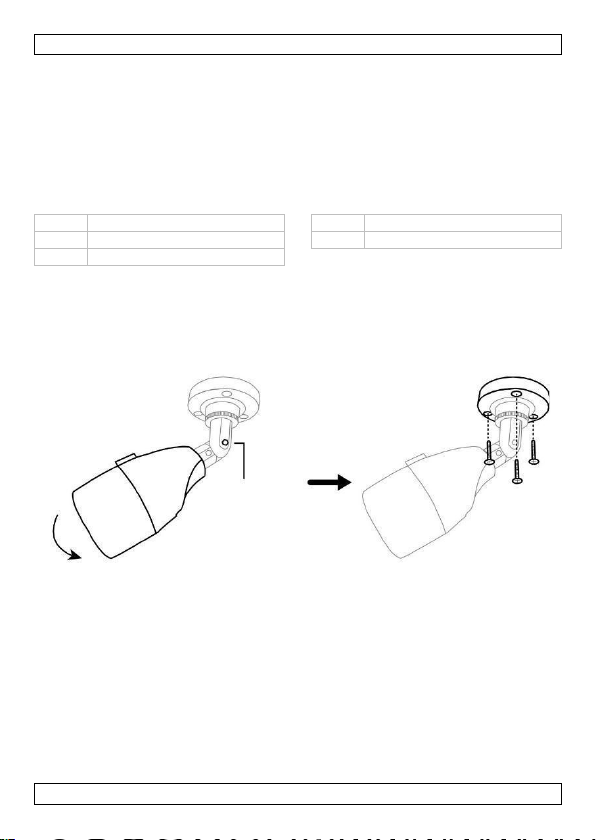

1. Schroef de zeskantbout op de beugel lichtjes los.

2. Kies een montageplaats. Gebruik de voet als sjabloon en boor de

nodige montagegaten. Indien nodig, boor een gat om de kabels te

leiden. Plaats een nylon plug in elk gat.

3. Voer de camerakabel door de voet en bevestig de beugel met de

meegeleverde schroeven. Indien nodig, voer de kabel door de

kabeldoorgang.

4. Schroef de zeskantbout voorzichtig los, regel de cameralens en richt

deze op de bewakingszone.

CAMTVI9

V. 02 –10/02/2016 9 ©Velleman nv

5. Draai de zeskantschroeven vast. Sluit uw camera aan en schakel deze

in (zie onder). Controleer de kijkhoek op uw pc.

6. Draai de schroef aan de bovenkant van de camera voorzichtig los,

regel de zonnekap en draai de schroef vast.

7. Aansluiting

1. Verbind de twee draden voor een analoog PAL-signaal; verbind ze niet

voor een HD 1080P TVI-signaal.

2. Sluit de voedingsaansluiting van de camera aan op een 12 VDC

gereguleerde voedingsadapter.

3. Sluit de video-uitgang van de camera aan op de DVR-video-ingang met

een 75 Ω coaxiale kabel.

Opmerkingen:

Gebruik enkel een 12 VDC gereguleerde voedingsadapter. Het gebruik

van een ander type kan de camera beschadigen.

Gebruik isolatietape om de aansluitingen tegen vochtigheid te

beschermen.

CAMTVI9

V. 02 –10/02/2016 10 ©Velleman nv

8. Technische specificaties

IP-norm

IP66

opneemelement

1/2.9" SONY Exmor CMOS-beeldsensor

pixels

1920 (H) x 1080 (V)

resolutie

1080P video

DSP

Techpoint (TP2801) & Fullhan chip (FH8531)

min. verlichting

0.001 lux

IR-leds

IR-sperfilter

max. IR-bereik

20 m

S/R-verhouding

> 50 dB (AGC uit)

lens

f3.6

lenshoek

horizontaal

83°

verticaal

47°

diagonaal

96°

WDR

AGC

witbalans

automatisch

video-uitgang

BNC-aansluiting - TVI-signaal

geluid

neen

voeding

12 VDC

stroomverbruik

120 mA (IR uit), 380 mA (IR aan)

werktemperatuur

-10 °C tot 40 °C –RH max. 95 %

Afmetingen

198 x 89 x 76 mm

Gewicht

360 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is

niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik

van dit toestel. Voor meer informatie over dit product en de laatste

versie van deze handleiding, zie www.velleman.eu. De informatie in

deze handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

Deze handleiding is auteursrechtelijk beschermd. Velleman nv heeft

het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze

handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te

bewerken en op te slaan op een elektronisch medium zonder voorafgaande

schriftelijke toestemming van de rechthebbende.

Table des matières

Langues :

Autres manuels Velleman Appareil photo numérique

Velleman

Velleman CAMCOLBUL30 Manuel utilisateur

Velleman

Velleman CAMSCC17 Manuel utilisateur

Velleman

Velleman CAMCOLVC15 Manuel utilisateur

Velleman

Velleman CAMD4 Manuel utilisateur

Velleman

Velleman CAMSCC16 Manuel utilisateur

Velleman

Velleman CAMCOLVC5 Manuel utilisateur

Velleman

Velleman CAMTVI17 Manuel utilisateur

Velleman

Velleman CAMTVI11 Manuel utilisateur

Velleman

Velleman CAMSETW9 Manuel utilisateur

Velleman

Velleman CAMSET29 Manuel utilisateur

Velleman

Velleman AVMOD9 Manuel utilisateur

Velleman

Velleman CAMCOLBUL24 Manuel utilisateur

Velleman

Velleman CAMCOL6A Manuel utilisateur

Velleman

Velleman CAMCOLBUL25 Manuel utilisateur

Velleman

Velleman CAMCOLVC10 Manuel utilisateur

Velleman

Velleman CAMCOLBUL32 Manuel utilisateur

Velleman

Velleman CAMSETW15 Manuel utilisateur

Velleman

Velleman CM1F005 (CAMCOLVC9) Manuel utilisateur

Velleman

Velleman CAMSCC14 Manuel utilisateur

Velleman

Velleman CAMSET23 Manuel utilisateur

Velleman

Velleman CAMCOLBUL35 Manuel utilisateur

Velleman

Velleman CAMWH4 Manuel utilisateur

Velleman

Velleman CAMZWMBLAH2N Manuel utilisateur

Velleman

Velleman CAMCOLBUL2N1 Manuel utilisateur

Manuels Appareil photo numérique populaires d'autres marques

Mercury

Mercury 350K Manuel utilisateur

Pentax

Pentax Optio LS 465 Manuel utilisateur

Sanyo

Sanyo VPC-S1085 Manuel utilisateur

GE SMART A1255 Manuel utilisateur

Point Grey

Point Grey Gazelle Manuel utilisateur

Nikon

Nikon COOLPIX A Manuel utilisateur

Pentax

Pentax P-5 Manuel utilisateur

BlazeVideo

BlazeVideo A280 Manuel utilisateur

Sony

Sony MCA-20 Manuel utilisateur

Sony

Sony Alpha DSLR-A290 Manuel utilisateur

ATIK Cameras

ATIK Cameras One Manuel utilisateur

CohuHD Costar

CohuHD Costar 3930 Series Manuel utilisateur

Leica

Leica M10-R Manuel utilisateur

FujiFilm

FujiFilm FinePix A700 Manuel utilisateur

Lorex

Lorex LNZ81P25 Series Manuel utilisateur

GE J1470S Manuel utilisateur

Sony

Sony A6700 Guide de l'utilisateur

Canon

Canon EOS ELAN7 Manuel utilisateur
