Valor G3 Series Manuel utilisateur

4001895-08

Note: This kit must be

installed or serviced by a

qualified installer, service

agency or gas supplier.

These instructions are to be

used in conjunction with the

main installation instructions

for the above listed heater

model.

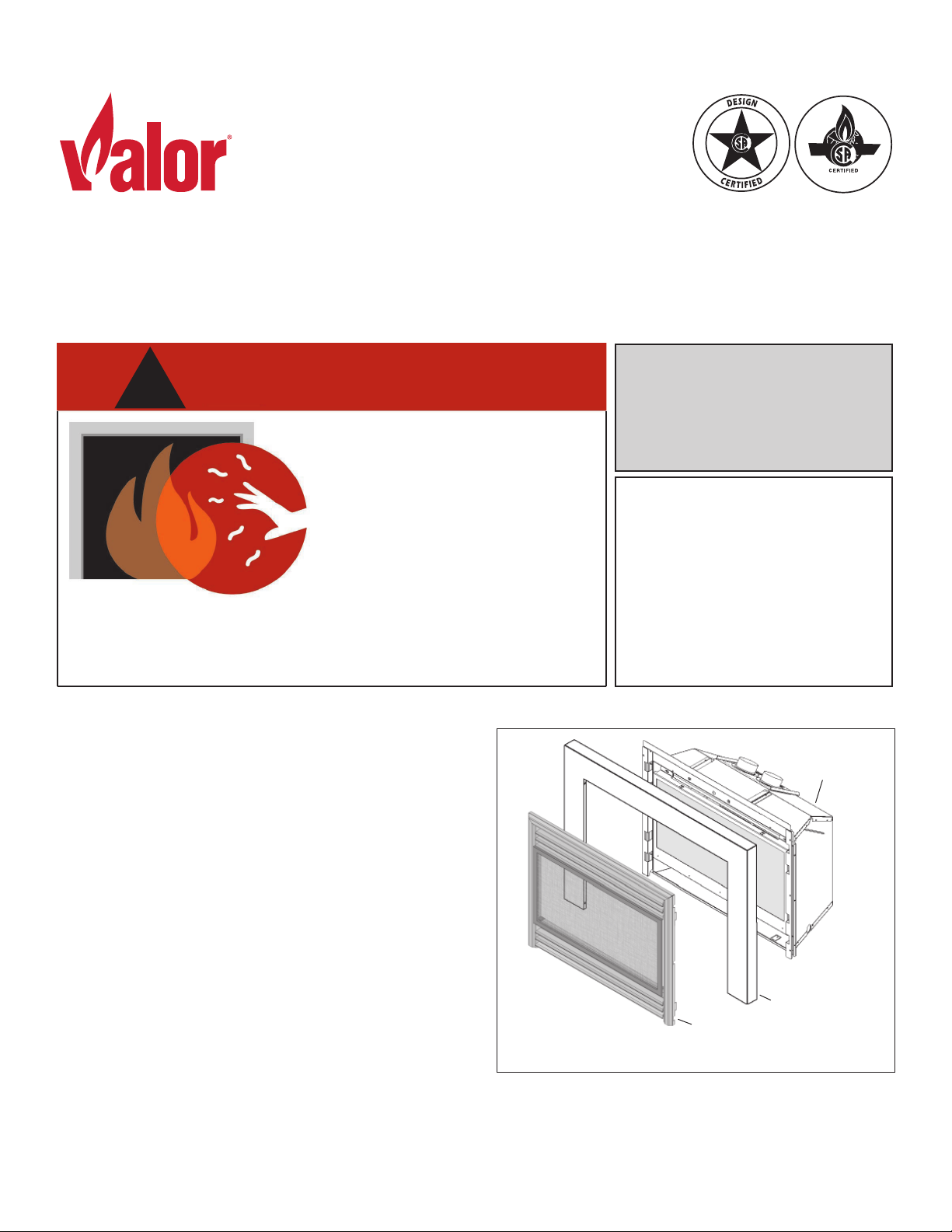

Steel Front 741SFB

Approved for use with Valor heater models 738, 739 and

RF24B heaters installed in RA24ZC Zero Clearance Kit

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot

viewing glass is provided with this appliance and must be

installed for the protection of children and other at-risk

individuals.

INSTALLER: Leave this

manual with the appliance.

CONSUMER: Retain this

manual for future reference.

INSTALLATION MANUAL

G3 Series

The 741SFB Steel Front in black is designed to be used

along with an outer surround trim (supplied separately)

on the Valor G3 heaters 738 or 739 or Retrofire RF24B

when installed in the RA24ZC Zero Clearance Kit.

The Steel Front fits within the outer surround trim and

clips onto the standard mounting brackets supplied with

the heaters and ZC kit.

The Steel Front is compatible with all outer surround

trims and cast iron surrounds available for use with the

heaters 738, 739 and RF24B when installed in RA24ZC.

The Steel Front is equipped with a barrier screen. The

barrier screen is designed specifically to prevent any

contact with the glass of the fireplace which becomes

hot during operation and remains hot when cooling.

738, 739 or

RF24B in

RA24ZC

Trim

Steel Front

Overview (Heater and trim sold separately)

8¾ to 10¾

4”dia.

collar

Stand-os

ZC at back

‘B’

‘A’

Installation

1. Install the 738 or 739 engine as per instructions

supplied with the engine. Install the RF24B

engine and the RA24ZC zero clearance box as per

instructions supplied with each.

2. Install the trim to the engine as per instructions

supplied with engine or trim.

3. Hook the Steel Front with the barrier screen

attached to the engine trim.

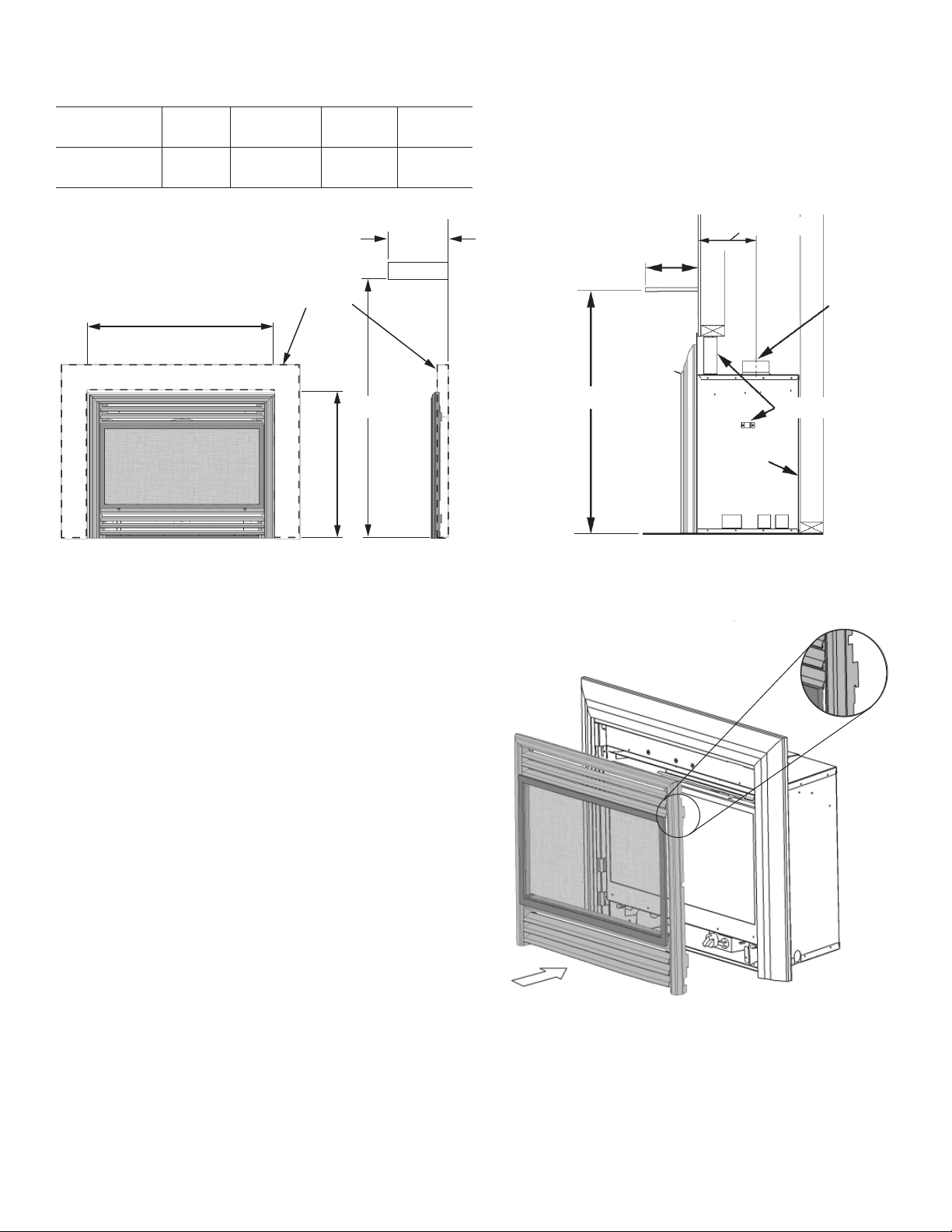

738/739 and RA24ZC Mantel Clearances

29-1/4”(74,3 mm)

23”(58,3 mm)

Mantel

‘A’

‘B’

Outer Trim

Supplied

Separately

Mantel

Projection A

1”

(25 mm)

1”– 6”

(25–152 mm)

9”

(229 mm)

12”

(305 mm)

Mantel

Height B*

36”

(914 mm)

39”

(991 mm)

42”

(1067 mm)

45”

(1143 mm)

‘A’

‘B’

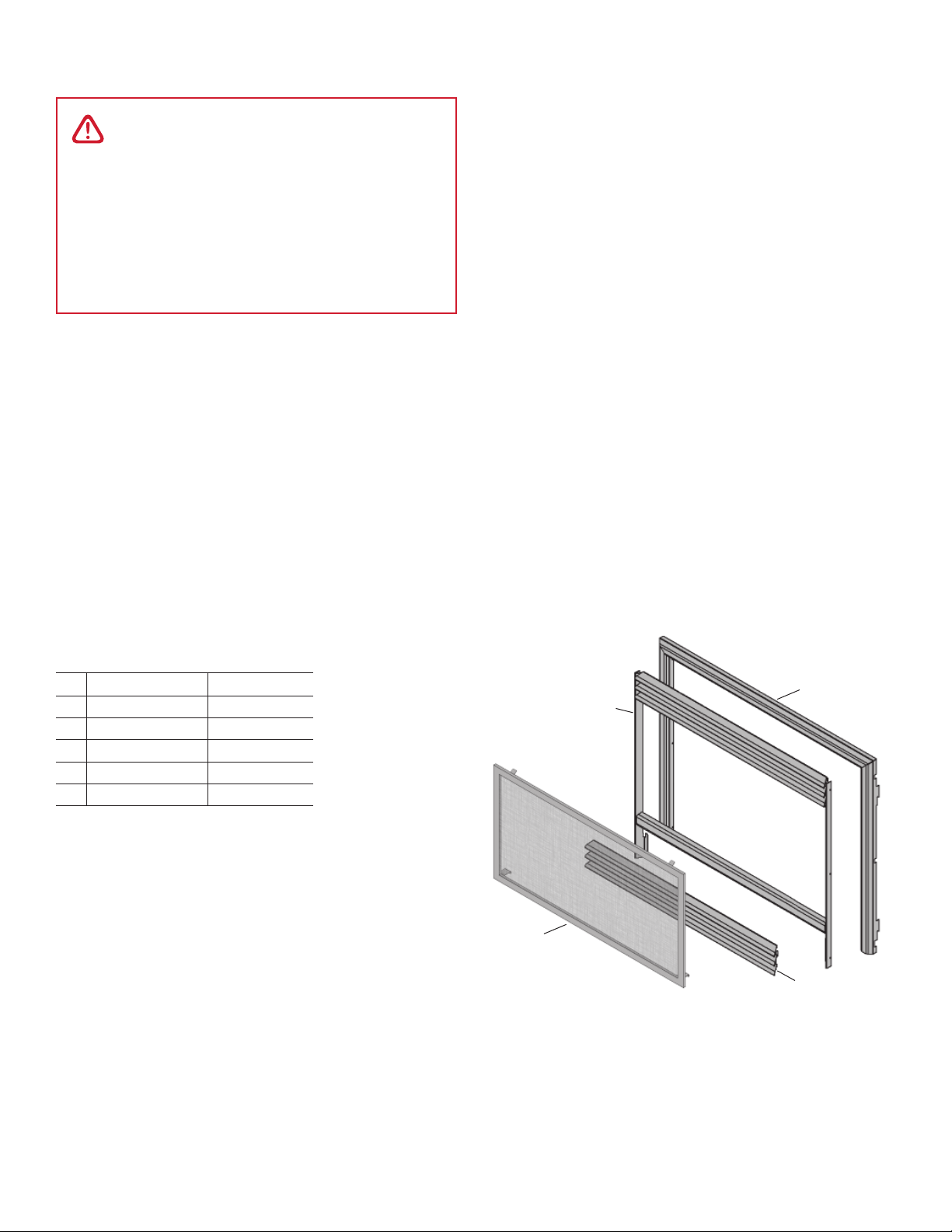

Description 741SFB

1 Outer Frame 4001508AZ

2InnerFrame 4001509AZ

3 Lower Louver 4001507AZ

4 Barrier Screen 4003360

Screws 4000661

Repair Parts List

Maintenance

To clean the front and trim, use mild soap and water.

You can dust the screen with a soft brush. To brush the

back of the screen, simply unhook the front.

If the barrier becomes damaged, the barrier shall

be replaced with the manufacturer’s barrier for this

appliance.

To clean the window and ceramics inside the firebox,

consult the Owner’s Information section of the

Installation and Owner’s Manual supplied with the

fireplace.

DO NOT CLEAN THE GLASS WINDOW WITH AMMONIA!

Designed and Manufactured by / for

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorfireplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

WARNING

DO NOT TOUCH THE BARRIER SCREEN,

THE FRONT or THE GLASS WHILE THEY ARE

HOT! Let the fireplace cool first before

maintenance.

FOR SAFETY PURPOSE, ensure the barrier

screen is re-installed on the fireplace front

after maintenance.

La Devanture en acier noir 741SFB est conçue pour

être utilisée avec une bordure (vendue séparément)

sur les foyers Valor Legend G3 738, 739 ou Retrofire

RF24B lorsqu’installé dans la Caisse à dégagement zéro

RA24ZC.

La devanture s’installe à l’intérieur de la bordure et

se fixe à l’aide des supports de montage fournis avec

les foyers 738 et 739 et la caisse à dégagement zéro

RA24ZC.

La devanture est compatible avec toutes les bordures

de métal ou de fonte utilisées avec les foyers 738 ou 739

ou la caisse à dégagement zéro RA24ZC.

La Devanture en acier inclut un pare-étincelles. Le pare-

étincelles est conçu particulièrement pour prévenir tout

contact avec la vitre du foyer qui devient très chaude

lorsque le foyer est allumé et qui demeure chaude pour

une période de temps après que le foyer soit éteint.

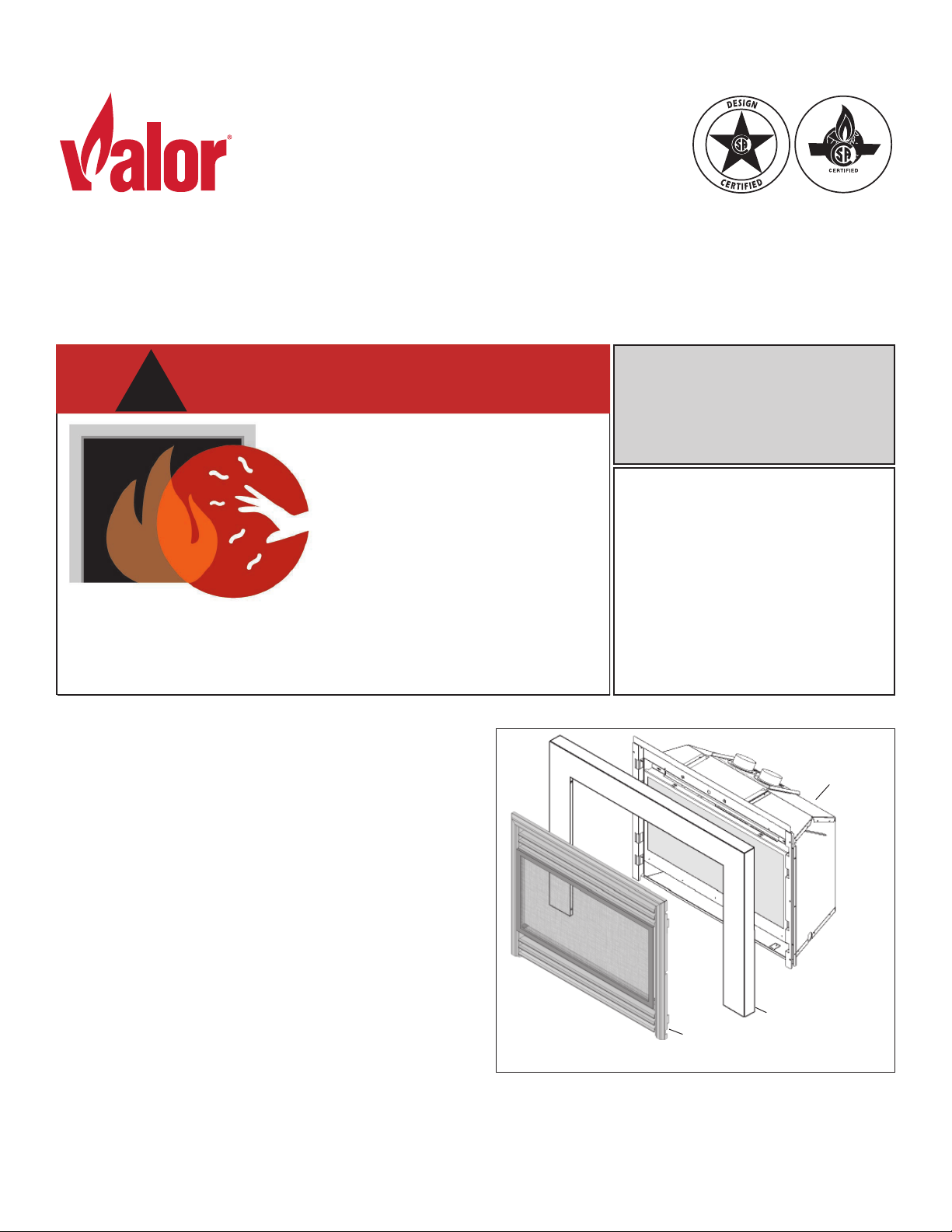

Devanture en acier 741SFB

Approuvées pour usage avec les foyers Valor 738, 739 et les foyers

RF24B dans la Caisse à dégagement zéro RA24ZC SEULEMENT

GUIDE D’INSTALLATION

Série G3

Note : Ce kit doit être

installé ou réparé par un

installateur qualifié, une

agence de service certifiée

ou un fournisseur de gaz.

Ces instructions doivent être

utilisées conjointement avec

les instructions d’installation

du modèle de foyer Valor

indiqué ci-dessus.

VITRE CHAUDE - RISQUE

DE BRÛLURES.

NE TOUCHEZ PAS UNE

VITRE NON REFROIDIE.

NE LAISSEZ JAMAIS UN

ENFANT TOUCHER LA VITRE.

L’écran pare-étincelles fourni avec ce foyer réduit le risque

de brûlure en cas de contact accidentel avec la vitre chaude

et doit être installé pour la protection des enfants et des

personnes à risques.

DANGER

!INSTALLATEUR : Laissez cette

notice avec l’appareil.

CONSOMMATEUR : Conservez

cette notice pour consultation

ultérieure.

Concept (Foyer et bordure vendus séparément)

738, 739 ou

RF24B dans un

RA24ZC

Bordure

Devanture en acier

29-1/4”(74,3 mm)

23”(58,3 mm)

Mantel

‘A’

‘B’

Outer Trim

Supplied

Separately

Bordure

extérieure

vendue

séparément

Manteau

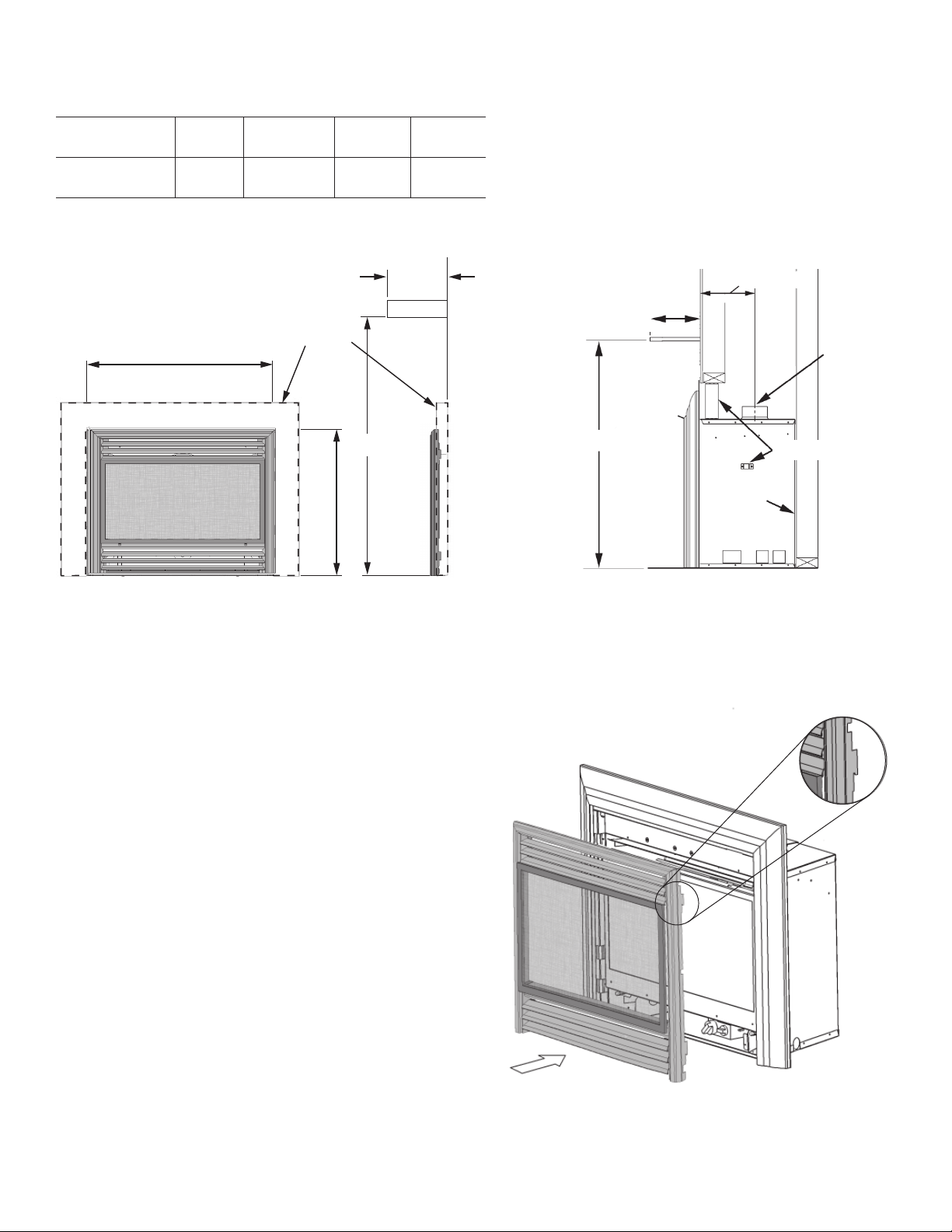

738/739 et RA24ZC Dégagements manteau ou tablette

8¾ to 10¾

Buse

4”dia.

Écarteurs

Dégagement

zéro à l’arrière

‘B’

‘A’

Installation

1. Installez le foyer 738 ou 739 selon les directives

fournies avec le foyer. Installez le foyer RF24B et

la caisse à dégagement zéro RA24ZC selon les

directives fournies avec chacun.

2. Installez la bordure choisie au foyer selon les

directives fournies avec la bordure.

3. Accrochez la Devanture en acier munie du pare-

étincelles aux supports de montage de la bordure

du foyer.

Projection du

manteau ‘A’

1”

(25 mm)

1”– 6”

(25–152 mm)

9”

(229 mm)

12”

(305 mm)

Hauteur du

manteau ‘B’

36”

(914 mm)

39”

(991 mm)

42”

(1067 mm)

45”

(1143 mm)

‘A’

‘B’

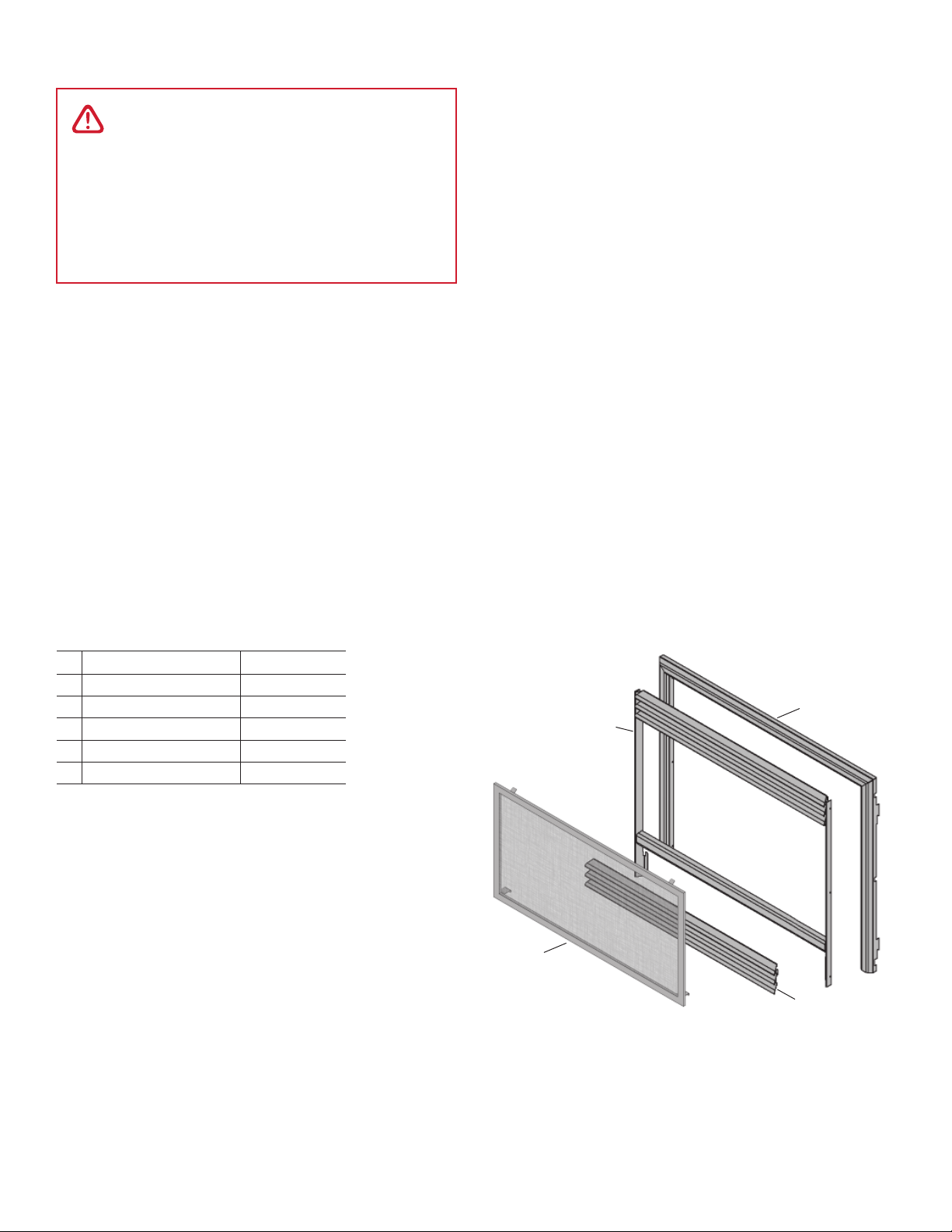

Liste de pièces

Description 741SFB

1 Encadrement extérieur 4001508AZ

2Encadrementintérieur 4001509AZ

3Registresdubas 4001507AZ

4Pare-étincelles 4003360

Vis 4000661

Entretien

Pour nettoyer la devanture et la bordure, utilisez

une solution d’eau et de savon doux. Époussettez

le pare-étincelles à l’aide d’une brosse à poils doux.

Pour brossez l’arrière du pare-étincelles, décrochez

simplement la devanture.

Si le pare-étincelles est endommagé, il doit être

remplacé par le pare-étincelles conçu par le

manufacturier pour cet appareil.

Pour nettoyer la fenêtre et l’intérieur de la boîte de

foyer, consultez la section Information à l’intention du

consommateur dans le Guide de l’installation et du

consommateur fourni avec le foyer.

NE NETTOYEZ PAS LA VITRE DE LA FENÊTRE AVEC UN

PRODUIT À BASE D’AMMONIAQUE!

AVERTISSEMENT

NE TOUCHEZ PAS LE PARE-ÉTINCELLES

OU LE FOYER LORSQU’ILS SONT CHAUDS!

Laissez le foyer refroidir avant l’entretien.

POUR DES RAISONS DE SÉCURITÉ, assurez-

vous que le pare-étincelles soit réinstallé

sur la devanture après l’entretien.

Conçue et fabriquée par / pour

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
